La scelta della giusta placcatura del connettore influisce sul costo, sull'affidabilità e sulle prestazioni del prodotto. Oro, stagno o argento: quale materiale si adatta al tuo utilizzo? La risposta dipende da ciò che conta di più per te. L'oro offre la migliore affidabilità e numerosi cicli di accoppiamento. Lo stagno è una scelta conveniente. L'argento fornisce un'elevata conduttività.
Questa guida mette a confronto queste tre opzioni di placcatura in dettaglio. Imparerai le loro proprietà, i migliori usi e i possibili rischi. Conoscere le nozioni di base della placcatura dei connettori ti aiuta a fare una scelta intelligente per i tuoi progetti elettrici. Ogni materiale ha un lavoro diverso e adattare la placcatura alle vostre esigenze previene costosi guasti. Che tu abbia più a cuore la qualità del segnale, il budget o la durata in condizioni difficili, questo confronto ti dà le informazioni necessarie per scegliere i contatti giusti per il tuo progetto.
Punti chiave
La placcatura in oro rende le connessioni a basso segnale affidabili per molti plug-in, ma costa di più.
La stagnatura è economica e funziona bene per le connessioni di base che vengono collegate solo poche volte.
La placcatura in argento offre il miglior flusso elettrico per usi ad alta potenza.
Non mischiare mai contatti in oro e stagno perché si corrodono e si danneggiano.
Confronto rapido della placcatura
Prima di esaminare ciascun materiale in dettaglio, ecco una rapida panoramica di come si confrontano oro, stagno e argento. Questo riferimento rapido ti aiuta a vedere il percorso giusto per il tuo progetto senza leggere prima ogni dettaglio tecnico.
Tabella delle proprietà in sintesi
La tabella seguente mostra i cinque fattori più importanti per la scelta della placcatura dei connettori. Usalo come punto di partenza, quindi esplora la sezione di ciascun materiale per ulteriori informazioni.
Proprietà | Oro | Stagno | Argento |
Costo relativo | Più alto | Il più basso | Moderare |
Resistenza di contatto | Molto basso, stabile | Inizialmente basso, aumenta con l'età | Il più basso disponibile |
Resistenza alla corrosione | Eccellente (metallo nobile) | Povero; si ossida nel tempo | Suscettibile all'appannamento |
Cicli di accoppiamento | Alto (100+ con spessore adeguato) | Basso (10-25 tipico) | Moderare |
Applicazioni tipiche | Medicale, automobilistico, aerospaziale | Elettronica di consumo, elettrodomestici | Sistemi di alimentazione ad alta corrente |
Questa tabella mostra in sintesi i principali compromessi. L'oro mantiene forte il tuo segnale attraverso molti inserimenti. Lo stagno mantiene bassi i costi. L'argento offre la migliore conduttività per esigenze di potenza elevata. Le priorità del tuo progetto decidono quale colonna conta di più.
Regole pratiche fondamentali per la selezione
Puoi semplificare la maggior parte delle scelte di placcatura dei connettori con tre suggerimenti pratici. Queste regole coprono la maggior parte delle situazioni di progettazione che dovrai affrontare.
Utilizzare l'oro per applicazioni con segnale basso e ciclo elevato. Utilizzare lo stagno per applicazioni a basso ciclo sensibili ai costi. Utilizzare l'argento per applicazioni ad alta corrente.
L'oro è adatto ai circuiti sensibili in cui anche piccole variazioni di resistenza causano errori di segnale. Vedrete contatti dorati nei dispositivi medici e nei sistemi di sicurezza automobilistici dove il fallimento non è un'opzione. Lo stagno funziona bene per i prodotti di consumo con pochi cicli di inserimento, come un alimentatore che si collega una volta e si lascia stare. Silver gestisce la distribuzione dell'alimentazione ad alta corrente dove il calore e la caduta di tensione contano più della frequenza con cui lo colleghi.
Ricorda che anche il tuo ambiente influenza la tua scelta. I luoghi umidi o corrosivi ti spingono verso l’oro anche se costa di più. Gli spazi interni puliti e controllati consentono allo stagno di funzionare bene. Gli usi energetici ad alta temperatura possono accettare il rischio di ossidazione dell'argento a causa delle sue migliori prestazioni elettriche. Adatta la placcatura al tuo ambiente operativo, non solo al tuo budget.
Placcatura in oro per connettori ad alta affidabilità
L'oro è diverso dagli altri materiali per la placcatura dei contatti perché è un metallo nobile. Ciò significa che combatte l'ossidazione e la corrosione molto meglio dello stagno o dell'argento. Quando si applica la placcatura in oro sui pin del connettore, la superficie rimane pulita e stabile per molti anni. Non devi preoccuparti della formazione di ossido sulla superficie di contatto. Se si formasse dell'ossido, aumenterebbe la resistenza e danneggerebbe il segnale.
Placcatura in oro: prestazioni e costi
L'oro offre ottime prestazioni elettriche perché mantiene una bassa resistenza di contatto attraverso molti cicli di connessione. Ogni volta che colleghi e scolleghi il connettore, la superficie dorata rimane in buone condizioni. Questa stabilità rende l'oro la scelta migliore per i circuiti che utilizzano segnali a bassa tensione. Un piccolo aumento della resistenza può confondere questi segnali o causare problemi che vanno e vengono.
Tra i tre materiali, la placcatura in oro è quella che costa di più. Paghi di più per il metallo stesso e per il modo accurato con cui è realizzato. Ma dovresti pensare al costo iniziale rispetto al costo di un fallimento. In un monitor medico o in un sistema di sicurezza per auto, una cattiva connessione può costare molto più del denaro risparmiato con una placcatura più economica. L'affidabilità dell'oro spesso ne vale la pena.
Proprietà | Prestazioni d'oro |
Resistenza all'ossidazione | Ottimo, nessuna ossidazione |
Prova di corrosione | Nebbia salina, gas fluente misto |
Resistenza di contatto | Molto basso, stabile nel tempo |
Cicli di accoppiamento | Alto, con spessore adeguato |
L'oro resiste bene anche alla corrosione in ambienti difficili. Test con nebbia salina e gas fluente misto mostrano che le superfici dorate rimangono le stesse . Lo stagno si ossida nel tempo e l'argento si ossida e si consuma per lo sfregamento. L'oro semplicemente non reagisce a queste cose. Ciò lo rende la scelta più sicura per i lavori pesanti.
Applicazioni ideali per contatti in oro
Dovresti scegliere contatti dorati per usi in cui l'affidabilità è la cosa più importante. I dispositivi medici, l'elettronica dell'auto e i sistemi aeronautici necessitano tutti di prestazioni costanti. Un cardiofrequenzimetro non è in grado di gestire una connessione che peggiora dopo cinquanta collegamenti. Un sensore airbag deve funzionare sempre, anche dopo anni di scosse e sbalzi di temperatura.
Il connettore HRB&HRBCN dispone di connettori cavo-scheda con scelte di placcatura in oro. Questi connettori si adattano perfettamente agli usi automobilistici e medici. Ottieni la stabilità elettrica di cui hai bisogno senza perdere la resistenza meccanica. La placcatura in oro protegge il percorso del segnale dal momento in cui inserisci il connettore.
Gold funziona bene anche per i dispositivi che vengono collegati e scollegati spesso. Apparecchiature di prova, strumenti di programmazione e strumenti modulari traggono vantaggio dalla capacità dell'oro di resistere all'usura. Puoi inserire ed estrarre questi connettori centinaia di volte senza perdere prestazioni. La placcatura in stagno si consumerebbe molto più rapidamente, mostrando il metallo di base e aumentando la resistenza.
Per gli usi a bassa corrente, l’oro è la scelta chiara. La qualità del segnale conta più della gestione di molta potenza. Hai bisogno di ogni piccola parte di tensione per arrivare dove vuoi senza perdite. Gold assicura che il segnale rimanga pulito da un lato all'altro del circuito.
Placcatura in stagno: economica e pratica
La placcatura in stagno offre l'opzione più economica per i contatti dei connettori . Paghi molto meno lo stagno che l'oro o l'argento. Questo vantaggio in termini di costi rende lo stagno la scelta predefinita per molti prodotti ad alto volume. Ma devi comprenderne i compromessi prima di impegnarti in questo materiale.
Placcatura in stagno: proprietà e limitazioni
Lo stagno offre una buona saldabilità, il che significa che la saldatura scorre facilmente sulla superficie durante l'assemblaggio. Questa proprietà accelera il processo di produzione e riduce i difetti. Ottieni anche una superficie piana e uniforme che funziona bene per i collegamenti elettrici. La natura morbida dello stagno gli consente di deformarsi leggermente sotto pressione, creando un'area di contatto più ampia.
Lo stagno però non è un metallo nobile. Si ossida nel tempo formando un sottile strato sulla superficie. Questo strato di ossido aumenta la resistenza di contatto, che può indebolire il segnale. Il processo di ossidazione accelera in ambienti caldi o umidi. Devi anche affrontare limiti sui cicli di accoppiamento. La placcatura in stagno in genere gestisce solo da 10 a 25 inserimenti prima che l'usura diventi evidente. Ogni connessione raschia via una piccola parte della superficie dello stagno.
La resistenza alla corrosione della stagnatura è inferiore a quella dell'oro. In condizioni difficili, lo stagno può degradarsi più velocemente del previsto. Dovresti anche sapere che lo stagno funziona meglio quando lo accoppi con un'altra superficie di stagno. Mescolare lo stagno con l'oro crea corrosione galvanica, di cui parleremo più avanti in questa guida.
Quando scegliere le lenti a contatto in stagno
Dovresti scegliere contatti in stagno per applicazioni con pochi cicli di accoppiamento e budget limitati. L’elettronica di consumo si adatta perfettamente a questo schema. Un alimentatore che colleghi una volta e lasci stare non ha bisogno di oro. Un giocattolo o un elettrodomestico con connessione fissa funziona bene con lo stagno.
La tabella seguente mostra come le scelte di placcatura si suddividono tra i prodotti elettronici di consumo :
Area di applicazione | Scelta della placcatura | Motivazione |
Circuiti di potenza nell'elettronica di consumo | Stagno | Soluzione a basso costo, adatta a progetti sensibili ai costi |
Connettori di segnale nell'elettronica di consumo | Oro | Soluzione premium, non guidata da vincoli di costo |
Questa tabella mostra la suddivisione pratica. I circuiti di alimentazione trasportano una corrente più elevata, quindi piccole variazioni di resistenza hanno meno importanza. I connettori di segnale trasportano dati delicati, quindi hai bisogno della stabilità dell'oro. La stagnatura serve bene il lato potenza. La placcatura dei terminali sui pin di alimentazione può essere di stagno senza compromettere le prestazioni.
Inoltre potrete beneficiare della buona saldabilità dello stagno durante l'assemblaggio della scheda. La saldatura si bagna rapidamente e forma giunti resistenti. Questa affidabilità riduce le rilavorazioni e gli scarti. Per i grandi cicli di produzione, questi risparmi si sommano rapidamente. Lo stagno ti offre un connettore affidabile a una frazione del costo dell'oro.
Placcatura in argento: specialista dell'alta conduttività
L'argento differisce dall'oro e dallo stagno in un modo principale. Conduce l'elettricità meglio di qualsiasi altro metallo. . Ciò lo rende un'opzione valida quando le prestazioni sono la massima priorità. Ma devi conoscere anche i suoi punti deboli prima di sceglierlo per il tuo progetto.
Placcatura d'argento: vantaggi e vulnerabilità
L'argento ti offre le migliori prestazioni conduttive disponibili. I valori di conducibilità IACS (International Annealed Copper Standard) lo dimostrano chiaramente:
Questa placcatura dei contatti raggiunge circa il 105% IACS , corrispondente all'argento puro. trasportano I pin del connettore corrente con una resistenza inferiore rispetto ai contatti in rame o oro. Per i percorsi ad alta corrente, una resistenza inferiore significa meno calore e una migliore efficienza energetica.
Il principale punto debole dell'argento è l'ossidazione. Reagisce con i composti dello zolfo presenti nell'aria. Quando i livelli di idrogeno solforato superano i 10 ppb o l'umidità relativa rimane superiore all'85%, sulla superficie si forma solfuro d'argento. Questo strato ossidante aumenta la resistenza di contatto rispetto all'argento puro. Nelle applicazioni a bassissima tensione, l'aumento della resistenza può interrompere la trasmissione del segnale . L'argento non offre la stessa buona resistenza alla corrosione dell'oro. Tuttavia, lo strato ossidante è conduttivo e spesso accettabile per le applicazioni di potenza.
I migliori casi d'uso per le lenti a contatto in argento
L'argento eccelle nelle applicazioni ad alta corrente in cui le prestazioni conduttive sono fondamentali. L’industria lo utilizza in diverse aree chiave:
La conduttività termica dell'argento aiuta anche a dissipare il calore dai punti caldi nella trasmissione di potenza ad alta corrente. Il materiale mantiene connessioni stabili in condizioni di vibrazioni elevate, cicli di temperatura e design compatti.
Un vantaggio importante di questa placcatura dei contatti è la sua compatibilità con altre finiture. Puoi accoppiare l'argento con superfici d'oro o di stagno senza causare corrosione galvanica. Questa flessibilità semplifica la progettazione.
Per le applicazioni ad alta corrente, l'argento offre il miglior equilibrio tra prestazioni e costi. Il rischio di ossidazione è gestibile in ambienti interni controllati. Il connettore rimane affidabile per molti cicli operativi.
Proprietà della placcatura dei contatti elettrici
Resistenza di contatto e integrità del segnale
La resistenza di contatto mostra quanto bene un segnale si muove attraverso un connettore. L'oro mantiene questa resistenza molto bassa, anche dopo migliaia di plug-in. Questa prestazione costante rende l'oro la scelta migliore per i circuiti di segnale a bassa tensione. Lo stagno inizia con una buona resistenza, ma l'ossidazione peggiora lentamente la situazione. Ogni volta che ti colleghi, la superficie dello stagno viene raschiata e il metallo fresco si ossida nuovamente. Nel tempo, questo ciclo indebolisce il segnale.
L'argento ha la resistenza più bassa dei tre. La sua conduttività raggiunge circa il 105% IACS, che batte il rame. Per i circuiti di potenza, ciò significa meno calore e migliore efficienza. Ma l’argento si ossida nell’aria umida o ricca di zolfo. L'appannamento aggiunge una certa resistenza, ma conduce comunque abbastanza bene per la maggior parte degli usi energetici.
La tabella seguente mostra le prestazioni elettriche di ciascun tipo di placcatura:
Tipo di placcatura | Resistenza di contatto | Integrità del segnale |
Oro | Molto basso, stabile | Eccellente su molti cicli |
Stagno | Inizialmente basso, aumenta con l'età | Si degrada con l'uso ripetuto |
Argento | Il più basso disponibile | Buono, ma l'appannamento aggiunge resistenza |
Durabilità e cicli di accoppiamento
La durata meccanica determina quante volte è possibile collegare e scollegare i pin del connettore. Lo spessore della placcatura in oro conta molto qui. Lo spessore standard va da 0,75 a 1,25 micron , che funziona per la maggior parte degli usi. Per lavori pesanti come quelli aerospaziali o militari, è necessario uno spessore d'oro fino a 2,5 micron. Questi strati più spessi gestiscono migliaia di cicli di accoppiamento senza usurarsi.
Spessore della placcatura in oro | Idoneità al ciclo di accoppiamento | Caratteristica chiave |
1,27 micron o superiore | Cicli di accoppiamento elevati | Resistenza alla corrosione superiore |
0,25–0,76 micron | Ambienti a basso stress | Conveniente ma poroso |
Oro duro (con impurità) | Cicli di accoppiamento elevati | La tenacità previene il degrado |
La placcatura in stagno fallisce prima dell'oro a causa di diversi problemi di usura. La corrosione da sfregamento si verifica quando le vibrazioni provocano piccoli movimenti che espongono lo stagno fresco, che si ossida e blocca la corrente. Il calore elevato innesca reazioni tra rame e stagno, oltre allo scorrimento meccanico. L'erosione dell'accoppiamento caldo si verifica quando ci si connette sotto tensione, creando scintille che bruciano buchi nello stagno.
Per usi con meno di 25 cicli di accoppiamento, lo stagno funziona bene. Oltre a ciò, rischi di esporre il metallo di base e di perdere le prestazioni elettriche. La durabilità di Gold giustifica il suo costo più elevato quando il tuo prodotto necessita di connessioni frequenti o affidabilità a lungo termine.
Stagno vs Oro vs Argento: come scegliere
Ora sai cosa fa bene ciascun materiale e dove non è all'altezza. Il prossimo passo è abbinare questi tratti al tuo progetto. La tua scelta si riduce a due domande principali: di cosa ha bisogno il tuo segnale e dove verrà utilizzato il tuo connettore? Rispondi a queste domande e la scelta giusta diventerà ovvia.
Segnale e potenza: abbinare la placcatura alle esigenze
Il lavoro del tuo circuito decide quale placcatura dei contatti funziona meglio. Le applicazioni di segnale trasportano dati a bassa tensione che necessitano di una trasmissione pulita e stabile. Le applicazioni di potenza trasportano una corrente più elevata dove piccole variazioni di resistenza hanno meno importanza.
Per i circuiti di segnale, l’oro è il chiaro vincitore. Un segnale a bassa tensione non è in grado di gestire le variazioni di resistenza. L'ossido di stagno si forma nel tempo sulle superfici dello stagno e questo ossido blocca il flusso elettrico. Questo aumento di resistenza diventa un grosso problema per le applicazioni di segnali a bassa tensione . Potresti vedere errori casuali o perdita totale del segnale mentre l'ossido si accumula. L'oro evita completamente questo problema perché non si ossida.
Anche i connettori stagnati dovrebbero rimanere limitati agli usi a bassa frequenza. I segnali digitali ad alta velocità perdono forza quando attraversano le superfici di stagno. Le placcature più conduttive funzionano meglio per la trasmissione del segnale ad alta frequenza. Se il tuo progetto sposta i dati ad alta velocità, Gold ti offre le prestazioni di cui hai bisogno.
I circuiti di alimentazione seguono una regola diversa. Le applicazioni ad alta corrente beneficiano della conduttività superiore dell'argento. La placcatura in argento trasporta più corrente con un minore accumulo di calore. Ciò rende l’argento la scelta pratica per i sistemi di trasmissione di potenza ad alta corrente come l’hardware di ricarica dei veicoli elettrici o la distribuzione di energia industriale.
I progetti sensibili ai costi con esigenze energetiche modeste possono utilizzare lo stagno. Un semplice collegamento all'alimentatore da collegare una volta funziona bene con lo stagno. La saldabilità dello stagno aiuta anche durante la produzione, creando rapidamente giunti forti. Ricorda solo che lo stagno gestisce solo da 10 a 25 cicli di accoppiamento prima che si manifesti l'usura.
Fattori ambientali e condizioni operative
Il tuo ambiente operativo spesso prevale sulle tue priorità prestazionali. Un connettore che funziona perfettamente in un laboratorio pulito potrebbe guastarsi rapidamente in una fabbrica umida o in un ambiente esterno polveroso.
La resistenza alla corrosione diventa fondamentale in ambienti difficili. L'oro resiste alla corrosione causata dalla nebbia salina, dall'umidità e dai prodotti chimici industriali. L'argento si ossida se esposto ai composti dello zolfo presenti nell'aria. Lo stagno si ossida più velocemente in condizioni calde e umide. Ogni materiale reagisce in modo diverso allo stesso ambiente.
Devi anche pensare ai baffi di stagno in determinate condizioni. I baffi di stagno sono filamenti conduttivi che crescono lentamente nel tempo. Possono raggiungere diversi millimetri di lunghezza. Queste estensioni conduttive possono causare cortocircuiti o archi elettrici tra i componenti. Questo rischio rende lo stagno inadatto per sistemi mission-critical in cui un guasto crea rischi per la sicurezza.

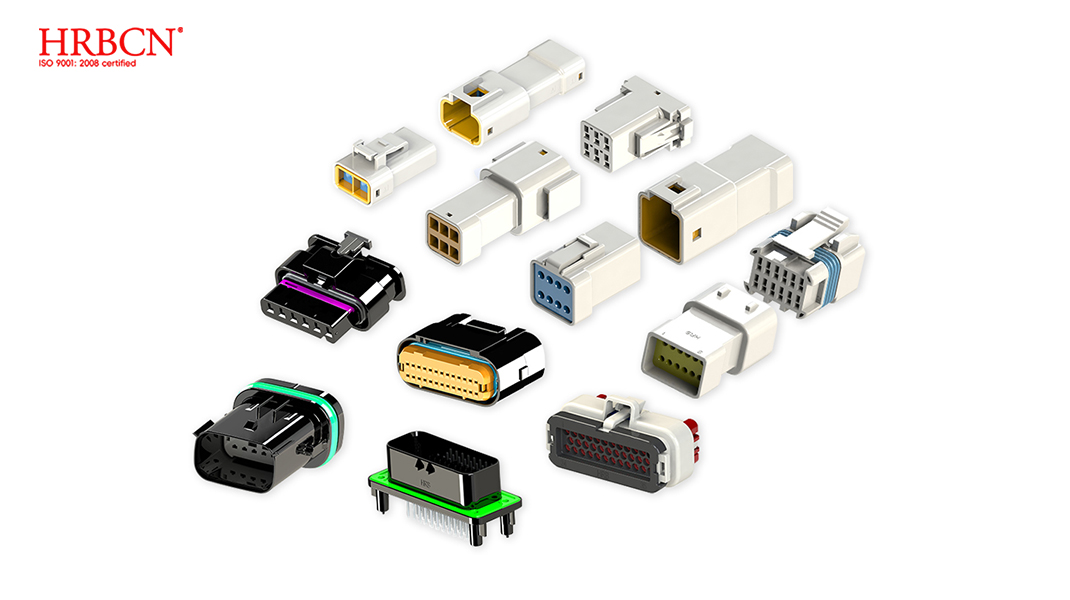

HRB&HRBCN Connector progetta i suoi connettori impermeabili IP67 proprio per queste condizioni difficili. Questi connettori utilizzano alloggiamenti sigillati e contatti stagnati per resistere all'acqua, alla polvere e alle vibrazioni. Il grado di protezione IP67 garantisce la protezione contro l'immersione temporanea in acqua. Per l'illuminazione esterna, i sistemi automobilistici o le apparecchiature marine, questo design offre prestazioni affidabili.
La scelta della placcatura del connettore dovrebbe tenere conto sia dell'intervallo di temperatura che dell'esposizione ai contaminanti. Un ambiente interno controllato ti consente di scegliere lo stagno per risparmiare sui costi. Un'installazione all'aperto con sbalzi di temperatura ti spinge verso l'oro o l'argento. I connettori impermeabili IP67 dimostrano come un design accurato combini la tenuta con scelte di placcatura appropriate.
La tabella seguente riassume il percorso decisionale:
La tua priorità | La migliore scelta di placcatura | Motivo chiave |
Integrità del segnale, molti cicli di accoppiamento | Oro | Resistenza stabile, nessuna ossidazione |
Potenza ad alta corrente, basso costo | Argento | Migliore conduttività, gestisce il calore |
Budget, pochi cicli, ambiente pulito | Stagno | Costo più basso, buona saldabilità |
La tua scelta finale bilancia le esigenze elettriche, l'esposizione ambientale e il budget. Nessun singolo materiale vince ogni categoria. Abbina la placcatura alle tue condizioni specifiche e il tuo connettore fornirà prestazioni affidabili per anni.
Rischi di mescolare tipi di placcatura
Potresti pensare che qualsiasi combinazione di placcatura funzioni finché il connettore si adatta. Quell'idea può rovinare il tuo prodotto. La miscelazione di placcature incompatibili provoca corrosione galvanica . Ciò danneggia lentamente la connessione fino a quando non fallisce completamente. Conoscere questo rischio evita che il tuo progetto fallisca presto.
Comprendere la corrosione galvanica
La corrosione galvanica avviene quando due metalli diversi si toccano con un elettrolita presente. Umidità, umidità o condensa possono agire come quell'elettrolita. I metalli formano una piccola batteria. Un metallo si corrode più velocemente di quanto farebbe da solo. Maggiore è la differenza tra i metalli, maggiore è la forza di corrosione.
L'indice anodico misura questa differenza. Un numero più alto significa che il metallo si corrode più facilmente. Ecco come si confrontano l'oro e lo stagno :
Metallo | Indice Anodico (V) |
Oro (solido/placcato) | -0.00 |
Stagno (piastra/saldatura) | -0.65 |
Differenza di potenziale galvanico | 0,65 V |
Quel divario di 0,65 V tra oro e stagno crea una forte forza di corrosione. In questa coppia, lo stagno diventa l'anodo e si corrode più velocemente. L'oro funge da catodo e rimane a posto. La superficie dello stagno si rompe. Sulla superficie dell'oro possono formarsi depositi di ossido di stagno. Questa contaminazione aumenta la resistenza di contatto e indebolisce il percorso del segnale.
Un caso di studio reale mostra quanto sia grave questo problema. La saldatura di stagno-piombo accoppiata all'oro si degrada molto più velocemente dello stagno-piombo contro se stesso. Sotto stress, la resistenza di contatto passa da 0,001 Ω a 10 Ω in poche migliaia di cicli. Si tratta di un aumento di diecimila volte della resistenza. Il tuo segnale passa da pulito a inutilizzabile in breve tempo.
Migliori pratiche per l'accoppiamento di placcature diverse
La regola fondamentale è semplice: non accoppiare mai l’oro con lo stagno. Questa combinazione garantisce la corrosione galvanica in caso di comparsa di umidità. Preferire sempre le connessioni oro-oro o stagno-stagno. Le placcature abbinate rimuovono la differenza di tensione che provoca la corrosione.
L'argento offre un'utile eccezione. Puoi accoppiare l'argento con l'oro o lo stagno senza creare lo stesso rischio di corrosione. Questa flessibilità rende l’argento una pratica scelta intermedia per i sistemi misti. Per le applicazioni di potenza ad alta corrente, le connessioni argento-stagno funzionano bene in ambienti controllati.
Lo standard SAE ARP6903 fornisce una guida formale per la scelta delle finiture compatibili. Questa norma include una tabella di compatibilità galvanica. Ti aiuta a scegliere combinazioni di placcatura sicure. Elenca inoltre i parametri prestazionali per ciascun tipo di placcatura e specifica del connettore. Il rispetto di questo standard riduce il rischio di guasti dovuti alla corrosione.
Avvertenza critica: la saldatura di stagno-piombo accoppiata all'oro si degrada rapidamente se sottoposta a sfregamento. La resistenza di contatto aumenta da 0,001 Ω a 10 Ω in poche migliaia di cicli. Non combinare mai questi due metalli nel design del connettore.
Dovresti anche pensare al tuo ambiente operativo. Un involucro asciutto e sigillato riduce il rischio di corrosione poiché l'elettrolita non raggiunge i metalli. Gli ambienti esterni o umidi accelerano molto la corrosione galvanica. Se il tuo prodotto è esposto all'umidità, la corrispondenza delle placcature diventa ancora più importante.
Quando progetti il tuo sistema di connettori, annota la placcatura di entrambe le metà di accoppiamento. Verifica che il tuo fornitore utilizzi finiture compatibili. Un piccolo errore nella scelta della placcatura può causare guasti sul campo. Questi fallimenti costano molto di più dei risparmi derivanti dalla miscelazione dei metalli. I pin del tuo connettore meritano la stessa cura che dedichi a ogni altra parte del tuo progetto.
La scelta della placcatura dipende da quattro fattori: costo, affidabilità, prestazioni elettriche e condizioni ambientali. Nessun singolo materiale funziona meglio per ogni situazione. La scelta giusta dipende dalla vostra applicazione specifica.
Valuta attentamente le tue priorità. Hai bisogno di molti cicli di accoppiamento? L'oro è adatto a progetti ad alta affidabilità. Il tuo budget ti limita? Lo stagno funziona per applicazioni sensibili ai costi. Porti energia ad alta corrente? L'argento offre la migliore conduttività.
HRB&HRBCN Connector offre prodotti con varie opzioni di finitura. Il loro team può aiutarti ad abbinare i contatti giusti alle tue esigenze. I pin del connettore e la loro resistenza alla corrosione influiscono direttamente sul successo a lungo termine del prodotto. Una buona selezione dei materiali garantisce la soddisfazione del cliente per gli anni a venire.
Domande frequenti
Come faccio a scegliere tra placcatura in oro, stagno e argento?
Scegli la placcatura in base a ciò di cui hai bisogno. L'oro è utile per progetti a basso segnale che necessitano di molte connessioni. Tin funziona per progetti a basso costo che non vengono collegati molte volte. Silver si prende cura delle esigenze di alimentazione ad alta corrente. Pensa anche a dove lo usi. I luoghi umidi o corrosivi rendono l’oro una scelta migliore. Gli spazi interni puliti consentono allo stagno di funzionare bene.
Posso utilizzare contatti dorati e stagnati insieme in un unico connettore?
Non mettere mai l'oro con lo stagno. Questa miscela provoca corrosione galvanica quando è presente acqua o umidità. La differenza di 0,65 V tra loro li fa guastare rapidamente. La resistenza dei contatti può variare da 0,001 Ω a 10 Ω dopo alcune migliaia di utilizzi. Usa sempre oro con oro o stagno con stagno. L'argento può essere utilizzato sia con l'oro che con lo stagno senza problemi.
Quale placcatura è migliore per gli usi ad alta corrente?
L'argento offre il miglior flusso elettrico, circa il 105% IACS. Ciò lo rende perfetto per le linee elettriche, la ricarica di veicoli elettrici e le macchine di fabbrica. L'argento si ossida nell'aria umida o ricca di zolfo, ma l'ossidazione lascia comunque passare l'elettricità per usi energetici. Puoi usare l'argento con l'oro o lo stagno in tutta sicurezza.
Quante volte è possibile collegare ciascuna placcatura?
L'oro può gestire 100 o più plug-in se è abbastanza spesso. Lo stagno dura solo da 10 a 25 plug-in prima di consumarsi. L'argento è nel mezzo. L'oro più spesso dura ancora più a lungo. Se ti colleghi spesso, l'oro ti darà la tenacità di cui hai bisogno. Tin funziona solo quando non lo colleghi molte volte.
La stagnatura resiste bene alla corrosione?
Lo stagno non resiste alla corrosione quanto l'oro. Si ossida nel tempo formando uno strato che aumenta la resistenza di contatto. I luoghi caldi o umidi fanno sì che ciò accada più velocemente. Lo stagno può anche far crescere piccoli baffi che possono causare cortocircuiti. Per condizioni difficili, la placcatura in oro offre una protezione molto migliore.
