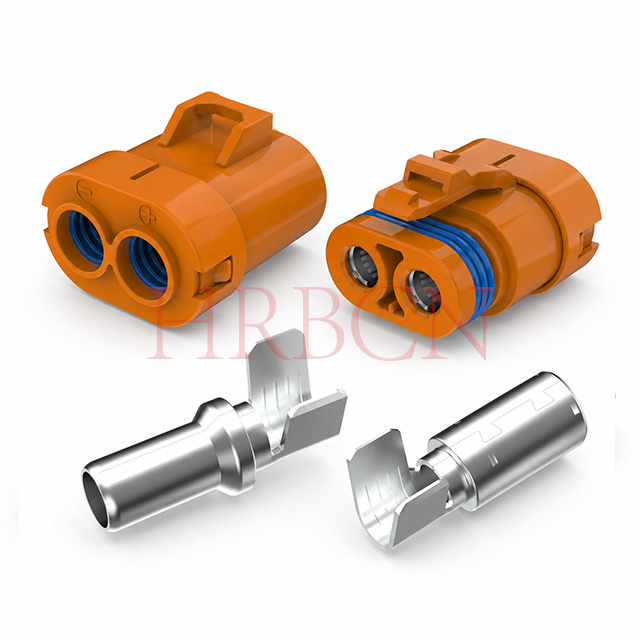

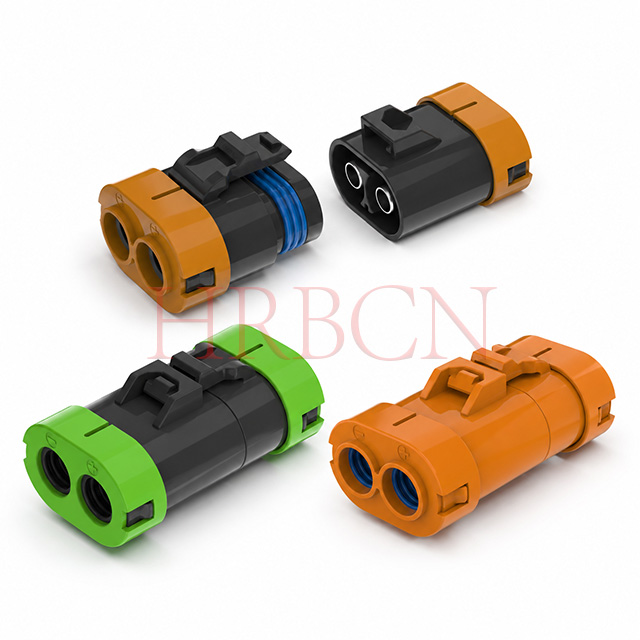

Connettore a corrente elevata da cavo a cavo impermeabile IPX7 a 2 pin con passo da 11,0 mm | Serie HRB M1103
Definizione P/N
M1103F1X2XX---
① ② ③ ④
①F: femmina
②N. pin: riga singola, 2 pin
③A:AWG6 OD8,00~8,60mm/tappo con guarnizione blu
B: AWG8 OD 5,90~6,80 mm/tappo di tenuta verde (spedizione sparsa)
C: AWG10 OD 3,80~4,60 mm/tappo di tenuta giallo (spedizione Scatter)
④Colore: B: Nero; O: Arancione
M1103M1X2XX---
① ② ③ ④
①M: maschio
②N. pin: riga singola, 2 pin
③A:AWG 6# DE8,00~8,60mm/tappo con guarnizione blu
B: AWG 8# OD 5,90~6,80 mm/tappo di tenuta verde (spedizione sparsa)
C: AWG 10# 0D 3,80~4,60 mm/tappo di tenuta giallo (spedizione Scatter)
④Colore: B: Nero; O: Arancione

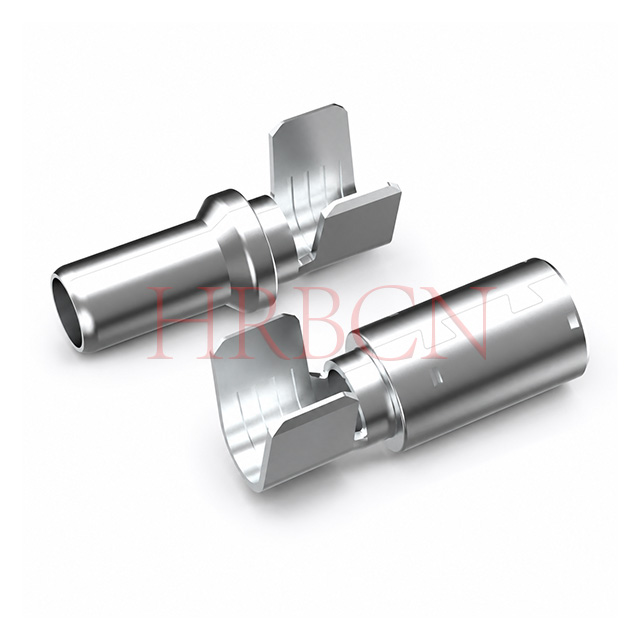

T11019PS -P- X-2
① ②
①T11020PS: serie HRB, terminale maschio
②L : AWG6(13,25 mm²)
M: AWG8 (8,34 mm²)
S: AWG10 (5,3 mm²)
T11020PS -P- X-2
① ②
①T11020PS: serie HRB, terminale femmina
②L : AWG6(13,25 mm²)
M: AWG8 (8,34 mm²)
S: AWG10 (5,3 mm²)
Caratteristiche principali
Corrente CA/CC massima 80 A e tensione nominale 600 V, tensione di tenuta 2200 V, resistenza di isolamento minima 2000 MΩ, potenza di uscita stabile per apparecchiature pesanti.
I tappi di tenuta in silicone multicolore si abbinano ai cavi AWG6#/8#/10, realizzano prestazioni antipolvere e impermeabili IPX7, adatti per ambienti esterni umidi e piovosi a lungo termine.
Nessuna fibbia a scatto separata aggiuntiva; le punte di bloccaggio interne modellate bloccano saldamente i terminali per evitare contatti allentati in caso di vibrazioni continue di motori, veicoli e droni, riducendo il tasso di guasto delle apparecchiature.
Custodia in plastica ignifuga PA6 UL94V-0, intervallo di temperatura operativa -40°C ~ +125°C, anti-invecchiamento ad alta temperatura, supera la conformità ambientale globale RoHS e REACH.

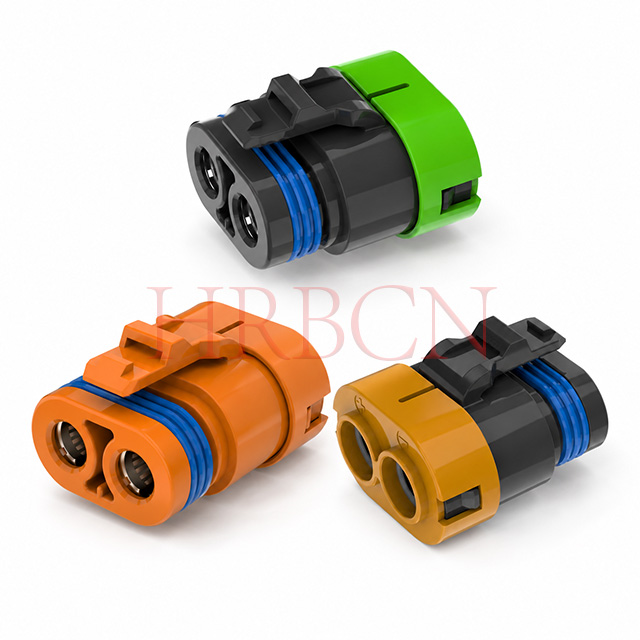

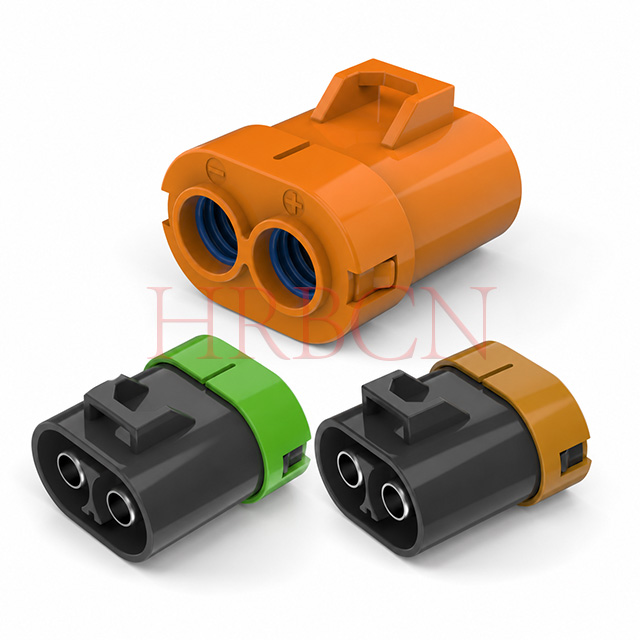

Disponibile set completo di alloggiamenti maschio, basette PCB, terminali a crimpare; colori opzionali dell'alloggiamento nero/arancione, spedizione sparsa di diversi tappi di tenuta per il montaggio del cablaggio flessibile.
