Parte 1: Domande frequenti sull'approvvigionamento degli acquisti
D1: Quali certificazioni potete fornire per la serie M1103 per soddisfare i requisiti di esportazione dell'UE?
R1: Questo connettore cavo-scheda è completamente conforme a RoHS e REACH. L'alloggiamento adotta materiale ignifugo PA6 UL94V-0; possiamo offrire rapporti di prova completi, certificati dei materiali, schede di sicurezza e documenti con codice HS doganale 8536909000 per lo sdoganamento europeo.

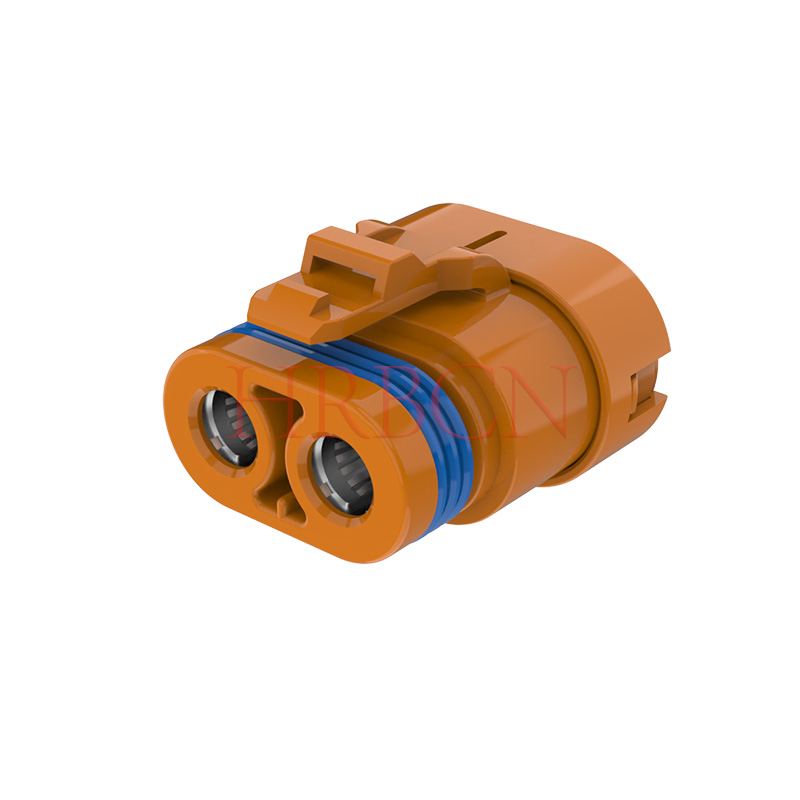

D2: Qual è il tempo di consegna standard per gli ordini OEM di massa di M1103M-1x2 e M1103H-1x2?
R2: Gli articoli in stock regolari vengono spediti entro 3-7 giorni lavorativi; gli ordini di produzione di massa superiori a 10.000 pezzi richiedono 15-20 giorni lavorativi. Possediamo officine complete di iniezione e stampaggio per garantire consegne stabili senza ritardi di outsourcing da parte di terzi.
Q3: Possiamo ottenere campioni tecnici gratuiti per la convalida del progetto? Qualche politica sui costi e sul trasporto del campione?
A3: Forniamo piccoli campioni gratuiti per la qualificazione del progetto OEM; i clienti coprono solo il trasporto internazionale. Supportiamo l'invio di campioni in Europa, Sud-Est asiatico e altre regioni del mondo per test di laboratorio.
Parte 2: Domande frequenti su ricerca e sviluppo ingegneristico/applicazioni
D1: Quali dimensioni AWG dei cavi supporta la custodia dei cavi M1103? Qual è la gamma OD per ciascun tappo con guarnizione in silicone?
A1: Tre opzioni di tenuta disponibili: A per AWG6# (OD8,00~8,60 mm), B per AWG8# (OD5,90~6,80mm), C per AWG10# (OD3,80~4,60mm). Scegli la guarnizione abbinata per garantire prestazioni di impermeabilità IPX7.
Q2: Qual è la potenza elettrica massima di questo connettore cavo-scheda a 2 pin? Può funzionare continuamente a 80 A ad alta temperatura?
A2: nominale 80 A CA/CC max, 600 V CA/CC, tensione di tenuta 2200 V CA/min. Per il funzionamento a lungo termine al di sopra della temperatura ambiente di 100°C, si consiglia di declassare la corrente del 20% per evitare il surriscaldamento.
Q3: Questa serie dispone di una struttura antiritenzione TPA integrata senza fibbie a scatto separate aggiuntive? Come impedisce il ritiro del terminale sotto vibrazione?

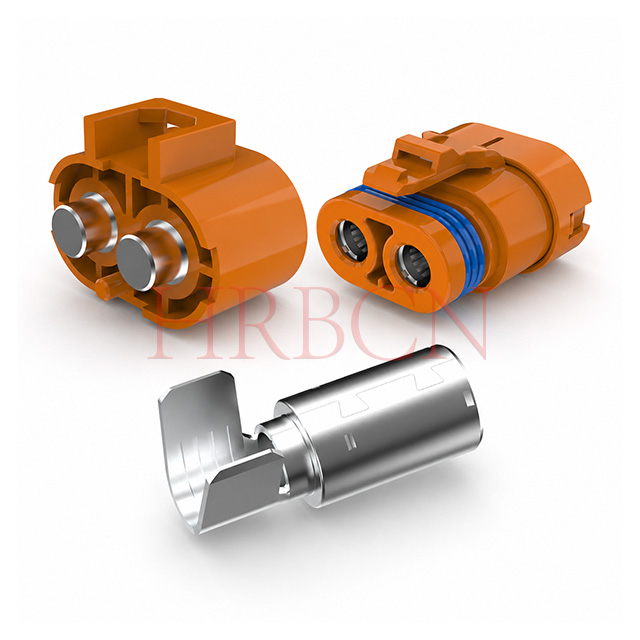

A3: Adotta nervature di bloccaggio TPA stampate interne integrate all'interno dell'alloggiamento, non è necessaria alcuna fibbia esterna aggiuntiva. Le punte interne bloccano saldamente i terminali a crimpare per impedire lo scorrimento all'indietro sotto le vibrazioni continue di veicoli elettrici, pompe e apparecchiature droni, riducendo i guasti intermittenti del circuito.
Q4: Quale intervallo di temperature operative può sopportare il connettore? Il materiale dell'alloggiamento è resistente all'invecchiamento per l'uso esterno a lungo termine?
A4: Temperatura di funzionamento: -40°C ~ +125°C. La plastica ignifuga PA6 UL94V-0 presenta una buona resistenza all'invecchiamento termico, adatta per lo stoccaggio di energia all'aperto, per l'impiego in veicoli e HVAC in tutte le condizioni atmosferiche.
Q5: qual è il materiale di placcatura dei terminali? Che ne dici della resistenza alla corrosione per ambienti esterni costieri umidi o piovosi?

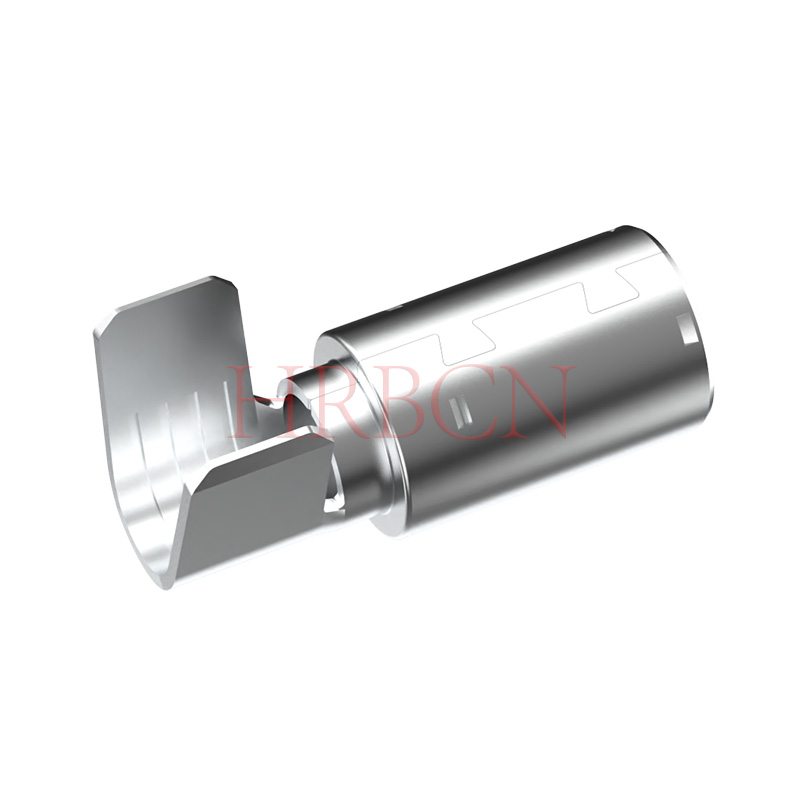

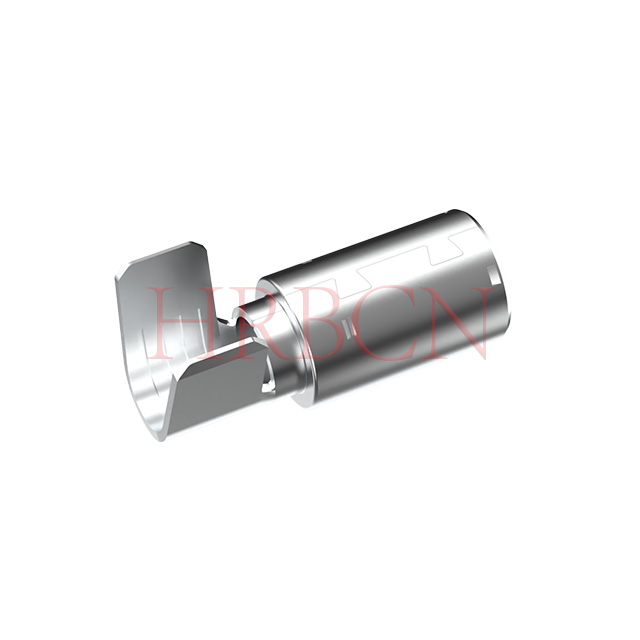

A5: I terminali sono in lega di rame con placcatura in stagno. La placcatura in stagno offre conduttività stabile e prestazioni anticorrosive di base; per progetti costieri ad alto contenuto di sale, su richiesta possiamo personalizzare terminali placcati oro.

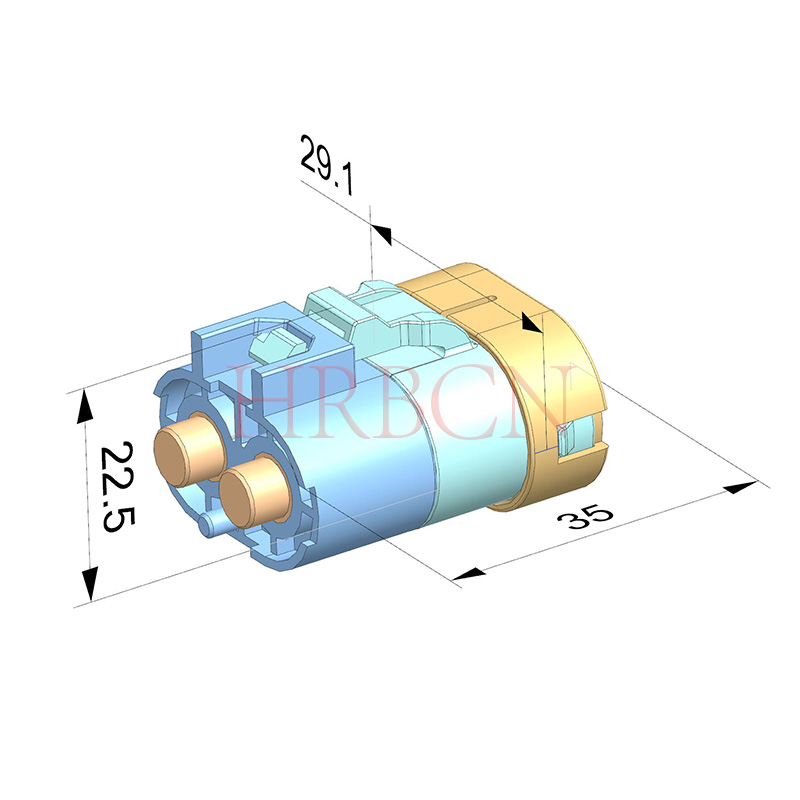

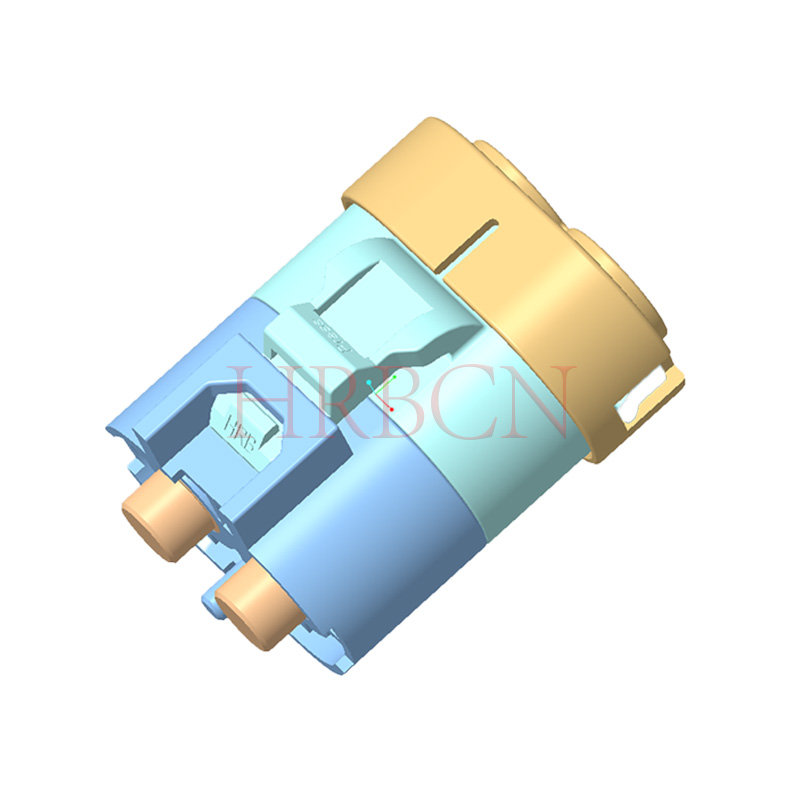

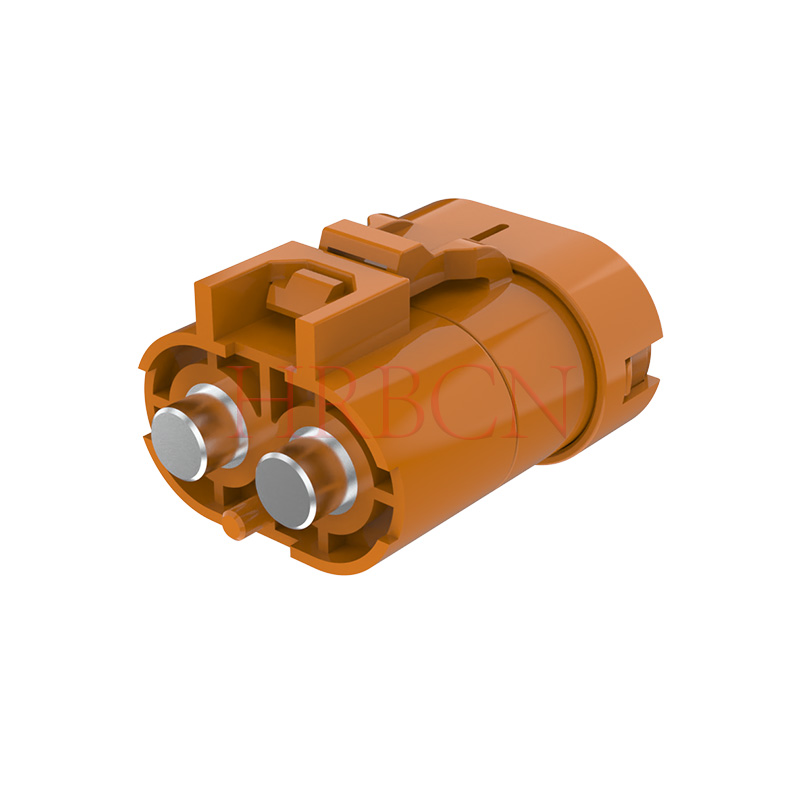

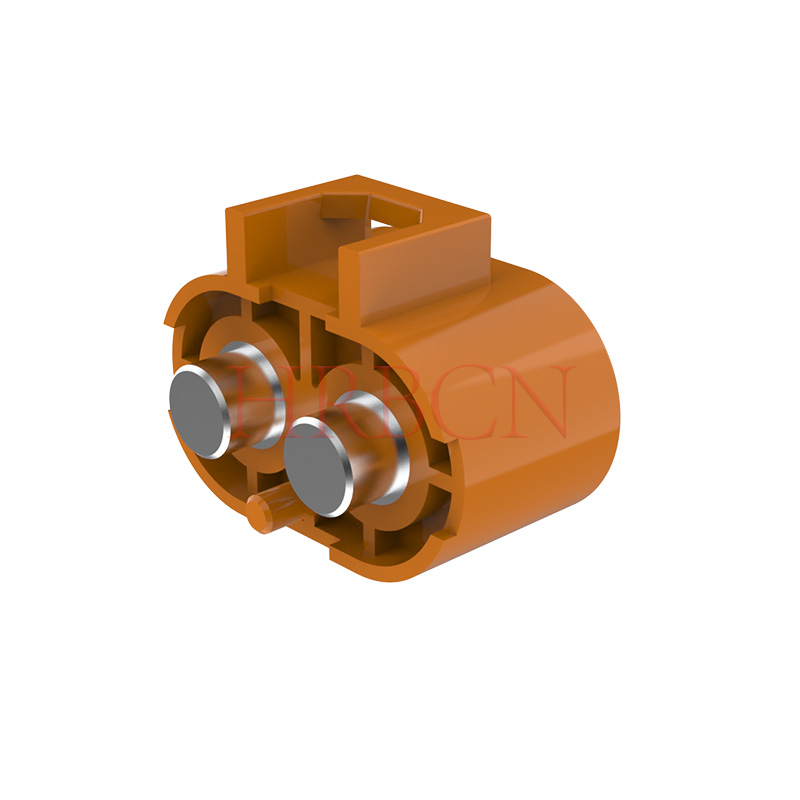

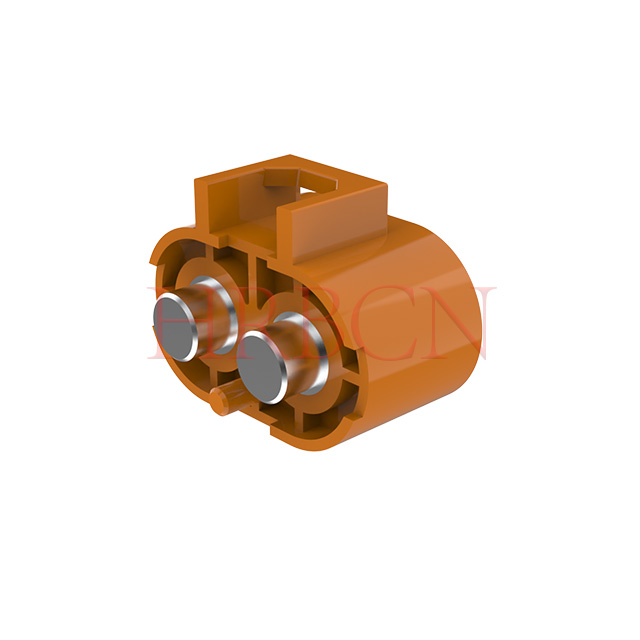

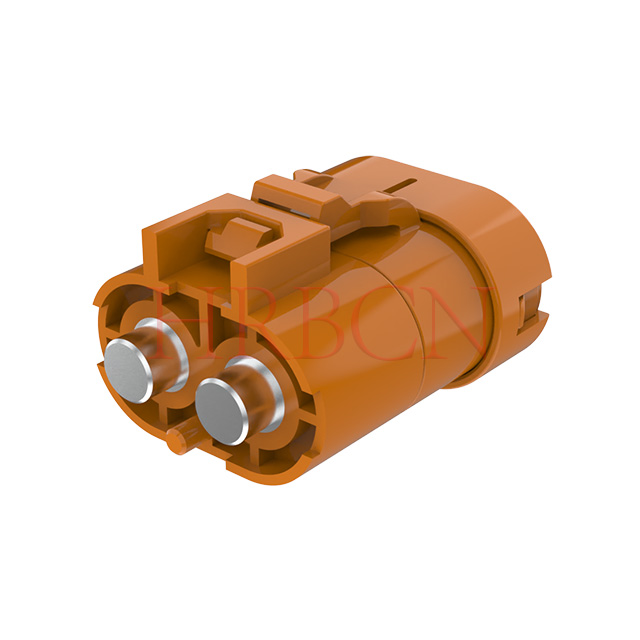

Q6: Di quale layout PCB ho bisogno per l'intestazione M1103H-1x2? Potete fornire il disegno dell'impronta del PCB e file STEP 3D come riferimento di progettazione?
A6: Possiamo fornire gratuitamente disegni dimensionali ufficiali, libreria di impronte PCB e file di modelli 3D. L'intestazione PCB ha un design con montaggio su scheda verticale, facile da posizionare su schede di potenza di accumulatori di energia e unità di controllo EV.
