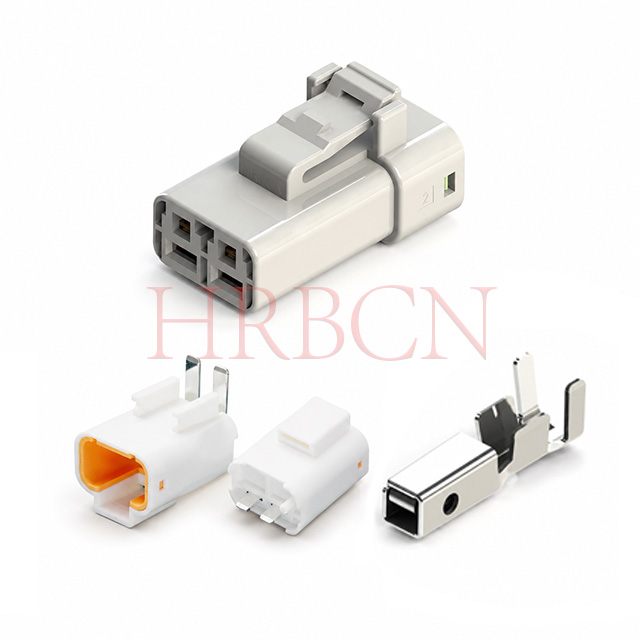

Cavo con passo da 6,35 mm per schedare connettori impermeabili

I connettori cavo-scheda impermeabili HRB presentano un passo dei contatti di 6,35 mm con protezione di ingresso IP67. Dotati di anelli di tenuta affidabili e strutture TPA a doppio bloccaggio, questi connettori prevengono efficacemente il ritiro del terminale e l'intrusione di acqua. I terminali sono realizzati in bronzo fosforoso con strato inferiore in nichel e spessa placcatura in stagno, garantendo conduttività stabile ed eccezionale resistenza alla corrosione. Sono disponibili più numeri di pin per soddisfare le diverse esigenze di cablaggio per automobili, veicoli elettrici e dispositivi impermeabili per esterni.
  • Completamente conforme a RoHS e REACH
  • Certificato UL&cUL
Stato di disponibilità:
Quantità:
  • A-M63501, A-M63505R

  • HRBCN

  • 8536909000

Definizione P/N



A- M63501WF -1X N -L -X

           ①          ② ③ ④  ⑤

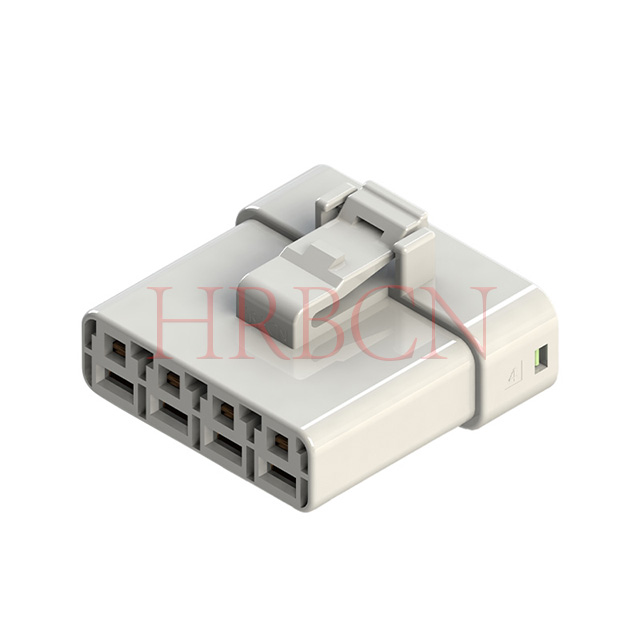

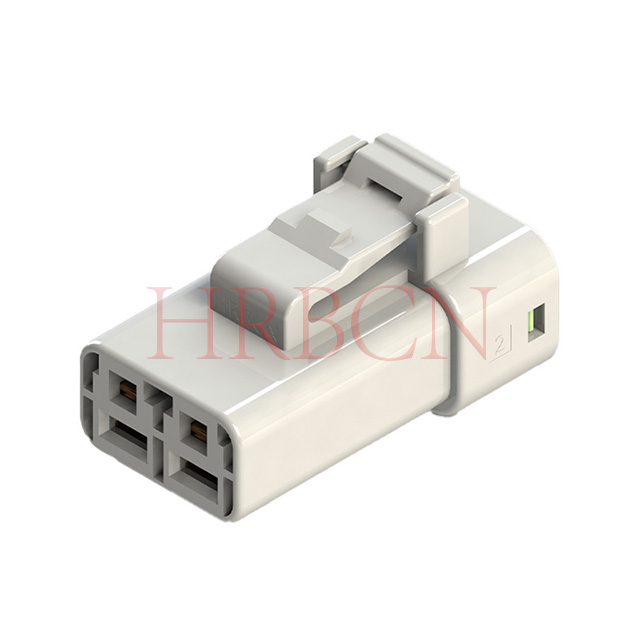

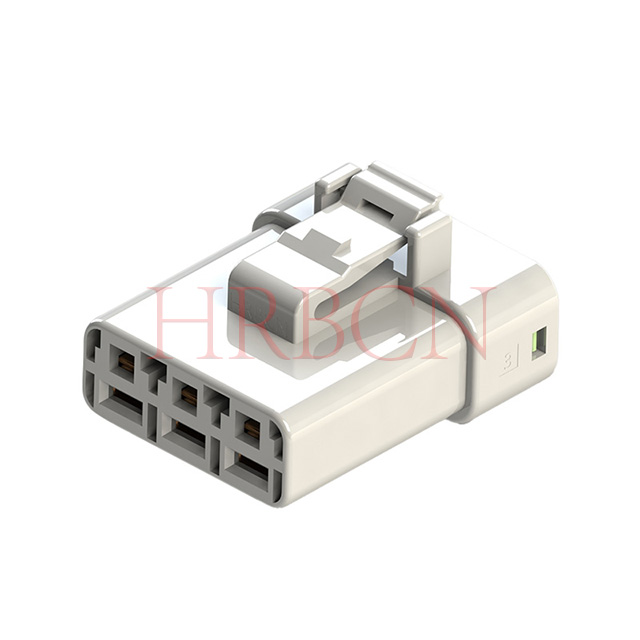

M63501WF: serie HRB, spina

②1: riga singola

③N: Numero di pin per riga 2/3/4 pin

④Colore: W: bianco

⑤ Colore del tappo di tenuta :

-1: Verde (isolamento cavo diametro esterno 2,65-3,1 mm)

Vuoto: blu (isolamento cavo diametro esterno 2,9-4,0 mm)


A- M63505R WF-1XN-W

           ①    ②      ③ ④ ⑤

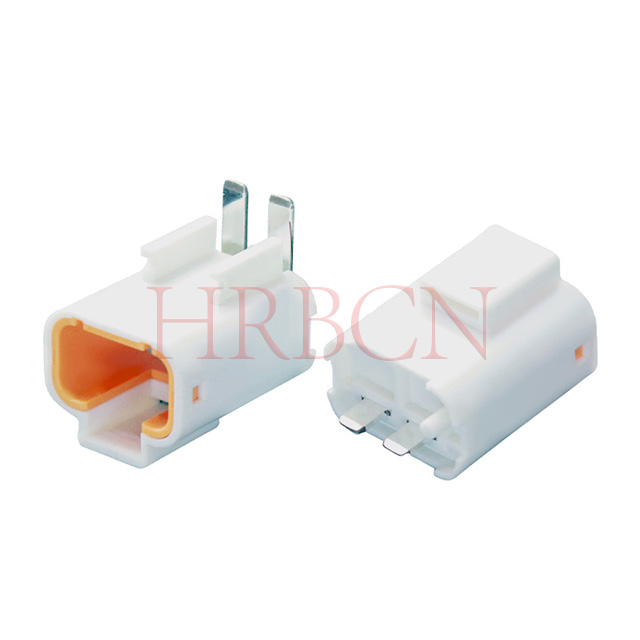

①M63501WF: serie HRB, basetta PCB

②Vuoto (senza R): 180 gradi; Con R: 90 gradi

1: riga singola

N: Numero di pin per fila 2/3/4 pin

Colore: W: bianco


Caratteristiche principali



  • Prestazioni IP67 impermeabili e antipolvere per ambienti esterni e umidi

  • Passo dei contatti fisso da 6,35 mm, struttura dell'alloggiamento compatta per assemblaggio in spazi limitati

  • Doppio sistema di chiusura (serratura principale + serratura secondaria TPA) per impedire l'estrazione del terminale

  • Anello di tenuta integrato in silicone per un effetto impermeabile stabile a lungo termine

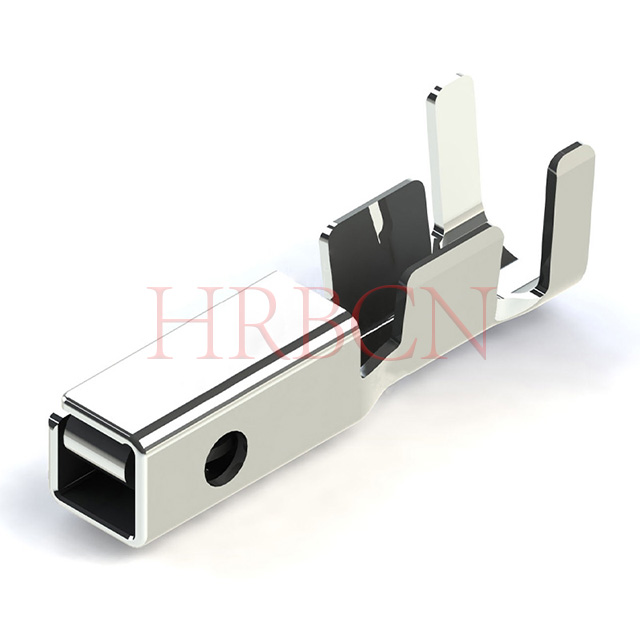

  • Terminali in bronzo fosforoso con placcatura Ni+Sn, bassa resistenza di contatto e resistenza alla corrosione

  • Ampio intervallo di temperature operative: -40 ℃ ~ +130 ℃

  • Molteplici opzioni di conteggio dei pin per coprire diversi requisiti di connessione di alimentazione e segnale

  • Conformità RoHS, fornitura diretta in fabbrica con servizio di assemblaggio di cablaggi personalizzabile


Scenari applicativi



  • Macchine edili

Adatto per escavatori e veicoli tecnici, resistente alle vibrazioni e alle intemperie esterne.

  • Robot logistici AGV

Collegamento di alimentazione stabile per apparecchiature di movimentazione di magazzini automatizzati.

  • Veicoli da trasporto refrigerati

Adattarsi agli ambienti operativi a bassa temperatura a lungo termine.

  • Illuminazione mineraria

Il design impermeabile e antipolvere si adatta alle condizioni umide del tunnel sotterraneo.

  • Attrezzature per lo stoccaggio dell'energia

Supporta la trasmissione ad alta potenza per i sistemi di accumulo di energia esterni.

  • Attrezzatura marina

In grado di affrontare ambienti marini umidi e con nebbia salina.









Domande frequenti tecniche



D: Devo selezionare un connettore ad angolo retto a 90° o un connettore diritto a 180° per il connettore cavo-scheda impermeabile HRB M63505?

R: La selezione dipende dal layout della PCB, dallo spazio interno del contenitore e dai requisiti di instradamento del cablaggio; le prestazioni elettriche, il grado di impermeabilità (IP67) e i valori nominali di corrente/tensione sono identici per entrambi i modelli.

⒈Intestazione diritta 180° (perno verticale)

Scenari applicabili:

Spazio verticale sufficiente sopra il PCB; i fili si estendono in avanti lungo la direzione verticale della superficie del PCB.

Scatole di controllo, moduli batteria per autoveicoli e apparecchiature esterne con abbondante spazio per il cablaggio interno, facili da collegare e manutenere.

Connettori multifilari densamente disposti che richiedono un cablaggio diretto uniforme.

Vantaggi: assemblaggio semplice, operazione di inserimento intuitiva, minore stress da flessione del filo, comoda ispezione e smontaggio post-vendita.

Svantaggi: occupa altezza verticale all'interno dell'alloggiamento; non consigliato per apparecchiature sottili e con altezza limitata.


⒉Intestazione ad angolo retto di 90° (perno orizzontale)

Scenari applicabili:

Involucri compatti e sottili con altezza interna verticale limitata, come telecamere automobilistiche integrate, controller per moto elettriche e mini moduli impermeabili da esterno.

I cavi devono correre orizzontalmente lungo la superficie del PCB o la parete laterale dell'alloggiamento per evitare l'estrusione da parte del coperchio dell'involucro.

Equipaggiamento del veicolo soggetto a vibrazioni: il cablaggio orizzontale disperde la forza di trazione del filo lontano dai giunti di saldatura del PCB per ridurre il rischio di rottura dei pin.

Vantaggi: notevole risparmio di spazio di installazione verticale, instradamento laterale ordinato, riduzione eccessiva della flessione del filo.

Svantaggi: richiede uno spazio laterale orizzontale riservato per il cablaggio; operabilità leggermente inferiore durante l'inserimento cieco in cavità strette.




D: Come inserire i contatti crimpati nell'alloggiamento del connettore?

R:  Prima di inserire i contatti crimpati, orientare sia il gruppo dell'alloggiamento del connettore che i contatti per un accoppiamento corretto. Posizionare l'alloggiamento con la funzione di bloccaggio rivolta verso l'alto e allineare il contatto in modo che anche il lato con la cucitura a cilindro sia rivolto verso l'alto.

NON ruotare il contatto durante o dopo l'inserimento; la rotazione potrebbe causare danni alla guarnizione in gomma o incrinare l'alloggiamento.


⒈In caso di contatto con la presa

Passaggio ①: inclinare il contatto crimpato. Appoggiare la punta sulla cavità di accoppiamento dotata di guarnizione. Espandere attentamente l'apertura della guarnizione per evitare di danneggiare la superficie superiore della cavità. Premere la punta del contatto sulla piastra di tenuta in gomma per inserire la sezione scatolata del contatto.

Passaggio ②:  raddrizzare il contatto crimpato, quindi inserire la punta della sua sezione scatolata. Spingi il contatto fino in fondo (non fare leva né applicare forza eccessiva) finché non senti un clic.

Passaggio ③:  dopo aver sentito un clic udibile al momento dell'inserimento completo del contatto, tirare delicatamente il filo per verificare che il contatto sia bloccato saldamente dalla lancia dell'alloggiamento.


⒉In caso di contatto scheda

Passaggio ①:  inserire il contatto crimpato direttamente nell'alloggiamento. Evitare di danneggiare la periferia della cavità a tenuta con la punta contattatrice.  Inclinare il contatto verso il lato di bloccaggio della custodia durante l'inserimento può tagliare la piastra di tenuta in gomma e causare l'ingresso della punta del contatto in una cavità vicina. Fare riferimento alla figura seguente; prestare molta attenzione all'orientamento di inserimento.

Passaggio ②:  spingere il contatto crimpato fino in fondo. Non fare leva né applicare forza eccessiva, fermarsi quando si sente un clic.

Passaggio ③:  dopo aver sentito un clic udibile al momento dell'inserimento completo, tirare delicatamente il filo per verificare che il contatto crimpato sia bloccato saldamente dalla lancia dell'alloggiamento.


D: Come rimuovere i contatti crimpati dall'alloggiamento dopo un inserimento errato

R: Se un contatto crimpato viene inserito nella cavità sbagliata, la rimozione deve essere eseguita solo da personale qualificato. Non riutilizzare l'alloggiamento o la piastra di tenuta in gomma una volta utilizzati.

Inserire l'utensile di estrazione tra il contatto crimpato e l'alloggiamento dal lato di accoppiamento. Spingere l'utensile in direzione ① per sganciare la lancia dell'alloggiamento dal gancio di bloccaggio dei contatti. Quindi tirare il filo nella direzione ② per rimuovere il contatto dall'alloggiamento.

Come estrarre il contatto dall'alloggiamento?

Precauzioni:

  • Prima della rimozione, verificare che la punta dello strumento di estrazione sia completamente inserita nello spazio tra il contatto crimpato e la lancia dell'alloggiamento.

  • Prima di riutilizzare un contatto crimpato rimosso, verificare che non sia deformato. Se viene rilevata una qualsiasi deformazione sul contatto, sostituirlo con uno nuovo (è necessaria una nuova crimpatura).

  • Non fare leva sul contatto crimpato utilizzando l'utensile di estrazione. Se durante la rimozione si verifica una leva, sostituire il contatto con uno nuovo.

  • Quando si rimuove un contatto della presa, se lo strumento di estrazione viene erroneamente inserito nello spazio della sezione di accoppiamento del contatto, sostituire il contatto con uno nuovo indipendentemente dalla profondità di inserimento.

  • Se non è possibile rimuovere il contatto crimpato nemmeno tirando delicatamente il filo, non applicare forza per estrarlo. Riavviare la procedura di rimozione dall'inizio.

  • Se non è possibile rimuovere il contatto crimpato nemmeno tirando delicatamente il filo, non applicare forza per estrarlo. Riavviare la procedura di rimozione dall'inizio.



Valutazione attuale
30Amax.(AWG10)
25 A massimo (AWG12)
Valutazione della tensione
600 V CA CC
Intervallo di temperatura
Da -40 ºC a +130 ºC
Resistenza di contatto
≤20mΩMax
Resistenza di isolamento
1000 MΩ minimo
Resistenza alla tensione
2200 V CA/minuto
Grado impermeabile
IP67 della norma IEC 60529
Applicabilità del terminale
AWG10
AWG16-12
AWG18-16
Materiale
Lega di rame
Custodia: PBT
Anello di tenuta/tappo: Silicone
Fine
Placcatura in stagno su Ni sull"area di contatto
Sigillabile
