Domande frequenti tecniche

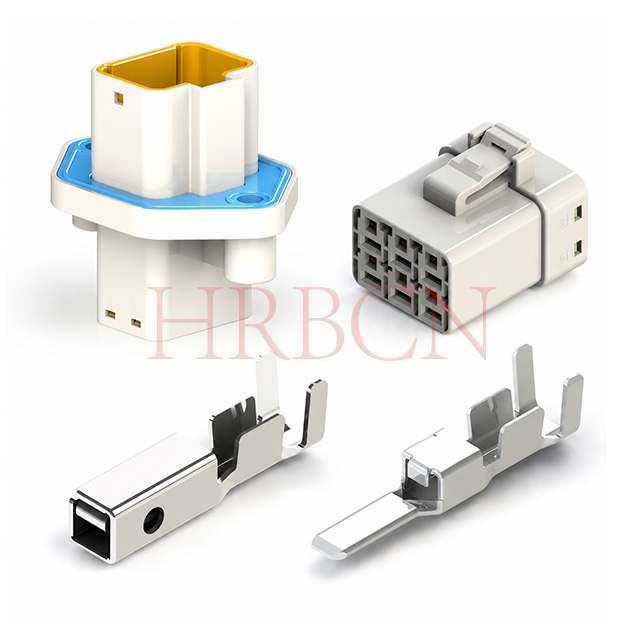

D: Come inserire i contatti crimpati nell'alloggiamento del connettore?
R: Prima di inserire i contatti crimpati, orientare sia il gruppo dell'alloggiamento del connettore che i contatti per un accoppiamento corretto. Posizionare l'alloggiamento con la funzione di bloccaggio rivolta verso l'alto e allineare il contatto in modo che anche il lato con la cucitura a cilindro sia rivolto verso l'alto.
NON ruotare il contatto durante o dopo l'inserimento; la rotazione potrebbe causare danni alla guarnizione in gomma o incrinare l'alloggiamento.

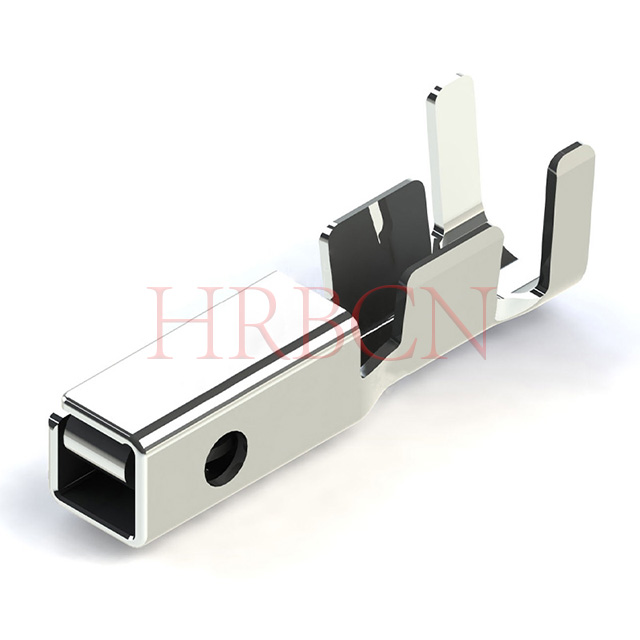

⒈In caso di contatto con la presa
Passaggio ①: inclinare il contatto crimpato. Appoggiare la punta sulla cavità di accoppiamento dotata di guarnizione. Espandere attentamente l'apertura della guarnizione per evitare di danneggiare la superficie superiore della cavità. Premere la punta del contatto sulla piastra di tenuta in gomma per inserire la sezione scatolata del contatto.
Passaggio ②: raddrizzare il contatto crimpato, quindi inserire la punta della sua sezione scatolata. Spingi il contatto fino in fondo (non fare leva né applicare forza eccessiva) finché non senti un clic.
Passaggio ③: dopo aver sentito un clic udibile al momento dell'inserimento completo del contatto, tirare delicatamente il filo per verificare che il contatto sia bloccato saldamente dalla lancia dell'alloggiamento.

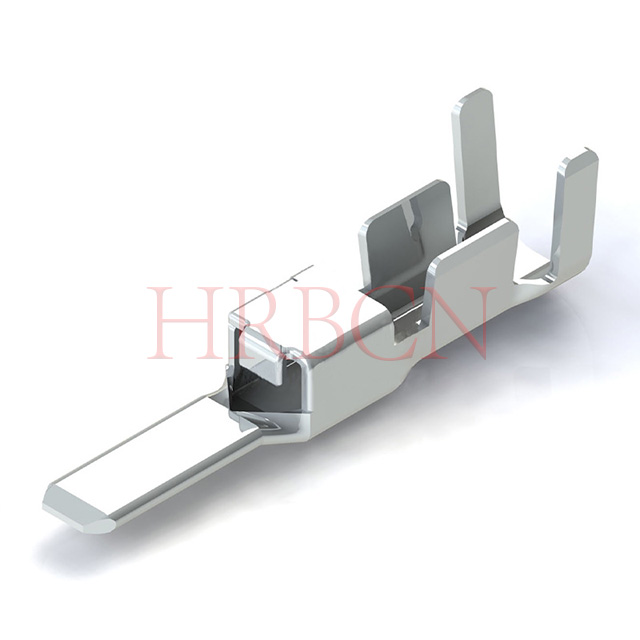

⒉In caso di contatto scheda
Passaggio ①: inserire il contatto crimpato direttamente nell'alloggiamento. Evitare di danneggiare la periferia della cavità a tenuta con la punta contattatrice. Inclinare il contatto verso il lato di bloccaggio della custodia durante l'inserimento può tagliare la piastra di tenuta in gomma e causare l'ingresso della punta del contatto in una cavità vicina. Fare riferimento alla figura seguente; prestare molta attenzione all'orientamento di inserimento.
Passaggio ②: spingere il contatto crimpato fino in fondo. Non fare leva né applicare forza eccessiva, fermarsi quando si sente un clic.
Passaggio ③: dopo aver sentito un clic udibile al momento dell'inserimento completo, tirare delicatamente il filo per verificare che il contatto crimpato sia bloccato saldamente dalla lancia dell'alloggiamento.
D: Come rimuovere i contatti crimpati dall'alloggiamento dopo un inserimento errato
R: Se un contatto crimpato viene inserito nella cavità sbagliata, la rimozione deve essere eseguita solo da personale qualificato. Non riutilizzare l'alloggiamento o la piastra di tenuta in gomma una volta utilizzati.
Inserire l'utensile di estrazione tra il contatto crimpato e l'alloggiamento dal lato di accoppiamento. Spingere l'utensile in direzione ① per sganciare la lancia dell'alloggiamento dal gancio di bloccaggio dei contatti. Quindi tirare il filo nella direzione ② per rimuovere il contatto dall'alloggiamento.

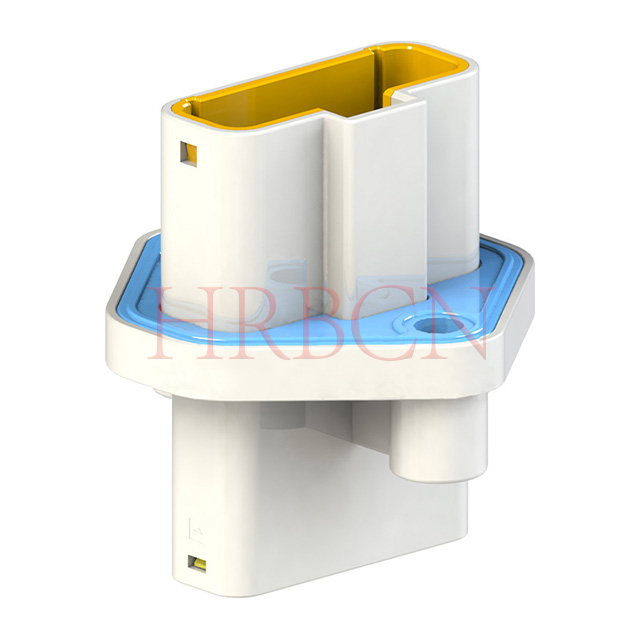

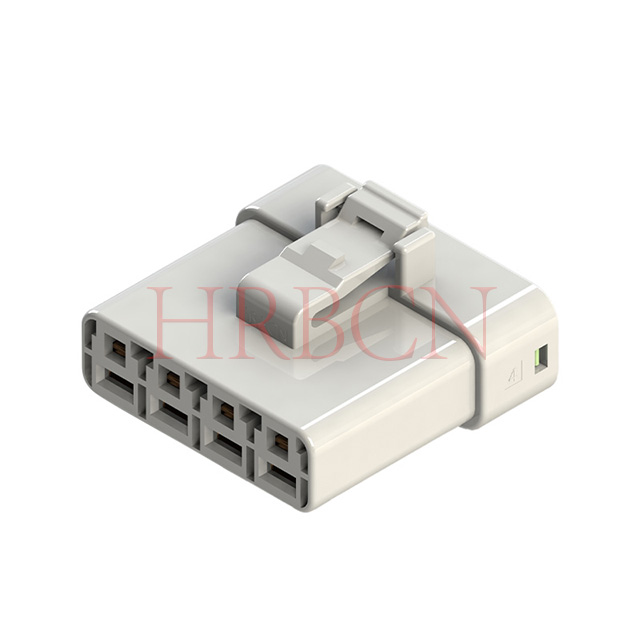

D: Qual è la procedura corretta per accoppiare gli alloggiamenti maschio e femmina di questo connettore impermeabile?
Passo ① : Allineare la linguetta di bloccaggio sull'alloggiamento maschio con la leva di bloccaggio dell'alloggiamento della presa, come illustrato nella figura seguente. Eseguire l'accoppiamento lungo l'asse di accoppiamento; non curiosare.
Passaggio ②: accoppiare i due alloggiamenti finché il blocco non è completamente innestato. Verificare il bloccaggio sicuro dell'alloggiamento tirando delicatamente l'alloggiamento. (Si sentirà un clic quando la leva di bloccaggio e la linguetta di bloccaggio sono correttamente agganciate.)
