Connettori elettrici 101: una guida per principianti su tipi e usi

Pensa ad un ponte che collega due pezzi di terra. I connettori elettrici funzionano allo stesso modo, unendo parti di un circuito per consentire il flusso di corrente. Con molti tipi disponibili, ognuno ha uno scopo specifico. Allora, cos'è un connettore elettrico? È un dispositivo che collega fili, cavi, PCB e componenti. Potresti sentirti sopraffatto dalle opzioni, ma imparare le nozioni di base aumenta la fiducia. Questa guida spiega i principali tipi di connettori elettrici, dove vengono utilizzati e come scegliere quello giusto. Imparerai come una connessione sicura fa funzionare i sistemi in modo affidabile. Il viaggio inizia qui.

Punti chiave

• I connettori elettrici collegano fili, cavi e schede per consentire il flusso di corrente.

• Scegli i connettori osservando le loro caratteristiche elettriche, ad esempio quanta corrente e tensione possono gestire.

• Scegli i connettori adatti all'ambiente circostante controllandone la classificazione IP e i limiti di temperatura.

• I connettori IDC ti consentono di risparmiare tempo perché non devi spellare i cavi.

• Le certificazioni di sicurezza come UL e VDE garantiscono che i connettori soddisfino gli standard di qualità.

Tipi comuni di connettori elettrici

I connettori elettrici sono disponibili in tre gruppi principali : cavo-filo, cavo-scheda e scheda-scheda. Ogni gruppo ha un lavoro specifico nella progettazione dei circuiti. Conoscere questi gruppi ti aiuta a scegliere la parte giusta per il tuo progetto.

Connettori per cavi e schede

I connettori filo-filo uniscono direttamente due cavi rivestiti. Sia il lato maschio che quello femmina si collegano ai cavi tramite connessioni saldate o meccaniche. Le prolunghe domestiche utilizzano questo design. Il connettore HRB&HRBCN offre opzioni cavo-filo per requisiti sia di basso segnale che di alta potenza. Questi connettori includono alloggiamenti maschio e femmina, terminali a crimpare e configurazioni con intestazione pin.

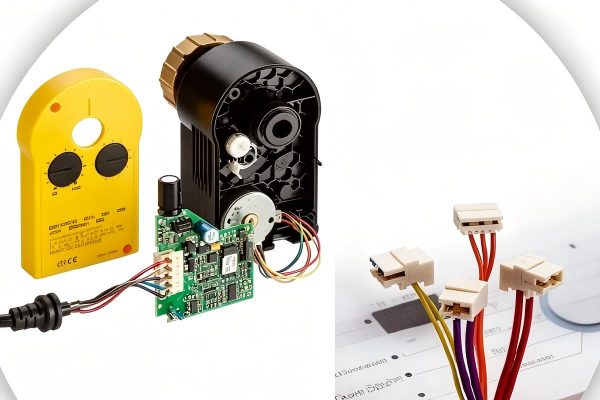

I connettori filo-scheda terminano un cablaggio su un lato e si collegano a un PCB dall'altro. Il lato della scheda utilizza pin saldati a fori passanti o pad montati su superficie. La presa USB di un laptop abbinata al cavo della tastiera dimostra questo tipo. HRB fornisce connettori cavo-scheda in vari passi, con design ad angolo retto e verticale. Le opzioni di placcatura in oro o stagno migliorano la conduttività e la resistenza alla corrosione.

I connettori scheda-scheda collegano due PCB direttamente all'interno di un contenitore. Solitamente utilizzano passi più fini da 0,4 mm a 1,27 mm per una maggiore densità. La corrente per contatto varia da 0,3 A a 1,5 A, concentrandosi sulla trasmissione del segnale piuttosto che sull'erogazione di potenza.

Diversi tipi di connettori per cavi servono per le connessioni cavo-scheda. Le intestazioni e le prese dei pin compaiono comunemente nelle schede di sviluppo. I connettori a crimpare tradizionali richiedono fili pre-spelati e terminazioni individuali. I connettori a innesto offrono un'installazione senza attrezzi. I micro connettori push-to-release garantiscono una facile disconnessione per la manutenzione. I connettori cavo-scheda ad alta potenza gestiscono carichi di corrente impegnativi.

Per installazioni rapide, vari tipi di connettori offrono soluzioni semplici.

Connettori circolari, rettangolari e IDC

I connettori a spostamento di isolamento (IDC) eliminano la necessità di spelare i cavi. Le lame affilate a forma di V perforano l'isolamento e entrano in contatto diretto con il conduttore di rame. Questo processo di terminazione in un unico passaggio consente di risparmiare notevolmente tempo di assemblaggio.

Il vantaggio principale in termini di durabilità dei connettori IDC rispetto ai connettori a crimpare risiede nella loro interfaccia di connessione a tenuta di gas, che resiste all'ossidazione e mantiene la stabilità della resistenza di contatto per periodi prolungati. Le connessioni IDC in genere resistono da 50 a 200 cicli di accoppiamento , e la tenuta a tenuta di gas impedisce il graduale degrado osservato nelle connessioni a crimpare a causa dell'esposizione ambientale.

I connettori IDC sono disponibili con passi da 1,27 mm e 2,54 mm. Il passo da 1,27 mm è adatto ad applicazioni ad alta densità come dispositivi compatti e apparecchiature di comunicazione. Il passo da 2,54 mm è ideale per la prototipazione generica e per i cavi a nastro standard.

I connettori circolari dominano l’automazione industriale. Le applicazioni di robotica li utilizzano per collegare sensori, attuatori e unità di controllo in ambienti ad alte vibrazioni. Il connettore M8 fornisce una soluzione compatta per spazi ristretti, mentre le varianti M12 offrono diverse opzioni di codifica per protocolli specifici. La codifica A supporta applicazioni di sensori e attuatori che utilizzano DeviceNet e CANopen. La codifica D gestisce applicazioni dati a 5 pin in Ethernet industriale.

I connettori rettangolari danno priorità all'efficienza dello spazio e all'elevata densità di pin. Il loro layout a griglia inserisce più contatti in un'impronta definita rispetto ai design circolari. Ciò li rende ideali per layout compatti, interfacce a pannello e assemblaggi a livello di scheda in cui lo spazio conta.

Quando si selezionano i connettori dei cavi, considerare le condizioni ambientali, i cicli di accoppiamento e il rapporto costo/prestazioni. Gli ambienti ad alto calore richiedono connettori classificati per almeno 125°C . I materiali dell'alloggiamento come LCP, PA9T e PA6T sopravvivono alla saldatura a riflusso senza piombo. La placcatura in oro garantisce una resistenza stabile per le applicazioni a basso segnale, mentre la placcatura in stagno offre prestazioni economiche e facili da saldare.

La corretta installazione e manutenzione di questi componenti garantisce l'affidabilità a lungo termine. Abbina sempre la corrente nominale del connettore ai requisiti Verificare che la sezione del filo rientri nell'intervallo supportato dal connettore. I connettori di segnale in genere gestiscono della tua applicazione . 26–32 AWG , mentre i connettori di alimentazione supportano 8–20 AWG.

Applicazioni in settori chiave

Automotive, industriale e casa intelligente

Le automobili necessitano di connettori elettrici in grado di gestire condizioni difficili. Le aree del motore diventano molto calde, bagnate e tremano molto. Per questi luoghi vengono utilizzati connettori con elevata protezione dall'ingresso. I connettori impermeabili di HRB forniscono una protezione robusta, con una bassa resistenza di contatto.

Le centraline del motore utilizzano speciali connettori multipolare con più punti di contatto disposti in file sfalsate, alloggiamenti polarizzati e blocchi secondari. I design sigillati e resistenti alle intemperie con anelli di tenuta in silicone e chiusure a bloccaggio positivo garantiscono prestazioni affidabili. Questi connettori gestiscono gli ingressi dei sensori, i driver degli iniettori, le uscite di accensione, i segnali del bus CAN e i ritorni di terra.

L’automazione industriale si trova ad affrontare problemi simili. La robotica e gli strumenti di produzione funzionano in luoghi umidi dove l'umidità può danneggiare le connessioni. Hai bisogno di connettori per cavi che rimangano stabili per milioni di cicli. di HRB I connettori filo-filo gestiscono sia le esigenze di basso segnale che di alta potenza. Il loro robusto design di bloccaggio resiste alle vibrazioni e allo stress termico.

I dispositivi domestici intelligenti necessitano di piccole soluzioni. Gli spazi ristretti all'interno dei gadget moderni richiedono connettori che si adattino a layout compatti e rispettino le norme di sicurezza internazionali. I connettori cavo-scheda di HRB in vari passi offrono opzioni di intestazione ad angolo retto e verticale. La placcatura in oro o stagno conferisce una buona conduttività e resistenza alla corrosione. Questi connettori forniscono collegamenti sicuri che durano per anni di utilizzo quotidiano.

Centri di telecomunicazioni, medici e dati

I sistemi di telecomunicazioni e i data center spingono i connettori al limite. Gli ambienti caldi e l'uso intenso e costante richiedono componenti che non si guastino mai. Per i rack di server, le prese IEC standard supportano valori nominali di corrente specifici a livello internazionale e secondo gli standard UL.

Le apparecchiature per l'imaging medicale hanno esigenze ancora più severe. Le macchine per risonanza magnetica richiedono connettori non magnetici per evitare interferenze con i campi magnetici. I tipi di connettori RF non magnetici vengono utilizzati per evitare interferenze. Queste parti prevengono le modifiche del segnale e consentono l'imaging ad alta risoluzione. I connettori ibridi di alimentazione e segnale supportano la trasmissione ad alta velocità risparmiando spazio.

I meccanismi di contatto flottante assorbono gli errori di allineamento, facilitando l'assemblaggio. Le robuste strutture di contatto sopportano urti e vibrazioni. I conduttori a trefoli consentono piegature ripetute senza rompersi.

Ogni settore in cui lavori necessita di funzionalità di connettore specifiche. Conoscere queste esigenze ti aiuta a scegliere i connettori per cavi giusti per il tuo progetto. HRB&HRBCN Connector fornisce soluzioni per ogni settore, supportate da certificazioni di settore pertinenti . . Il loro team di ingegneri crea soluzioni personalizzate che soddisfano esattamente i vostri requisiti.

Criteri di selezione del connettore

La scelta del connettore giusto per il tuo progetto richiede un piano passo passo. Non puoi semplicemente scegliere il primo che vedi. I criteri di selezione del connettore includono il controllo delle prestazioni elettriche, il modo in cui gestisce l'ambiente e la sua durata. Ogni fattore influisce sull'affidabilità e sulla durata del tuo sistema. Conoscere questi criteri ti aiuta a evitare errori costosi e a rifare il tuo lavoro.

Specifiche elettriche e valori nominali

Le specifiche elettriche sono la base della selezione del connettore. È necessario abbinare le valutazioni del connettore a ciò di cui effettivamente ha bisogno la tua applicazione. La tabella seguente mostra i principali punti elettrici da verificare.

La valutazione attuale richiede molta attenzione. La progettazione del calore gioca un ruolo importante qui. Il flusso di corrente produce calore attraverso il conduttore e la resistenza di contatto. Troppo calore può danneggiare l'isolamento o ammorbidire i rivestimenti superficiali. Pensa al declassamento per i connettori con molti core. Una coppia di contatti classificata per una determinata corrente deve essere ridotta se utilizzata in un connettore multipolare, con il fattore di declassamento che dipende dal numero di nuclei.

La resistenza del contatto influisce direttamente sulla qualità del segnale. I buoni connettori elettrici hanno una bassa resistenza di contatto, tipicamente nell'ordine dei milliohm. I connettori HRB mantengono una bassa resistenza di contatto, garantendo prestazioni costanti.

La tensione nominale dipende dal materiale isolante e dalla spaziatura delle coppie di contatti. Questo valore è la tensione di lavoro più alta consigliata. I connettori industriali hanno valori di tensione variabili, quindi controlla sempre la tensione dell'applicazione rispetto alla tensione nominale del connettore.

La scelta del calibro del filo deve corrispondere alle esigenze attuali. Il filo più spesso trasporta più corrente in modo sicuro. Il filo più sottile è adatto alle applicazioni di segnale. Il calibro del filo non corrispondente provoca surriscaldamento e cadute di tensione. Verifica che il cavo rientri nell'intervallo supportato dal connettore.

Fattori ambientali e meccanici

Le condizioni ambientali spesso determinano la durata di un connettore. Le classificazioni IP mostrano la protezione contro polvere e acqua. Per le applicazioni esterne vengono utilizzati i gradi IP appropriati. I connettori impermeabili di HRB forniscono protezione a tenuta di polvere e sopravvivono all'immersione.

I valori di temperatura contano molto negli ambienti difficili. I vani motore automobilistici richiedono classi di temperatura specifiche, quindi abbina sempre la temperatura nominale del connettore al tuo ambiente operativo.

I meccanismi di bloccaggio meccanico impediscono la disconnessione accidentale. Il bloccaggio filettato fornisce una forte forza di tenuta e un'ottima resistenza alle vibrazioni. Questo meccanismo funziona per apparecchiature esterne e per impieghi gravosi in cui i connettori rimangono collegati per lungo tempo. Il sistema autobloccante push-pull offre un funzionamento rapido per manutenzioni frequenti. I meccanismi di bloccaggio a scatto garantiscono una minore durata in caso di forti vibrazioni e non sono consigliati per un uso intensivo. Il bloccaggio con chiusura funziona bene nei sistemi più grandi e nei connettori rettangolari.

Le certificazioni di sicurezza dimostrano la qualità e la conformità dei connettori. Certificazioni come ISO, UL, VDE e altre dimostrano elevati standard di produzione e conformità alla sicurezza. Il connettore HRB&HRBCN possiede le certificazioni pertinenti. Queste credenziali confermano processi di produzione affidabili.

Le corrette pratiche di installazione e manutenzione prolungano la durata della vita del connettore. I connettori a crimpare necessitano di strumenti di crimpatura precisi e di un'adeguata spelatura dei cavi. I connettori IDC rimuovono la spellatura ma richiedono la forza di inserimento corretta. Un'ispezione regolare previene la corrosione e collegamenti allentati. Il rispetto delle linee guida del produttore garantisce connessioni sicure durante l'intero ciclo di vita del prodotto.

Quando si valutano i criteri di selezione dei connettori, pensare insieme ai fattori elettrici e ambientali. Un connettore con un'eccellente corrente nominale potrebbe guastarsi in ambienti con vibrazioni elevate. Un connettore impermeabile con scarsa resistenza di contatto compromette la qualità del segnale. Bilancia tutti i requisiti rispetto alla tua applicazione specifica. Visitare il sito Web di HRB&HRBCN Connector per specifiche dettagliate del prodotto e documentazione di certificazione. Il loro team di ingegneri può aiutarti ad abbinare il connettore giusto alle tue precise esigenze.

Ora comprendi i fondamenti dei connettori elettrici. Hai esplorato i tipi principali: connettori a filo , connettori circolari, rettangolari e IDC. Hai visto come questi componenti alimentano i sistemi automobilistici, industriali, delle telecomunicazioni e medici. Hai anche imparato i criteri chiave di selezione: caratteristiche elettriche e resistenza ambientale.

Con migliaia di opzioni di connettori disponibili, la scelta giusta diventa accessibile quando si comprendono queste nozioni di base.

Applica questa conoscenza al tuo prossimo progetto. Esplora la gamma di prodotti e le pagine delle soluzioni di HRB&HRBCN Connector. Trova la soluzione perfetta per la tua applicazione specifica. Il loro team di ingegneri è pronto ad aiutarti a selezionare il connettore del cavo giusto per prestazioni affidabili.

Domande frequenti

Qual è la differenza tra connettori cavo-filo e cavo-scheda?

I connettori filo-filo uniscono due cavi. I connettori filo-scheda collegano un cavo a una scheda di circuito. Scegli in base se stai unendo due cavi o collegando un cavo a una scheda.

Come si sceglie il passo giusto del connettore?

Adatta il campo alle tue esigenze di spazio e di alimentazione. I passi piccoli funzionano per usi di segnale compatti, mentre i passi più grandi gestiscono una potenza maggiore. Per prima cosa controlla il layout del tuo PCB e le esigenze attuali.

Cosa significa un grado di protezione IP67 per un connettore?

Una classificazione IP indica la protezione contro polvere e acqua. Per le parti esterne che si bagnano, scegliere una classificazione adeguata.

Perché le certificazioni di sicurezza sono importanti per i connettori?

Le certificazioni di sicurezza dimostrano che un connettore soddisfa le norme globali di qualità e sicurezza. Cerca i marchi ISO, UL o VDE. Questi segni indicano che il connettore funzionerà bene e rispetterà la legge.

Cos'è un connettore IDC?

Un connettore IDC è dotato di lame affilate che tagliano l'isolamento del filo. Non è necessario spelare il filo. Ciò fa risparmiare tempo e garantisce una tenuta ermetica. Utilizzare connettori IDC per cavi a nastro e spazi ristretti.
