Definizione P/N
M20032XWSP-14--
① ② ③ ④ ⑤
①M20032: serie HRB, spina
②1: riga singola;
③4: Numero di pin
④W: Il colore dell'alloggiamento è bianco
⑤SP: Con deflettore protettivo con chiusura a scatto
M20036R -1X 4-L -SP
① ② ③④ ⑤

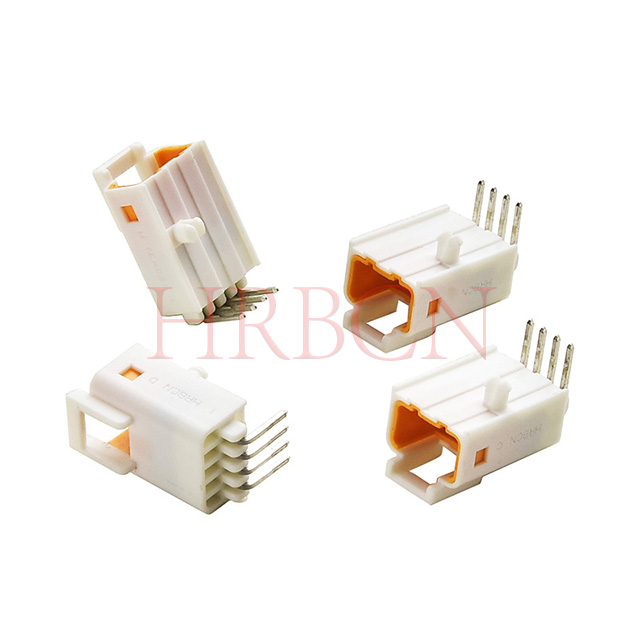

①M20036R: serie HRB, basetta PCB a 90°
②1: riga singola;
③ 4: Numero di pin
④ W: Il colore dell'alloggiamento è bianco
⑤SP: Con deflettore protettivo con chiusura a scatto
Caratteristiche principali
- Grado di protezione IP67 contro l'acqua e la polvere conforme allo standard IEC 60529 per l'implementazione in ambienti difficili
- Basetta PCB a forma di L ad angolo retto di 90°, consente di risparmiare spazio di montaggio verticale su PCB per dispositivi con layout compatto
‑ Deflettore protettivo per l'orecchio della chiusura (versione SP): protegge il meccanismo della chiusura da urti involontari e danni da pressione
‑ Il blocco secondario TPA impedisce il ritiro del terminale in caso di vibrazioni e urti per una connessione stabile a lungo termine
‑ Custodia ignifuga PBT UL94 V‑0, contatti in bronzo fosforoso stagnato, ampio intervallo di temperature da ‑40 ℃ a +130 ℃
‑ Potenza nominale 3 A/100 V CC/CA, compatibile con cavi AWG 22‑24
‑ Elementi di tenuta in silicone integrati per prestazioni impermeabili affidabili
‑ Conformità RoHS e REACH
Campi di applicazione
I connettori impermeabili HRB sono ampiamente utilizzati in molteplici scenari applicativi in condizioni difficili, fornendo un segnale stabile e
trasmissione di potenza per dispositivi outdoor e orientati alla mobilità.
- Attrezzatura da esterno : tosaerba e altri macchinari da giardino, resistono alla polvere, all'umidità e alle fluttuazioni della temperatura esterna.
- Sistema Surround a 360° per veicoli : sistemi di imaging panoramico per autoveicoli, connessione affidabile per il segnale della telecamera del veicolo
trasmissione.
- UAV agricolo : droni per irrorazione agricola, resistenti all'umidità, alla polvere e agli ambienti difficili delle aziende agricole.
- Telecamera per la retromarcia automobilistica : cablaggio della telecamera per la retromarcia dell'automobile, uscita del segnale stabile per i componenti di visione del veicolo.
- Biciclette da esterno : biciclette elettriche e da esterno, connessione duratura per circuiti di alimentazione e segnale.
- Sedia a rotelle elettrica : sedie a rotelle elettriche per la mobilità, garantiscono un'interconnessione elettrica sicura e affidabile per gli ausili alla mobilità.
