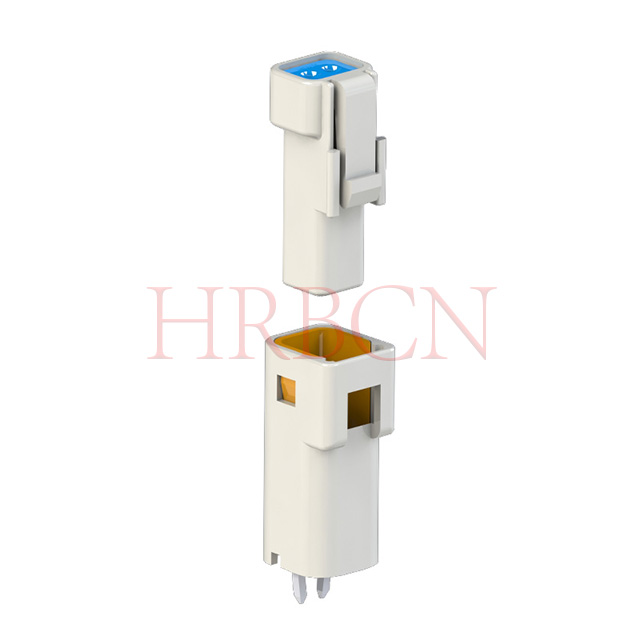

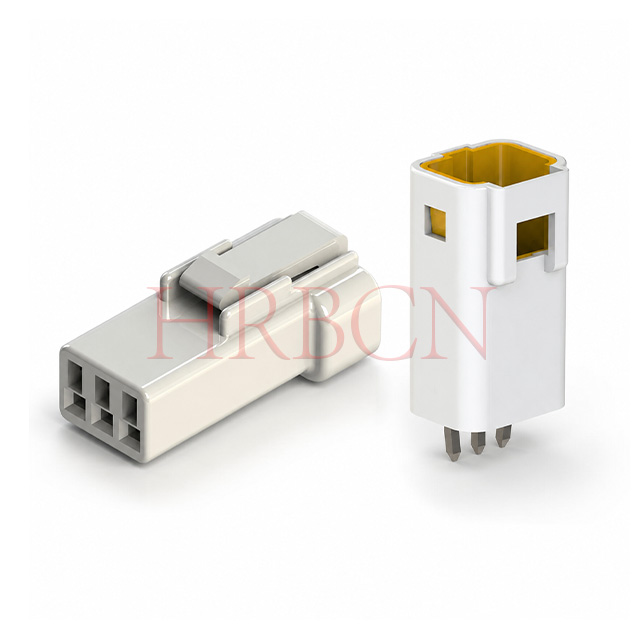

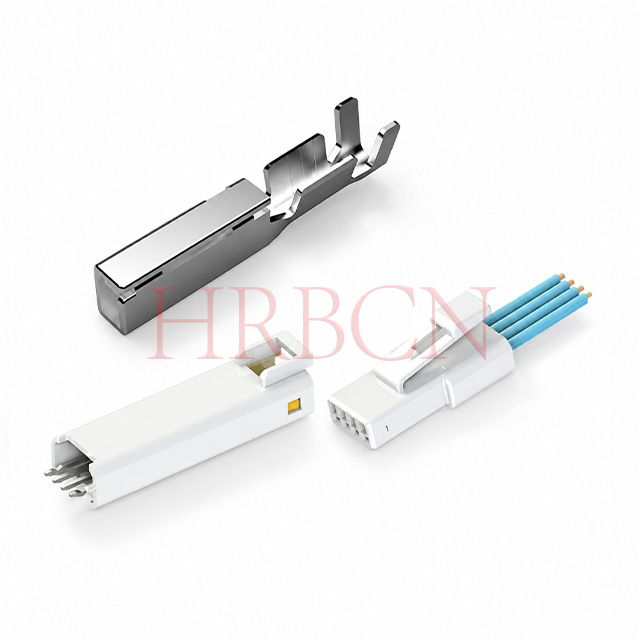

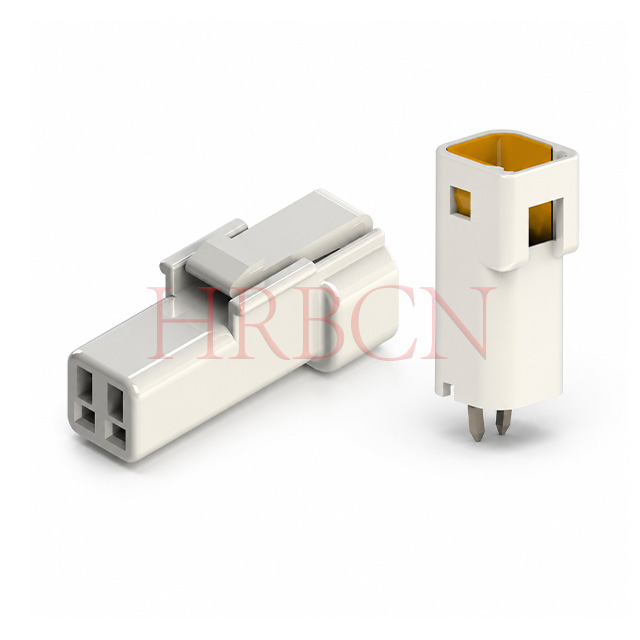

D: Quale orientamento dell'intestazione adotta questo connettore impermeabile cavo-scheda da 2,0 mm a doppia fila?
R: Questa serie presenta un'intestazione PCB verticale diritta a 180°, diversa dalla versione ad angolo retto a 90°. È progettato per il passaggio verticale
saldatura di fori su schede PCB.
D: Quale diametro del cavo è compatibile con questo connettore cavo-scheda impermeabile a doppia fila?
R: Accetta cavi AWG 22‑24. Selezionare le guarnizioni per filo in silicone abbinate in base al diametro esterno effettivo del filo.
D: Questo connettore a doppia fila mantiene le prestazioni IP67 dopo l'accoppiamento completo?
R: Sì. Raggiunge il grado di protezione IP67 secondo la norma IEC 60529 quando è completamente accoppiato e assemblato con i corrispondenti sigilli per cavi. Non adatto a
immersione continua in acque profonde.

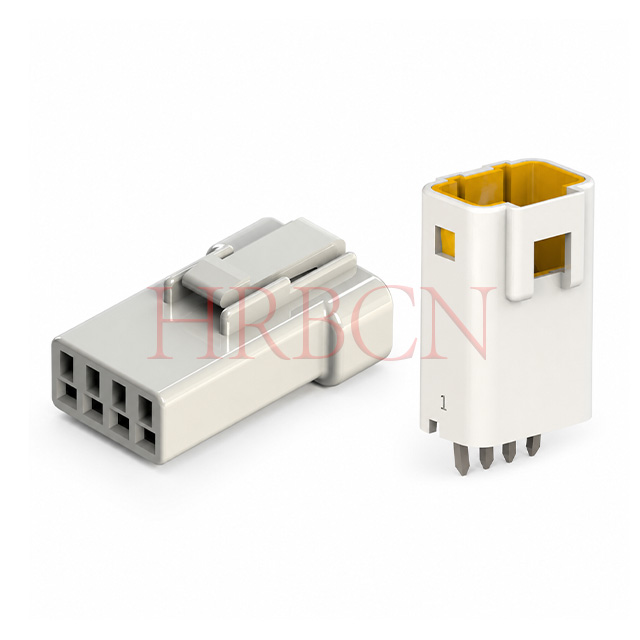

D: Quale numero di pin è disponibile per la serie M20036‑2XN‑W?
R: Sono disponibili configurazioni a doppia fila con 3 o 4 pin per fila, ovvero opzioni 2×3 pin e 2×4 pin.
D: Qual è la forza di inserimento e di ritiro di questo connettore cavo-scheda impermeabile da 2,0 mm?
R: La forza di inserimento massima per pin è 8 N e la forza di estrazione minima per pin è 0,98 N. Condizione di test: test con blocchi disinnestati a una velocità di 5±2 mm/sec. Una forza di accoppiamento eccessiva può danneggiare l'alloggiamento o i terminali.

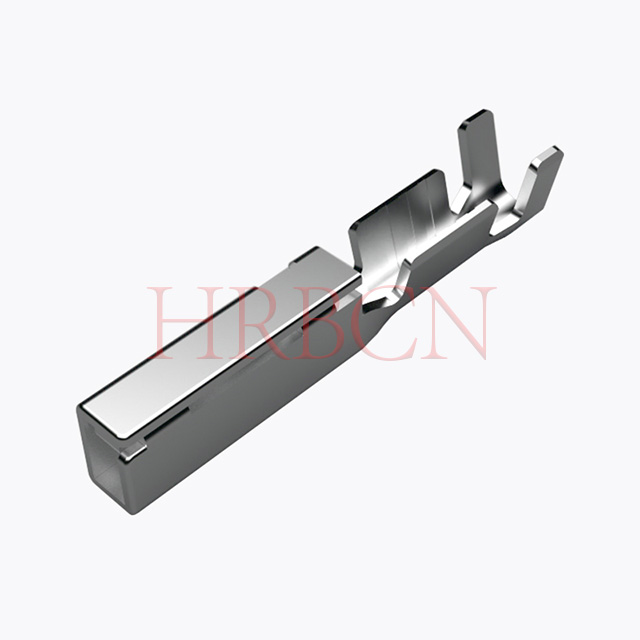

D: Quanta forza di ritenzione terminale può fornire l'alloggiamento?
R: La forza di ritenzione minima del terminale crimpato all'interno dell'alloggiamento è 24,5 N. Impedisce che i terminali si allentino in caso di vibrazioni, urti e sollecitazione da trazione del cavo. L'inserimento errato del terminale ridurrà le prestazioni di conservazione.
D: Qual è la forza di bloccaggio dell'alloggiamento del connettore?
R: La resistenza del blocco dell'alloggiamento con bloccaggio positivo ≥50 N, testata mediante trazione assiale dei connettori accoppiati a 1‑5 mm/sec. La robusta struttura di bloccaggio garantisce un accoppiamento stabile in ambienti con vibrazioni severe.
D: Quale resistenza alle vibrazioni offre questo connettore impermeabile da 2,0 mm?
R: Il connettore accoppiato resiste a vibrazioni da 10 Hz a 500 Hz, 15 minuti per ciclo, 12 cicli in ciascuna delle tre direzioni reciprocamente perpendicolari (36 cicli totali, circa 9 ore). Dopo il test: nessun danno estetico, resistenza di contatto ≤20 mΩ e discontinuità momentanea ≤1 microsecondo.
D: A quale livello di shock meccanico può resistere il connettore?
R: Resiste a shock semisinusoidali da 50 g, 11 ms applicati sugli assi ±X, ±Y, ±Z (18 shock in totale). La resistenza del contatto post-test rimane ≤20 mΩ con discontinuità ≤1 microsecondo, garantendo una trasmissione affidabile del segnale/potenza in condizioni di impatto.
D: Come funziona il connettore sotto shock termico?
R: I campioni non accoppiati vengono sottoposti a 48 cicli tra -40 °C e +130 °C con una sosta di 30 minuti a ciascun estremo. Dopo il test: resistenza di contatto ≤20 mΩ, nessuna rottura dielettrica a 500 V CA e resistenza di isolamento ≥500 MΩ, adatto per ambienti difficili ad ampia temperatura.
