Definizione P/N
M30032WP -N X N -X -X
① ② ③ ④ ⑤

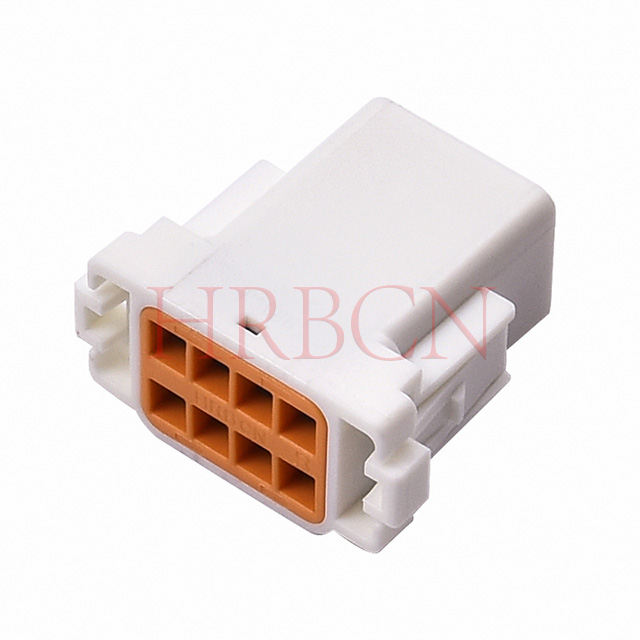

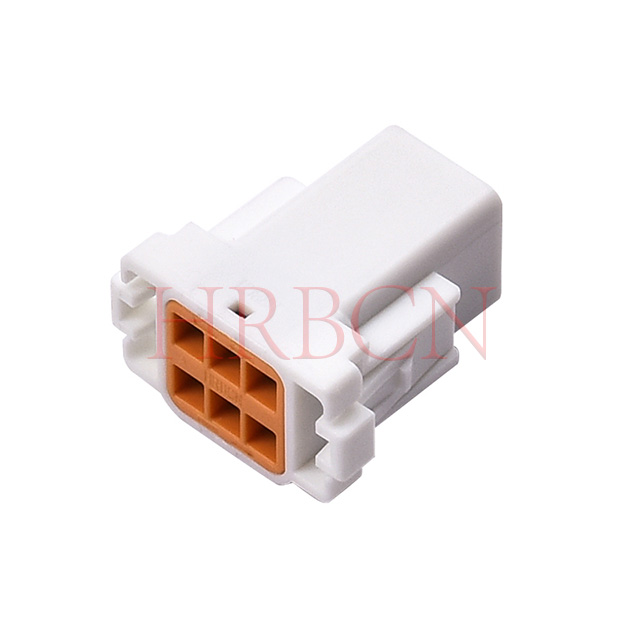

①M30032WP: serie HRB, spina
②1: riga singola; 2: doppia fila
③N: Numero di pin per riga 2/3/4/5/6pin
④Colore alloggiamento: B: Nero, W: Bianco, G: Grigio
⑤Colore tappo di tenuta:
-GN: verde (isolamento cavo diametro esterno 1,5-2,1 mm)
Vuoto: blu (isolamento cavo diametro esterno 1,6-2,4 mm)
M30033WP -N X N -X -P -X
① ② ③ ④ ⑤⑥
①M30033WP: serie HRB, presa
②1: riga singola; 2: doppia fila
③N: Numero di pin per riga 2/3/4/5/6pin
④Colore alloggiamento: B: Nero, W: Bianco, G: Grigio

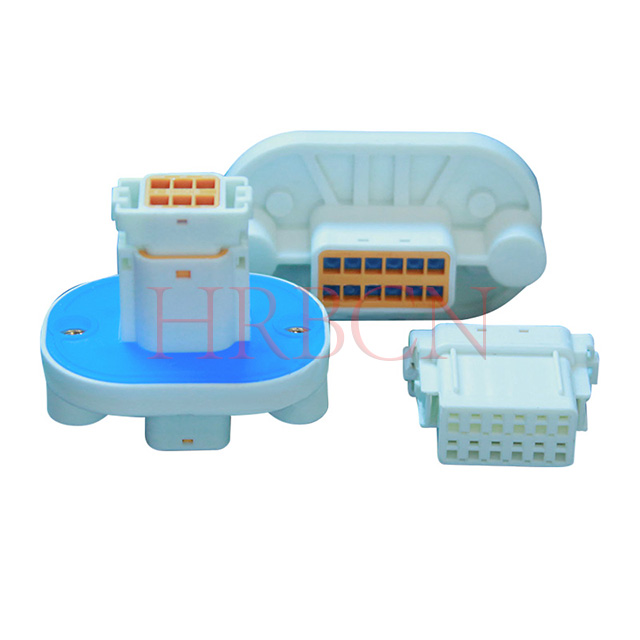

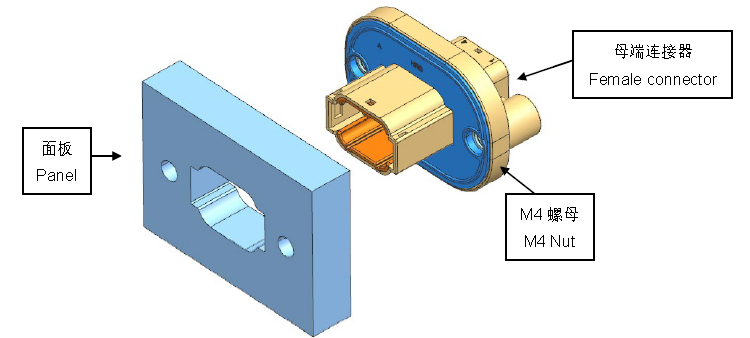

⑤P: Con montaggio a pannello
⑥Colore tappo di tenuta:
-GN: verde (isolamento cavo diametro esterno 1,5-2,1 mm)
Vuoto: blu (isolamento cavo diametro esterno 1,6-2,4 mm)
Caratteristiche principali
Grado di impermeabilità IP67 (IEC 60529), guarnizione in silicone integrata per l'uso in ambienti difficili

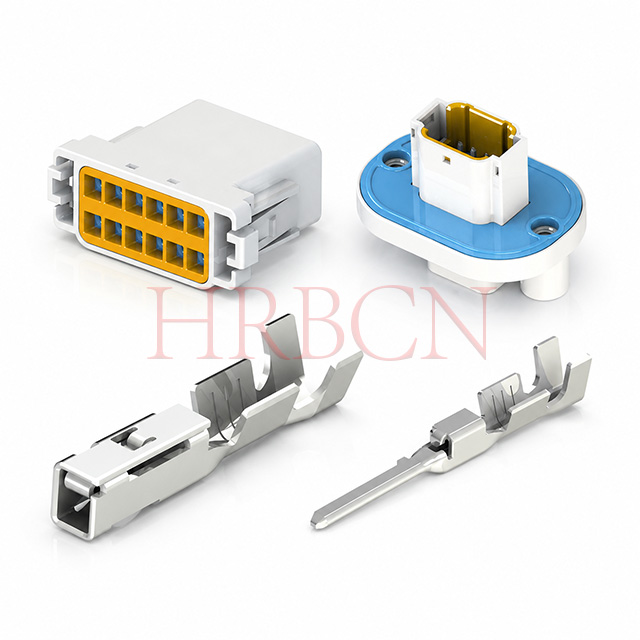

Design con montaggio a pannello con alette di montaggio per una connessione sicura da cavo a cavo
Il blocco secondario TPA impedisce il distacco del terminale da vibrazioni e urti

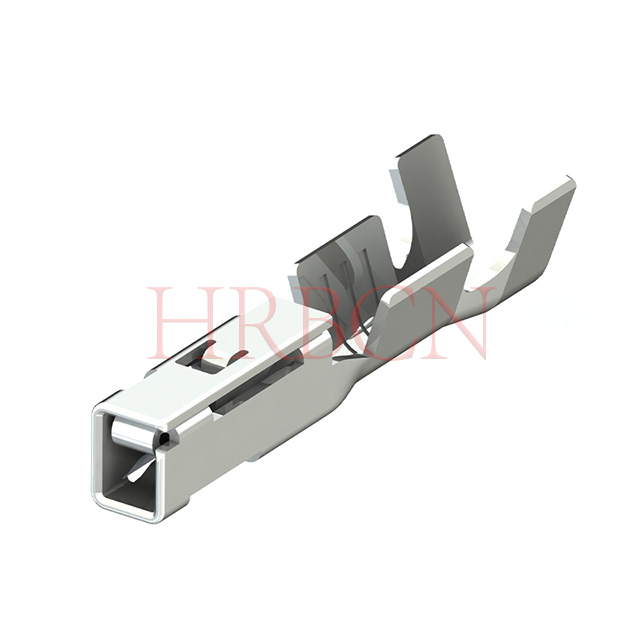

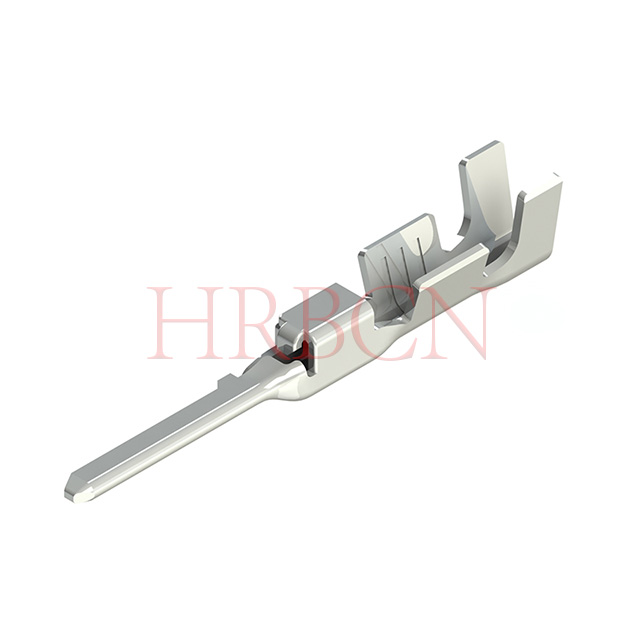

Custodia PBT UL94 V‑0 e contatti in bronzo fosforoso stagnato, intervallo operativo da ‑40 ℃ a +105 ℃
Potenza nominale 10 A/250 V, bassa resistenza di contatto per potenza stabile e trasmissione del segnale
Molteplici opzioni di pin, adatto a cavi AWG 18‑22, conforme a RoHS e REACH

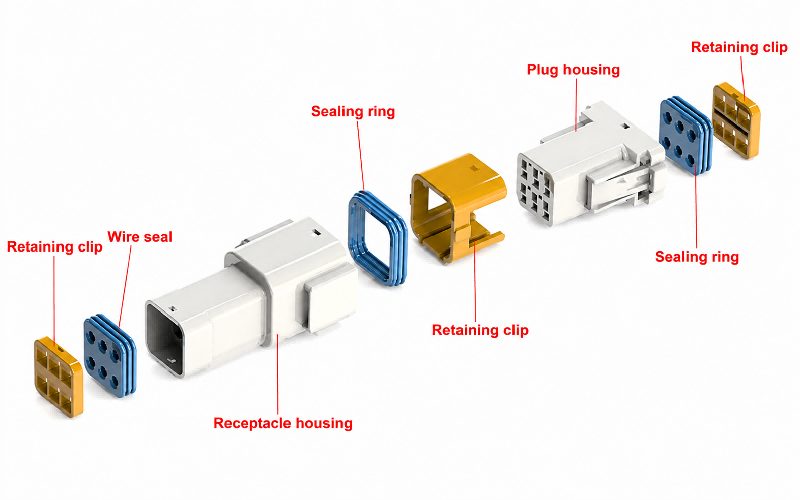

Vista esplosa
Spine impermeabili, clip di fissaggio, anelli di tenuta, terminali e alloggiamenti maschio-femmina lavorano insieme per fornire un accoppiamento affidabile delle estremità dei cavi, protezione sigillante e assemblaggio stabile.
Scenari applicativi
Gli affidabili connettori impermeabili con grado di protezione IP resistono all'umidità esterna, alla polvere e alle fluttuazioni di temperatura, offrendo una trasmissione stabile di potenza e segnale per tosaerba e macchine da giardinaggio all'aperto.
La struttura robusta e il design con bloccaggio antivibrante garantiscono una connessione stabile a lungo termine per i motori industriali, evitando efficacemente l'allentamento dei terminali in caso di vibrazioni di funzionamento continuo.
Il layout compatto + le prestazioni antipolvere e impermeabili si adattano alle complesse condizioni di lavoro dell'azienda agricola, supportando un'alimentazione elettrica sicura e il controllo del segnale per i droni fitosanitari durante le operazioni di irrorazione sui campi.
La struttura di tenuta integrata impedisce l'ingresso di acqua piovana e polvere, garantendo prestazioni di connessione durevoli per i faretti paesaggistici sottoposti a esposizione esterna a lungo termine.
I contatti stabili a bassa resistenza e la struttura anti-shock soddisfano i requisiti di livello automobilistico, realizzando una trasmissione precisa del segnale per i sistemi di controllo della chiusura delle portiere dei veicoli.
La capacità di trasporto di corrente sicura e l'affidabile struttura di bloccaggio supportano un'uscita di potenza stabile e la trasmissione del segnale di controllo, garantendo il funzionamento sicuro quotidiano dei dispositivi di assistenza alla mobilità.
