Domande frequenti tecniche
D: Qual è la lunghezza consigliata della spelatura dei cavi?
R: Il valore di riferimento per la lunghezza della spelatura del cavo è 3,00±0,20 mm.
La lunghezza della spelatura dipende dal tipo di filo e dal metodo di crimpatura e per confermare la lunghezza ottimale della spelatura devono essere utilizzate le condizioni di lavorazione effettive.
Non intaccare o tagliare i conduttori durante l'operazione di spelatura.

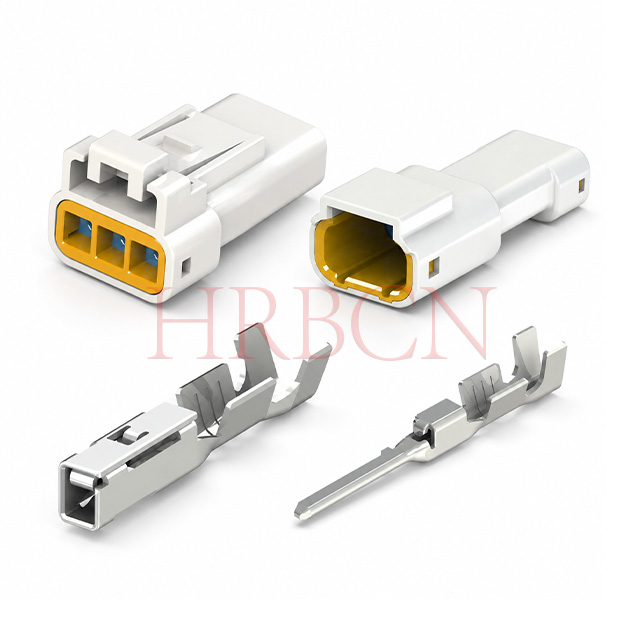

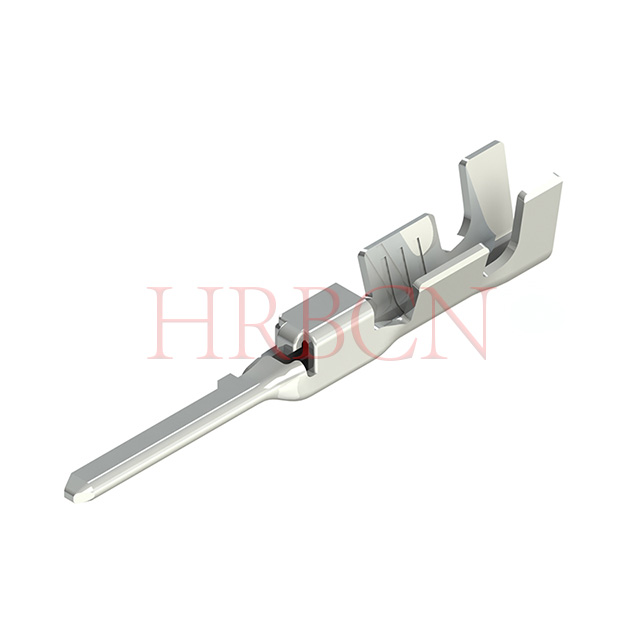

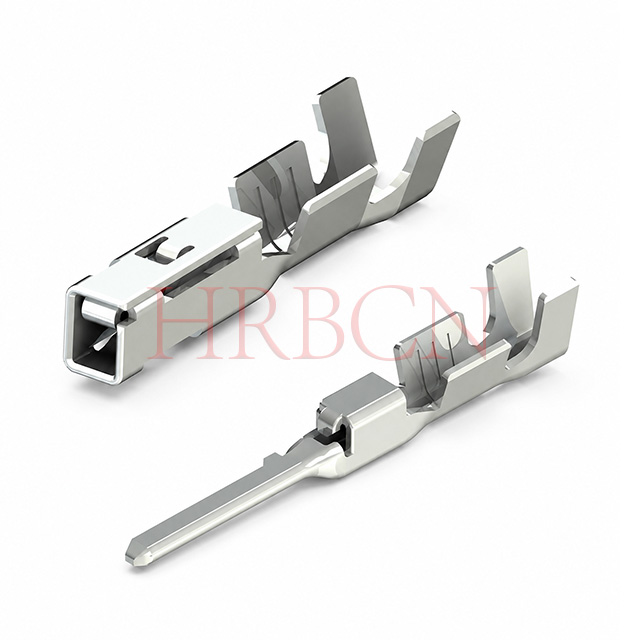

D: Come inserire correttamente il terminale crimpato nell'alloggiamento?
R: Prima di inserire il terminale crimpato, allineare l'orientamento dell'alloggiamento e del terminale per un corretto accoppiamento.
Quando l'apertura della serratura dell'alloggiamento è rivolta verso l'alto, anche il lato con giuntura a cilindro del terminale crimpato deve essere rivolto verso l'alto.
Non ruotare il terminale durante o dopo l'inserimento. La rotazione può causare danni alle guarnizioni in gomma e all'alloggiamento.
Nota: per l'inserimento del terminale: mantenere la superficie liscia verso l'alto, la funzione anti-chiave verso il basso e la giuntura del cilindro del terminale verso l'alto. Un orientamento errato causerà danni all'alloggiamento.
D: Qual è il cablaggio consigliato per il cablaggio in uscita dal connettore?
A：Evitare curve strette di 90 gradi immediatamente all'uscita del cavo del connettore. Una forte piegatura ad angolo retto ridurrà la durata utile del cablaggio e potrebbe causare guasti funzionali. Durante la progettazione del percorso si consiglia una piegatura graduale e delicata del cavo.
D: Cosa è necessario tenere presente durante l'ispezione del prodotto finito dei gruppi di cablaggio?
UN:
1. Utilizzare dispositivi di precisione durante l'ispezione dei cavi e i test di continuità elettrica per evitare di fare leva sul connettore.
2. Eseguire i test di continuità utilizzando la controparte del connettore di accoppiamento (ad es. presa per contatto a linguetta). Non utilizzare test di non corrispondenza
perni. Sostituire periodicamente i connettori di accoppiamento di prova.
3. Sostituire direttamente eventuali connettori, contatti, anelli di tenuta o guarnizioni dei cavi deformati o danneggiati con parti nuove, indipendentemente dalla gravità del danno. Non tentare riparazioni.
4. Verificare che le guarnizioni dei cavi siano posizionate correttamente all'interno dell'alloggiamento.
5. Non eseguire il test del soffio d'aria, poiché ciò potrebbe rimuovere i componenti di tenuta.
D: Quali sono le precauzioni per lo stoccaggio e il trasporto di connettori e cablaggi?
UN:
1. Conservare custodie e contatti crimpati alle seguenti condizioni: temperatura 25 °C ± 5 °C, umidità relativa ≤70% RH. Stai lontano da
luce solare diretta, umidità e polvere. Gli anelli di tenuta e le guarnizioni a filo sono componenti a base di gomma. L'esposizione ai raggi UV causerà l'invecchiamento della gomma e la contaminazione della polvere degraderà le prestazioni di impermeabilità.
2. Maneggiare gli alloggiamenti impilati e i cablaggi con particolare attenzione durante lo stoccaggio e il trasporto.

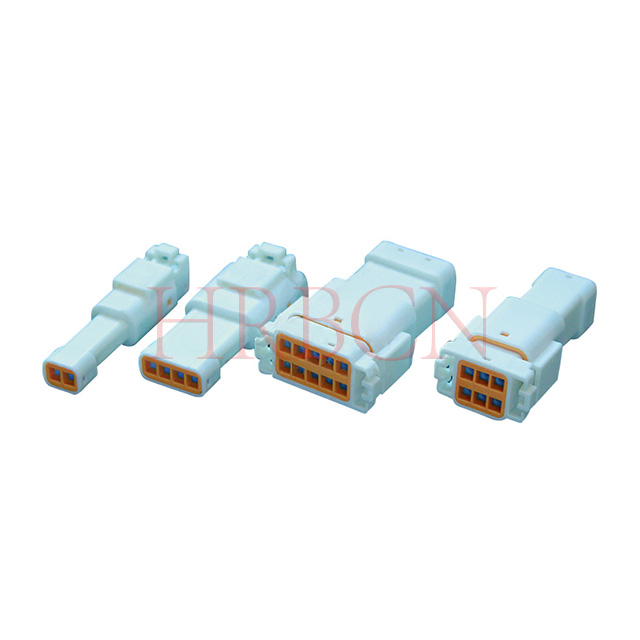

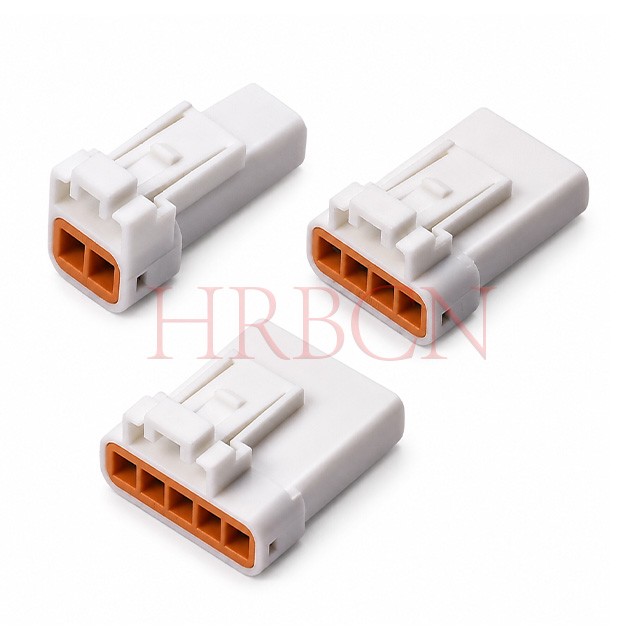

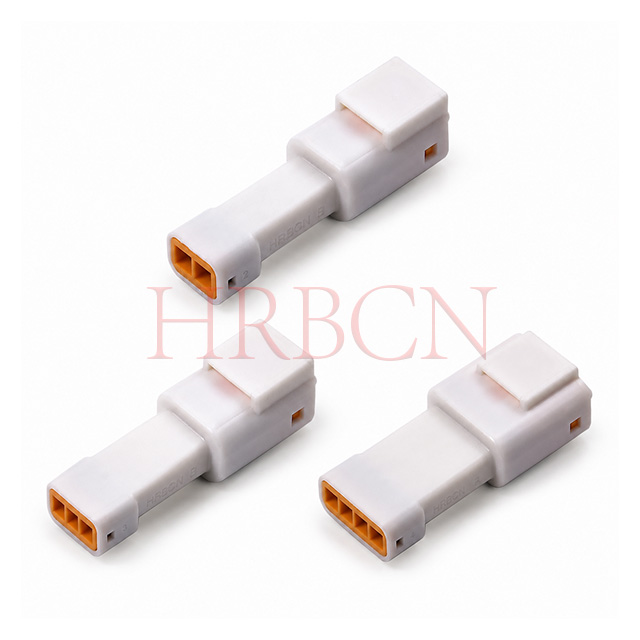

D: Come accoppiare correttamente i connettori impermeabili maschio e femmina?
UN:
⒈Allineare il fermo di bloccaggio del connettore femmina con la leva di bloccaggio del connettore maschio, accoppiarlo lungo l'asse di accoppiamento, senza fare leva.
⒉Spingere insieme i due alloggiamenti finché i blocchi su entrambi i lati non sono completamente innestati. Una volta bloccato si sentiranno due distinti suoni di 'clic'.
posto.
⒊Tirare delicatamente l'alloggiamento del connettore per verificare il bloccaggio sicuro prima della messa in servizio.
D: Come disaccoppiare correttamente questo connettore impermeabile con chiusura a scatto?
UN:
⒈Premere verso il basso la leva di bloccaggio per rilasciare l'interblocco.
⒉Separare gli alloggiamenti maschio e femmina in direzioni opposte.
Importante: NON tirare direttamente i cavi, afferrare sempre l'alloggiamento del connettore per scollegarlo.
