Domande frequenti tecniche
D: Qual è la lunghezza consigliata della spelatura dei cavi?
R: Il valore di riferimento per la lunghezza della spelatura del cavo è 3,00±0,20 mm.
La lunghezza della spelatura dipende dal tipo di filo e dal metodo di crimpatura e per confermare la lunghezza ottimale della spelatura devono essere utilizzate le condizioni di lavorazione effettive.
Non intaccare o tagliare i conduttori durante l'operazione di spelatura.

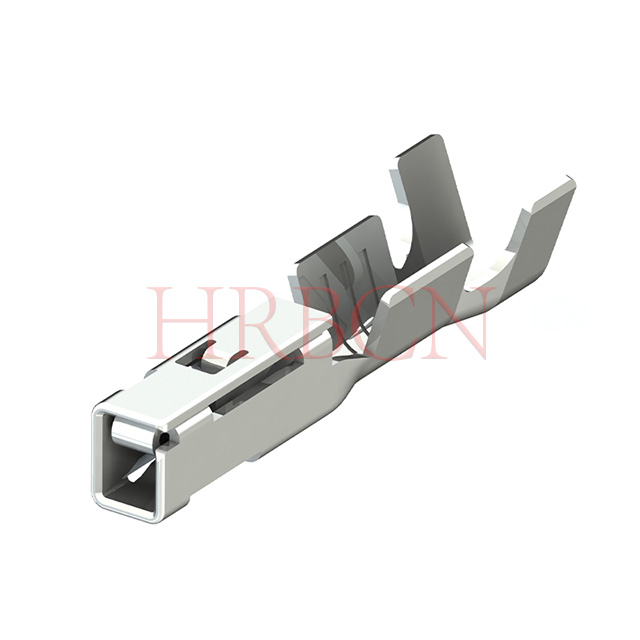

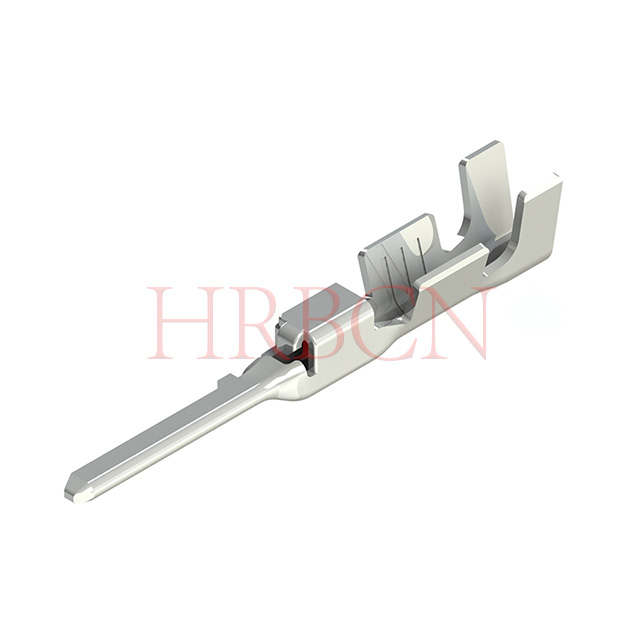

D: Come inserire correttamente il terminale crimpato nell'alloggiamento?
R: Prima di inserire il terminale crimpato, allineare l'orientamento dell'alloggiamento e del terminale per un corretto accoppiamento.
Quando l'apertura della serratura dell'alloggiamento è rivolta verso l'alto, anche il lato con giuntura a cilindro del terminale crimpato deve essere rivolto verso l'alto.
Non ruotare il terminale durante o dopo l'inserimento. La rotazione può causare danni alle guarnizioni in gomma e all'alloggiamento.
Nota: per l'inserimento del terminale: mantenere la superficie liscia verso l'alto, la funzione anti-chiave verso il basso e la giuntura del cilindro del terminale verso l'alto. Un orientamento errato causerà danni all'alloggiamento.
D: Qual è il cablaggio consigliato per il cablaggio in uscita dal connettore?
A：Evitare curve strette di 90 gradi immediatamente all'uscita del cavo del connettore. Una forte piegatura ad angolo retto ridurrà la durata utile del cablaggio e potrebbe causare guasti funzionali. Durante la progettazione del percorso si consiglia una piegatura graduale e delicata del cavo.
D: Cosa è necessario tenere presente durante l'ispezione del prodotto finito dei gruppi di cablaggio?
UN:
1. Utilizzare dispositivi di precisione durante l'ispezione dei cavi e i test di continuità elettrica per evitare di fare leva sul connettore.
2. Eseguire i test di continuità utilizzando la controparte del connettore di accoppiamento (ad es. presa per contatto a linguetta). Non utilizzare test di non corrispondenza
perni. Sostituire periodicamente i connettori di accoppiamento di prova.
3. Sostituire direttamente eventuali connettori, contatti, anelli di tenuta o guarnizioni dei cavi deformati o danneggiati con parti nuove, indipendentemente dal danno
gravità. Non tentare riparazioni.
4. Verificare che le guarnizioni dei cavi siano posizionate correttamente all'interno dell'alloggiamento.
5. Non eseguire il test del soffio d'aria, poiché ciò potrebbe rimuovere i componenti di tenuta.
D: Quali sono le precauzioni per lo stoccaggio e il trasporto di connettori e cablaggi?
UN:
1. Conservare custodie e contatti crimpati alle seguenti condizioni: temperatura 25 °C ± 5 °C, umidità relativa ≤70% RH. Stai lontano da
luce solare diretta, umidità e polvere. Gli anelli di tenuta e le guarnizioni a filo sono componenti a base di gomma. L'esposizione ai raggi UV causerà l'invecchiamento della gomma,
e la contaminazione da polvere peggiorerà le prestazioni di impermeabilità.
2. Maneggiare gli alloggiamenti impilati e i cablaggi con particolare attenzione durante lo stoccaggio e il trasporto.
D: Quali sono le funzioni dell'alloggiamento femmina con chiusura a scatto e dell'alloggiamento femmina con montaggio a pannello?

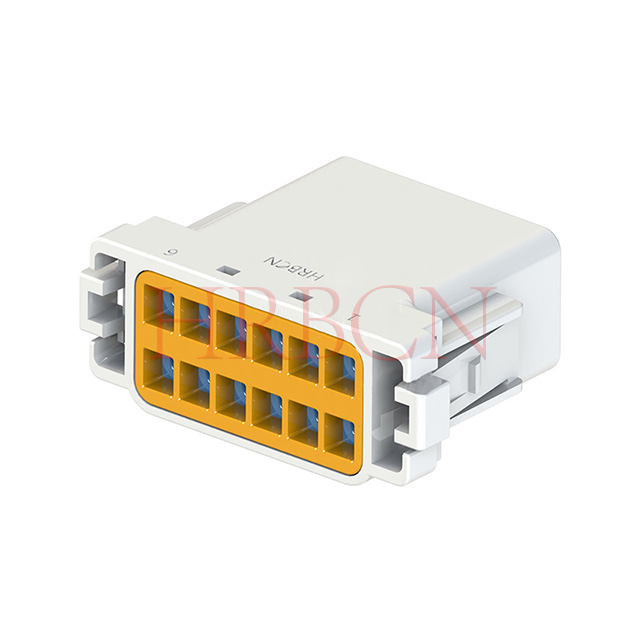

⒈ Custodia femmina con chiusura a scatto (estremità cavo)
Custodia per montaggio su cavo sospesa senza alette di montaggio a pannello. Si blocca all'alloggiamento maschio accoppiato tramite la chiusura incorporata.
Funzione: crimpato sulle estremità del cavo per il collegamento filo-filo. Si muove insieme al cablaggio, non è fissato all'apparecchiatura
telaio. Ideale per cablaggi interni, gruppi di cavi e cavi di prolunga periferici.
⒉Custodia femmina per montaggio a pannello (lato apparecchiatura)
Viene fornito con alette di montaggio, fissate all'apertura della custodia dell'apparecchiatura mediante bulloni M4.
Funzione: Funziona come un'interfaccia esterna fissa sul pannello del dispositivo. Rimane saldamente montato sullo chassis e accetta la spina lato cavo corrispondente.
Fornisce la separazione sigillante tra l'interno e l'esterno dell'apparecchiatura. Ampiamente usato per armadi, alloggiamenti di motori e corpi di droni
porti.
