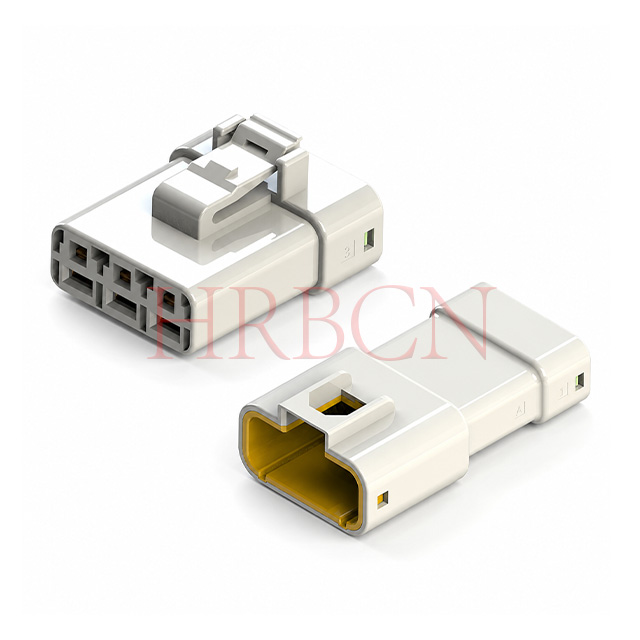

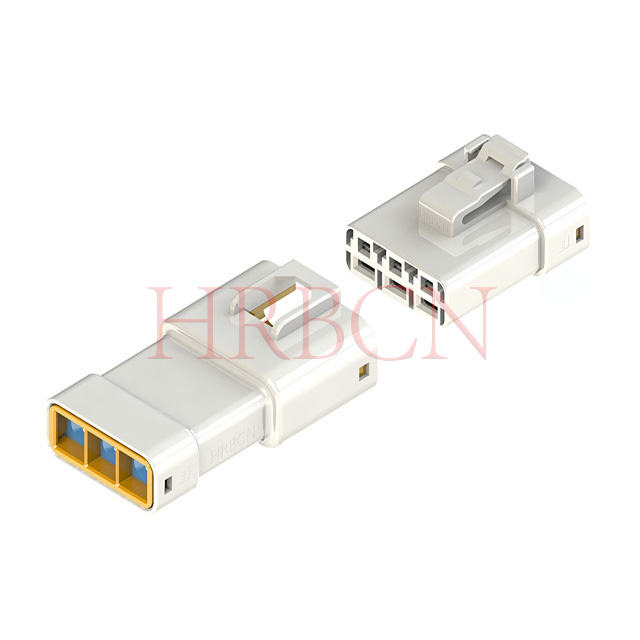

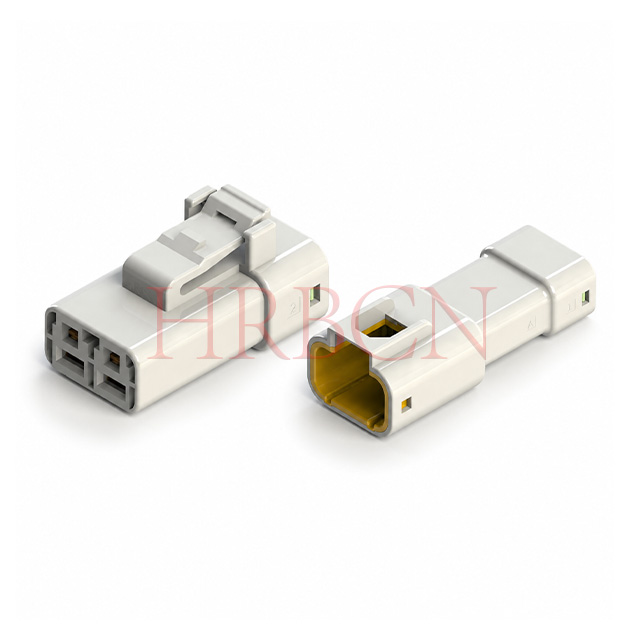

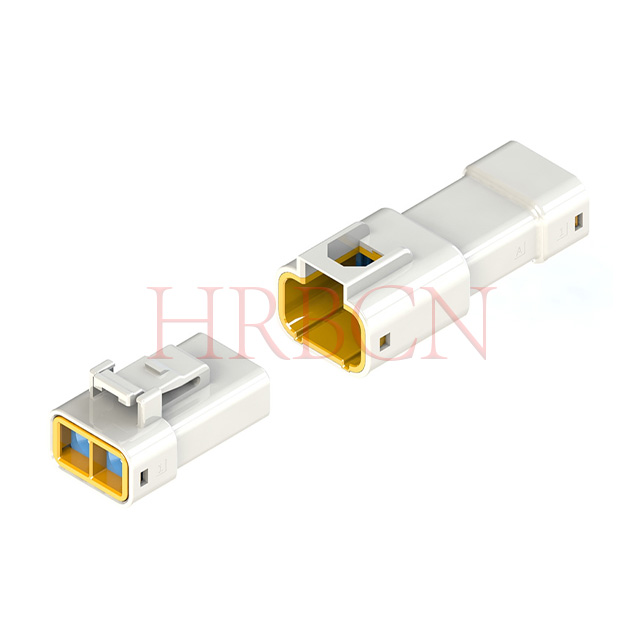

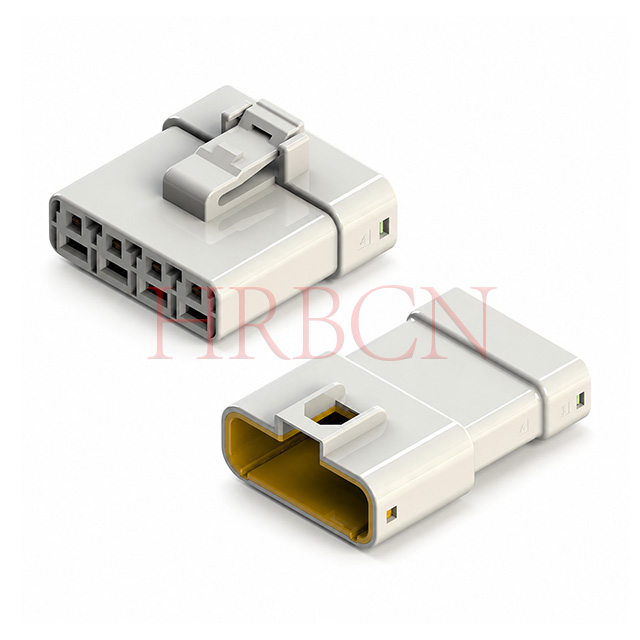

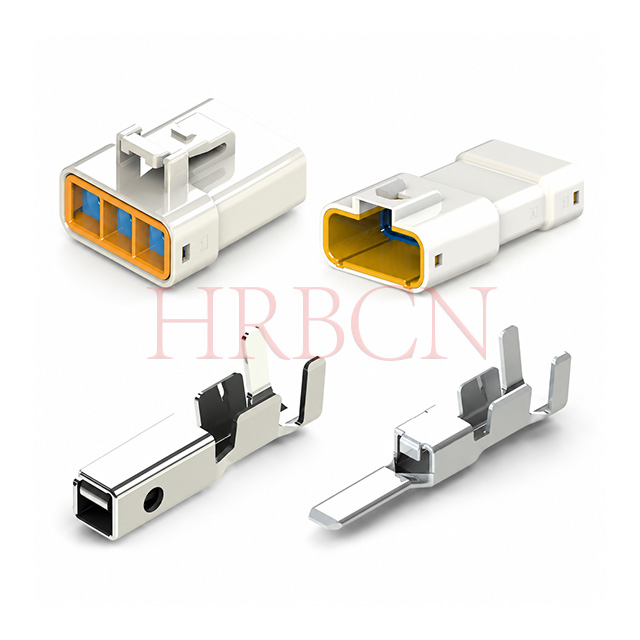

Connettore impermeabile HRB da 6,35 mm per filo a filo

I connettori impermeabili filo-filo HRBCN a fila singola con passo da 6,35 mm sono pienamente conformi agli standard IEC 60529 IP67 antipolvere e impermeabili. Il layout a perni diritti a fila singola presenta una larghezza laterale ridotta e un passaggio del cablaggio diretto, ideale per apparecchiature con spazio di installazione orizzontale limitato e che richiedono un assemblaggio semplice e una manutenzione frequente.
Adottando un alloggiamento PBT ignifugo UL94V-0, tappi di tenuta in silicone integrati e contatti in bronzo fosforoso placcato nichel-stagno, la serie supporta cavi AWG10–18, fornisce una corrente massima di 30 A e una tensione nominale di 600 V e funziona stabilmente in un ampio intervallo di temperature da -40 ℃ ~ +130 ℃. Dotato di doppio sistema di bloccaggio (blocco principale + blocco secondario TPA), impedisce efficacemente il ritiro del terminale in caso di forti vibrazioni. Tutti i modelli superano la certificazione UL, cUL e SGS RoHS e viene fornito un servizio di assemblaggio di cablaggi personalizzati. I sigilli a filo, le clip di fissaggio, gli anelli di tenuta, i terminali e gli alloggiamenti cooperano sinergicamente per realizzare un accoppiamento sicuro, una tenuta affidabile a lungo termine e prestazioni di assemblaggio stabili. Ampiamente applicato in veicoli elettrici, motocicli elettrici, robot AGV, veicoli da trasporto refrigerati, illuminazione mineraria, stoccaggio di energia all'aperto e ambienti marini in nebbia salina.
  • Completamente conforme a RoHS e REACH
  • Certificato UL&cUL
Stato di disponibilità:
Quantità:
  • A-M63501, A-M63502

  • HRBCN

  • 8536909000

Definizione P/N



A-M63501WF-1XN-WX

          ①         ② ③ ④ ⑤

①M63501WF: serie HRB, spina

②1: riga singola;

③N: numero di pin 2/3/4 pin

④Colore: W: bianco

⑤Colore tappo di tenuta:

-1: Verde (isolamento cavo diametro esterno 2,65-3,1 mm)

Vuoto: blu (isolamento cavo diametro esterno 2,9-4,0 mm)


A-M63502WF-1XN-WX

          ①         ② ③ ④ ⑤

①M63502WF: serie HRB, presa

②1: riga singola;

③N: numero di pin 2/3/4 pin

④Colore: W: bianco

⑤Colore tappo di tenuta:

-1: Verde (isolamento cavo diametro esterno 2,65-3,1 mm)

Vuoto: blu (isolamento cavo diametro esterno 2,9-4,0 mm)



Caratteristiche principali



  • Prestazioni IP67 impermeabili e antipolvere per ambienti esterni e umidi

  • Passo dei contatti fisso da 6,35 mm, struttura dell'alloggiamento compatta per assemblaggio in spazi limitati

  • Doppio sistema di chiusura (serratura principale + serratura secondaria TPA) per impedire l'estrazione del terminale

  • Anello di tenuta integrato in silicone per un effetto impermeabile stabile a lungo termine

  • Terminali in bronzo fosforoso con placcatura Ni+Sn, bassa resistenza di contatto e resistenza alla corrosione

  • Ampio intervallo di temperature operative: -40 ℃ ~ +130 ℃

  • Molteplici opzioni di conteggio dei pin per coprire diversi requisiti di connessione di alimentazione e segnale

  • Conformità RoHS, fornitura diretta in fabbrica con servizio di assemblaggio di cablaggi personalizzabile

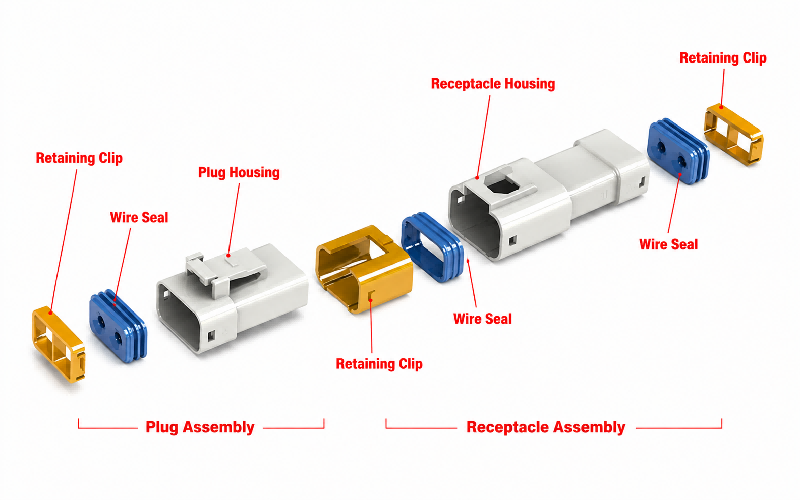

Vista esplosa




Le guarnizioni dei cavi, le clip di fissaggio, gli anelli di tenuta, i terminali e gli alloggiamenti cooperano sinergicamente per fornire prestazioni di accoppiamento sicure, protezione di tenuta affidabile e prestazioni di assemblaggio stabili a lungo termine.


Vista esplosa del connettore impermeabile 6.35



Scenari applicativi



  • Macchine edili

Adatto per escavatori e veicoli tecnici, resistente alle vibrazioni e alle intemperie esterne.

  • Robot logistici AGV

Collegamento di alimentazione stabile per apparecchiature di movimentazione di magazzini automatizzati.

  • Veicoli da trasporto refrigerati

Adattarsi agli ambienti operativi a bassa temperatura a lungo termine.

  • Illuminazione mineraria

Il design impermeabile e antipolvere si adatta alle condizioni umide del tunnel sotterraneo.

  • Attrezzature per lo stoccaggio dell'energia

Supporta la trasmissione ad alta potenza per i sistemi di accumulo di energia esterni.

  • Attrezzatura marina

In grado di affrontare ambienti marini umidi e con nebbia salina.





Domande frequenti tecniche


D: Come inserire i contatti crimpati nell'alloggiamento del connettore?

R: Prima di inserire i contatti crimpati, orientare sia il gruppo dell'alloggiamento del connettore che i contatti per un accoppiamento corretto. Posizionare l'alloggiamento con la funzione di bloccaggio rivolta verso l'alto e allineare il contatto in modo che anche il lato con la cucitura a cilindro sia rivolto verso l'alto.

NON ruotare il contatto durante o dopo l'inserimento; la rotazione potrebbe causare danni alla guarnizione in gomma o incrinare l'alloggiamento.


⒈In caso di contatto con la presa

Passaggio ①: inclinare il contatto crimpato. Appoggiare la punta sulla cavità di accoppiamento dotata di guarnizione. Espandere attentamente l'apertura della guarnizione per evitare di danneggiare la superficie superiore della cavità. Premere la punta del contatto sulla piastra di tenuta in gomma per inserire la sezione scatolata del contatto.

Passaggio ②: raddrizzare il contatto crimpato, quindi inserire la punta della sua sezione scatolata. Spingi il contatto fino in fondo (non fare leva né applicare forza eccessiva) finché non senti un clic.

Passaggio ③: dopo aver sentito un clic udibile al momento dell'inserimento completo del contatto, tirare delicatamente il filo per verificare che il contatto sia bloccato saldamente dalla lancia dell'alloggiamento.


⒉In caso di contatto scheda

Passaggio ①: inserire il contatto crimpato direttamente nell'alloggiamento. Evitare di danneggiare la periferia della cavità a tenuta con la punta contattatrice. Inclinare il contatto verso il lato di bloccaggio della custodia durante l'inserimento può tagliare la piastra di tenuta in gomma e causare l'ingresso della punta del contatto in una cavità vicina. Fare riferimento alla figura seguente; prestare molta attenzione all'orientamento di inserimento.

Passaggio ②: spingere il contatto crimpato fino in fondo. Non fare leva né applicare forza eccessiva, fermarsi quando si sente un clic.

Passaggio ③: dopo aver sentito un clic udibile al momento dell'inserimento completo, tirare delicatamente il filo per verificare che il contatto crimpato sia bloccato saldamente dalla lancia dell'alloggiamento.

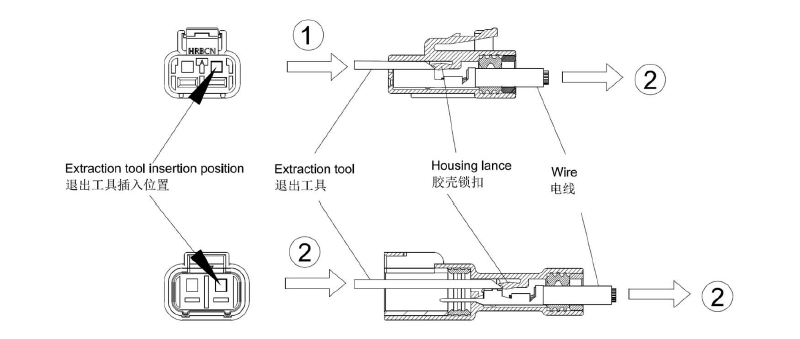

D: Come rimuovere i contatti crimpati dall'alloggiamento dopo un inserimento errato

R: Se un contatto crimpato viene inserito nella cavità sbagliata, la rimozione deve essere eseguita solo da personale qualificato. Non riutilizzare l'alloggiamento o la piastra di tenuta in gomma una volta utilizzati.

Inserire l'utensile di estrazione tra il contatto crimpato e l'alloggiamento dal lato di accoppiamento. Spingere l'utensile in direzione ① per sganciare la lancia dell'alloggiamento dal gancio di bloccaggio dei contatti. Quindi tirare il filo nella direzione ② per rimuovere il contatto dall'alloggiamento.

Come estrarre il contatto dall'alloggiamento?

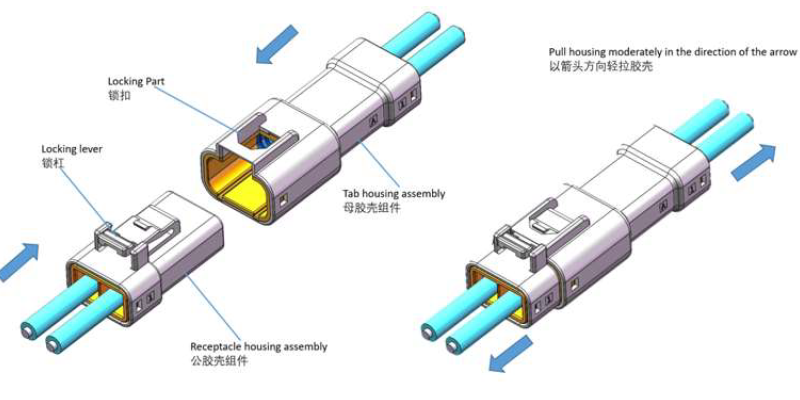

D: Qual è la procedura corretta per accoppiare gli alloggiamenti maschio e femmina di questo connettore impermeabile?

Passaggio ①:  allineare la linguetta di bloccaggio sull'alloggiamento maschio con la leva di bloccaggio dell'alloggiamento della presa, come illustrato nella figura seguente. Eseguire l'accoppiamento lungo l'asse di accoppiamento; non curiosare.

Passaggio ②: accoppiare i due alloggiamenti finché il blocco non è completamente innestato. Verificare il bloccaggio sicuro dell'alloggiamento tirando delicatamente l'alloggiamento. (Si sentirà un clic quando la leva di bloccaggio e la linguetta di bloccaggio sono correttamente agganciate.)

Schema di assemblaggio di A-M63501 e A-M63502

D: Quali sono le differenze tra gli alloggiamenti dei connettori a fila singola e doppia e come effettuare la selezione corretta?

1. Differenze fondamentali tra gli alloggiamenti a fila singola e quelli a fila doppia

Alloggiamento a fila singola

Struttura: perni disposti su una linea retta; larghezza laterale compatta, passaggio dei cavi semplice

Funzionalità elettrica: numero limitato di pin (solitamente 2/3/4 pin per la serie da 6,35 mm); carico di corrente totale inferiore per spazio laterale dell'unità

Vantaggio dell'assemblaggio: facile allineamento durante l'accoppiamento, basso tasso di errore di inserimento cieco; comoda operazione di inserimento ed estrazione del terminale

Caratteristiche dello spazio: occupazione orizzontale ristretta, richiede un'altezza di installazione verticale sufficiente

Alloggiamento a doppia fila

Struttura: Perni disposti su due file parallele; maggiore densità di pin all'interno di una larghezza dell'alloggiamento limitata

Funzionalità elettrica: supporta più pin (4/6/8 pin ecc.) per integrare segnali/alimentazione multicircuito; cablaggio centralizzato per più circuiti

Nota di montaggio: Richiede un preciso allineamento anti-errore; requisiti operativi leggermente più elevati per il caricamento del terminale

Caratteristiche dello spazio: consente di risparmiare altezza di installazione verticale, adatto a scenari di spazio verticale ristretto


2. Regole di selezione standard

Scegli un alloggio a fila singola se:

Sono necessari solo 2~4 segnali/alimentazione del circuito, non sono necessarie ulteriori posizioni dei pin

L'apparecchiatura ha uno spazio di installazione orizzontale ristretto e una larghezza riservata laterale limitata

L'assemblaggio in loco richiede un funzionamento semplice, una manutenzione frequente e uno smontaggio

È necessario un cablaggio separato e indipendente per ciascun circuito, evitando interferenze incrociate del cablaggio multi-fila

Scegli un alloggio a doppia fila se:

È necessario integrare più di 4 circuiti ed è necessaria la disposizione del cablaggio centrale

L'involucro dell'apparecchiatura ha un'altezza verticale limitata, è necessario aumentare la densità dei pin senza ampliare la larghezza dell'alloggiamento

La trasmissione multicanale di alimentazione e segnale è necessaria per moduli come controller e unità di controllo principali AGV

È necessaria una gestione unificata del cablaggio per ridurre l'occupazione sparsa dei connettori su fila singola






Valutazione attuale
30Amax.(AWG10)
25 A massimo (AWG12)
Valutazione della tensione
600 V CA CC
Intervallo di temperatura
Da -40 ºC a +130 ºC
Resistenza di contatto
≤20mΩMax
Resistenza di isolamento
1000 MΩ minimo
Resistenza alla tensione
2200 V CA/minuto
Grado impermeabile
IP67 della norma IEC 60529
Applicabilità del terminale
AWG10
AWG16-12
AWG18-16
Materiale
Contatti: lega di rame
Custodia: PBT
Anello di tenuta/tappo: Silicone
Fine
Placcatura in stagno su Ni sull"area di contatto
Sigillabile
