Hai una scelta importante nell'elettronica. Un connettore filo-filo collega due fili insieme. Un connettore filo-scheda collega un filo a una scheda a circuito stampato. HRB&HRBCN Connector è un'azienda affidabile per entrambi i tipi. Aiutano le industrie che hanno bisogno che le cose funzionino bene. Nelle automobili, i connettori filo-filo sono quelli maggiormente utilizzati . Funzionano bene anche quando le cose si fanno difficili. Scegliere il connettore giusto aiuta le cose a funzionare meglio e a adattarsi insieme.
Chiave da asporto | Impatto |
La protezione dalle sollecitazioni meccaniche assorbe le forze dannose prima che colpiscano i punti di connessione | Riduce la possibilità che le cose si rompano nelle parti in movimento |
Il connettore che scegli influisce sul funzionamento del tuo progetto nella vita reale.
Punti chiave
I connettori filo-filo uniscono due fili insieme. Sono utili per soluzioni rapide e modifiche in molti usi.
I connettori filo-scheda collegano i cavi direttamente ai circuiti stampati. Ti consentono di connettere le cose velocemente e senza strumenti nei sistemi elettronici.
Scegliere il connettore giusto fa sì che il tuo sistema funzioni meglio e duri più a lungo. Questo è molto importante nei luoghi difficili dove le cose devono essere forti.
I connettori HRB e HRBCN ti offrono molte scelte e aiuto. Questo ti assicura di ottenere quello migliore per il tuo progetto.
Quando scegli un connettore, pensa sempre a ciò di cui ha bisogno il tuo progetto, come spazio, energia e ambiente.
Cos'è un connettore filo-filo
Definizione e funzione
Un connettore filo-filo ti aiuta a unire due o più fili. Non è necessario utilizzare la saldatura per questo. Effettua una connessione sicura tra i cavi di un sistema. Questo connettore non va direttamente a un circuito stampato. Collega i fili in modo da poter inviare energia o segnali dove necessario. Questi connettori vengono utilizzati quando è necessario cambiare rapidamente le cose. Semplificano la creazione, la riparazione o l'aggiornamento dei sistemi.
Caratteristiche del prodotto del connettore HRB e HRBCN
Se scegli un connettore filo-filo HRB&HRBCN, otterrai qualcosa di resistente e flessibile. Questi connettori sono disponibili in molti tipi, come alloggiamenti maschio e femmina, terminali a crimpare e scelte di pin-header. Utilizzano materiali resistenti per mantenere le connessioni stabili, anche in caso di calore o scosse. Ottieni molte opzioni e un processo di produzione interno completo. Ciò ti offre una qualità costante e più scelte per il tuo progetto. I connettori HRB e HRBCN hanno certificazioni globali come UL e VDE. Puoi fidarti che sono sicuri e funzionano bene.
Caratteristica | Connettori HRB e HRBCN | Altri marchi leader |
Ampia gamma di specifiche | Include alloggiamenti maschio e femmina, terminali a crimpare e configurazioni multiple di pin-header. | Configurazioni limitate disponibili. |
Portafoglio di componenti versatile | Progettato con materiali durevoli per una trasmissione elettrica stabile sotto stress. | Varia significativamente in termini di durata. |
Prestazioni affidabili | Garantisce prestazioni costanti in applicazioni impegnative come quelle automobilistiche e industriali. | Le prestazioni possono variare in base all'applicazione. |
Supporto completo | Offre servizi pre-vendita, in-vendita e post-vendita per la soddisfazione del cliente. | I servizi di supporto potrebbero essere limitati. |
Produzione interna completa | Pieno controllo sul processo produttivo per qualità e flessibilità. | La produzione esternalizzata può influire sulla qualità. |
Certificazioni Internazionali | Soddisfa gli standard globali tra cui le certificazioni UL, VDE e USCAR. | La conformità alla certificazione può variare. |
Applicazioni tipiche
I connettori filo-filo sono utilizzati in molti campi. Nelle fabbriche collegano sistemi PLC , pannelli di controllo e sensori. I quadri e gli armadi elettrici li utilizzano per rendere il cablaggio semplice e veloce. I sistemi di illuminazione, come le luci a LED e le configurazioni a soffitto, utilizzano questi connettori per un lavoro facile e sicuro. Negli edifici li vedi nelle scatole elettriche, nelle giunzioni e nelle prese.
Area di applicazione | Descrizione |
Automazione di fabbrica e robotica | Indispensabile per collegare macchinari e sistemi di controllo. |
Sistemi di controllo e monitoraggio dei processi | Garantisce una trasmissione e un controllo affidabili dei dati. |
Automazione degli edifici e controllo HVAC | Facilita la gestione efficiente dei sistemi costruttivi. |
È inoltre possibile utilizzare un connettore filo-filo per unire un filo a un connettore filo-scheda. Questo ti aiuta a collegare facilmente diverse parti del tuo sistema.

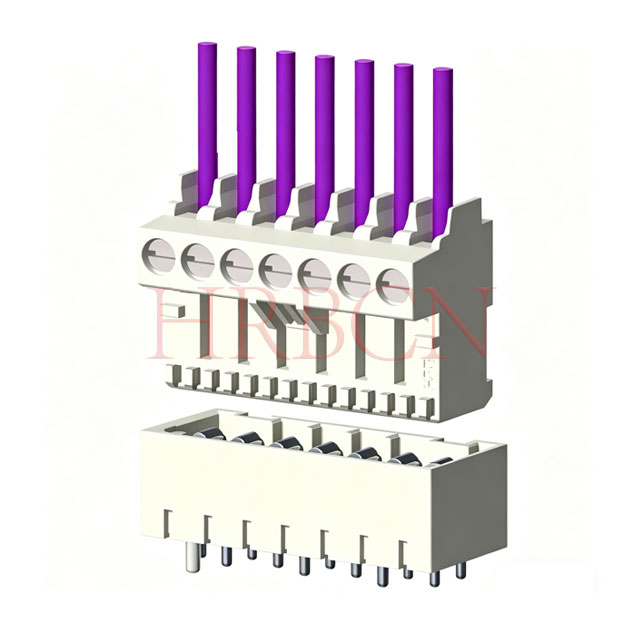

Che cos'è un connettore cavo-scheda
Definizione e funzione
Un connettore filo-scheda consente di collegare un filo a una scheda a circuito stampato. Non è necessario utilizzare la saldatura per questo lavoro. Questo connettore aiuta a creare collegamenti forti e stabili nell'elettronica. Puoi aggiungere o togliere cavi velocemente. Ciò consente di risparmiare tempo quando costruisci o aggiusti le cose. Il connettore cavo-scheda può inviare sia segnali che alimentazione. Funziona per molti tipi di progetti.
Caratteristiche del prodotto del connettore HRB e HRBCN
Se scegli un connettore cavo-scheda HRB e HRBCN, ottieni funzionalità intelligenti che ti aiutano a lavorare meglio e in modo più sicuro . Questi connettori ti consentono di unire i cavi alla scheda senza attrezzi o saldature. Il loro design si adatta a molti spessori di PCB. I connettori ti impediscono di inserirli nel modo sbagliato. Hanno diverse scelte di codifica per le tue esigenze. Puoi usarli più di 50 volte grazie ai loro contatti a molla. La sicurezza è importante, quindi puoi toccarli mentre lavorano.
Caratteristica/vantaggio | Descrizione |
Accoppiamento diretto | Si collega direttamente al PCB senza saldature |
Nessuna intestazione richiesta | Consente il montaggio affiancato senza perdere i fori |
Protezione dell'accoppiamento | Previene lo smarrimento durante l'installazione |
Varietà di codifica | Offre molteplici opzioni di codifica per soddisfare le esigenze dei clienti |
Accoppiamento senza attrezzi | Non sono necessari strumenti o saldature per la connessione |
Spessore del PCB | Compatibile con vari spessori PCB (da 1,36 mm a 1,64 mm) |
Cicli di accoppiamento | Supporta oltre 50 cicli di accoppiamento tramite contatti caricati a molla |
Sicurezza | Progettato per un tocco sicuro durante il funzionamento |
Applicazioni tipiche
I connettori filo-scheda sono utilizzati in molti settori. Ti aiutano a costruire buoni sistemi elettronici in molti luoghi.
Suggerimento: utilizzare un connettore filo-scheda se si desiderano collegamenti veloci, sicuri e ripetibili tra i cavi e una scheda a circuito stampato. Ciò rende la costruzione delle cose più rapida e affidabile.
Confronto tra connettore filo-filo e connettore filo-scheda
Tipo e struttura della connessione
È importante sapere come funziona ciascun connettore prima di sceglierne uno. Un connettore filo-filo unisce due fili o cavi insieme. Questo crea un percorso agevole per il flusso dell'elettricità. In questi connettori è possibile trovare terminali a crimpare, connettori multipin rotondi e terminali a forcella in linea. Le persone utilizzano connettori filo-filo per realizzare cablaggi, automobili e barche. Sono utilizzati anche in progetti militari e spaziali.
Un connettore filo-scheda invia alimentazione o segnali da un filo a una scheda a circuito stampato. Questi connettori hanno spesso contatti maschio a crimpare in una custodia di plastica che si adatta alle basette PCB. I connettori filo-scheda possono essere morsettiere a vite, connettori IDC o prese a crimpare-filo. Li vedi nei pannelli di controllo e nei dispositivi elettronici.
Tipo di connettore | Descrizione | Applicazioni |
Cavo a cavo | Collega due fili o cavi discreti per un percorso elettrico ininterrotto. | Produzione di cablaggi, automobilistico, marino, militare, aerospaziale |
| Include terminali a crimpare, connettori circolari multipin, terminali a forcella in linea. |
|
Cavo-scheda | Indirizza l'alimentazione o i segnali dai cavi direttamente su un PCB. | Pannelli di controllo industriali, dispositivi elettronici |
| Presenta contatti maschio a filo crimpato in un alloggiamento di plastica che si accoppia con le basette PCB. | Morsettiere a vite, IDC, prese a crimpare |
Il connettore HRB&HRBCN offre entrambi i tipi con molte scelte. I connettori utilizzano materiali resistenti e un design accurato per connessioni stabili.
Installazione e integrazione
Vuoi che la configurazione sia facile e veloce. I connettori filo-filo ti consentono di unire due fili senza troppi problemi. Non sono necessari strumenti speciali o saldature. Per questi connettori è possibile utilizzare alloggiamenti a crimpare o a scatto. Questo rende il mettere insieme le cose veloce e semplice.
I connettori filo-scheda uniscono i fili a un circuito stampato. A volte è necessario saldare o crimpare i contatti. Devi pensare a come si adatta il connettore al PCB e come funziona con l'elettricità. Questi connettori ti aiutano ad aggiungere cavi ai sistemi elettronici in modo attento.
Connettore filo-filo: unisce due fili con semplici metodi meccanici.
Connettore cavo-scheda: unisce i cavi a un PCB, a volte necessita di saldatura o crimpatura.
Connettore cavo-scheda: richiede un'attenta pianificazione per il montaggio su PCB e l'elettricità.
Il connettore HRB&HRBCN rende entrambi i tipi facili da installare. Ottieni opzioni che non richiedono strumenti e hanno parti di bloccaggio sicure. Questo ti aiuta a risparmiare tempo e semplifica la connessione.
Suggerimento: scegli il connettore adatto alle esigenze di configurazione del tuo progetto. Le connessioni meccaniche veloci aiutano con riparazioni rapide. Le connessioni PCB sono utili per l'elettronica avanzata.
Affidabilità e durata
Hai bisogno di connettori di cui ti puoi fidare nei luoghi difficili. I connettori filo-filo di HRB&HRBCN Connector utilizzano materiali resistenti. Possono sopportare tremori, calore e duro lavoro. Ottieni risultati costanti in automobili, fabbriche e barche.
Anche i connettori filo-scheda sono molto affidabili. Il connettore HRB&HRBCN utilizza buoni materiali e design intelligenti. Ottieni connessioni sicure che non arrugginiscono o si rompono a causa delle intemperie. Questi connettori possono essere utilizzati più volte e mantengono costanti alimentazione e segnali.
Caratteristica | Connettore filo-filo | Connettore cavo-scheda |
Resistenza meccanica | Elevata resistenza alle vibrazioni e alle sollecitazioni | Robusto montaggio su PCB e design dei contatti |
Durabilità ambientale | Resiste al calore e alle condizioni difficili | Resiste alla corrosione e all'umidità |
Affidabilità elettrica | Trasmissione stabile di potenza e segnale | Instradamento coerente del segnale al PCB |
Flessibilità di integrazione | Adattabile a varie configurazioni di cablaggio | Supporta layout elettronici complessi |
Il connettore HRB&HRBCN garantisce che ogni connettore soddisfi gli standard mondiali. Puoi sentirti sicuro perché hanno UL, VDE e altre certificazioni.
Nota: buoni connettori aiutano le tue macchine a lavorare più a lungo e necessitano di meno riparazioni. I design robusti mantengono i tuoi sistemi funzionanti.
Pro e contro di ciascun tipo di connettore
Vantaggi del connettore filo-filo
Se scegli un connettore filo-filo , otterrai molte cose positive per il tuo progetto.
Questi connettori sono facili da usare. A molti lavoratori piace questo perché li aiuta a lavorare più velocemente e a fermarsi meno.
Sono forti e durano a lungo. I buoni connettori possono funzionare più a lungo, anche in luoghi difficili. Alcuni rapporti dicono che durano almeno la metà di quelli normali.
Aiutano a mantenere le cose al sicuro. Usare il modo giusto per collegare i cavi può rendere le cose fino al 30% più sicure. . Ciò significa che i cavi rimangono ben saldi e il tuo sistema è più sicuro.
Puoi usarli in moltissimi lavori. Lavorano anche nelle automobili e nelle fabbriche.
Mantengono costanti la potenza e i segnali. Anche se le cose tremano o si surriscaldano, la connessione rimane forte.
Suggerimento: utilizzare un connettore filo-filo se è necessario riparare o modificare rapidamente i cavi.
Vantaggi del connettore filo-scheda
Un connettore cavo-scheda presenta vantaggi speciali, soprattutto per l'elettronica.
Risparmia spazio. Le sue dimensioni ridotte ti consentono di adattarlo in spazi ristretti.
È basso e piatto. Con un'altezza di soli 9,8 mm , si adatta dove non c'è molto spazio.
Puoi usarlo in molti modi. Funziona con l'elettronica economica e altre cose.
Crea collegamenti forti e ripetibili. Puoi aggiungere o rimuovere rapidamente i cavi, il che aiuta durante la costruzione o la riparazione delle cose.
Aiuta con nuovi progetti. Puoi collegare i cavi direttamente a un circuito stampato, il che fa funzionare meglio il tuo sistema.
Nota: pensa sempre a dove e come utilizzerai il connettore. Scegliere quello giusto mantiene la potenza e i segnali funzionanti.
Scegliere il connettore giusto per la tua applicazione
Considerazioni sull'applicazione e sull'ambiente
Pensa a dove utilizzerai il connettore. I luoghi all’aperto e in fabbrica possono essere difficili. Pioggia, polvere, sostanze chimiche e clima caldo o freddo possono causare problemi. Se hai bisogno di un connettore esterno, cerca parti di tenuta come guarnizioni , o-ring o invasature. Queste parti tengono lontani acqua, polvere e sostanze chimiche. Questo aiuta la tua connessione a rimanere forte.
Fattore ambientale | Specifica |
Valutazione di tenuta | IP67 o superiore per ambienti esterni o umidi |
Resistenza chimica | Deve resistere all'olio motore e all'antigelo |
Intervallo di temperatura | da -40°C a 125°C per lo standard; fino a 150°C per ambienti ad alta temperatura |
Le classificazioni IP mostrano la capacità dei connettori di bloccare polvere e acqua.
Per il lavaggio o l'uso subacqueo, scegli connettori IP68 o IP69K.
La luce solare e i cambiamenti di temperatura sono importanti per gli allestimenti all’aperto.
Nelle fabbriche, potrebbe essere necessario un connettore filo-filo in grado di gestire le vibrazioni e il calore. Per l'elettronica domestica intelligente, un connettore cavo-scheda di piccole dimensioni e con una buona tenuta aiuta il sistema a durare più a lungo.
Suggerimento: abbina sempre le caratteristiche del connettore al tuo lavoro. Ciò mantiene il tuo sistema sicuro e previene i problemi.
Requisiti tecnici e di progettazione
È inoltre necessario controllare i dettagli tecnici prima di scegliere un connettore. Pensa a quanta corrente e tensione necessitano il tuo sistema. Il passo e le dimensioni del connettore determinano quanta potenza può trasportare e quanto spazio utilizza. Le piazzole piccole vanno bene per i dispositivi di piccole dimensioni. I tiri grandi funzionano per una maggiore potenza.
Fattore di progettazione | Descrizione |
Elettrico | Controllare la corrente e la tensione più elevate. Mantieni i segnali forti nei circuiti veloci. |
Meccanico | Guarda la spaziatura dei pin, quanto dura e le parti di bloccaggio per una perfetta aderenza. |
Ambientale | Assicurarsi che il connettore possa sopportare calore, umidità, polvere e vibrazioni. |
Assemblea | Scegli connettori facili da installare e che aiutano a evitare errori. Ciò consente di risparmiare tempo e denaro. |
Utilizzare connettori con materiali che non arrugginiscano e abbiano una buona placcatura.
Assicurati che il numero di pin sia adatto alle tue esigenze di alimentazione e segnale.
Per lavori impegnativi, scegli connettori con serrature robuste e contatti stabili.
Posizionare i connettori vicino al bordo della scheda per essere facilmente raggiungibili, soprattutto nei sistemi cavo-scheda.
Nei piccoli dispositivi, non piegare i fili vicino ai giunti di saldatura. Utilizzare un pressacavo per evitare crepe.
Se è necessario collegare un cavo al connettore della scheda in uno spazio ristretto, sceglierne uno piatto e facile da assemblare. Per i cablaggi di automobili o macchinari, un connettore filo-filo con blocchi robusti e potenza elevata funziona meglio.
Supporto e soluzioni per connettori HRB e HRBCN
Non devi scegliere da solo. HRB&HRBCN Connector fornisce l'aiuto di esperti in ogni fase. Puoi ricevere consigli prima dell'acquisto, in modo da scegliere il connettore giusto. Quando ordini, ottieni un account manager che ti tiene aggiornato e risponde alle tue domande. Dopo l'acquisto, riceverai assistenza tecnica rapida e risoluzione dei problemi. Il team promette di risolvere qualsiasi problema in 24 ore.
Tipo di servizio | Descrizione |
Servizio pre-vendita | Ottieni consulenza da esperti e aiuto nella scelta del connettore migliore per il tuo lavoro. |
Servizio in vendita | Gestione dell'account per una produzione e una consegna fluide. |
Servizio post-vendita | Assistenza tecnica a lungo termine e risoluzione rapida dei problemi, con risposte entro 24 ore. |
Puoi richiedere anche soluzioni personalizzate. Il team di ricerca e sviluppo di HRB&HRBCN Connector può realizzare connettori adatti alle tue esigenze. Funziona con speciali sistemi cavo-scheda o connettori robusti per apparecchiature elettriche esterne.
Nota: il connettore giusto rende il tuo progetto più sicuro, più affidabile e più facile da realizzare. Contatta HRB&HRBCN Connector per assistenza e soluzioni personalizzate adatte al tuo lavoro.
Ora conosci le grandi differenze tra i connettori filo-filo e filo-scheda. Scegliere il connettore giusto fa sì che il tuo sistema funzioni meglio e duri più a lungo. Aiuta a risolvere i problemi e a risparmiare denaro sulle riparazioni. Il connettore HRB&HRBCN è noto per essere affidabile , utile in molti modi e di grande aiuto:
Punti di forza | Descrizione |
Affidabilità | Funziona bene anche in luoghi difficili |
Versatilità | Può essere utilizzato in molti tipi di sistemi |
Supporto | Gli esperti ti aiutano prima e dopo l'acquisto |
Domande frequenti
Qual è la differenza principale tra i connettori filo-filo e filo-scheda?
Un connettore filo-filo unisce due fili insieme. Un connettore filo-scheda collega un filo a una scheda a circuito stampato. Ognuno è fatto per un lavoro diverso nell'elettronica.
Come scelgo il connettore giusto per il mio progetto?
Pensa a ciò di cui ha bisogno il tuo progetto. Guarda dove lo utilizzerai e cosa deve fare. Controlla quanto spazio hai, quanta energia ti serve e quanto deve essere sicuro. Se non sei sicuro, chiedi aiuto a HRB&HRBCN Connector.
Posso utilizzare questi connettori in ambienti difficili?
Entrambi i tipi lavorano in luoghi difficili. Scegli connettori con guarnizioni come guarnizioni o o-ring. Assicurati che abbiano valutazioni come IP67 per bloccare acqua e polvere.
I connettori HRB&HRBCN sono certificati per gli standard internazionali?
HRB&HRBCN Connector realizza connettori che soddisfano le regole mondiali. Hanno certificazioni come UL, VDE e TUV. Ciò significa che sono sicuri e funzionano bene nel tuo sistema.
Con quale frequenza posso collegare e scollegare questi connettori?
È possibile collegare e scollegare i connettori filo-scheda più di 50 volte. Anche i connettori filo-filo durano per molti usi. Ciò semplifica la creazione e la riparazione dei sistemi.
Suggerimento: leggere sempre la scheda tecnica del prodotto per conoscere i dettagli esatti e quante volte è possibile utilizzare il connettore.
