Le principali domande sui connettori elettrici e le risposte degli esperti

Ogni giorno utilizzi connettori elettrici senza nemmeno accorgertene. Funzionano all'interno della tua auto, del caricabatterie del telefono e delle apparecchiature ospedaliere. Un connettore elettrico unisce i circuiti, consentendo il flusso di alimentazione e dati tra le parti. Funziona come un ponte per l'elettricità.

Scegliere il connettore sbagliato può causare guasti al sistema, costosi tempi di inattività e rischi per la sicurezza. Gli ingegneri devono affrontare molti tipi e standard quando fanno questa scelta. Hai bisogno di prestazioni affidabili in ogni applicazione.

Questo articolo proviene da ingegneri esperti di connettori. Rispondiamo alle domande più comuni su tipi, selezione, standard e risoluzione dei problemi. Imparerai consigli pratici e supportati da esperti che potrai utilizzare subito nei tuoi progetti. Comprendere la selezione dei connettori protegge i tuoi progetti e migliora l'affidabilità complessiva.

Punti chiave

• Per evitare surriscaldamenti e guasti, scegli i valori nominali dei connettori che corrispondono alla tensione e alla corrente del tuo sistema.

• Utilizza connettori IP67 o IP68 in aree umide o polverose per tenere lontani acqua e sporcizia.

• Scegli connettori dotati di serrature resistenti e placcatura in oro per luoghi soggetti a forti vibrazioni o uso intenso.

• Cerca le certificazioni UL, IEC o MIL-SPEC per assicurarti che la parte sia sicura e funzioni bene.

• Puoi eliminare i problemi di connessione casuali risolvendo le cause che li causano, ad esempio utilizzando il grasso giusto per prevenire la corrosione da sfregamento.

Comprendere le nozioni di base: cos'è un connettore elettrico?

Pensa a un connettore elettrico come a un ponte che puoi rimuovere in qualsiasi momento. Unisce due circuiti in modo che alimentazione e dati possano spostarsi, ma puoi smontarli facilmente per riparazioni o aggiornamenti. Senza di essa, sostituire una parte rotta significherebbe dissaldare o tagliare i fili, il che richiede tempo e comporta dei rischi. Questa capacità di separarsi è la caratteristica principale che rende i connettori elettrici così importanti nell'elettronica di oggi.

Un connettore elettrico è un dispositivo che collega i circuiti elettrici. . Ha un genere (spina maschio e presa femmina). Nell'informatica, fa parte del livello fisico nel modello OSI.

L'anatomia di un connettore: spine, jack e contatti

Ogni connettore ha una spina e un jack. La spina è la parte maschio e il jack è la parte femmina. Quando si connettono, i contatti all'interno si toccano. I contatti sono i pezzi metallici che trasportano la corrente elettrica. I materiali comuni sono rame, oro, leghe d'argento e metalli del gruppo del platino. Il rame è il conduttore più utilizzato perché costa poco e funziona bene. L'oro resiste molto bene alla corrosione ma costa di più. Le leghe d'argento trasportano bene la corrente ma possono ossidarsi. Questi materiali aiutano a garantire un buon flusso di corrente e resistono alla ruggine. Il corpo del connettore tiene insieme il tutto e impedisce la fuoriuscita di elettricità. Diversi tipi di connettori utilizzano forme e dimensioni diverse per adattarsi a lavori specifici. I connettori elettrici forniscono un collegamento separabile . I connettori sono disponibili in molte forme e dimensioni. Diversi tipi di connettori servono a usi diversi. Alcuni connettori sono realizzati per carichi pesanti, altri per un trasferimento veloce dei dati. Molti connettori sono dotati di una funzione di bloccaggio per evitare che si allentino a causa delle vibrazioni. Tutti i connettori devono fornire un collegamento affidabile.

Il collegamento separabile offre grandi vantaggi. Puoi sostituire un cavo difettoso senza cambiare l'intera attrezzatura. Il test è più semplice perché puoi raggiungere i punti di test senza disturbare il collegamento principale. Puoi anche modificare facilmente una rete aggiungendo o rimuovendo parti. Queste funzionalità riducono i tempi di inattività e aumentano l'affidabilità. Buoni connettori impediscono i danni lenti dovuti a sporco, umidità e calore. I gomiti di messa a terra forniscono un punto di messa a terra visibile, il che rende la manutenzione più sicura. I punti di test capacitivi consentono di rilevare la tensione senza toccare il conduttore. Ciò fa durare più a lungo il tuo sistema. Molti design sono realizzati per molti usi, quindi puoi riutilizzarli.

Principali valutazioni elettriche per i connettori: tensione, corrente e resistenza

I connettori elettrici hanno valori nominali che indicano i loro limiti di sicurezza. La tensione nominale indica la quantità di pressione elettrica che l'isolamento può sopportare. Questa valutazione dipende dal materiale isolante e dallo spazio tra i contatti. Superare questa valutazione può causare scintille e guasti. La corrente nominale mostra la potenza massima che i contatti possono sopportare senza surriscaldarsi troppo. Questa valutazione è limitata dalla dimensione e dal materiale del contatto e dalla capacità di emettere calore. Una corrente più elevata richiede contatti più grandi o materiali migliori. La resistenza di contatto è quanto rallenta il flusso di corrente nel punto in cui i contatti si incontrano. È influenzato dalla forza di contatto, dal materiale di placcatura e dalla pulizia della superficie. Una bassa resistenza è molto importante per segnali chiari e un buon flusso di potenza. Anche un piccolo aumento della resistenza può causare perdita di segnale o surriscaldamento. L'utilizzo di un connettore oltre la sua corrente nominale può causare surriscaldamento, che potrebbe sciogliere l'isolamento e provocare un incendio.

Quando scegli i connettori, devi abbinare queste valutazioni al tuo lavoro. Ad esempio, un connettore per l'alimentazione necessita di una corrente nominale elevata, mentre un connettore per i dati necessita di una bassa resistenza di contatto per mantenere il segnale chiaro. Diversi tipi di connettori forniscono livelli di prestazioni diversi. I connettori di alimentazione solitamente hanno contatti più grandi. Controlla sempre la scheda tecnica per le specifiche di tensione, corrente e resistenza. Ciò garantisce che il tuo collegamento rimanga affidabile nel tempo. Conoscere queste valutazioni ti aiuta a scegliere i connettori elettrici giusti per il tuo progetto. Questo know-how fa funzionare meglio l'intero sistema. Prestare attenzione a queste valutazioni ti aiuta a evitare fallimenti e a far funzionare le cose per molto tempo.

Una guida ai connettori elettrici per applicazione

I connettori elettrici si dividono in tre gruppi principali. Questi sono cavo-filo, cavo-scheda e scheda-scheda. Ciascun tipo risolve un diverso problema di cablaggio. La tua scelta dipende da come muovi energia, segnali o dati nel tuo sistema. Conoscere questi tipi di connettori ti aiuta a evitare scelte sbagliate. Un guasto del connettore può interrompere l'intero progetto.

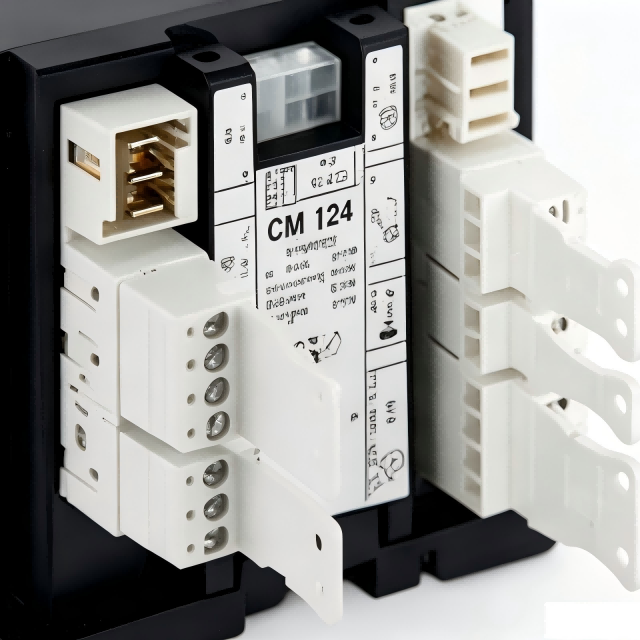

Connettori cavo-filo e cavo-scheda per alimentazione e segnale

I connettori filo-filo collegano due cavi. Questi connettori creano una connessione duratura tra i fili . Li trovi nelle automobili, nei telefoni, nei televisori e nei macchinari di fabbrica. I connettori filo-scheda collegano un filo a una scheda a circuito stampato (PCB). Ti consentono di cablare un PCB in modo flessibile. Gli usi comuni sono nell'elettronica domestica, negli elettrodomestici da cucina e nelle fabbriche. HRB&HRBCN Connector vende connettori filo-filo con passi da 3,0 mm a 10,0 mm. Funzionano sia per esigenze di basso segnale che di alta potenza. Per il collegamento cavo-scheda, le dimensioni del passo vanno da 0,8 mm a 6,2 mm . Passi più piccoli, come 0,5 mm, si adattano agli schermi dei telefoni. Passi più grandi, come 5,08 mm , gestiscono terminali di alimentazione. Quando hai bisogno di inviare potenza, scegli un tono più ampio e contatti forti. Solo per i segnali, un tono più piccolo funziona bene. I connettori USB e i connettori RJ45 sono tipi comuni da cavo a scheda. Mantengono la qualità del segnale per un trasferimento dati affidabile. Diversi tipi di connettori sono per usi diversi. I comuni connettori USB vengono visualizzati anche nelle fabbriche per la registrazione dei dati.

Connettori specializzati per ambienti difficili: tipi impermeabili e industriali

Per alcuni utilizzi sono necessari connettori resistenti all'acqua, alla polvere e alle vibrazioni. Per uso esterno , è necessaria una classificazione IP67 . Questa classificazione impedisce l'ingresso di polvere e protegge da brevi tuffi nell'acqua. I tipi impermeabili utilizzano parti e serrature in gomma sigillate. Funzionano da -55°C a +85°C. La resistenza dei contatti rimane inferiore a 10 milliohm. Questi connettori sono adatti per auto elettriche, luci esterne e robot di fabbrica. I connettori scheda-scheda funzionano anche in settori difficili. Settori come automobili, aerei, ospedali e telefoni fanno affidamento su di loro. Gestiscono dati veloci e potenza costante. Una maggiore domanda da parte di auto elettriche, server AI e 5G spinge nuove idee. Devi scegliere il connettore giusto per la tua impostazione. Un connettore impermeabile in un pannello interno asciutto comporta uno spreco di denaro. Un connettore standard in un punto esterno umido si guasta rapidamente. Conoscere questi tipi di connettori speciali protegge i tuoi soldi. Il tuo sistema necessita di un flusso di dati affidabile e di una potenza costante.

Come scegliere il connettore giusto per le tue applicazioni

Scegliere il connettore giusto per il tuo progetto significa bilanciare elettrici, meccanici e ambientali fattori . . Non puoi concentrarti su una sola area. Un connettore che funziona perfettamente all'interno potrebbe guastarsi rapidamente all'esterno. Un connettore con eccellenti valori elettrici potrebbe allentarsi sotto costante vibrazione. La tua scelta deve corrispondere a tutte le condizioni che il tuo sistema dovrà affrontare.

Valutazione dei fattori ambientali: gradi IP e intervalli di temperatura

L'ambiente in cui opera il connettore determina molte delle tue scelte. Acqua, polvere, sostanze chimiche e temperature estreme influiscono sulle prestazioni del connettore. Devi sapere esattamente quali condizioni incontrerà la tua applicazione.

Le classificazioni IP indicano quanto bene un connettore resiste alla polvere e all'acqua. La prima cifra indica la protezione dalla polvere. La seconda cifra indica la protezione dell'acqua. Una classificazione IP67 significa protezione completa dalla polvere e protezione contro l'immersione temporanea in acqua fino a 1 metro per 30 minuti. La classificazione IP68 va oltre, consentendo l'immersione continua oltre 1 metro. La tabella seguente mostra le differenze principali.

Pensa a uno smartphone con un grado di protezione IP67 . Può sopravvivere ad una breve caduta in una pozzanghera poco profonda. Un'immersione prolungata potrebbe causare problemi. Un orologio subacqueo con grado di protezione IP68 resiste all'immersione per lungo tempo senza problemi. La tua applicazione determina la valutazione di cui hai bisogno.

Anche l’intervallo di temperatura è importante. I connettori impermeabili HRB&HRBCN funzionano da -55°C a +85°C. Questa gamma copre la maggior parte delle applicazioni industriali e per esterni. Se il tuo sistema funziona vicino a motori o forni, hai bisogno di connettori adatti a temperature più elevate. Controlla sempre la scheda tecnica per l'intervallo di temperature operative prima di acquistare.

Considerazioni meccaniche: cicli di accoppiamento, meccanismi di bloccaggio e materiali

I fattori meccanici influiscono sulla durata del connettore e sull'affidabilità delle sue prestazioni. I cicli di accoppiamento, i meccanismi di bloccaggio e i materiali svolgono tutti un ruolo importante.

I cicli di accoppiamento si riferiscono a quante volte è possibile collegare e scollegare un connettore prima che si consumi. Tipi diversi di connettori hanno valori nominali diversi. I connettori di tipo Sub-D e M gestiscono fino a 750 cicli di accoppiamento . I connettori di livello militare come MIL-DTL-38999 Serie III durano 1.500 cicli. . Alcuni connettori militari in miniatura raggiungono oltre 2.000 cicli . I connettori push-pull possono gestire oltre 5.000 cicli. Per applicazioni con vibrazioni elevate, connettori target classificati per oltre 1.000 cicli di accoppiamento, verificati secondo i metodi di test IEC 60512 o MIL-DTL.

I meccanismi di bloccaggio impediscono la disconnessione accidentale. Esistono diverse opzioni:

• Gli accoppiamenti filettati richiedono più giri per essere fissati. Forniscono connessioni forti ma richiedono tempo per impegnarsi.

• Le serrature a baionetta utilizzano un movimento di spinta e rotazione di un quarto di giro. Si collegano rapidamente e resistono all'allentamento dovuto alle vibrazioni.

• Le serrature a un quarto di giro offrono un'installazione rapida e una chiusura affidabile.

• I terminali a molla e push-in mantengono una forza costante contro il conduttore, adattandosi automaticamente alla deformazione del filo e all'espansione termica.

Le serrature a baionetta offrono vantaggi distinti rispetto agli accoppiamenti filettati. Forniscono una connessione e una disconnessione rapide , il che è importante nelle operazioni in cui il fattore tempo è importante. Resistono al disinnesto accidentale anche in condizioni di vibrazioni moderate. Richiedono una forza fisica minima, riducendo l'affaticamento dell'operatore durante l'uso ripetuto. Il feedback tattile conferma una connessione sicura.

Anche i materiali influiscono sulla scelta del connettore. I gusci in ottone nichelato garantiscono resistenza all'abrasione e contatto elettrico costante. Offrono anche schermatura EMI. Sezioni trasversali di contatto più grandi aiutano a ridurre la resistenza e prevengono l'accumulo di calore nelle applicazioni ad alta corrente. Per l'erogazione di potenza, scegli connettori con alloggiamenti robusti e terminali progettati per una maggiore capacità di corrente.

La scelta del connettore influisce direttamente sull'affidabilità e sulle prestazioni del sistema. Un connettore ben scelto garantisce una trasmissione stabile del segnale e un trasferimento dati affidabile. Una scelta sbagliata comporta tempi di inattività, costi di manutenzione e potenziali rischi per la sicurezza. Prenditi del tempo per valutare ogni fattore prima di prendere una decisione.

Navigazione tra gli standard di settore e la conformità per i connettori

Esistono standard per proteggere te, le tue apparecchiature e i tuoi utenti finali. Definiscono limiti di sicurezza, parametri di riferimento delle prestazioni e metodi di prova. Quando scegli connettori che soddisfano standard riconosciuti, acquisisci fiducia nella loro affidabilità e interoperabilità. Semplifichi anche il commercio globale perché le parti certificate soddisfano i requisiti normativi in ​​molti mercati. Ignorare gli standard può portare a guasti dei prodotti, problemi legali e danni alla reputazione.

Standard comuni: spiegazione di UL, IEC e MIL-SPEC

Gli standard UL provengono da Underwriters Laboratories, una società di scienze della sicurezza. Questi standard si concentrano sui rischi di incendio ed elettrici. Per i connettori elettrici, UL 1977 copre i connettori dei componenti utilizzati in applicazioni di dati, segnali, controllo e alimentazione. Altri importanti standard UL includono UL 486A-486B per i connettori dei cavi e UL 310 per i terminali a connessione rapida. La tabella seguente mostra gli standard UL comuni che potresti incontrare.

Gli standard IEC servono i mercati internazionali. La serie IEC 60603-7 definisce connettori modulari a 8 vie. La sottoparte 60603-7-5 copre i connettori Cat6 schermati, mentre 60603-7-7 si rivolge ai connettori Cat6A schermati. Questi standard garantiscono prestazioni di trasmissione dati coerenti tra diversi produttori.

Gli standard MIL-SPEC si applicano alle applicazioni militari e aerospaziali. La famiglia MIL-DTL-38999 supporta velocità di trasmissione multi-gigabit e formati multimediali misti. La serie III utilizza filettature a triplo inizio che impediscono la disconnessione accidentale in caso di vibrazioni. Questi connettori gestiscono temperature estreme da -65°C a +175°C.

Il connettore HRB&HRBCN detiene le certificazioni UL, VDE, TUV e TS16949. Ciò significa che i nostri prodotti soddisfano i requisiti globali in termini di sicurezza e prestazioni. Scegliendo connettori certificati, riduci i rischi di progettazione e acceleri il processo di approvazione.

Conformità ambientale: RoHS e REACH nella produzione di connettori

Le normative ambientali determinano il modo in cui oggi i produttori costruiscono i connettori. La RoHS limita le sostanze pericolose nelle apparecchiature elettriche ed elettroniche. La direttiva limita il piombo, il mercurio, il cadmio e altri materiali. Il cadmio ha il limite più severo allo 0,01% in peso. Tutte le altre sostanze soggette a restrizioni consentono una concentrazione dello 0,1%.

Il regolamento REACH impone alle aziende di registrare le sostanze chimiche presso l' Agenzia europea per le sostanze chimiche. . Ciò si applica a tutti i prodotti venduti nell'UE, compresi i connettori elettrici. È necessario conservare la documentazione comprovante la conformità di ogni materiale presente nel connettore. L'ECHA aggiorna regolarmente il suo elenco di sostanze soggette a restrizioni, pertanto i produttori devono monitorare continuamente i cambiamenti.

I connettori non conformi possono causare interruzioni della catena di fornitura e sanzioni. In Francia le sanzioni possono arrivare a 15.000 euro . Rischi anche il divieto di prodotti e la perdita della fiducia dei clienti. Le finiture superficiali devono essere conformi agli standard REACH e RoHS. Quando scegli connettori di produttori certificati, proteggi la tua catena di fornitura e la tua reputazione.

Risoluzione dei problemi comuni e soluzioni dei connettori

Anche i sistemi ben progettati possono presentare guasti ai connettori . Devi sapere cosa va storto e come risolverlo. La maggior parte dei problemi si dividono in due gruppi: danni derivanti dall'ambiente e usura dovuta all'uso. Conoscere questi tipi di guasti aiuta a evitare costosi tempi di inattività.

Affrontare la corrosione, la contaminazione e l'ingresso di umidità

La corrosione attacca i contatti metallici quando umidità e sporco si mescolano. L'acqua crea percorsi per l'ossidazione. Lo sporco e le sostanze chimiche peggiorano il danno. Devi proteggere le tue connessioni da questi pericoli.

Tra i meccanismi di guasto più comuni e di maggior impatto nei veicoli figurano la corrosione da sfregamento, l’ingresso di acqua e lo stress termico.

La corrosione da sfregamento richiede particolare attenzione. Succede quando piccoli movimenti tra i contatti cancellano la placcatura protettiva. Ciò espone il metallo fresco all'ossidazione. Lo strato di ossido si accumula e aumenta la resistenza di contatto. Potresti non vedere questo danno, ma indebolisce le prestazioni nel tempo.

Molti ingegneri si preoccupano dei test in nebbia salina. La verità li sorprende.

Il principale meccanismo di guasto dei contatti stagnati è la corrosione da sfregamento , e non la nebbia salina. Il test in nebbia salina non ha alcuna relazione con questo meccanismo di guasto. Anche se lo strato di ossido diventa nero dopo la nebbia salina, in pratica il terminale corrispondente può facilmente rimuovere lo strato di ossido e entrare in contatto con lo stagno puro all'interno, formando una connessione affidabile. I test in nebbia salina non hanno alcun fattore di accelerazione e il superamento di 48 ore di nebbia salina non indica la durata effettiva del prodotto.

I connettori impermeabili HRB e HRBCN utilizzano parti in gomma sigillate e blocchi tra alloggiamento e terminale. Queste caratteristiche bloccano l'umidità e la polvere. I contatti stagnati resistono alla corrosione mantenendo una buona conduttività. Per luoghi difficili, scegli connettori con grado di protezione IP67. Funzionano da -55°C a +85°C e mantengono la resistenza di contatto inferiore a 10 milliohm.

Prevenire connessioni intermittenti e usura dei contatti

Le connessioni intermittenti frustrano i tecnici perché vanno e vengono. Una Chevrolet Sonic del 2012 ha mostrato chiaramente questo problema. L'auto aveva problemi di avviamento intermittente, illuminazione irregolare e trasmissione. Il movimento del cablaggio del connettore X1 dell'ECM ha ripristinato brevemente l'avvio del motore. L'ispezione ha rivelato una clip di assicurazione positiva del connettore danneggiata e un cablaggio non protetto. Il tecnico sospettava che l'attrito del terminale fosse peggiorato dal movimento dell'imbracatura. La pulizia leggera dei terminali, il grasso del connettore e il fissaggio del cablaggio hanno risolto il problema definitivamente.

Questo caso mostra come i micromovimenti creino ossidazioni e guasti intermittenti. È necessario risolvere la causa principale, non solo il sintomo.

L'usura dei contatti è importante per gli usi a ciclo elevato. Lo spessore della placcatura in oro influisce direttamente sul numero di cicli di accoppiamento che sopravvivono ai connettori.

Dovresti abbinare lo spessore della placcatura alla tua reale frequenza di utilizzo. Un connettore che accoppi una volta durante l'assemblaggio richiede meno oro di uno che colleghi e scolleghi quotidianamente. Testare tempestivamente il progetto previene errori sul campo. I connettori affidabili riducono i costi di manutenzione e mantengono i sistemi in funzione.

Ora capisci come funzionano i connettori elettrici. Conosci i tipi, le valutazioni e gli standard importanti. Questa conoscenza impedisce ai tuoi progetti di fallire.

Quando scegli i connettori, guarda oltre il prezzo. Una parte economica che fallisce costa più di una buona che dura. Pensa all’affidabilità, alla durata e al costo complessivo. La vostra scelta influisce direttamente sulle prestazioni e sulla sicurezza del sistema.

Controlla sempre le schede tecniche prima di acquistare. In caso di dubbi, chiedere aiuto a produttori o ingegneri. Possono aiutarti ad abbinare i connettori alle tue applicazioni specifiche.

Impara queste nozioni di base per fare buone scelte. Deciderai potenza, dati e qualità della connessione. I tuoi progetti funzioneranno meglio e dureranno più a lungo. Una buona scelta del connettore ora evita costosi problemi in seguito.

Domande frequenti

Ecco le risposte alle domande più comuni sui connettori elettrici. . Queste domande frequenti riguardano la selezione, le classificazioni e la manutenzione di diversi tipi di connettori.

Qual è la differenza tra i connettori IP67 e IP68?

I connettori IP67 possono sopportare brevi immersioni in acqua fino a 1 metro. I connettori IP68 possono rimanere sott'acqua oltre 1 metro. Entrambi i tipi tengono completamente lontana la polvere. Scegli i connettori giusti in base alla quantità di acqua che dovranno affrontare.

Come seleziono i connettori per applicazioni ad alta potenza?

Per esigenze di alimentazione, scegli connettori con passo maggiore e contatti forti. Controlla la valutazione attuale sulla scheda tecnica. I connettori HRB e HRBCN supportano l'erogazione di potenza con passi da 6,35 mm a 10,0 mm.

Quali standard comuni si applicano ai connettori elettrici?

Gli standard comuni includono UL 1977 per i connettori dei componenti e IEC 60603-7 per i connettori modulari. Questi standard dei connettori garantiscono sicurezza, prestazioni e affidabilità tra diversi produttori.

Come posso prevenire la corrosione dei connettori?

Scegli connettori con custodie sigillate e contatti stagnati. Utilizzare connettori con grado di protezione IP67 per ambienti umidi. Applicare grasso per connettori per proteggere i contatti. L'ispezione regolare aiuta a individuare l'usura precoce.

Cosa sono i connettori USB e quando dovrei usarli?

I connettori USB sono comuni connettori cavo-scheda per il trasferimento dei dati e l'erogazione di energia. Lavorano nell'elettronica, nelle apparecchiature industriali e nella registrazione dei dati. Forniscono connessioni affidabili per segnale e alimentazione.
