Domande frequenti generali

Q1: Qual è il passo e l'intervallo dei pin del connettore IDC della serie M7060?

R: È un connettore IDC passante con passo da 3,96 mm, che supporta da 2 a 24 pin per la selezione.

Q2: Quali calibri di filo sono compatibili con questo connettore?

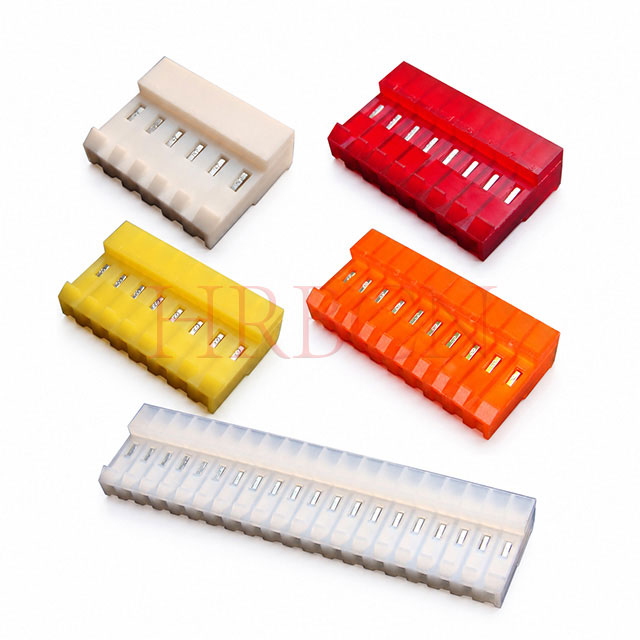

R: Si adatta a cavi AWG18, AWG20, AWG22 e AWG24, corrispondenti a diversi codici colore dell'alloggiamento.

Q3: Quali sono i valori elettrici e la temperatura di funzionamento?

A: Corrente nominale: 5 A CA/CC; Tensione nominale: 600 V CA/CC; Temperatura di funzionamento: da -25°C a +85°C.

Q4: Quali sono i materiali e il grado ignifugo?

A: Custodia: Nylon66, UL94V-2; Terminale: bronzo fosforoso con stagnatura o doratura.

Q5: Quali sono le funzioni delle linguette polarizzanti e della rampa di bloccaggio?

R: Le linguette polarizzanti impediscono l'inserimento inverso; la rampa di bloccaggio garantisce un accoppiamento stabile ed evita una connessione allentata.

Q6: Si tratta di un connettore diretto? Qual è l'orientamento?

R: Sì, è un connettore IDC con estremità chiusa a 90° per l'accoppiamento indiretto.

Q7: Potete fornire conteggi o colori personalizzati dei pin?

R: I pin standard vanno da 2 a 24 e sono disponibili più colori standard. Contattaci per personalizzazioni non standard.

Domande frequenti tecniche

Q1: Perché i connettori IDC hanno due versioni strutturali a estremità chiusa e passante?

R: I due progetti sono sviluppati per esigenze di layout di cablaggio, modalità di instradamento dei cavi e requisiti del circuito daisy-chain completamente diversi:

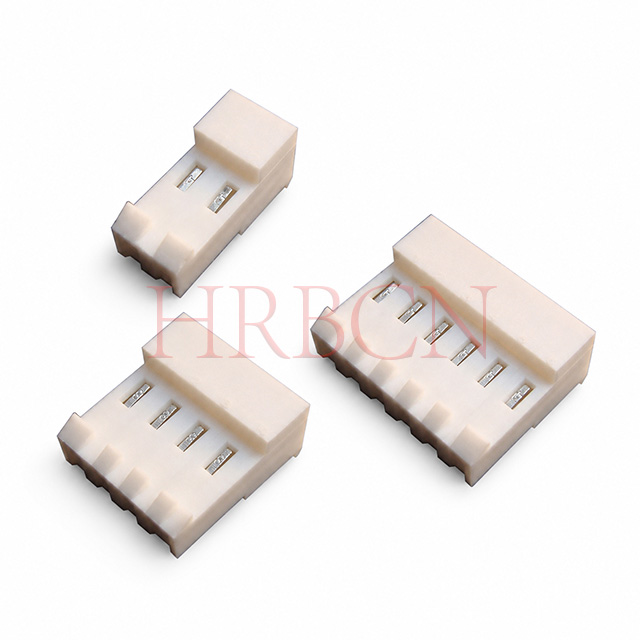

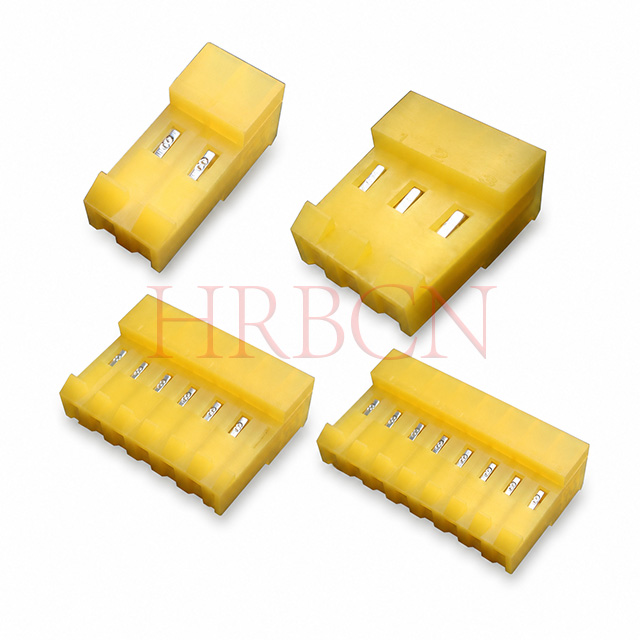

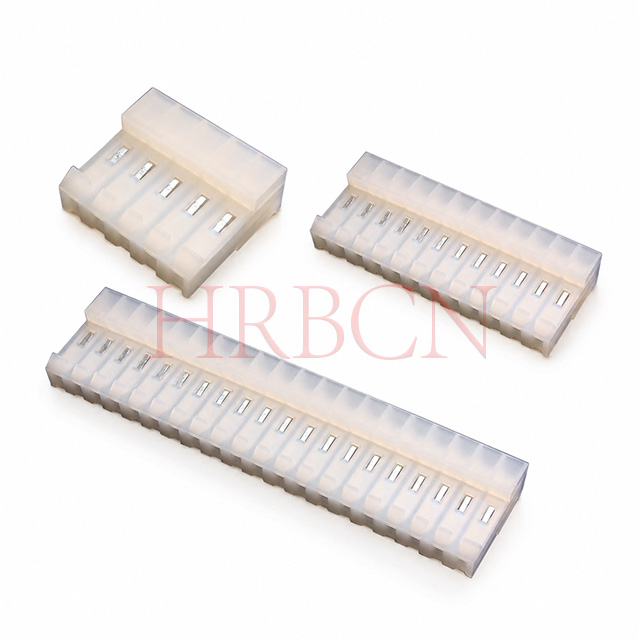

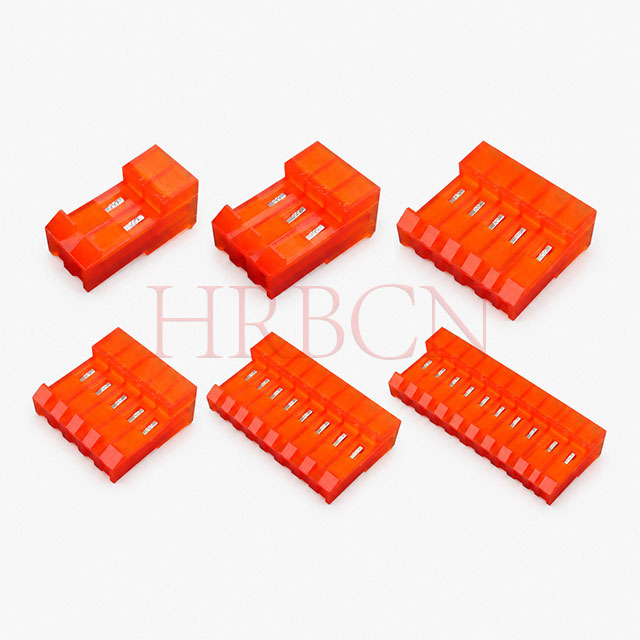

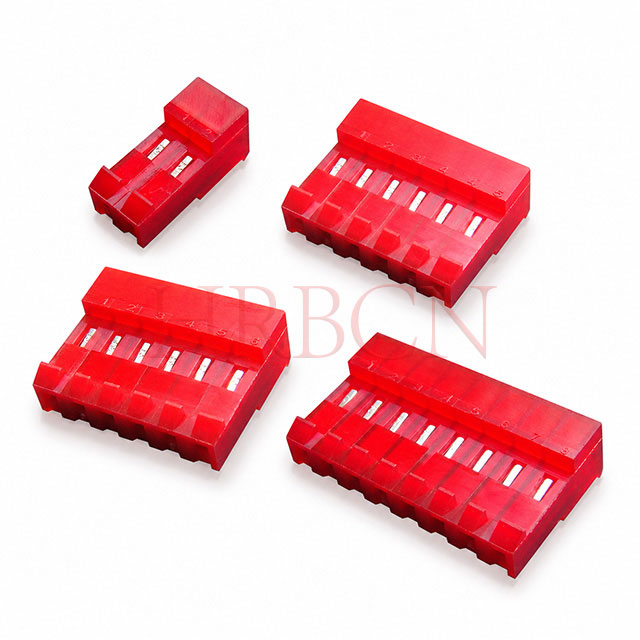

IDC a estremità chiusa (serie M7060R a estremità chiusa a 90°)

Un'estremità dell'alloggiamento è completamente sigillata senza canale passante. I fili possono essere terminati e fissati solo all'estremità del cavo; il filo non può passare attraverso l'intero alloggiamento del connettore. È progettato per il cablaggio indipendente dei terminali filo-scheda di un singolo PCB.

Passante IDC (passante a 180° serie M7060)

Attraverso un canale aperto attraversa l'intero alloggiamento. I fili possono penetrare da un lato all'altro, sostenendo il filo che scorre attraverso il corpo del connettore. Consente il collegamento in serie a margherita tra più PCB, realizzando la trasmissione di potenza/segnale in cascata scheda per scheda.

Q2: Quali sono le differenze applicative pratiche tra i connettori IDC chiusi e passanti?

IDC chiuso (M7060R 90°)

⒈Caratteristiche principali

• Alloggiamento posteriore completamente chiuso, il cavo si collega solo all'estremità terminale, migliore pressacavo e resistenza alla polvere;

• L'uscita del cavo ad angolo retto consente di risparmiare spazio interno verticale sul PCB, disposizione ordinata del cablaggio all'interno degli involucri stretti delle apparecchiature;

• Nessuna sporgenza del cavo sul lato posteriore, evita il rischio di cortocircuito causato da cavi sciolti esposti.

⒉Applicazioni tipiche

• Scheda singola di controllo indipendente senza cablaggio in cascata: elettrodomestici, piccoli moduli drive, schede LED singola lampada, strumenti di test portatili, pannelli di controllo medicale con cablaggio indipendente.

• Ambiente adatto:  lo spazio interno del dispositivo è ristretto, il cavo necessita di una rotazione orizzontale di 90° dopo aver collegato il PCB; ogni PCB riceve solo cavi in ​​entrata senza emettere su un altro circuito.

Passante IDC (M7060 passante dritto a 180°)

⒈Caratteristiche principali

• Passaggio completo del cavo, un filo passa attraverso il connettore per realizzare una cascata 'ingresso-uscita';

• Supporta il cablaggio a margherita, un gruppo di fili collega in sequenza più PCB, riduce la quantità di cablaggio e i costi di assemblaggio;

• Uscita cavo diritta a 180°, i fili vanno dritti dopo l'accoppiamento con l'intestazione PCB.

⒉Applicazioni tipiche

• Apparecchiature in serie multischeda: sistemi di controllo HVAC, armadi di controllo industriali multistrato, moduli di stringhe luminose a LED multigruppo, pannelli di controllo degli allarmi di sicurezza, apparecchiature di distribuzione dell'alimentazione che richiedono alimentazione in cascata tra più schede.

• Ambiente adatto:  più PCB necessitano di alimentazione condivisa o loop di segnale; il cablaggio deve passare attraverso un connettore per collegare la scheda successiva, richiedendo un layout del cablaggio semplificato.

  ---

Q3: Come scegliere tra connettori IDC chiusi e passanti per il tuo progetto?

Giudicare in base alle 4 dimensioni fondamentali del progetto:

⒈Richiesta di cablaggio in cascata PCB

Solo un singolo PCB, non è necessario collegare alcun cavo a un'altra scheda → Selezionare IDC a estremità chiusa

Più PCB richiedono la trasmissione di alimentazione/segnale in serie a margherita → Selezionare IDC passante

⒉Spazio interno e angolo di instradamento dei cavi

Altezza verticale limitata sopra il PCB, i cavi necessitano di un'uscita laterale orizzontale (giro di 90°) → Versione ad angolo retto con estremità chiusa

Spazio sufficiente dietro il PCB, i fili corrono diritti lungo il piano della scheda → Versione diritta passante

⒊Requisiti di pulizia del cablaggio e protezione dalla polvere

Alloggiamento sigillato necessario per bloccare la polvere, evitare che le code dei cavi esposte causino cortocircuiti → IDC a estremità chiusa

Dare priorità al cablaggio semplificato, ridurre la quantità totale di cavi per cascata multischeda → IDC passante

⒋ Manutenzione post-vendita e comodità di sostituzione

Ogni cablaggio PCB è indipendente, facile da sostituire su una singola scheda senza influenzare altri circuiti → IDC chiuso

⒌Ingresso di alimentazione unificato sulla prima scheda, alimenta tutte le schede successive tramite collegamento a margherita passante → IDC passante

D4: Gli IDC closed-end e feed-through condividono basette PCB compatibili?

R: Sì. I connettori IDC passanti M7060 e M7060R ad estremità chiusa con lo stesso passo/numero di pin corrispondono alle identiche basette PCB protette della serie M3965. Differiscono solo il canale del cavo posteriore e l'angolo di uscita del cavo; passo, disposizione dei pin e dimensione di accoppiamento sono pienamente coerenti.

Q5: L'IDC passante può essere utilizzato come cablaggio con terminale chiuso?

R: Tecnicamente è fattibile ma sconsigliato. Il canale aperto esporrà le code dei cavi nella parte posteriore del connettore, aumentando l'accumulo di polvere e i rischi di distacco delle vibrazioni. L'alloggiamento completamente sigillato dell'estremità chiusa offre una migliore protezione meccanica per gli scenari di cablaggio dei terminali.

Q6: L'IDC chiuso può realizzare una connessione a margherita multischeda?

R: No. L'estremità posteriore è completamente bloccata senza canale passante. Se è necessario collegare più PCB, è necessario predisporre cavi in ​​ingresso separati per ciascuna scheda, il che aumenta i costi di cablaggio e il carico di lavoro di assemblaggio.
