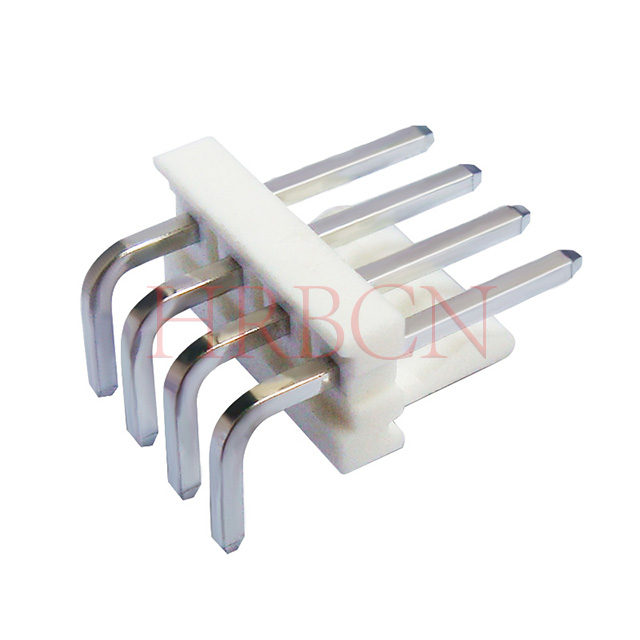

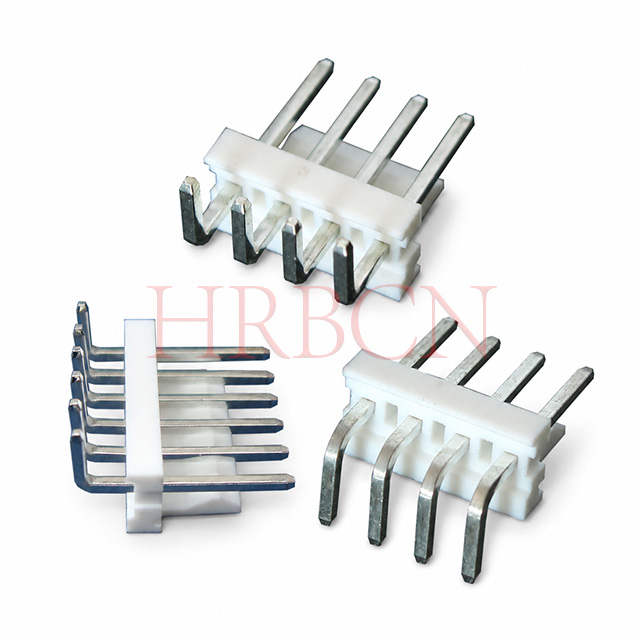

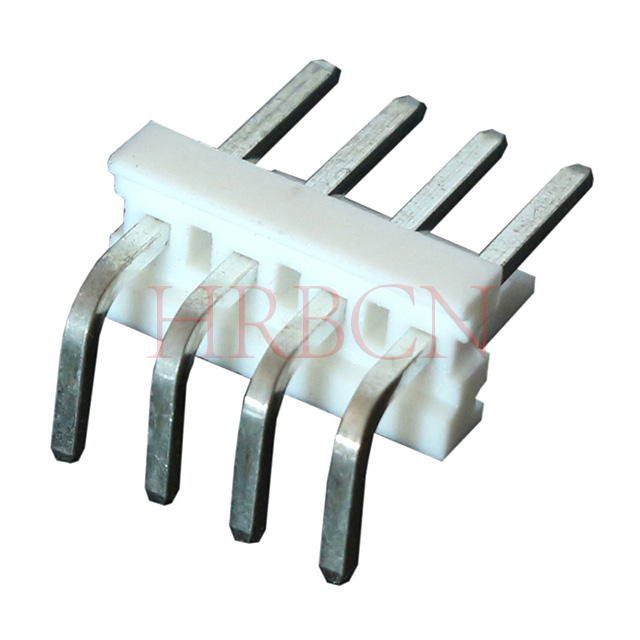

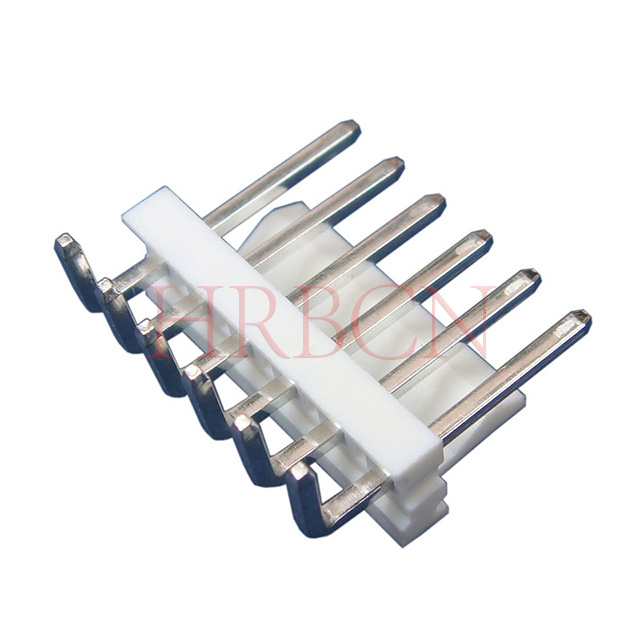

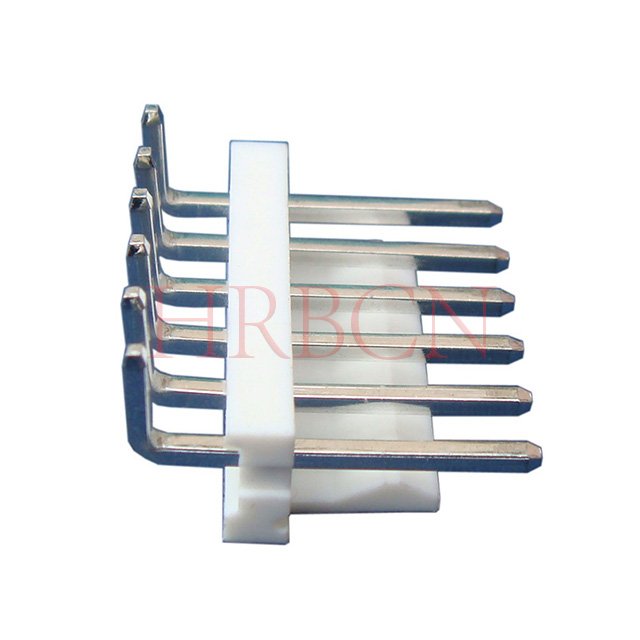

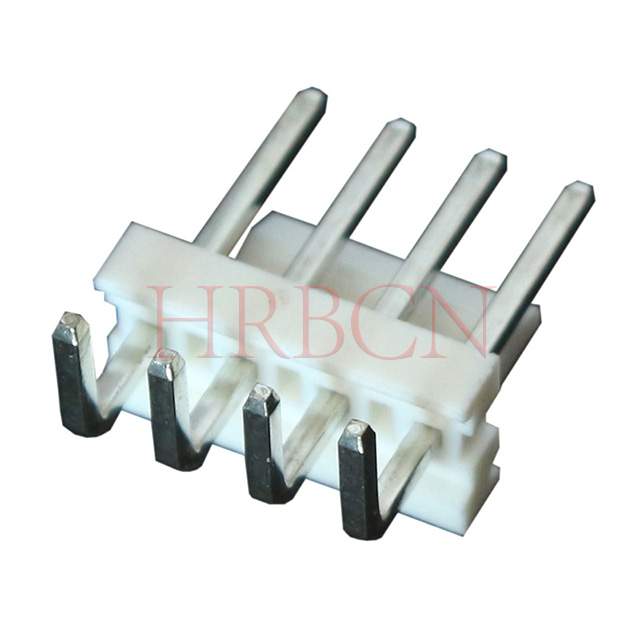

HRB Testata ad angolo retto con passo 3,96 mm M3965R-NK

Condividi su:

HRB Testata ad angolo retto con passo 3,96 mm M3965R-NK

HRB M3965R‑N‑K è un Basetta con perno ad angolo retto a fila singola con passo da 3,96 mm progettato per collegamenti cavo-scheda. Dotato di montaggio a foro passante e montanti con piegatura posteriore, garantisce un assemblaggio PCB stabile e un instradamento salvaspazio. L'alloggiamento è realizzato in poliestere classificato UL94 V‑0, mentre i pin sono in ottone con placcatura in stagno per una bassa resistenza di contatto. Valutato a 7 A CA/CC, 600 V, con un intervallo di temperatura operativa di Da −40°C a +120°C, questa intestazione offre prestazioni elettriche e durata eccellenti. Disponibile in Configurazioni da 2 a 20 pin, è approvato cUL, conforme a RoHS e ampiamente utilizzato nel controllo industriale, negli alimentatori e nell'elettronica di consumo.

Completamente conforme a RoHS e REACH
Certificato UL&cUL
Custodia ignifuga UL 94V-0

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
M3965R-NK(S)
marchio prodotto:
HRB
Codice Prodotto:
8536909000

Basetta cavo-scheda ad angolo retto con passo da 3,96 mm (.156'), fila singola, montaggio con foro passante

Definizione del codice prodotto HRB

M3965R-NK(S)

① ②③ ④

①M3965: serie HRB

②R: angolo retto

③N: Numero di pin: 2-20

④K(S): Coperto

M3965R-NK(S) Dimensione

Parte n.		Dimensions		Parte n.		Dimensions		Parte n.		Dimensions
UL94V-0	Circuiti	Dim: A	Oscura: B	UL94V-0	Circuiti	Dim: A	Oscura: B	UL94V-0	Circuiti	Dim: A	Oscura: B
M3965R-2-K(S)	2	7.92	3.96	M3965R-9-K(S)	9	35.64	31.68	M3965R-16-K(S)	16	63.36	59.40
M3965R-3-K(S)	3	11.88	7.92	M3965R-10-K(S)	10	39.60	35.64	M3965R-17-K(S)	17	67.32	63.36
M3965R-4-K(S)	4	15.84	11.88	M3965R-11-K(S)	11	43.56	39.60	M3965R-18-K(S)	18	71.28	67.32
M3965R-5-K(S)	5	19.80	15.84	M3965R-12-K(S)	12	47.52	43.56	M3965R-19-K(S)	19	75.24	71.28
M3965R-6-K(S)	6	23.76	19.80	M3965R-13-K(S)	13	51.48	47.52	M3965R-20-K(S)	20	79.20	75.24
M3965R-7-K(S)	7	27.72	23.76	M3965R-14-K(S)	14	55.44	51.48
M3965R-8-K(S)	8	31.68	27.72	M3965R-15-K(S)	15	59.40	55.44

Specifiche chiave

Proprietà meccaniche e fisiche

Passo: linea centrale 3,96 mm / 0,156'.
Configurazione: fila singola, orientamento ad angolo retto di 90°
Stile di montaggio: saldatura DIP a foro passante
Posizioni disponibili: da 2 a 20 pin, numero di pin personalizzato accettabile
Materiale alloggiamento: poliestere ignifugo UL94 V-0
Materiale del contatto: ottone con placcatura in stagno
Temperatura operativa: da -40°C a +120°C

Valutazioni elettriche

Corrente nominale: 7 A (max per contatto)
Tensione nominale: 600 V CA
Resistenza di contatto: 3 mΩ max.
Resistenza di isolamento: 5000 MΩ min.
Tensione di resistenza: 2200 V/AC (1 minuto)

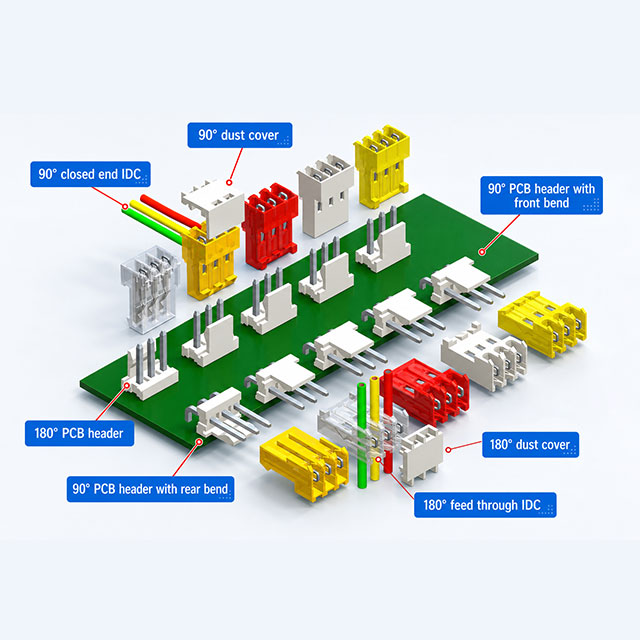

Diagramma di accoppiamento

Accoppiamento con IDC con estremità chiusa a 90°

Accoppiamento con avanzamento a 180° tramite IDC

3,96 mm-IDC-AMP

3,96 mm-IDC-ITW

Domande frequenti (FAQ)

Domande frequenti tecniche

D: Quali connettori di accoppiamento funzionano con questa intestazione destra?

R: Si adatta ai connettori IDC standard con passo da 3,96 mm, inclusi i gruppi di cavi IDC con estremità chiusa a 90° e passanti a 180° per un accoppiamento universale cavo-scheda.

D: Posso personalizzare il numero di pin o specifiche speciali?

R: Le opzioni standard vanno da 2 pin a 20 pin. Su richiesta sono disponibili lunghezze personalizzate del perno, placcature speciali e posizioni non standard.

D: Quale metodo di saldatura è adatto per questa intestazione?

R: Supporta la saldatura ad onda e la saldatura manuale. Si prega di seguire i parametri standard della temperatura di saldatura senza piombo per un effetto di saldatura stabile.

D: Qual è il passo e il tipo di montaggio di questo connettore?

R: Adotta passo standard da 3,96 mm (.156'), design verticale a 180° a fila singola, montaggio DIP a foro passante per l'installazione su PCB.

Domande frequenti sugli appalti

D: Avete in stock questo connettore verticale cavo-scheda?

R: La maggior parte dei pin di dimensioni normali sono disponibili a magazzino. Per ordini di grandi dimensioni o specifiche personalizzate speciali, confermare in anticipo i tempi di consegna con il nostro team di vendita.

D: Qual è il MOQ per questa serie?

R: Supportiamo quantità di ordine minime basse, sia gli ordini di prova campione che gli ordini all'ingrosso all'ingrosso sono i benvenuti.

D: Posso mischiare diversi modelli di pin in un unico ordine?

R: Sì, la spedizione mista di diverse configurazioni di pin è accettabile per soddisfare le esigenze di approvvigionamento del progetto.

D: Qual è il lead time di produzione per gli ordini all'ingrosso?

R: La merce in magazzino può essere spedita entro 3-5 giorni lavorativi. Gli ordini esauriti e personalizzati richiedono circa 4-6 settimane a seconda della quantità.

D: Potete fornire documenti di esportazione e rapporti di prova?

R: Possiamo fornire fattura commerciale, lista di imballaggio, certificato di origine, certificato RoHS e rapporti sui test delle prestazioni meccaniche.

D: Posso ottenere campioni gratuiti per i test?

R: Vengono forniti campioni di valutazione gratuiti, i clienti devono sostenere solo il costo del trasporto tramite corriere. I campioni possono essere organizzati entro 1-3 giorni lavorativi.
