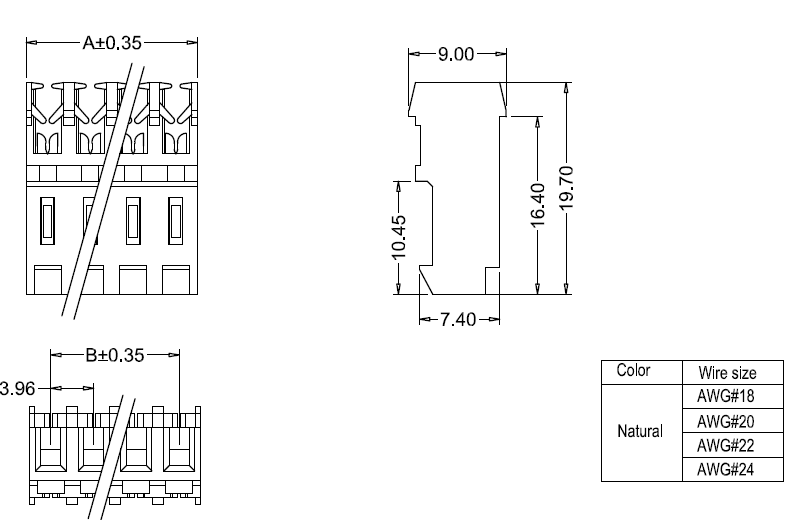

Q1: Qual è il passo del connettore IDC M7060(I)?
R: Il passo è 3,96 mm, una specifica comune per le connessioni elettroniche di media potenza.

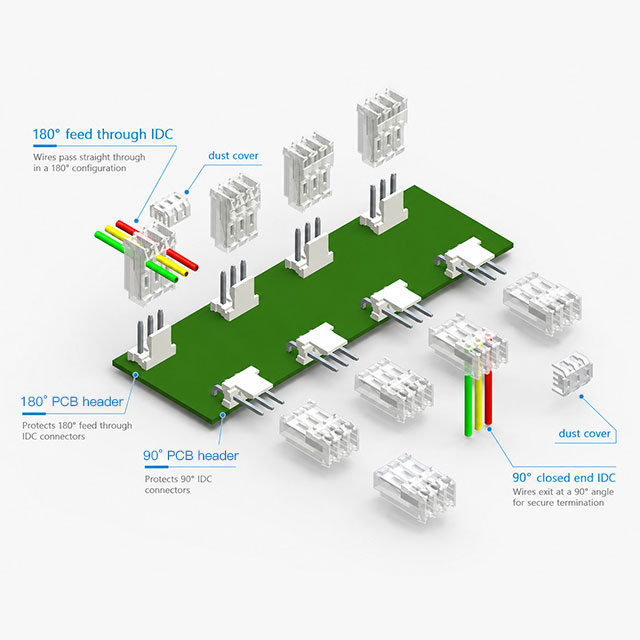

D2: Quali orientamenti sono disponibili per questa serie?

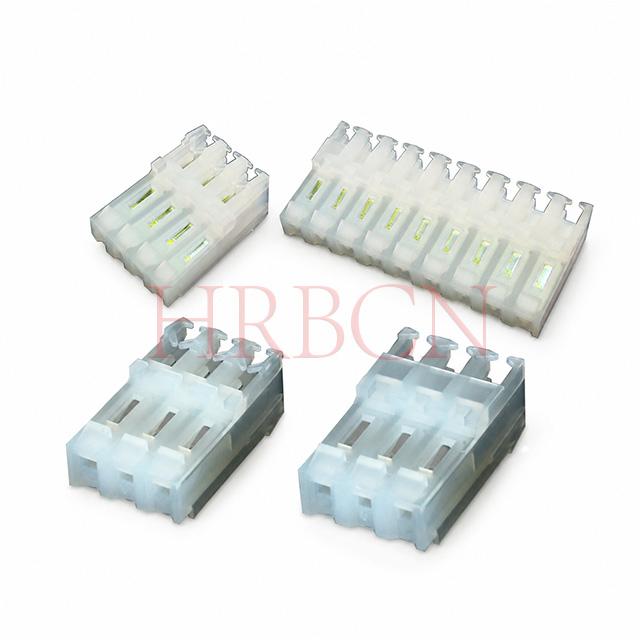

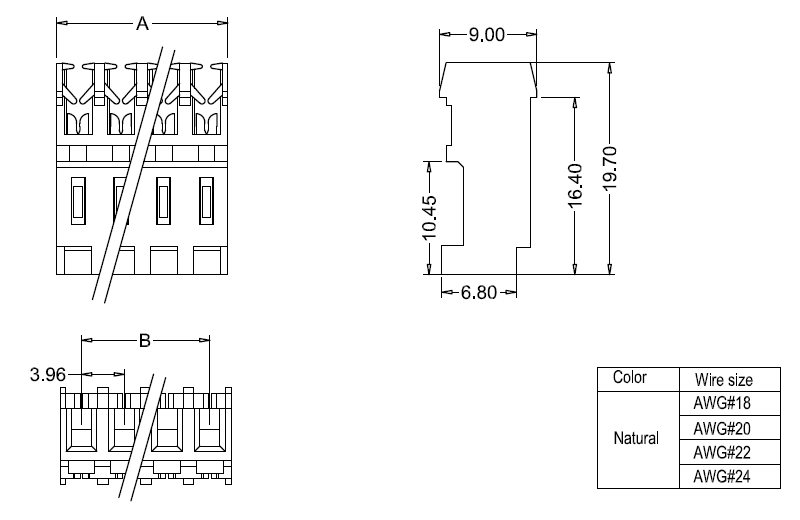

R: Due stili principali: estremità chiusa a 90° (modello con suffisso R) e passante a 180° (modello standard). Le linguette polarizzanti sono opzionali per evitare un inserimento errato.
Q3: Quali sono i materiali e il grado ignifugo dell'alloggiamento?
R: L'alloggiamento è in nylon 66 con classificazione ignifuga UL94V-2, temperatura operativa: -25℃ ~ +85℃.
Q4: Qual è la valutazione elettrica?
A: Corrente nominale: 7 A CA/CC; Tensione nominale: 600 V CA/CC; Tensione di resistenza: 2200 V CA al minuto.
Q5: Quale calibro di filo supporta questo connettore IDC?
R: Si adatta a cavi da AWG18 a AWG24, ampiamente utilizzati per il cablaggio interno di elettrodomestici e apparecchiature industriali.
Q6: Qual è il materiale e la placcatura del terminale?
R: I terminali sono realizzati in ottone, disponibili con placcatura in stagno e placcatura in oro per diverse esigenze applicative.
Q7: Quante opzioni di pin ci sono?
R: Questa serie copre da 2 a 20 pin per soddisfare i diversi requisiti del circuito.
Q8: Quali sono le applicazioni di questi connettori IDC?

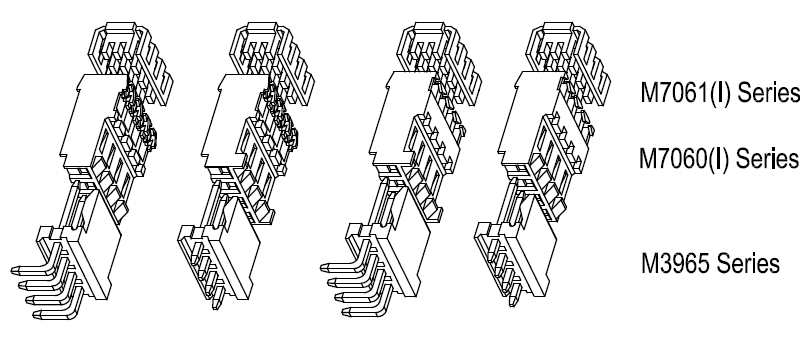

R: Questi connettori IDC con passo da 3,96 mm (serie M7060(I)) sono ampiamente utilizzati per connessioni cavo-filo e cavo-scheda sia nell'elettronica di consumo che industriale, soprattutto dove è richiesto un cablaggio veloce, affidabile ed economico.
Le applicazioni comuni includono:
Elettrodomestici: frigoriferi, lavatrici, condizionatori d'aria, forni a microonde e piccoli elettrodomestici da cucina.
Controllo e automazione industriale: PLC, pannelli di controllo, sensori, attuatori e cablaggio interno di macchinari industriali.
Illuminazione a LED e illuminazione intelligente: collegamenti di alimentazione e segnale per apparecchi di illuminazione, strisce e moduli di controllo.
Elettronica di consumo: alimentatori, adattatori e connessioni interne per dispositivi audio/video.
HVAC e apparecchiature per l'edilizia: sistemi di riscaldamento, ventilazione e condizionamento dell'aria, termostati e unità di controllo.
Distributori automatici, dispositivi di gioco e apparecchiature per ufficio: cablaggi interni di alimentazione e segnale.

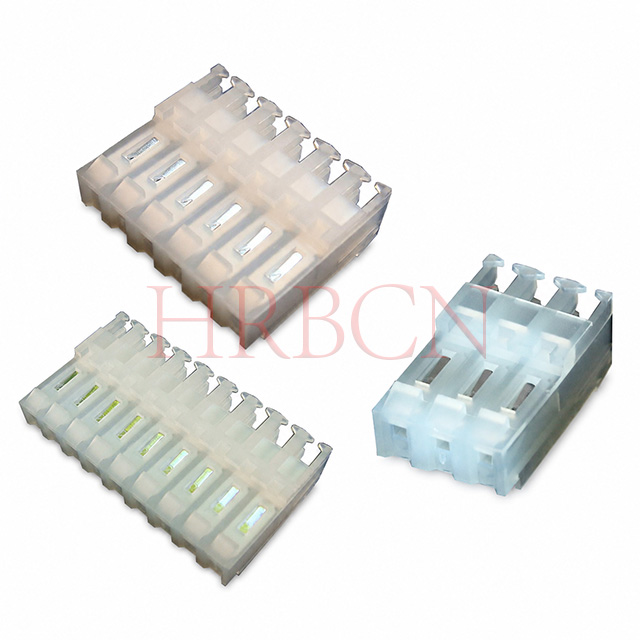

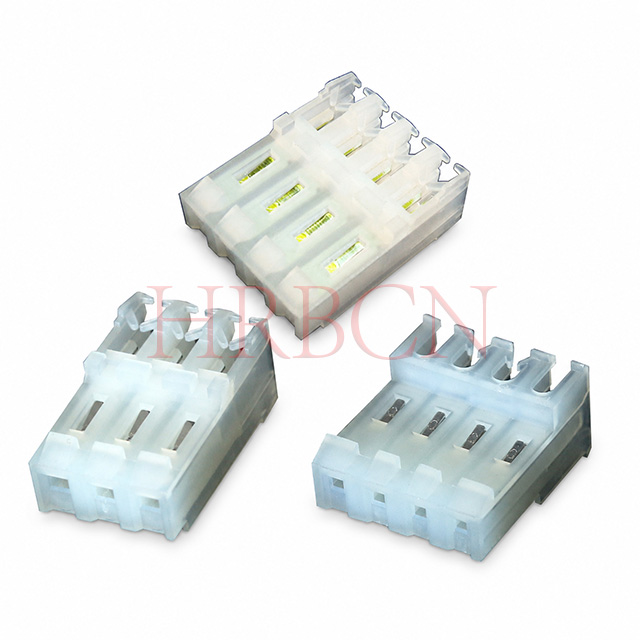

Sono adatti per cavi AWG18–AWG24, con tensione nominale di 5 A/600 V e funzionano bene a temperature comprese tra −25 ℃ e +85 ℃ (V‑2). Il design della rampa di bloccaggio garantisce resistenza alle vibrazioni e un accoppiamento sicuro, rendendoli ideali per la produzione di volumi elevati e ambienti difficili.
