Domande frequenti generali

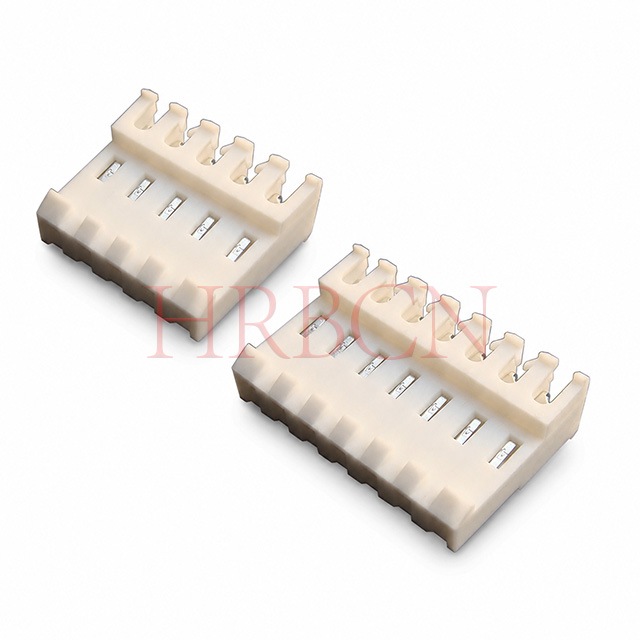

Q1: Qual è il passo e l'intervallo dei pin del connettore IDC della serie M7060?
R: È un connettore IDC passante con passo da 3,96 mm, che supporta da 2 a 24 pin per la selezione.
Q2: Quali calibri di filo sono compatibili con questo connettore?

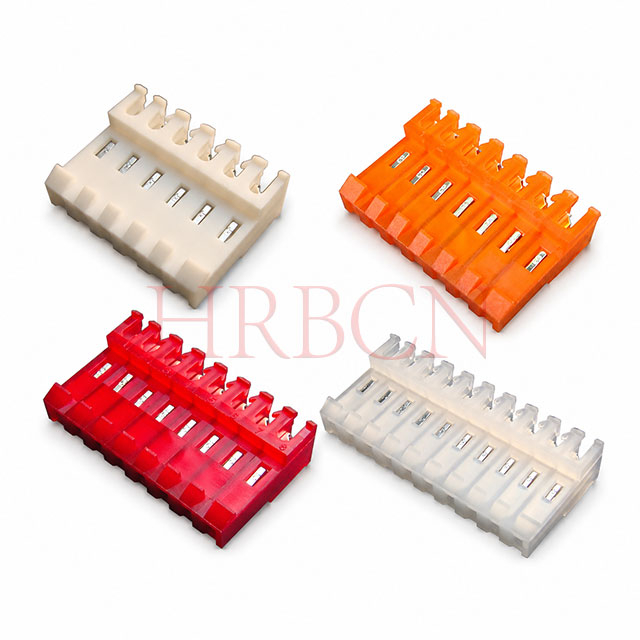

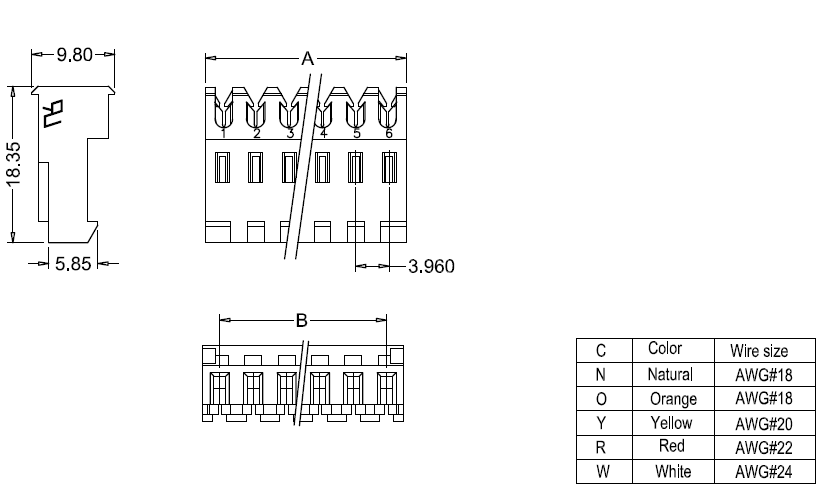

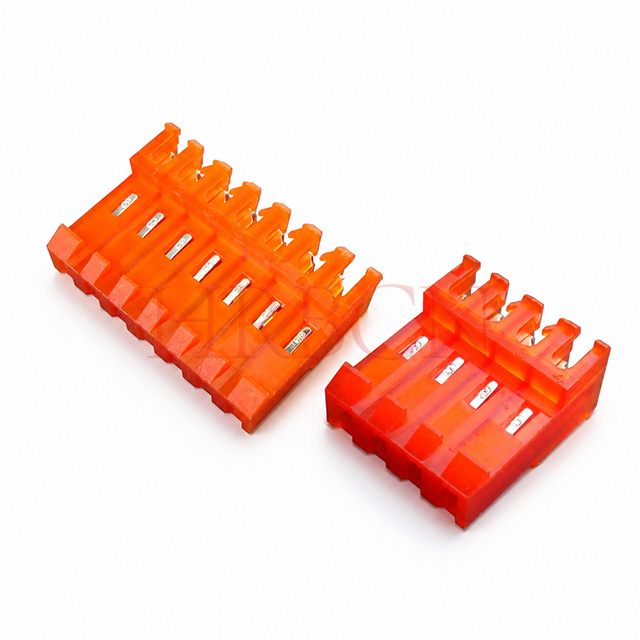

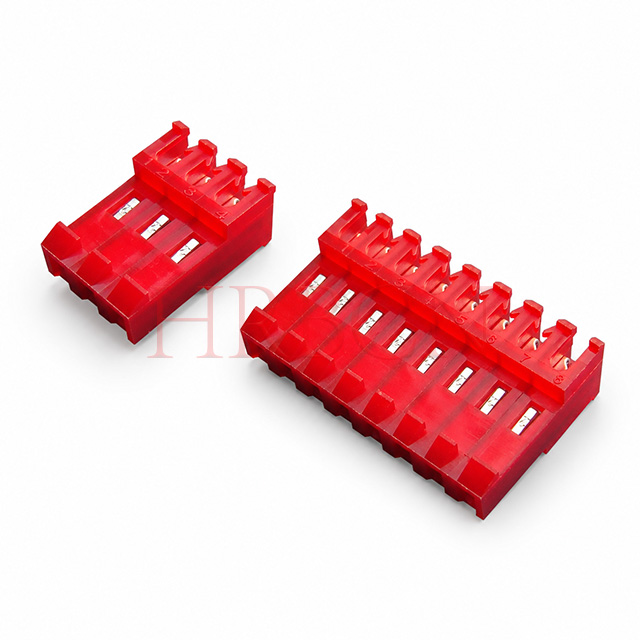

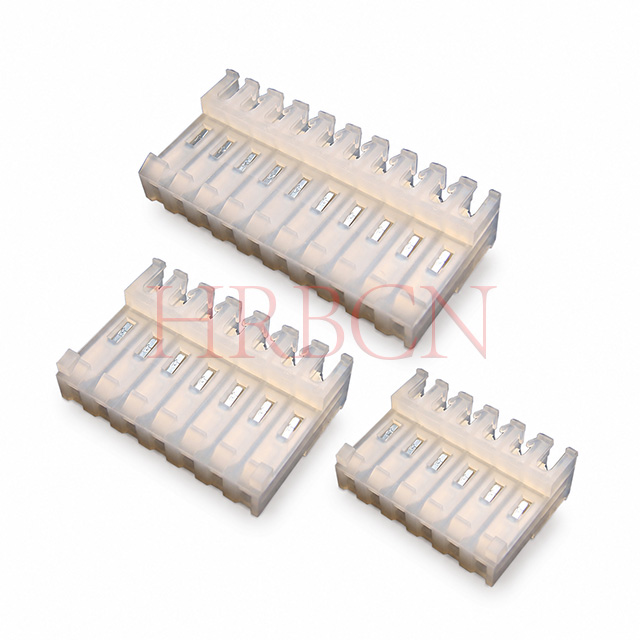

R: Si adatta a cavi AWG18, AWG20, AWG22 e AWG24, corrispondenti a diversi codici colore dell'alloggiamento.
Q3: Quali sono i valori elettrici e la temperatura di funzionamento?
A: Corrente nominale: 5 A CA/CC; Tensione nominale: 600 V CA/CC; Temperatura di funzionamento: da -25°C a +85°C.
Q4: Quali sono i materiali e il grado ignifugo?
A: Custodia: Nylon66, UL94V-2; Terminale: bronzo fosforoso con stagnatura o doratura.
Q5: Quali sono le funzioni delle linguette polarizzanti e della rampa di bloccaggio?
R: Le linguette polarizzanti impediscono l'inserimento inverso; la rampa di bloccaggio garantisce un accoppiamento stabile ed evita una connessione allentata.
Q6: Si tratta di un connettore diretto? Qual è l'orientamento?
R: Sì, è un connettore IDC passante a 180° per l'accoppiamento indiretto.
Q7: Per quali applicazioni è adatto M7060-NCR?
R: Utilizzato principalmente per la terminazione dei cavi di apparecchiature di controllo industriale, elettrodomestici e prodotti elettronici generali.
Q8: potete fornire conteggi o colori personalizzati dei pin?
R: I pin standard vanno da 2 a 24 e sono disponibili più colori standard. Contattaci per personalizzazioni non standard.
Domande frequenti tecniche
D1: Perché i connettori IDC sono progettati in due versioni: con linguette polarizzanti e senza linguette polarizzanti?
R: Le due strutture sono sviluppate per soddisfare diversi requisiti anti-misma, efficienza di assemblaggio, costi e limiti di layout del prodotto:
1. Con linguette polarizzanti : le sporgenze asimmetriche in plastica integrate nell'alloggiamento creano interferenze meccaniche. Il connettore può accoppiarsi solo con un orientamento corretto, bloccando fisicamente l'inserimento inverso o l'accoppiamento capovolto di 180°, eliminando gli errori di assemblaggio umano e i rischi di cortocircuito di segnale/alimentazione causati da un cablaggio errato.
2. Senza linguette polarizzanti : alloggiamento semplificato senza sporgenze anti-inversione. Ha una larghezza complessiva inferiore, un costo inferiore del materiale plastico e una resistenza all'inserimento più fluida. Si basa sulla marcatura manuale o sulla SOP di produzione per evitare accoppiamenti errati, per scenari di applicazioni statiche a basso rischio.
Q2: Quali sono le differenze applicative tra IDC con linguette polarizzanti e senza linguette polarizzanti?
IDC con linguette polarizzanti (anti-inversione)
Vantaggio principale: anti-inserimento fisico errato, rischio zero di accoppiamento inverso, nessuna dipendenza dal giudizio dell'operatore; adatto per assemblaggi ciechi, linee di produzione automatizzate, quadri a cablaggio misto multiconnettore.
Applicazioni tipiche: schede madri di controllo industriale, moduli di azionamento di potenza, apparecchiature mediche, nuovi controller di energia, strumenti di test portatili, schede di circuiti integrati multi-segnale con più connettori identici.
Scenario di rischio: l'inserimento inverso causerà cortocircuito, PCB bruciato, guasto del segnale o rischi per la sicurezza dell'apparecchiatura.
IDC senza linguette polarizzanti
Vantaggio principale: corpo più stretto per un layout interno compatto, costo unitario inferiore, forza di inserimento più leggera, crimpatura automatizzata ad alta velocità più semplice.
Applicazioni tipiche: Elettrodomestici monocircuito, pannelli luminosi a LED, piccoli accessori digitali, semplici cablaggi interni fissi con un solo connettore per scheda.
Scenario di rischio: applicabile solo se l'accoppiamento errato non causa gravi danni; gli operatori possono identificare chiaramente la sequenza dei pin tramite il colore del filo o la marcatura serigrafica.
Giudicare in base a 4 dimensioni fondamentali:
Rischio di fallimento dell'inserimento inverso
L'accoppiamento inverso porta a cortocircuito, componenti bruciati, guasto dell'apparecchiatura → Scegliere con linguette polarizzanti
Numero di connettori su un PCB
Più connettori IDC identici disposti densamente su una scheda → È necessario utilizzare linguette polarizzanti per distinguere i circuiti
È montato un solo connettore per scheda circuitale → È accettabile senza linguette polarizzanti
Modalità di produzione dell'assemblaggio
Assemblaggio automatico di massa, accoppiamento cieco, linea di produzione di cablaggi ad alta velocità → Con linguette polarizzanti (evita prodotti difettosi in massa)
Assemblaggio manuale di piccoli lotti con codifica colore filo trasparente/etichette serigrafate → Senza linguette polarizzanti
Spazio del prodotto e vincoli di costo
Rigoroso limite di larghezza sull'involucro interno, budget limitato per i costi della distinta base → Senza linguette polarizzanti
Prodotti industriali ad alta affidabilità, requisiti di lunga durata, tolleranza dei costi → Con linguette polarizzanti
D4: Il design della linguetta polarizzante influisce sulla compatibilità con i connettori PCB corrispondenti?

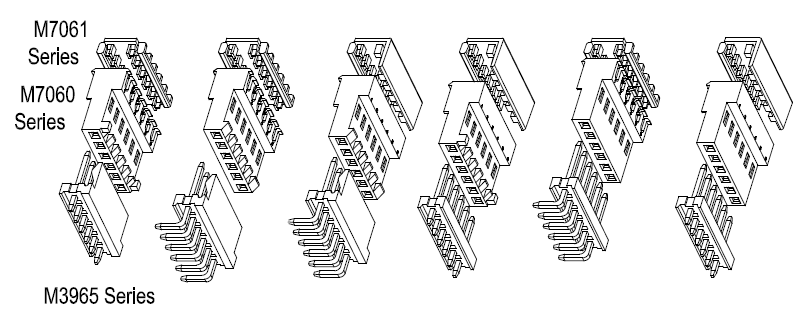

R: No. L'IDC della serie M7060 con/senza linguette di polarizzazione condivide passo, disposizione dei pin e dimensioni del terminale interno identiche, completamente compatibile con le basette PCB corrispondenti della serie M3965. Differisce solo la struttura di sporgenza anti-inversione dell'alloggiamento esterno; le prestazioni elettriche e la consistenza dimensionale dell'accoppiamento rimangono invariate.
D5: Gli operatori possono ancora collegarsi in modo inverso per IDC con linguette polarizzanti?R: Impossibile. La linguetta polarizzante asimmetrica entrerà in collisione con il bordo dei connettori PCB protetti quando ruotata di 180°, formando un blocco fisico e impedendo l'inserimento completo, eliminando sostanzialmente i difetti di cablaggio inverso.
Q6: È necessario scegliere le linguette polarizzanti se ho un solo connettore sulla scheda?R: Dipende dallo standard di sicurezza del prodotto. Se il prodotto prevede un circuito di alimentazione o una scheda di controllo di alto valore, si consiglia comunque di utilizzare le linguette polarizzanti per evitare errori di funzionamento umano durante la manutenzione post-vendita; per circuiti di segnale semplici a bassa tensione senza rischi per la sicurezza, la versione non polarizzante è accettabile per risparmiare sui costi.
