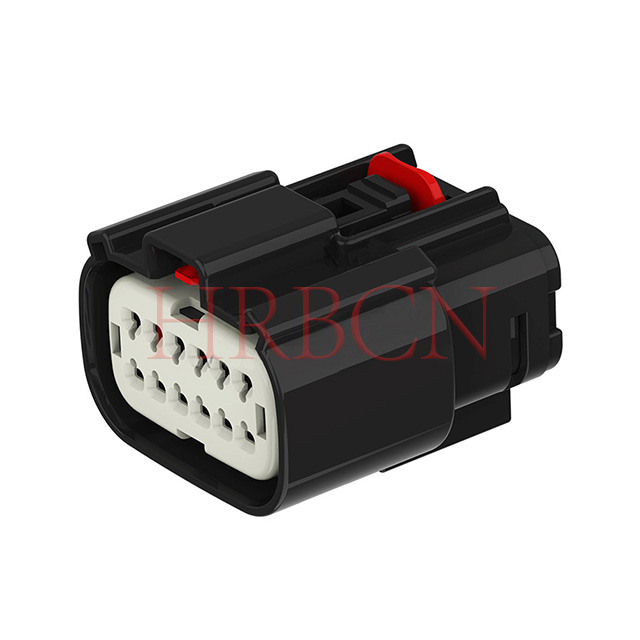

Definizione P/N
A-M35004-2xN-XCXX
① ②③ ④⑤⑥
①: numero di serie dell'articolo HRB
②: Numero di pin per riga: 2/3/4/6/8/10
③: Codice di codifica: tipo A/B/C/D
④: HSG Colore: B: nero, Y: giallo, LG: grigio chiaro, DG: grigio scuro, SG: grigio pietra, N: naturale
⑤: Colore guarnizione dell'anello: GN: verde, R: rosso
⑥: C: Con CPA, Vuoto: Senza CPA

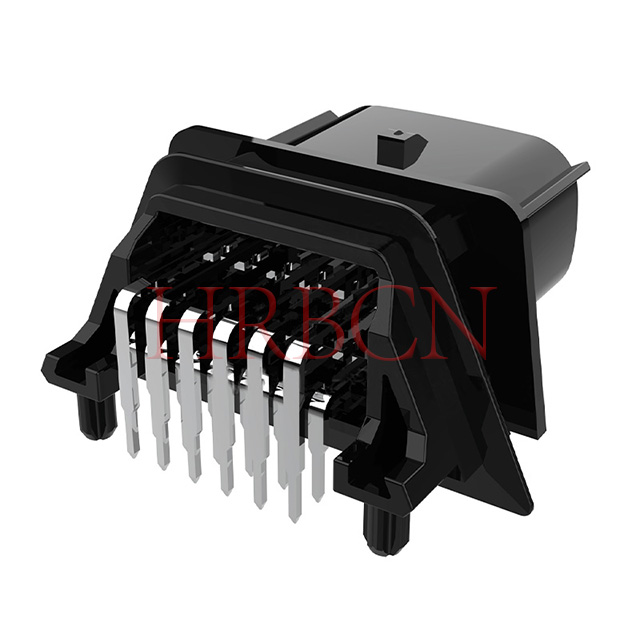

A-M35009-2xN-XC
① ② ③④
①: numero di serie dell'articolo HRB
②: Numero di pin per riga: 2/3/4/6/8/10
③: Codice di codifica: tipo A/B/C/D
④: Colore: nero, grigio chiaro, grigio scuro, grigio pietra;
Specifiche del layout PCB
Tipo di connettore: intestazione PCB del cablaggio della coda a saldare
Spessore PCB consigliato: 1,60 mm
Orientamento del montaggio: installazione PCB orizzontale ad angolo retto di 90°
Norma di conformità
Principali vantaggi del prodotto
Doppia tenuta IP67 e IP69K, resistente ai lavaggi industriali ad alta pressione e alla pioggia/polvere esterna
Design della coda di saldatura ad angolo retto di 90°, perfetto per schede PCB standard da 1,6 mm
Il blocco secondario CPA opzionale impedisce il ritiro del terminale in caso di vibrazioni a lungo termine
I codici chiave multitipo (A/B/C) evitano errori di collegamento dei circuiti incrociati
L'ampio intervallo di temperature si adatta al motore automobilistico, alle macchine agricole e al monitoraggio esterno
Certificazioni complete: standard automobilistico LV214, TUV, RoHS, conformità REACH
Molteplici opzioni di colore dell'alloggiamento per l'identificazione del circuito
