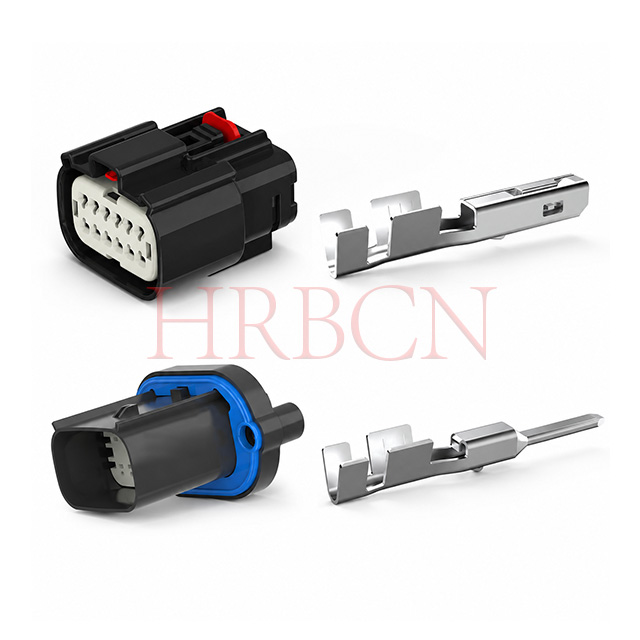

Connettore filo-cavo impermeabile serie A-M3500 IP67 e IP69K con montaggio a pannello | HRB

Definizione P/N

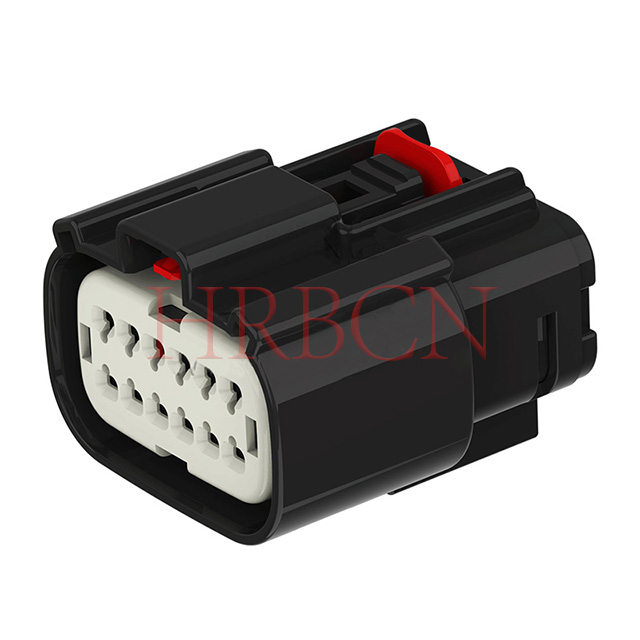

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: numero di serie dell'articolo HRB

②: Numero di pin per riga: 2/3/4/6/8/10

③: Codice di codifica: tipo A/B/C/D

④: HSG  Colore: B: nero, Y: giallo, LG: grigio chiaro, DG: grigio scuro, SG: grigio pietra, N: naturale

⑤: Colore guarnizione dell'anello: GN: verde, R: rosso

⑥: C: Con CPA, Vuoto: Senza CPA

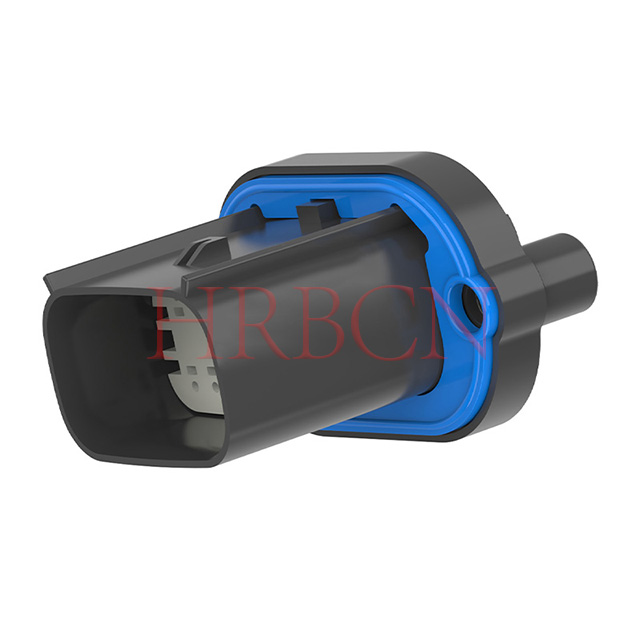

A-M35008-2xN-XX

        ①            ② ③④

①: numero di serie dell'articolo HRB

②: Numero di pin per riga: 2/3/4/6/8/10

③: Codice di codifica: tipo A/B/C/D

④: Senza colore dado: B: Nero, LG: Grigio chiaro, DG: Grigio scuro, SG: Grigio pietra;

      Con colore dado: C: Nero, D:  Grigio chiaro, E: Grigio scuro, F: Grigio pietra;

Specifiche di coppia per le viti del pannello

Coppia di serraggio manuale standard:

Vite M3: 0,6–0,8 N·m

Vite M4: 1,0–1,2 N·m

I clienti dovranno condurre test sulla dimensione e sul tipo effettivi della vite per convalidare l'idoneità per la loro applicazione specifica.

Vantaggi principali

1. Doppia protezione IP67 e IP69K, resistente al lavaggio industriale ad alta pressione

2. Due stili di installazione: montaggio a pannello in linea cavo-cavo e flangiato per il montaggio in armadio

3. La codifica a colori A/B/C/D impedisce l'accoppiamento errato tra circuiti diversi

4. Il blocco CPA opzionale migliora le prestazioni anti-backout del terminale in caso di vibrazioni

5. L'ampio intervallo di temperature si adatta agli ambienti difficili del motore, all'aperto e all'agricoltura

6. Molteplici opzioni di colore dell'alloggiamento e della guarnizione per la differenziazione del circuito

7. Coppia di viti di montaggio standard M3/M4 per un'installazione stabile del pannello
