Terminali a disconnessione rapida maschio e femmina: differenze, vantaggi e applicazioni comuni

In ambienti ad alte vibrazioni e quadri elettrici densi, l'affidabilità di una connessione via cavo determina il tempo di attività operativa dell'intero sistema. Gli ingegneri e i team di approvvigionamento devono bilanciare la necessità di un rapido assemblaggio e l'accessibilità per la manutenzione con il rischio di cortocircuiti accidentali, corrosione da sfregamento e guasti meccanici nel corso di cicli di accoppiamento ripetuti. Valutare le differenze strutturali tra le disconnessioni rapide maschio e femmina e determinare quando le condizioni di applicazione richiedono un design completamente isolato è necessario per soddisfare la conformità di sicurezza e mantenere la continuità elettrica a lungo termine. Vediamo i quadristi alle prese con guasti intermittenti semplicemente perché non corrispondono ai tipi di terminali o ai materiali isolanti. Questa guida analizza l'anatomia meccanica dei sistemi di disconnessione rapida. Imparerai come abbinare i materiali isolanti alle esigenze ambientali, prevenire i comuni guasti di crimpatura e specificare i componenti corretti per il tuo prossimo progetto di cablaggio.

• I meccanismi di accoppiamento dettano l'affidabilità: l'integrità strutturale dei terminali femmina a disconnessione rapida (la presa) determina la forza di ritenzione e la resistenza alle vibrazioni quando accoppiati con la linguetta maschio.

• L'isolamento mitiga i guasti catastrofici: la transizione da connettori nudi o parzialmente isolati a un terminale completamente isolato elimina il rischio di sfasamenti incrociati e archi negli involucri ad alta densità.

• Gli utensili equivalgono alle prestazioni: oltre l'80% dei guasti a disconnessione rapida deriva da una crimpatura impropria; la corrispondenza del materiale del terminale (nylon o vinile) con lo strumento a cricchetto calibrato corretto non è negoziabile.

• È richiesto l'adattamento ambientale: la selezione deve tenere conto del ciclo termico, dell'esposizione all'umidità e dei carichi di amperaggio per prevenire cadute di tensione e degrado termico.

Come funzionano i terminali a disconnessione rapida maschio e femmina

Per stabilire criteri di successo di base per i sistemi di connessione in due parti è necessario comprendere la loro funzione primaria in officina. Questi componenti consentono un rapido montaggio e smontaggio senza la necessità di saldature. Forniscono un approccio modulare al cablaggio, consentendo ai tecnici di scambiare componenti, bypassare circuiti o eseguire rapidamente la diagnostica. Tuttavia, questa comodità introduce variabili meccaniche. L'interfaccia fisica tra le due metà deve mantenere una pressione di contatto costante in caso di espansione termica e shock meccanico.

Anatomia dei terminali femmina a disconnessione rapida

La struttura della presa presenta bordi arrotolati progettati per afferrare saldamente la lama maschio. Questi bordi fungono da elementi elastici. Si flettono leggermente verso l'esterno durante l'inserimento ed esercitano una pressione continua verso l'interno contro la linguetta. I fermi interni spesso si inseriscono nel foro corrispondente sulla lama maschio, fornendo un clic tattile e prevenendo l'estrazione accidentale. Quando si specificano i terminali femmina a disconnessione rapida , gli ingegneri devono valutare l'azione meccanica dell'alloggiamento. Scorre sul terminale maschio per creare un contatto elettrico sicuro e a tenuta di gas. Questa tenuta a tenuta di gas impedisce all'ossigeno di raggiungere le superfici di accoppiamento, arrestando efficacemente l'ossidazione prima che inizi.

I requisiti di forza di inserimento e forza di ritiro determinano l'usabilità sulla catena di montaggio. I terminali standard richiedono una pressione significativa del pollice per l'accoppiamento. Le varianti a bassa forza di inserimento (LIF) alterano la tensione della molla dei bordi arrotolati. Riducono l'affaticamento dell'operatore durante la produzione di volumi elevati mantenendo un'adeguata resistenza al ritiro. Il cilindro del filo e l'impugnatura isolante forniscono un pressacavo essenziale. Il cilindro fissa i trefoli di rame nudo, mentre l'impugnatura secondaria si fissa sulla guaina del filo. Ciò trasferisce lo stress fisico lontano dal delicato punto di contatto elettrico, garantendo che il filo non si spezzi sotto tensione.

Anatomia della linguetta maschile (lama)

Il sistema linguetta e linguetta si basa sulla lama maschio che funge da punto di contatto fondamentale. È un pezzo rigido e piatto di metallo stampato. La sua integrità strutturale supporta la tensione della molla applicata dalla presa femmina. La standardizzazione delle larghezze delle lame garantisce la compatibilità incrociata tra diversi produttori e tipi di apparecchiature. Anche gli spessori variano, in genere vanno da 0,020' a 0,032', che influiscono direttamente sulla capacità di trasporto di corrente e sulla rigidità fisica della linguetta.

Il foro di bloccaggio situato vicino alla punta della linguetta maschio svolge una specifica funzione di bloccaggio. Si allinea con la fossetta o il fermo rialzato all'interno della presa femmina. Una volta accoppiata, la fossetta cade nel buco. Questo interblocco meccanico richiede una forza di trazione distinta per disinnestarsi, salvaguardando la connessione dalle vibrazioni ambientali provenienti da motori o relè.

Configurazioni di picche e proiettili

I connettori a forcella utilizzano un design piatto maschio e femmina e sono comunemente usati in pannelli di controllo, elettrodomestici, relè e interruttori. I connettori bullet utilizzano un perno e una presa rotondi, che li rendono adatti per connessioni filo-filo in linea e cablaggi instradati attraverso spazi ristretti. I connettori a forcella sono generalmente preferiti per le connessioni dei componenti, mentre i connettori a proiettile sono utili laddove sono richiesti instradamenti compatti e collegamenti di cavi flessibili.

Terminali nudi, parzialmente o completamente isolati

Il confronto dei livelli di isolamento aiuta a determinare l’approccio più sicuro e conforme per ambienti specifici. Le connessioni in metallo nudo provocano il disastro negli involucri moderni e ravvicinati. La scelta della giusta strategia di isolamento riduce i rischi bilanciando la velocità di assemblaggio e l'ingombro dei componenti.

Terminali non isolati e parzialmente isolati

I terminali non isolati sono realizzati in metallo nudo e vengono utilizzati principalmente in applicazioni ad alta temperatura o con protezione speciale dove l'isolamento in plastica non è adatto. I terminali parzialmente isolati utilizzano un manicotto di plastica per coprire l'area di crimpatura del filo, mentre la sezione di accoppiamento rimane esposta. Forniscono una certa protezione del cavo ma presentano un rischio maggiore di contatto accidentale o cortocircuiti, quindi sono più adatti per applicazioni in cui i terminali sono adeguatamente distanziati e protetti.

.

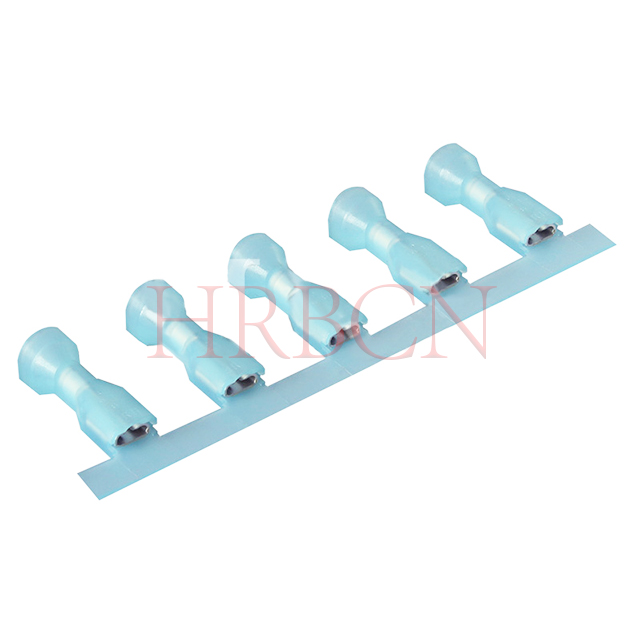

Il caso ingegneristico per il terminale completamente isolato

L'aggiornamento a un terminale completamente isolato fornisce una barriera di sicurezza completa. L'alloggiamento in plastica si estende interamente sul meccanismo di accoppiamento. Quando le metà maschio e femmina si collegano, nessun metallo nudo rimane esposto all'ambiente circostante. Questo design previene i cortocircuiti in spazi ristretti dove i cavi potrebbero sfregare contro i componenti metallici del telaio collegati a terra.

I risultati in termini di sicurezza migliorano notevolmente in officina. L'alloggiamento esteso protegge dal contatto accidentale dell'utensile durante le procedure di manutenzione sotto tensione. Anche i fattori di conformità guidano l’adozione. Il rispetto degli standard UL e CSA per le connessioni touch-safe è obbligatorio negli elettrodomestici e nelle apparecchiature industriali. Un design completamente isolato garantisce che l'apparecchiatura superi rigorosi test di resistenza dielettrica e certificazioni di sicurezza senza richiedere schermatura secondaria o guaina termorestringente.

Compromessi sui materiali: nylon, vinile e termoretraibile

La selezione del polimero corretto per l'alloggiamento del terminale ne determina la sopravvivenza sul campo. Ciascun materiale offre vantaggi e modalità di guasto distinti in base alla temperatura, all'esposizione chimica e allo stress meccanico.

Il PVC è un materiale isolante economico per applicazioni interne standard, ma può diventare fragile o rompersi a basse temperature o durante la piegatura. Il nylon offre una migliore resistenza al calore, agli oli, agli agenti chimici e alle sollecitazioni meccaniche, rendendolo adatto per apparecchiature automobilistiche e industriali. L'isolamento termoretraibile fornisce ulteriore protezione dall'umidità e pressacavo, rendendolo una buona scelta per ambienti marini, esterni e altri ambienti esposti all'acqua o al sale.

Come scegliere il terminale di disconnessione rapida giusto

Tradurre le caratteristiche del terminale in risultati prestazionali misurabili garantisce l'affidabilità del sistema. Gli appalti non possono fare affidamento solo sulla somiglianza visiva. La valutazione della compatibilità del diametro del filo, della corrente nominale e della ritenzione meccanica determina il modo in cui una connessione funzionerà in condizioni di picco di stress operativo.

Compatibilità e codifica colore del calibro del filo (AWG).

La codifica a colori standard del settore semplifica l'assemblaggio e previene catastrofiche discrepanze. Il sistema è universale per tutti i produttori. Questa scorciatoia visiva consente ai tecnici di afferrare immediatamente il componente corretto senza misurare il diametro del cilindro.

I pericoli derivanti dal sottodimensionamento o dal sovradimensionamento dei terminali rispetto al numero di trefoli sono gravi. Forzando un filo da 14 AWG in un terminale rosso si tagliano i fili di rame esterni, riducendo la capacità di trasporto di corrente e creando un punto caldo localizzato. Al contrario, la crimpatura di un filo da 18 AWG in un terminale blu provoca una connessione allentata. La canna non può comprimersi abbastanza da afferrare il filo sottile, con conseguente inevitabile estrazione sotto vibrazione.

Corrente nominale e caduta di tensione

Il materiale del terminale influisce sulla capacità di corrente e sulle prestazioni elettriche. L'ottone fornisce una buona conduttività per le applicazioni standard, mentre le leghe di rame sono spesso utilizzate per circuiti a corrente più elevata. La stagnatura aiuta a proteggere entrambi i materiali dall'ossidazione e dalla corrosione. Anche una connessione maschio-femmina sicura è importante perché un'elevata resistenza di contatto può causare cadute di tensione, surriscaldamento e danni all'isolamento circostante.

Resistenza alle vibrazioni e forza di ritenzione

Attrezzature ad alte vibrazioni come generatori, macchinari pesanti e veicoli possono allentare gradualmente le connessioni dei terminali. I terminali femmina a disconnessione rapida con funzioni di bloccaggio forniscono una migliore ritenzione fissando la presa alla linguetta maschio. Ciò aiuta a prevenire la disconnessione accidentale e a mantenere una connessione elettrica stabile nelle applicazioni ad alte vibrazioni.

Applicazioni terminali a disconnessione rapida

Diversi settori applicano disconnessioni rapide sulla base di rigorosi requisiti normativi e ambientali. La scalabilità nella produzione dipende dalla selezione di componenti che si assemblano rapidamente e allo stesso tempo soddisfano i requisiti di durabilità specifici dell'ambiente di utilizzo finale.

Sistemi elettrici automobilistici e marini

I sistemi elettrici automobilistici e marini sono esposti a umidità, sale, vibrazioni e temperature elevate. I terminali completamente isolati in nylon o termorestringenti forniscono una migliore protezione contro la corrosione e i problemi di connessione in queste condizioni. I terminali femmina a disconnessione rapida sono comunemente utilizzati per blocchi relè, luci, verricelli e apparecchiature elettriche marine, consentendo il collegamento, la sostituzione o la manutenzione dei componenti senza tagliare e giuntare i cavi.

Quadri di Controllo Industriali e Automazione

I requisiti di cablaggio ad alta densità impongono l'uso di terminali completamente isolati per evitare diafonia e cortocircuiti. I moderni pannelli di controllo racchiudono centinaia di relè, contattori e PLC in un ingombro compatto. Il metallo esposto in questi ambienti invita alla formazione di archi elettrici se un filo vagante colma uno spazio vuoto.

La scalabilità nella realizzazione di quadri elettrici si basa sulla velocità. La velocità di montaggio e smontaggio utilizzando i connettori rapidi precrimpati supera di gran lunga i tradizionali terminali a vite. I tecnici possono terminare interi cablaggi in una stazione di preparazione dedicata, quindi collegare semplicemente le connessioni ai componenti del pannello. Questo flusso di lavoro modulare riduce i tempi di assemblaggio e riduce gli errori legati alla coppia comuni con le connessioni a vite.

HVAC ed elettrodomestici

Le apparecchiature e gli apparecchi HVAC spesso espongono i collegamenti terminali a temperature elevate e vibrazioni del motore. Potrebbero essere necessari terminali ad alta temperatura per elementi riscaldanti, controlli di forni, compressori e motori di ventilazione. Le linguette standard da 0,250' sono ampiamente utilizzate in queste applicazioni, facilitando la sostituzione e la manutenzione con le dimensioni dei terminali comunemente disponibili.

Problemi comuni del terminale di disconnessione rapida

L'identificazione dei punti comuni di guasto durante l'installazione e l'utilizzo del ciclo di vita previene costose richieste di garanzia. Anche il terminale di massima qualità fallirà se applicato in modo errato o sottoposto a condizioni che vanno oltre i suoi parametri di progettazione.

Errori impropri di crimpatura e attrezzatura

L'uso dello strumento di crimpatura sbagliato può causare connessioni terminali allentate o danneggiate. Una crimpatura insufficiente può consentire al filo di fuoriuscire, mentre una crimpatura eccessiva può danneggiare i fili di rame o l'isolamento. Uno strumento di crimpatura a cricchetto calibrato aiuta a fornire una pressione costante e una connessione sicura. È inoltre necessario selezionare la matrice di crimpatura corretta in base alle dimensioni del terminale e al materiale isolante, come nylon o PVC.

Cicli termici e corrosione da sfregamento

Le variazioni di temperatura possono causare piccoli movimenti tra i terminali maschio e femmina, che potrebbero usurare la placcatura protettiva e provocare corrosione da sfregamento. Ciò può aumentare la resistenza elettrica e causare surriscaldamento nel tempo. I terminali in ottone o rame stagnato forniscono una migliore protezione dalla corrosione, mentre i terminali femmina ad alta ritenzione aiutano a ridurre i movimenti e a mantenere una connessione stabile.

Limitazioni del ciclo di accoppiamento

I terminali a disconnessione rapida possono perdere la forza di ritenzione dopo ripetuti collegamenti e scollegamenti. Con il passare del tempo, la presa femmina potrebbe allentarsi, aumentando la resistenza elettrica e il rischio di surriscaldamento. Durante la manutenzione, i terminali che si collegano troppo facilmente o che sembrano allentati devono essere ispezionati e sostituiti quando necessario per mantenere un collegamento elettrico affidabile.

Conclusione

1. Controlla gli attuali strumenti di crimpatura sulla tua catena di montaggio per verificarne la stretta compatibilità con i materiali terminali selezionati.

2. Richiedere le schede tecniche del produttore per verificare i dati sulla forza di ritenzione e le soglie di caduta di tensione.

3. Esegui test fisici di trazione sui lotti di campioni iniziali per garantire che i tuoi profili di crimpatura soddisfino gli standard del settore.

4. Implementare un sistema di inventario codificato a colori per evitare disallineamenti di calibro dei cavi durante un assemblaggio frenetico.

Domande frequenti

D: Qual è la differenza tra un terminale completamente isolato e un terminale parzialmente isolato?

R: Un terminale completamente isolato è dotato di un alloggiamento in plastica che copre completamente sia l'area di crimpatura del filo che la connessione di accoppiamento in metallo, prevenendo cortocircuiti accidentali. Un terminale parzialmente isolato copre solo il cilindro di crimpatura del filo, lasciando esposta la linguetta o la presa metallica.

D: Come si misura la dimensione dei terminali a disconnessione rapida femmina?

R: La dimensione è misurata dalla larghezza dell'apertura del recipiente, progettata per corrispondere alle larghezze specifiche delle linguette maschili. Le dimensioni più comuni nel settore sono .250' (6,3 mm), .187' (4,8 mm) e .110' (2,8 mm).

D: Posso utilizzare delle pinze per crimpare un terminale completamente isolato?

R: No. L'uso di pinze standard applica una pressione non uniforme, che può rompere l'isolamento o non riuscire a fissare correttamente i trefoli del filo. Per una connessione sicura e a tenuta di gas è necessaria una pinza a cricchetto calibrata progettata per terminali isolati.

D: Perché i miei terminali a disconnessione rapida si sciolgono?

R: La fusione è generalmente causata da un'elevata resistenza elettrica che genera calore in eccesso. Ciò è dovuto a una connessione allentata (scarsa forza di ritenzione), a una crimpatura non corretta o al superamento dell'amperaggio nominale del materiale del terminale.

D: I terminali isolati in nylon o vinile sono migliori per la stagione fredda?

R: I terminali isolati in nylon sono superiori in climi freddi e in ambienti ad alto stress. Il vinile (PVC) tende a diventare fragile e può rompersi a temperature gelide o durante il processo di aggraffatura, mentre il nylon rimane flessibile e durevole.

D: Qual è il codice colore standard per i terminali dei cavi a disconnessione rapida?

R: Lo standard del settore è rosso per il cavo 22-18 AWG, blu per il cavo 16-14 AWG e giallo per il cavo 12-10 AWG. Ciò garantisce che il terminale corretto sia abbinato al diametro del filo appropriato.
