Terminale completamente isolato: tipi, dimensioni e applicazioni nei sistemi di cablaggio elettrico

I guasti del sistema elettrico e gli archi elettrici spesso hanno origine in un unico punto di vulnerabilità: terminazioni dei cavi specificate in modo improprio o esposte. Ingegneri e installatori devono bilanciare i requisiti di assemblaggio rapido con il rigoroso rispetto della sicurezza, la tutela dell'ambiente e la prevenzione di cortocircuiti accidentali nei pannelli ad alta densità. La selezione del corretto terminale completamente isolato richiede di andare oltre la corrispondenza di base del diametro del filo per valutare i materiali isolanti, la geometria del terminale, l'anatomia interna del cilindro e la compatibilità degli strumenti per l'affidabilità a lungo termine. Gli ambienti ad alte vibrazioni, l'esposizione all'umidità e gli imballaggi ad alta densità di componenti richiedono soluzioni di terminazione che eliminino il rischio di contatto accidentale pur mantenendo una conduttività ottimale. Analizzeremo le differenze strutturali tra i vari connettori isolati in modo da poter costruire sistemi elettrici robusti e sicuri al contatto che resistano a rigorose esigenze operative.

• Rigorosa codifica a colori AWG: i codici colore standard del settore (rosso, blu, giallo) impongono una compatibilità precisa del calibro del filo; il disadattamento porta ad un'estrazione meccanica o ad un'eccessiva resistenza di contatto.

• Il materiale determina l'ambiente: la scelta tra PVC, nylon e isolamento termoretraibile determina la tolleranza termica del terminale, la resistenza chimica e le capacità di tenuta ambientale.

• L'attrezzatura è fondamentale: l'utilizzo di crimpatrici generiche o non a cricchetto su terminali completamente isolati spesso compromette il rivestimento isolante, annullando le certificazioni di sicurezza ed esponendo elementi conduttivi.

• Conformità sicura al tocco: i design completamente isolati non sono negoziabili in applicazioni ad alte vibrazioni e ad alta densità in cui i componenti conduttivi adiacenti comportano un rischio di cortocircuito.

• Prestazioni pronte per il campo: i terminali preisolati riducono drasticamente i tempi di installazione nelle riparazioni sul campo rispetto ai terminali nudi che richiedono un'applicazione secondaria di termoretraibile.

Come funzionano i terminali completamente isolati

Inquadramento del problema (criteri di successo)

I quadri elettrici moderni spesso contengono molti relè, contattori e morsettiere in uno spazio limitato, aumentando il rischio di cortocircuiti accidentali. I terminali possono anche essere esposti a vibrazioni, umidità, sale e variazioni di temperatura nelle applicazioni industriali, marine e automobilistiche. Un terminale affidabile dovrebbe fornire una ritenzione sicura del cavo, un buon isolamento, protezione dall'umidità e un design compatto adatto a cablaggi ad alta densità.

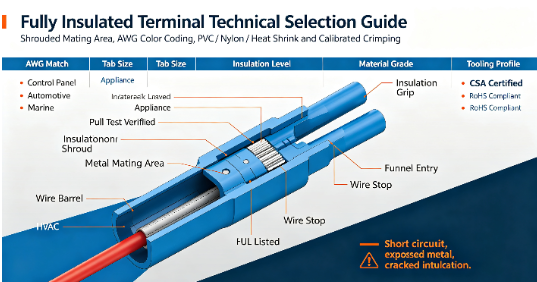

Anatomia di una connessione affidabile

Comprendere la struttura interna di un terminale completamente isolato è fondamentale per specificare il componente corretto per applicazioni ad alta affidabilità. Il rivestimento in plastica visibile nasconde componenti metallici altamente ingegnerizzati progettati per compiti meccanici specifici. Gli installatori devono riconoscere come queste caratteristiche interne interagiscono con il conduttore di rame durante il processo di crimpatura.

• Il Barilotto: Il cilindro metallico in cui viene inserito e crimpato il filo. Le canne presentano una cucitura a spessore o una cucitura brasata. Le cuciture rinforzate sono costituite da metallo arrotolato in un tubo, che può spaccarsi sotto una pressione aggressiva di crimpatura. Le cuciture brasate fondono insieme i bordi metallici, creando un cilindro solido che resiste a forti forze di crimpatura senza deformarsi o aprirsi, garantendo una ritenzione superiore del filo.

• Design con ingresso a imbuto: i terminali di alta qualità incorporano un cono interno all'interno del manicotto isolante. Questo imbuto guida i fili sottili direttamente nel cilindro. Senza un ingresso a imbuto, i singoli fili di rame spesso si ripiegano contro l'isolamento durante l'inserimento. I fili piegati riducono la massa conduttiva totale all'interno della crimpatura, aumentando la resistenza elettrica e creando punti caldi localizzati.

• La Sindone: la caratteristica distintiva dei progetti completamente isolati. La copertura si estende oltre la superficie metallica di accoppiamento, avvolgendo completamente il punto di connessione dopo l'accoppiamento. Questo strato protettivo garantisce che nessun metallo vivo rimanga esposto, fornendo un ambiente sicuro dal tocco fondamentale per il personale di manutenzione e l'integrità del sistema.

• Fermafilo: una barriera fisica interna che impedisce al filo di essere spinto troppo lontano attraverso la canna. L'inserimento eccessivo interferisce con il meccanismo di accoppiamento e compromette l'integrità meccanica della crimpatura.

Valore complessivo e compromessi

La selezione del tipo di terminale appropriato richiede la valutazione del costo dei componenti rispetto al tempo di installazione, ai requisiti di sicurezza e alla durabilità ambientale. Ciascuna configurazione di terminale offre vantaggi distinti a seconda del contesto dell'applicazione. I tecnici sul campo spesso scelgono l'opzione più economica, ma le specifiche tecniche devono dettare l'esatto stile del terminale in base all'ambiente operativo.

Tipi di terminali completamente isolati

Disconnessioni rapide completamente isolate (Faston)

Le disconnessioni rapide, spesso denominate Faston, sono costituite da linguette maschio e prese femmina completamente protette. Questi terminali facilitano la connessione e la disconnessione rapida senza richiedere strumenti. L'isolamento completo garantisce che quando la linguetta maschio scivola nella presa femmina, le protezioni in plastica sovrapposte creano una barriera dielettrica continua. I tecnici fanno affidamento su questi connettori per relè, microinterruttori, contattori e alimentatori modulari. Le applicazioni che richiedono manutenzione frequente, sostituzione di componenti o assemblaggio modulare traggono grandi vantaggi dalle disconnessioni rapide completamente isolate perché proteggono il personale dai circuiti sotto tensione durante le procedure di sostituzione a caldo. Quando si collega un pannello di controllo a 24 V CC, gli installatori utilizzano questi sezionatori per terminare gli ingressi degli interruttori di finecorsa e le uscite delle elettrovalvole, consentendo una rapida risoluzione dei problemi senza esporre i terminali adiacenti a cortocircuiti.

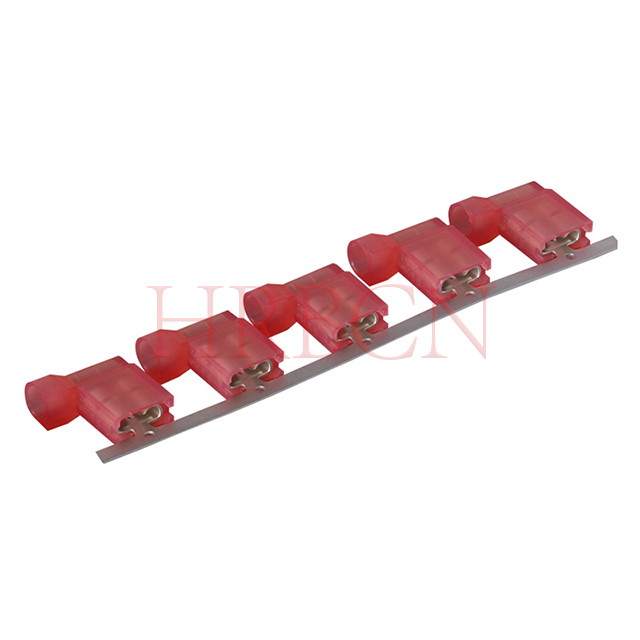

Terminali a bandiera completamente isolati

I terminali a bandiera presentano un design ad angolo retto di 90 gradi in cui la disconnessione rapida femmina è perpendicolare all'asse del filo. Il rivestimento isolante completo copre l'intero gruppo ad angolo retto. Gli ingegneri specificano i terminali a bandiera in ambienti con limitazioni di spazio in cui un terminale diritto standard costringerebbe il cavo a piegarsi bruscamente contro una parete della recinzione. Piegature strette inducono sollecitazioni meccaniche sui trefoli di rame, portando infine all'affaticamento del metallo e alla rottura del filo. I terminali a bandiera instradano il filo parallelamente alla superficie di accoppiamento immediatamente dopo la connessione. Li troverete ampiamente nei motori degli elettrodomestici, nei pannelli di controllo stretti e nei quadri automobilistici compatti. Ad esempio, quando si collega il condensatore del compressore in un'unità HVAC, lo spazio tra i terminali del condensatore e il pannello di accesso spesso richiede terminali a bandiera per evitare che i cavi vengano schiacciati quando il pannello è fissato.

Terminali ad anello e a forcella completamente isolati

I terminali ad anello utilizzano un design a circuito chiuso che fornisce una connessione sicura ed è adatto per applicazioni di messa a terra e ad alte vibrazioni. I terminali a forcella utilizzano un design a forcella aperta, consentendo un'installazione più rapida poiché la vite di montaggio deve solo essere allentata anziché rimossa. Le versioni completamente isolate aiutano a proteggere l'area di crimpatura e riducono il rischio di contatti accidentali o cortocircuiti nei pannelli di controllo, nei macchinari e nel cablaggio automobilistico.

Giunzioni di testa e connettori a proiettile completamente isolati

Le giunzioni di testa e i connettori a proiettile sono comunemente utilizzati per le connessioni di cavi in ​​linea. Le giunzioni di testa uniscono in modo permanente due fili end-to-end, mentre i connettori a proiettile utilizzano parti maschio e femmina che possono essere disconnesse quando necessario. Le versioni completamente isolate aiutano a proteggere la connessione da contatti accidentali e sono ampiamente utilizzate nei cablaggi elettrici, nelle riparazioni automobilistiche e nei cablaggi di controllo industriale.

Terminali con pin e presa completamente isolati

I terminali a pin sono dotati di un'estensione metallica solida, simile ad un ago, progettata per l'inserimento in prese specializzate o morsettiere a compressione. I terminali della presa forniscono la presa corrispondente. La copertura completamente isolata protegge la base del perno e l'intera presa. Questi terminali dominano le morsettiere di tipo europeo ad alta densità e le connessioni di interfaccia specifiche del circuito stampato (PCB). Il perno rigido impedisce che il delicato filo intrecciato si sfilacci o si rompa quando viene compresso dalla vite di fissaggio in una morsettiera. L'isolamento garantisce che i perni strettamente ravvicinati non si tocchino tra loro nel punto in cui entrano nell'alloggiamento del blocco. Nelle installazioni di controller logici programmabili (PLC), gli installatori utilizzano terminali a pin per terminare il cablaggio I/O a trefoli sottili, garantendo una connessione pulita e sicura negli stretti terminali a vite dei moduli PLC.

Dimensioni dei terminali completamente isolati e codici colore AWG

La matrice cromatica standard del settore

Gli standard elettrici impongono un rigoroso sistema di codifica a colori per i terminali isolati basato sulle dimensioni AWG (American Wire Gauge). Questa matrice universale garantisce agli installatori di identificare immediatamente il terminale corretto per il cavo in questione, prevenendo guasti meccanici catastrofici. La mancata corrispondenza tra il calibro del filo e le dimensioni del terminale provoca una connessione allentata che si estrae sotto tensione o un cilindro eccessivamente imbottito che non riesce a crimpare correttamente. I tecnici sul campo devono memorizzare questa matrice di colori per mantenere la velocità e la precisione dell'assemblaggio.

Valutazione del numero di trefoli rispetto alla capacità del cilindro terminale

La corrispondenza del codice colore AWG è importante, ma è necessario considerare anche la struttura del filo. I cavi con la stessa dimensione AWG possono avere un numero di trefoli diverso e potrebbero richiedere dimensioni del cilindro diverse. I cavi flessibili con un numero elevato di trefoli necessitano di spazio sufficiente per entrare nel terminale senza piegare o allargare i trefoli. Un'entrata agevole dell'imbuto può aiutare a guidare il filo nel cilindro e migliorare la qualità della crimpatura. Verificare sempre che il cilindro del terminale sia adatto sia al calibro che al tipo di filo prima di crimpare.

PVC contro nylon contro isolamento termorestringente

PVC (cloruro di polivinile)

Il PVC è un materiale isolante economico comunemente utilizzato per i pannelli di controllo interni e i cavi elettrici standard. Fornisce una buona protezione in condizioni operative normali e supporta la codifica a colori dei terminali standard. Tuttavia, il PVC può diventare fragile a temperature molto fredde e può essere influenzato da alcune sostanze chimiche. Per ambienti esterni, ad alta temperatura o esposti a sostanze chimiche, il nylon o altri materiali isolanti più durevoli potrebbero essere più adatti.

Nylon (poliammide)

L'isolamento in nylon offre migliore flessibilità, resistenza alla temperatura e resistenza agli oli e alle sostanze chimiche rispetto al PVC standard. Il suo design traslucido può anche facilitare il controllo del posizionamento del filo prima della crimpatura. Molti terminali in nylon supportano la doppia crimpatura per fissare sia il conduttore che l'isolamento del filo, fornendo un migliore pressacavo. Queste caratteristiche rendono i terminali in nylon adatti per il settore automobilistico, macchinari pesanti e altri ambienti difficili o con vibrazioni elevate.

Termoretraibile con rivestimento adesivo

I terminali termorestringenti forniscono una forte protezione contro umidità, sale e sostanze chimiche. Quando riscaldato, l'isolamento esterno si restringe attorno al filo mentre l'adesivo interno crea una connessione sigillata e fornisce un ulteriore pressacavo. Ciò rende i terminali termoretraibili adatti per applicazioni marine, automobilistiche all'aperto e altre applicazioni in cui il cablaggio è regolarmente esposto all'acqua o ad ambienti difficili.

Conclusione

1. Controllare tutte le attuali attrezzature di assemblaggio nel reparto di produzione per garantire l'assoluta compatibilità con i profili di crimpatura dei terminali isolati, rimuovendo eventuali matrici di tipo perforante.

2. Richiedi ed esamina le schede tecniche del produttore per tutti i terminali in entrata per verificare i limiti termici, i valori dielettrici e le certificazioni UL/CSA.

3. Standardizzare i contenitori di stoccaggio dell'inventario con rigorosi codici colore AWG per impedire fisicamente ai tecnici di non corrispondere alle dimensioni dei cavi e dei terminali durante l'assemblaggio rapido.

4. Implementare protocolli obbligatori di test di trazione per il primo articolo di qualsiasi nuovo cablaggio per convalidare l'integrità meccanica prima dell'inizio della produzione di massa.

Domande frequenti

D: Qual è la differenza tra un terminale completamente isolato e un terminale parzialmente isolato?

R: Un terminale completamente isolato è dotato di una copertura in plastica che copre completamente l'area di accoppiamento metallica, impedendo qualsiasi contatto accidentale con il metallo sotto tensione dopo il collegamento. Un terminale parzialmente isolato copre solo il cilindro di crimpatura, lasciando la linguetta, l'anello o il perno metallico esposto a potenziali cortocircuiti.

D: Che cos'è un'entrata a imbuto su un terminale completamente isolato?

R: L'ingresso a imbuto è una rastremazione interna all'interno del manicotto di plastica del terminale. Funziona come una guida per incanalare senza problemi tutti i fili sottili nel cilindro di metallo. Ciò impedisce ai fili di ripiegarsi, garantendo la massima conduttività e prevenendo piegature deboli.

D: Posso utilizzare uno strumento di crimpatura standard per fili scoperti su un terminale completamente isolato?

R: No. Le crimpatrici a filo nudo utilizzano matrici perforanti progettate per forare il metallo. Usandoli su un terminale isolato si taglierà il rivestimento di plastica, distruggendo l'isolamento, esponendo il filo sotto tensione e annullando la valutazione di sicurezza. È necessario utilizzare una matrice ovale o asimmetrica progettata per terminali isolati.

D: Perché l'isolamento si spezza o si rompe quando crimpare il terminale?

R: L'isolamento si rompe per tre motivi principali: utilizzo dello strumento di crimpatura sbagliato (come una matrice perforante), crimpatura di un terminale a temperature gelide (che rende il PVC fragile) o tentativo di forzare un filo troppo grande in un cilindro del terminale sottodimensionato.

D: Come faccio a scegliere tra terminali completamente isolati in nylon e PVC?

R: Scegli il PVC per applicazioni interne standard ed economiche in cui le temperature rimangono stabili. Scegli il nylon per ambienti con vibrazioni elevate, esposizione a sostanze chimiche o solventi o applicazioni con climi freddi, poiché il nylon è altamente flessibile, resiste alle fessurazioni e spesso fornisce un migliore scarico della tensione meccanica.

D: I terminali standard completamente isolati sono impermeabili?

R: No. I terminali standard in PVC e nylon completamente isolati proteggono dal contatto accidentale e dalla polvere, ma non sigillano l'acqua. Per le connessioni stagne è necessario utilizzare terminali termorestringenti con rivestimento interno adesivo che fonde e sigilla la connessione.
