Come scegliere il connettore terminale giusto per i sistemi HVAC e gli elettrodomestici

I collegamenti elettrici nei sistemi HVAC e negli elettrodomestici comportano una posta in gioco incredibilmente alta. Un singolo punto di guasto porta facilmente a tempi di inattività delle apparecchiature, innesca richiami da parte del produttore o crea gravi rischi di incendio. Gli ingegneri affrontano una sfida costante quando specificano i connettori dei cavi per questi ambienti esigenti. Questi componenti devono resistere a cicli termici continui, vibrazioni elevate, esposizione chimica e umidità costante. Devono inoltre mantenere severi controlli di qualità durante l'assemblaggio della produzione di massa.

La scelta del connettore terminale giusto richiede un rigoroso quadro di valutazione tecnica. È necessario considerare attentamente le esigenze ambientali oltre alle proprietà dei materiali di base. I requisiti di rigidità dielettrica svolgono un ruolo fondamentale nella selezione dei componenti per spazi ristretti. Comprendere queste variabili ti aiuta a determinare casi d'uso specifici per diversi stili di connettore. Imparerai esattamente quando la sicurezza e la durata richiedono un terminale completamente isolato per proteggere l'intero circuito.

Punti chiave

• L'adeguamento ambientale non è negoziabile: il cablaggio HVAC e degli elettrodomestici deve tenere conto delle vibrazioni, della condensa, dell'esposizione al refrigerante e delle temperature estreme, dettando la scelta del metallo di base e dell'isolamento.

• L'isolamento impone la sicurezza in spazi ristretti: un terminale completamente isolato è fondamentale per prevenire guasti da arco e cortocircuiti nelle schede di controllo ad alta densità, nei contattori dei compressori e negli alloggiamenti dei motori.

• La selezione dei materiali favorisce la longevità: l'isolamento in nylon supera il PVC nelle applicazioni con apparecchi ad alto calore, mentre il rame stagnato previene la corrosione nelle unità HVAC ad alta umidità.

• Le attrezzature influiscono sull'affidabilità: anche il terminale di altissima qualità fallirà se crimpato con attrezzature non calibrate correttamente o non corrispondenti, rendendo il controllo qualità della produzione e i test di trazione una parte fondamentale della selezione del connettore.

Requisiti di cablaggio HVAC e elettrodomestici

Cicli termici e resistenza al calore

Il riscaldamento e il raffreddamento ripetuti possono causare l'espansione e la contrazione dei metalli terminali, che potrebbero allentare la crimpatura nel tempo. Ciò può aumentare la resistenza elettrica, generare calore e danneggiare il terminale o l'isolamento. Scegli terminali con temperature nominali adeguate, come 105°C per applicazioni standard o temperature nominali superiori per apparecchiature di riscaldamento industriale. Il ciclo termico può anche usurare la placcatura protettiva e aumentare il rischio di corrosione.

Vibrazioni e sollecitazioni meccaniche

Le vibrazioni del motore possono allentare i collegamenti dei terminali in apparecchi come lavatrici, compressori e ventilatori. Una crimpatura debole può provocare, nel tempo, la formazione di archi o perdite di potenza. Per applicazioni con vibrazioni elevate, utilizzare terminali con forte ritenzione meccanica, spessore del metallo adeguato e funzioni di bloccaggio per mantenere sicura la connessione.

Umidità, condensa e rischi chimici

I terminali HVAC e degli elettrodomestici possono essere esposti a umidità, condensa, oli, refrigeranti e prodotti chimici per la pulizia. Queste condizioni possono causare corrosione e ridurre l’affidabilità della connessione nel tempo. La placcatura resistente alla corrosione, come la stagnatura, aiuta a proteggere il metallo del terminale e a mantenere una conduttività elettrica stabile in ambienti umidi o esposti a sostanze chimiche.

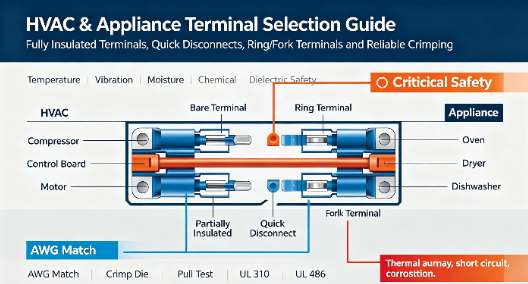

Terminali nudi, parzialmente o completamente isolati

Terminali nudi

I terminali nudi non hanno alcun involucro protettivo in plastica. Sono costituiti interamente da metallo stampato e placcato. Sono adatti per punti di messa a terra interni dove i rischi di cortocircuito sono praticamente pari a zero. Il collegamento dei cavi di terra direttamente a uno chassis metallico è un'applicazione comune per questo stile.

Tuttavia, il bare metal presenta gravi limitazioni operative. L'esposizione a cavi sotto tensione adiacenti crea un pericolo immediato di cortocircuito. Sono anche altamente suscettibili alla rapida ossidazione in ambienti umidi. Non utilizzare mai terminali scoperti in cablaggi densi dove è possibile il contatto fisico con altri componenti o con l'involucro esterno.

Terminali parzialmente isolati

I terminali parzialmente isolati proteggono solo la sezione del cilindro del filo. L'estremità di accoppiamento rimane interamente metallica esposta. Questi sono standard nelle applicazioni in cui i connettori hanno un'ampia separazione fisica. Il principale compromesso riguarda la velocità di produzione e le capacità di ispezione visiva.

È possibile eseguire facilmente un'ispezione visiva della qualità della crimpatura sulla catena di montaggio. Gli operatori possono verificare se i trefoli sono posizionati correttamente all'interno del cilindro prima di spostare il cablaggio alla stazione successiva. Tuttavia, il metallo esposto all'estremità di accoppiamento rimane vulnerabile. Il contatto accidentale con strumenti o altri cavi può facilmente innescare un cortocircuito durante il funzionamento o la manutenzione.

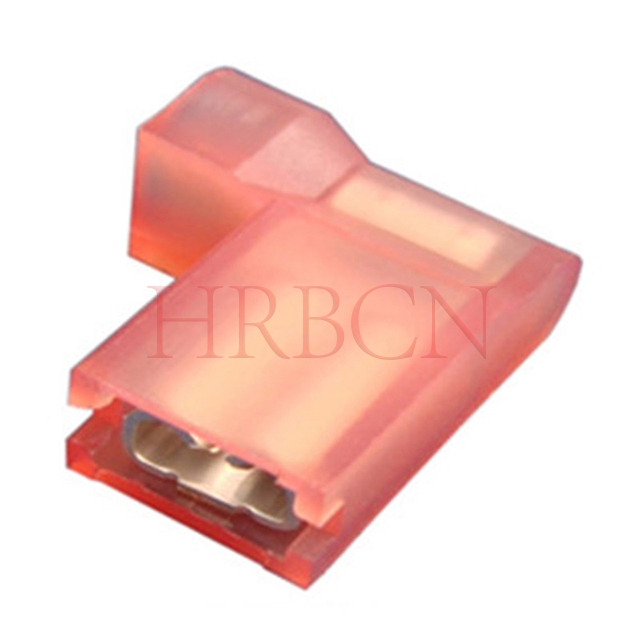

Il terminale completamente isolato

Il design strutturale di un terminale completamente isolato copre sia il cilindro del filo che il meccanismo di accoppiamento. L'alloggiamento protettivo in plastica si estende completamente sopra la presa o la linguetta. Questo design specifico è obbligatorio nei pannelli di controllo HVAC ad alta densità. Gli interruttori a relè e i cablaggi degli apparecchi richiedono questa protezione rigorosa per funzionare in sicurezza.

Previene attivamente il contatto accidentale metallo-metallo in spazi ristretti. L'isolamento completo fornisce una rigidità dielettrica superiore su tutta la linea. Supporta in modo sicuro applicazioni da 300 V e 600 V senza creare archi in spazi ristretti. Questo design offre inoltre importanti vantaggi in termini di sicurezza durante la manutenzione ordinaria. Protegge i tecnici sul campo dai circuiti sotto tensione durante le riparazioni attive e impedisce la messa a terra accidentale del telaio metallico durante la risoluzione dei problemi in compartimenti ristretti.

Tipi comuni di connettori terminali

Disconnessioni rapide (connettori a forcella/a lama)

Le disconnessioni rapide dominano i settori della produzione di elettrodomestici e HVAC. Consentono un rapido montaggio e smontaggio sulla linea di produzione. Le dimensioni standard del settore includono larghezze delle linguette da 0,250' (6,3 mm) e 0,187' (4,8 mm). Queste dimensioni corrispondono perfettamente agli ingressi standard di relè e contattori.

Le disconnessioni rapide completamente isolate sono la scelta predefinita per i relè del compressore. Mantengono un rigoroso isolamento elettrico tra i pin ravvicinati. È necessario valutare le forze di inserimento e ritiro durante la fase di specifica. I terminali devono scivolare facilmente ma avere una presa sufficientemente salda da resistere alle vibrazioni. Molti presentano una piccola fossetta o fermo che si innesta in un foro nella linguetta di accoppiamento per un blocco meccanico sicuro.

Terminali ad anello e a forcella

I terminali ad anello e a forcella forniscono connessioni a vite altamente sicure. Li troverai molto utilizzati su morsettiere e pali di messa a terra. Un terminale ad anello richiede la rimozione completa della vite per l'installazione. Ciò lo rende altamente resistente alla disconnessione indotta dalle vibrazioni. Non può staccarsi a meno che la vite non si rompa completamente.

I terminali a forcella consentono un'installazione più rapida sulla catena di montaggio. Basta farli scorrere sotto la testa della vite allentata e serrarli. Entrambi gli stili richiedono un'attenta gestione della coppia durante l'assemblaggio. Un serraggio eccessivo rovina la vite, mentre un serraggio insufficiente lascia un giunto ad alta resistenza che si surriscalda.

Materiali dei terminali e opzioni di isolamento

Metalli di base: ottone contro rame contro acciaio

L'ottone è altamente formabile e funge da metallo di base standard per molti elettrodomestici. Bilancia una discreta conduttività con un'eccellente resistenza meccanica. Il rame offre una conduttività elettrica superiore rispetto all'ottone. È la scelta migliore per le applicazioni HVAC ad alta corrente.

I motori dei compressori e gli elementi riscaldanti pesanti richiedono la capacità di trasporto di corrente del rame. I terminali in rame vengono spesso ricotti prima della placcatura per ammorbidire il metallo, prevenendo crepe durante la crimpatura. L'acciaio o l'acciaio nichelato sopportano ambienti a temperature estremamente elevate. Vedrai terminali in acciaio vicino agli elementi riscaldanti del forno e agli accenditori del forno. L'acciaio ha una conduttività elettrica inferiore, ma resiste alla degradazione termica e alla deformazione fisica molto meglio dell'ottone o del rame.

Materiali isolanti: PVC vs nylon vs termorestringente

L’isolamento in PVC è ampiamente disponibile a livello globale. È adatto per ambienti domestici standard con temperatura ambiente controllata. Tuttavia, il PVC presenta limitazioni chimiche e termiche distinte. Diventa fragile in condizioni di freddo estremo e si scioglie a fuoco alto.

Il nylon offre una resistenza superiore ai solventi e ai refrigeranti industriali. Presenta soglie di temperatura molto più elevate. Il nylon garantisce inoltre una migliore durata sotto costante stress meccanico. Il nylon è ideale per componenti HVAC per carichi pesanti. Il termoretraibile fornisce una tenuta assoluta all'umidità per ambienti estremi. Crea un legame impermeabile attorno alla guaina del filo, bloccando l'azione capillare. Sfortunatamente, l’applicazione del termoretraibile richiede molta manodopera e rallenta le linee di produzione di massa automatizzate.

Standard e certificazioni di sicurezza del terminale

Requisiti di certificazione UL, CSA e IEC

Specificare parti conformi è un requisito rigoroso per la sicurezza complessiva del prodotto. UL 310 detta lo standard per i terminali elettrici a connessione rapida. Descrive test rigorosi sull'aumento della temperatura e sulla forza di estrazione. UL 486A-486B copre i connettori generali dei cavi e i cavi di giunzione.

Gli standard IEC 61210 regolano i requisiti globali di produzione degli elettrodomestici. Connettori non conformi pregiudicano la certificazione di sicurezza complessiva dell'apparecchio. Il mancato superamento di un'ispezione UL a causa di terminali non certificati interrompe immediatamente la produzione. È necessario richiedere documenti di certificazione ai fornitori dei componenti per garantire la conformità continua.

Conformità RoHS e REACH

La tracciabilità dei materiali è un requisito rigoroso per la distribuzione sul mercato globale. Le direttive RoHS e REACH limitano le sostanze pericolose nei componenti elettrici. I connettori devono essere completamente esenti da piombo, mercurio e specifici ritardanti di fiamma.

Il mantenimento della conformità garantisce che i tuoi elettrodomestici possano essere venduti a livello internazionale. Elimina gli attriti normativi ai posti di controllo doganali. Il controllo della catena di fornitura per questi certificati di conformità previene problemi legali e protegge la reputazione del marchio.

Valutazioni di infiammabilità

L'isolamento in plastica deve soddisfare rigorosi standard internazionali di infiammabilità. Le classificazioni UL 94 V-0 e V-2 valutano il modo in cui la plastica brucia. La classificazione V-0 garantisce che l'alloggiamento del terminale si autoestingui rapidamente.

Smette di bruciare entro 10 secondi dalla rimozione della fiamma. Ciò impedisce che un arco elettrico localizzato possa accendere l'intero cablaggio. Specificare la plastica classificata V-0 è un requisito fondamentale di sicurezza antincendio per gli elettrodomestici da interni.

Problemi comuni di connessione del terminale

Errori di crimpatura e calibrazione degli strumenti

La crimpatura impropria rimane il punto più comune di errore di connessione. Una crimpatura eccessiva taglia fisicamente i trefoli interni del filo. Ciò riduce la capacità attuale e distrugge la forza fisica. La sottocrimpatura lascia collegamenti allentati all'interno del cilindro. Ciò porta ad un'elevata resistenza elettrica, generazione di calore ed eventuale fuga termica.

L'obiettivo è una crimpatura a tenuta di gas che espelle tutto l'ossigeno dai vuoti del filo, prevenendo l'ossidazione interna. Devi standardizzare i tuoi strumenti di crimpatura. Abbinateli alle specifiche esatte del produttore del terminale. Le matrici a doppia crimpatura sono assolutamente essenziali per i modelli isolati. Fissano contemporaneamente sia il cilindro del filo che il manicotto isolante. Questa doppia azione impedisce all'isolante di scivolare indietro durante l'installazione.

Gestione delle discrepanze di sezione del filo (AWG).

L'utilizzo di un terminale classificato per 10-12 AWG su un cavo da 14 AWG garantisce il guasto. Il cilindro sovradimensionato non può comprimersi abbastanza da afferrare i trefoli di filo più piccoli. Un rigoroso controllo dell'inventario previene questi pericolosi disallineamenti sulla catena di montaggio. Implementa la verifica della codifica a colori standard del settore.

I controlli visivi garantiscono che gli operatori prendano il terminale della dimensione corretta. Le macchine automatizzate per la lavorazione dei cavi dovrebbero inoltre utilizzare sensori ottici per verificare la corrispondenza dei colori prima della crimpatura.

Scelta di un fornitore di terminali affidabile

Lo scambio di fornitori di terminali basato esclusivamente sul costo unitario introduce gravi rischi di produzione. Lievi variazioni nello spessore del metallo interrompono le macchine automatizzate per la lavorazione del filo. Le variazioni nella rigidità dell'isolamento causano inceppamenti di alimentazione nelle presse applicatrici.

I team di procurement devono giustificare attentamente la scelta dei componenti. Il costo unitario leggermente più elevato di un connettore premium compensa gli enormi rischi finanziari. Prevenire il ritiro di un singolo prodotto indotto da cortocircuito giustifica facilmente l'investimento iniziale. L'approvvigionamento coerente garantisce che gli strumenti di crimpatura rimangano perfettamente calibrati per le dimensioni specifiche del terminale.

Conclusione

La selezione del connettore terminale è una decisione ingegneristica rigorosa. È necessario bilanciare gli estremi ambientali, la conformità alla sicurezza e l'efficienza della produzione. Predefinito per progetti completamente isolati quando si affronta un'elevata densità di connessione. Sono obbligatori per le zone ad alta vibrazione, esposizione chimica e per garantire la sicurezza dei tecnici. I connettori standard sono sufficienti solo in ambienti isolati e a basso rischio.

1. Controlla i tuoi attuali progetti di cablaggio per identificare ed eliminare i rischi legati ai metalli esposti.

2. Richiedi campioni tecnici ai fornitori per rigorosi test termici e di vibrazione.

3. Consultare i produttori di componenti certificati per verificare l'esatta compatibilità degli utensili.

4. Implementa rigorosi protocolli di test di trazione sulla catena di montaggio per verificare l'integrità della crimpatura.

Domande frequenti

D: Qual è la differenza tra un terminale parzialmente e completamente isolato?

R: L'isolamento parziale copre solo il cilindro di crimpatura, lasciando esposta l'estremità di accoppiamento. Un terminale completamente isolato copre l'intero punto di connessione, compresa la presa. Ciò impedisce cortocircuiti accidentali in spazi ristretti e fornisce una maggiore protezione dielettrica.

D: Perché utilizzare l'isolamento in nylon anziché in PVC per i terminali HVAC?

R: Il nylon presenta un grado di temperatura più elevato e una resistenza superiore alla rottura sotto vibrazione. Offre inoltre un'eccellente tolleranza ai refrigeranti, agli oli per compressori e ai solventi per la pulizia. Queste proprietà fanno sì che il nylon abbia prestazioni molto migliori in ambienti industriali difficili rispetto al PVC standard.

D: Cosa causa il guasto del connettore terminale negli elettrodomestici?

R: Le principali cause di guasto includono crimpatura impropria, fatica termica dovuta al riscaldamento e raffreddamento costanti e corrosione indotta dall'umidità. Anche l'uso di connettori non adatti all'ambiente operativo specifico dell'apparecchio porta a un rapido degrado.

D: Come si abbina la sezione del filo a un terminale completamente isolato?

R: È necessario seguire il sistema di codifica a colori standard del settore. Il rosso è per 22-18 AWG, il blu è per 16-14 AWG e il giallo è per 12-10 AWG. L'adattamento della dimensione del cilindro al filo garantisce una compressione adeguata e un'adeguata resistenza allo strappo.

D: Quali sono le dimensioni standard di disconnessione rapida per HVAC ed elettrodomestici?

R: Le dimensioni delle linguette standard del settore sono 0,250' (6,3 mm) e 0,187' (4,8 mm). Queste dimensioni si adattano alla stragrande maggioranza dei relè, contattori e schede di controllo utilizzati nei moderni sistemi di riscaldamento, ventilazione ed elettrodomestici.

D: Sono necessari terminali completamente isolati per la conformità UL?

R: Sebbene non siano universalmente richiesti per ogni connessione, spesso sono necessari per superare specifici test di sicurezza UL. I progetti di apparecchi ad alta densità fanno affidamento su di essi per soddisfare severi requisiti di spaziatura, resistenza alla tensione dielettrica e sicurezza al tocco.

D: È possibile utilizzare strumenti di crimpatura standard su terminali completamente isolati?

R: No, dovresti evitare di utilizzare strumenti generici. Sono necessarie matrici specifiche per doppia crimpatura progettate per connettori isolati. Questi strumenti specializzati fissano sia i trefoli del filo che il manicotto isolante senza forare l'alloggiamento protettivo in plastica.
