Come scegliere i connettori PCB RAST per le schede di controllo HVAC

I sistemi HVAC si affidano a interconnessioni stabili per funzionare in sicurezza e mantenere l’efficienza. Una connessione non riuscita su una scheda di controllo HVAC provoca tempi di inattività immediati del sistema, attiva chiamate di assistenza sul campo e crea gravi rischi per la sicurezza. Gli ingegneri hardware devono bilanciare lo spazio ristretto sulla scheda, le esigenze di assemblaggio di volumi elevati e la rigorosa conformità ambientale. I componenti sono sottoposti a continui cicli termici, vibrazioni del compressore ed esposizione all'umidità all'interno del telaio. Lo standard RAST (Raster Anschluss Steck Technik) fornisce un quadro comprovato per risolvere queste specifiche sfide ingegneristiche. Passi standardizzati e codifica integrata prevengono errori di assemblaggio in fabbrica mantenendo un contatto elettrico robusto. Questa guida delinea un processo di valutazione tecnica per selezionare il giusto connettore PCB RAST . Esamineremo le dimensioni del campo, i metodi di terminazione, la protezione dell'ambiente e la conformità obbligatoria alla sicurezza per garantire prestazioni affidabili sul campo.

  • Standardizzazione e personalizzazione: i connettori PCB RAST riducono i costi di attrezzatura e gli errori di assemblaggio grazie a passi standardizzati (tipicamente 2,5 mm e 5,0 mm) e opzioni di codifica integrate.

  • Efficienza di assemblaggio: le terminazioni con contatto di spostamento di isolamento (IDC) nei sistemi RAST riducono significativamente i tempi di assemblaggio del cablaggio rispetto alla crimpatura tradizionale.

  • Ottimizzazione di spazio e costi: le funzionalità di accoppiamento diretto dei bordi eliminano la necessità di un connettore di accoppiamento sul PCB, risparmiando spazio sulla scheda e costi dei componenti.

  • Conformità obbligatoria: la selezione deve dare priorità alla compatibilità con il filo incandescente (IEC 60335-1) e alle classificazioni UL per soddisfare le moderne norme di sicurezza HVAC per gli apparecchi non presidiati.

Il ruolo dei connettori PCB RAST nelle schede di controllo HVAC

Lo standard RAST è nato nel settore europeo della produzione di elettrodomestici per risolvere un problema specifico: gli operatori collegano i cavi sbagliati alle prese sbagliate. Raster Anschluss Steck Technik si traduce in 'Tecnologia Pitch Connection Plug'. Nel corso degli anni, questo standard si è espanso oltre gli elettrodomestici per dominare la produzione HVAC commerciale e residenziale. Il passo standardizzato e la codifica fisica integrata lo rendono la scelta predefinita per l'hardware moderno di controllo del clima, garantendo che le linee ad alta tensione non possano accoppiarsi accidentalmente con gli ingressi dei sensori a bassa tensione.

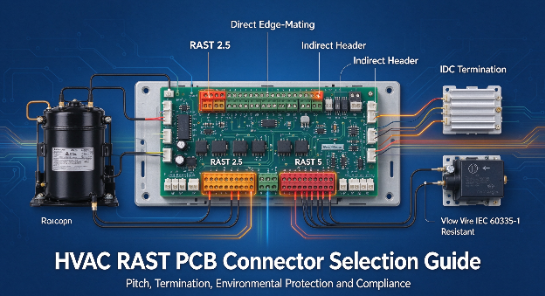

深圳海云成3-1

Sistemi di accoppiamento diretto e sistemi di accoppiamento indiretto

L'accoppiamento diretto dei bordi utilizza il circuito stampato stesso come metà del connettore maschio. Il bordo della scheda presenta cuscinetti conduttivi esposti. L'alloggiamento del connettore scorre direttamente sul bordo della scheda e i contatti interni sfregano contro i pad del PCB per stabilire la connessione elettrica. Questo metodo elimina la necessità di un componente header in plastica separato saldato alla scheda. Si risparmia molto spazio sulla scheda, si riduce la distinta base complessiva ed si elimina un potenziale punto di guasto nel giunto di saldatura. L'accoppiamento diretto richiede tolleranze specifiche dello spessore del PCB, in genere 1,5 mm ± 0,13 mm per le schede FR4 standard, per garantire un'adeguata forza normale di contatto senza un'eccessiva resistenza all'inserimento.

L'accoppiamento indiretto si basa su un'architettura tradizionale a due pezzi. Un header viene saldato alla scheda utilizzando la tecnologia Through-Hole (THT) o la tecnologia a montaggio superficiale (SMT). La presa del cablaggio elettrico si collega quindi a questa basetta. Sebbene l'accoppiamento diretto sia altamente efficiente, l'accoppiamento indiretto rimane necessario in layout architettonici specifici. Le configurazioni scheda-scheda a basso profilo spesso richiedono connettori indiretti per instradare i cavi parallelamente alla superficie della scheda. È inoltre necessario specificare l'accoppiamento indiretto quando il bordo del PCB è fisicamente inaccessibile all'interno dell'alloggiamento dello chassis o quando lo spessore della scheda si discosta dalle dimensioni standard.

Specifica Accoppiamento diretto sui bordi Accoppiamento indiretto (collegamento + presa)
Conteggio dei componenti Pezzo singolo (solo presa) Due pezzi (intestazione e presa)
Impronta PCB Minimo (richiede solo spazio sul bordo) Più grande (richiede una superficie per l'ingombro della testata)
Fasi di assemblaggio Meno (non è richiesta la saldatura dell'intestazione) Altro (Richiede un processo di saldatura ad onda o a riflusso)
Requisiti della PCB Tolleranze rigorose sullo spessore, bordi smussati, placcatura in oro duro Layout standard dei pad THT/SMT, placcatura HASL standard accettabile
Applicazione ideale Bordi del pannello accessibili, produzione in grandi volumi Connessioni interne della scheda, instradamento a basso profilo, cavi di grosso spessore

Criteri di successo per le applicazioni HVAC

Un'implementazione di successo del connettore richiede il rispetto di rigorosi parametri operativi in ​​fabbrica e sul campo. L'obiettivo principale durante la produzione è raggiungere zero incidenti di accoppiamento errato. La codifica fisica garantisce che gli operatori non possano forzare una connessione all'indietro o nello slot sbagliato. Sul campo, la metrica del successo si sposta sulla longevità elettrica. La connessione deve presentare un degrado termico pari a zero durante un ciclo di vita di 15 anni. I connettori HVAC devono mantenere una resistenza di contatto stabile, in genere inferiore a 10 milliohm, nonostante anni di espansione termica, contrazione ed esposizione a contaminanti presenti nell'aria.

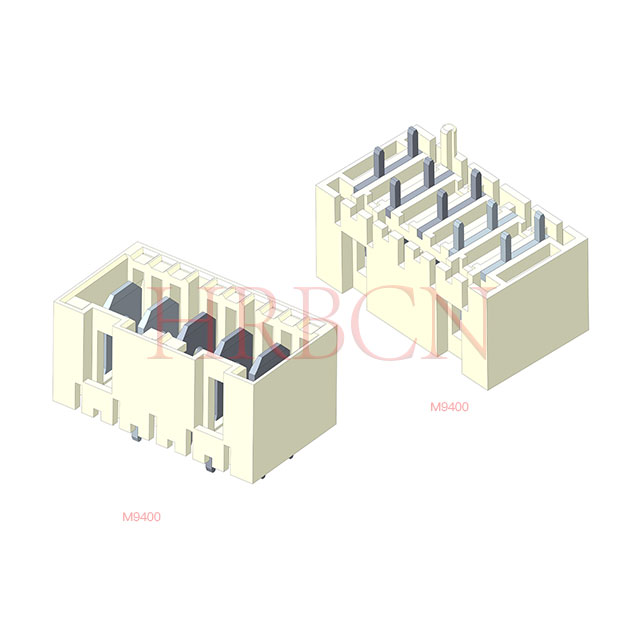

Connettori PCB RAST per sistemi HVAC

Dimensioni di valutazione del nucleo per connettori HVAC

Specifiche elettriche e selezione del passo

La selezione della dimensione del passo corretta determina la capacità elettrica e l'ingombro fisico della connessione. RAST 2.5 utilizza una spaziatura centrale di 2,5 mm tra i contatti. Questo ingombro compatto gestisce il routing del segnale a bassa corrente. Gli ingegneri specificano RAST 2.5 per termistori di temperatura, pressostati e controlli logici a bassa tensione. Il passo stretto consente di risparmiare spazio ma limita la capacità di trasporto di corrente a circa 2-4 A, a seconda del calibro del filo (tipicamente 22-24 AWG) e della temperatura ambiente.

RAST 5 presenta un passo più ampio di 5,0 mm. Questa spaziatura fornisce l'isolamento dielettrico necessario per tensioni e correnti più elevate. È necessario specificare RAST 5 per i circuiti di alimentazione. Questi includono motori dei ventilatori, relè del compressore ed elementi riscaldanti primari. I componenti RAST 5 gestiscono abitualmente fino a 16 A utilizzando cavi da 14-18 AWG. È necessario però analizzare attentamente le curve di declassamento in fase di progettazione. La temperatura ambiente all'interno di un telaio HVAC spesso supera i 70°C. All'aumentare del calore ambientale, l'effettiva capacità di trasporto di corrente del connettore diminuisce. Un connettore classificato per 16 A a 20°C potrebbe trasportare in sicurezza solo 10 A a 85°C. L'erogazione della corrente massima a temperature ambiente elevate fa sì che la temperatura dei contatti interni superi il punto di fusione dell'alloggiamento in plastica.

Parametro RAST 2.5 RAST 5
Spaziatura del passo 2,5 mm 5,0 mm
Corrente nominale tipica 2A - 4A 10A - 16A
Tensione nominale tipica 50 V - 250 V 250 V - 600 V
Compatibilità del calibro del filo 22 AWG - 24 AWG 14 AWG - 18 AWG
Applicazione primaria Sensori, schede logiche, segnali a bassa tensione Motori, compressori, relè, alimentazione principale

Integrità meccanica e ritenzione

I connettori RAST utilizzati nei sistemi HVAC devono resistere alle vibrazioni continue di compressori, ventilatori e motori. I meccanismi di bloccaggio sicuri, come i fermi positivi, aiutano a prevenire la disconnessione accidentale e mantengono un contatto elettrico affidabile. Il corretto instradamento dei cavi, un raggio di curvatura adeguato e un pressacavo riducono inoltre lo stress meccanico sui terminali, migliorando la stabilità della connessione e la durata a lungo termine.

Resilienza ambientale

I connettori HVAC devono resistere alle fluttuazioni di temperatura, all'umidità, alle vibrazioni e alla corrosione. Un'adeguata placcatura dei contatti, come stagno o oro, aiuta a mantenere l'affidabilità elettrica in diverse condizioni operative, mentre i materiali dell'alloggiamento resistenti al calore riducono i rischi di deformazione. Per i PCB esposti all'umidità, il rivestimento protettivo può fornire una protezione aggiuntiva, ma i contatti di accoppiamento devono rimanere non rivestiti per garantire collegamenti elettrici adeguati.

Conformità e standard di sicurezza

Test del filo incandescente (IEC 60335-1)

Le moderne norme di sicurezza regolano rigorosamente i materiali utilizzati negli apparecchi non presidiati. I sistemi HVAC funzionano continuamente senza supervisione umana. Un cortocircuito localizzato su una scheda di controllo può generare un calore intenso sul pin del connettore. Se l'alloggiamento in plastica del connettore prende fuoco, l'intera unità può incendiarsi. Lo standard IEC 60335-1 impone il test del filo incandescente per prevenire questo esatto scenario.

Durante un test del filo incandescente, un elemento di filo riscaldato preme contro l'alloggiamento del connettore in plastica. Le temperature di prova raggiungono tipicamente 750°C o 850°C. Per passare, la plastica non deve accendersi o, se lo fa, deve autoestinguersi entro due secondi dalla rimozione del filo riscaldato. La specifica 'compatibili con il filo incandescente' dei connettori PCB RAST non è assolutamente negoziabile. Garantisce che l'hardware soddisfi le direttive di sicurezza globali e previene la propagazione catastrofica dell'incendio da parte di circuiti sovraccarichi.

Certificazioni UL, VDE e RoHS

Le certificazioni di terze parti convalidano le dichiarazioni sulle prestazioni del produttore. Non puoi fare affidamento esclusivamente sui dati dei test interni. UL 94V-0 è il livello critico di infiammabilità richiesto per i mercati nordamericani. Garantisce che la resina plastica smetterà di bruciare entro 10 secondi dalla rimozione di una fonte di fiamma verticale e non gocciolerà particelle infiammate. La certificazione VDE garantisce il rispetto dei severi standard europei di sicurezza elettrica, in particolare per quanto riguarda la tenuta dielettrica alla tensione e le distanze superficiali. La conformità RoHS garantisce che i componenti rimangano privi di materiali pericolosi come piombo e cadmio, garantendo l'accesso al mercato globale e la conformità ambientale.

Metodi di terminazione: connessioni IDC e a crimpare

Contatto a spostamento di isolamento (IDC)

La terminazione IDC collega i fili isolati direttamente ai contatti metallici senza spelarli, consentendo un assemblaggio del cablaggio rapido e automatizzato. Riduce i costi di manodopera e supporta connessioni coerenti nella produzione di volumi elevati. Tuttavia, per ottenere prestazioni elettriche affidabili sono essenziali la corretta compatibilità del diametro del filo, l'attrezzatura specializzata e la profondità di inserimento accurata.

Terminazioni a crimpare

La terminazione a crimpare prevede la spelatura dell'isolamento del filo e il fissaggio meccanico del conduttore all'interno di un terminale metallico. Offre flessibilità per diverse dimensioni di cavi e configurazioni di cablaggio personalizzate. I connettori a crimpare sono adatti per applicazioni che richiedono una forte ritenzione meccanica, con ispezione dell'altezza di crimpatura e test della forza di trazione che contribuiscono a garantire l'affidabilità della connessione.

Ridurre i rischi durante la produzione e l'utilizzo

Poka-Yoke: codifica, codifica colore e polarizzazione

I connettori RAST utilizzano codifica meccanica, polarizzazione e alloggiamenti codificati a colori per impedire connessioni errate durante l'assemblaggio dell'apparecchio. Le nervature e le fessure corrispondenti limitano gli accoppiamenti incompatibili, mentre l'identificazione visiva semplifica l'installazione. Queste funzionalità a prova di errore riducono gli errori di cablaggio, migliorano l'efficienza produttiva e aumentano l'affidabilità del prodotto.

Tolleranze dei bordi del PCB e requisiti di placcatura

I connettori RAST ad accoppiamento diretto richiedono spessore PCB, geometria dei bordi e placcatura dei contatti precisi per mantenere connessioni elettriche affidabili. Dimensioni errate della scheda possono causare una scarsa pressione di contatto o danni al connettore. La smussatura dei bordi e le finiture adeguate come ENIG o oro duro, se approvate dal produttore del connettore, aiutano a migliorare la consistenza e la durata dell'accoppiamento.

Catena di fornitura, attrezzature e selezione del fornitore

L'approvvigionamento dei connettori RAST dovrebbe considerare l'affidabilità del fornitore, la compatibilità degli strumenti di terminazione, le capacità di personalizzazione e la stabilità della consegna. I produttori che offrono configurazioni selettive dei pin, supporto tecnico e controllo qualità coerente possono semplificare l'integrazione. La valutazione dei fornitori alternativi e dei requisiti degli strumenti aiuta a ridurre i rischi di approvvigionamento e a mantenere una produzione efficiente.

Conclusione

  1. Scarica i file di passaggi 3D dal produttore per verificare lo spazio verticale e i percorsi di instradamento dei cavi all'interno dell'involucro del telaio prima di finalizzare il layout della scheda.

  2. Calcola la temperatura ambiente massima di funzionamento e richiedi curve di declassamento specifiche per convalidare la capacità di trasporto di corrente della dimensione del passo scelta.

  3. Ordina campioni fisici sia del connettore che del PCB di accoppiamento per eseguire test della forza di inserimento, convalida del ciclo termico e analisi delle vibrazioni.

  4. Controlla l'attrezzatura della tua catena di montaggio per garantire la compatibilità con il metodo di terminazione scelto, verificando che le matrici di crimpatura o le presse IDC soddisfino le specifiche del produttore.

Domande frequenti

D: Qual è la differenza tra i connettori RAST 2.5 e RAST 5?

R: RAST 2.5 presenta un passo di 2,5 mm progettato per il routing del segnale a bassa corrente, gestendo da 2 a 4 amp per sensori e controlli logici. RAST 5 utilizza un passo di 5,0 mm, fornendo l'isolamento dielettrico necessario e la capacità di gestire da 10 a 16 A per l'erogazione di potenza a motori e compressori.

D: Perché i connettori RAST sono preferiti per le schede di controllo HVAC?

R: Offrono standardizzazione a livello di settore, codifica fisica incorporata per evitare errori di accoppiamento nell'assieme e funzionalità di accoppiamento diretto dei bordi economicamente vantaggiose. Questa combinazione garantisce un'elevata affidabilità, previene i cablaggi incrociati e accelera la produzione di sistemi di climatizzazione complessi.

D: Cosa significa 'supporto Glow Wire' per i connettori HVAC?

R: Indica la conformità alla norma IEC 60335-1 per gli apparecchi non presidiati. L'alloggiamento in plastica deve resistere all'accensione o autoestinguersi entro due secondi se esposto a un filo riscaldato a 750°C o 850°C, impedendo la propagazione della fiamma da circuiti sovraccarichi.

D: I connettori RAST PCB possono essere accoppiati direttamente al bordo PCB?

R: Sì. L'accoppiamento diretto dei bordi consente al connettore di scorrere direttamente sui pad PCB esposti. Ciò elimina la necessità di una basetta saldata, risparmiando spazio significativo sulla scheda, riducendo il numero complessivo dei componenti ed eliminando un potenziale punto di guasto del giunto di saldatura.

D: In che modo le terminazioni IDC nei connettori RAST migliorano la produzione?

R: La tecnologia IDC (Isolamento Displacement Contact) forza il filo non spelato in una lama metallica a forma di V, creando una connessione saldata a freddo a tenuta di gas. Ciò consente la terminazione di massa automatizzata e simultanea di più fili in un'unica corsa, riducendo drasticamente i tempi di manodopera e gli errori di spelatura.

D: In che modo il rivestimento conforme su una scheda di controllo HVAC influisce sui connettori PCB RAST?

R: Il rivestimento conforme funge da isolante elettrico. Se si utilizzano connettori RAST con accoppiamento diretto dei bordi, è necessario mascherare rigorosamente i cuscinetti di accoppiamento dei bordi utilizzando una maschera di saldatura pelabile o un nastro Kapton durante il processo di rivestimento per garantire una connessione elettrica pulita e affidabile.
