Connettore WTW sigillato automobilistico HRB IP67 IP69K

Definizione P/N

A-M35004-2xN-XCXX

①       ②          ③ ④⑤⑥ ⑦

① A: Applicazione automobilistica

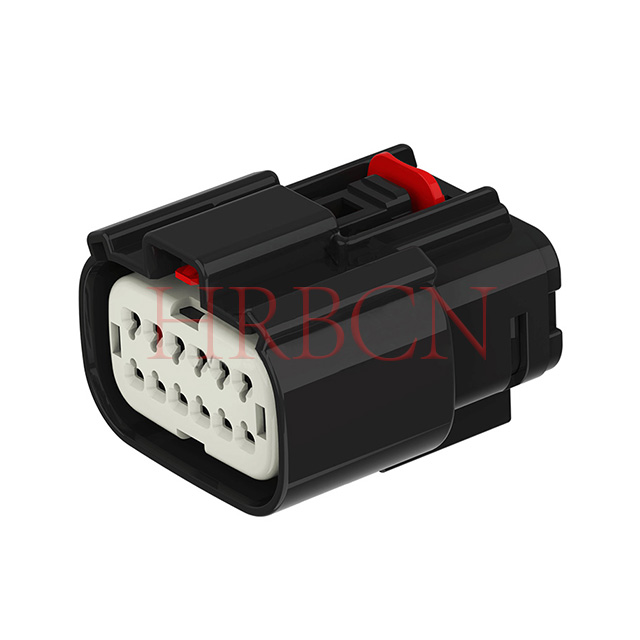

② Numero di serie dell'articolo HRB, alloggiamento della presa

③ N. pin: doppia fila,  numero di pin per fila: 2 x2 / 2x 3/ 2x 4/ 2x 6/ 2x 8/ 2x 10 Pin

④ Codice di codifica: tipo A/B/C/D

⑤ Colore HSG: B: nero, Y: giallo, LG: grigio chiaro, DG: grigio scuro, SG: grigio pietra, N: naturale

⑥ Colore guarnizione dell'anello: GN: verde, R: rosso

⑦ C: Con CPA, Vuoto: Senza CPA

A -M 35005-2X N -X -C

①       ②          ③   ④⑤

①A: Applicazione automobilistica

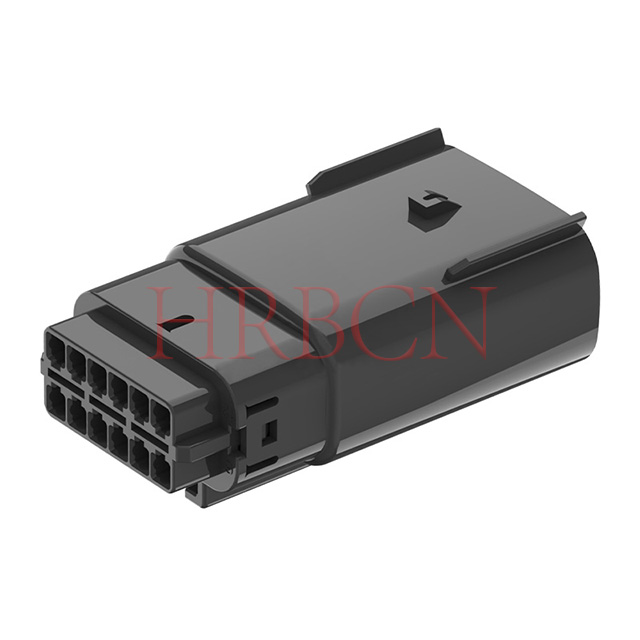

②Serie HRB, alloggiamento della spina

③ N. pin: doppia fila, numero di pin per fila: 2x2/2x3/2x4/2x6/2x8/2x10 pin

④Polarità: A: tipo A; B: tipo B; C: tipo C; D: tipo D

⑤Colore: B: nero; Y: giallo; LG: grigio chiaro; DG: grigio scuro; SG: Grigio pietra

Vantaggi principali e caratteristiche principali

• Doppia prestazione di tenuta IP67 e IP69K

Conformità agli standard di immersione IEC 60529 IP67 e di lavaggio ad acqua calda ad alta pressione USCAR-2 IP69K. La struttura interna completamente sigillata blocca l'ingresso di polvere, acqua e detersivo, ideale per macchinari alimentari, lavatrici industriali e ambienti esterni difficili per tutte le stagioni.

• Opzioni terminale a doppia placcatura

Contatti in lega di rame con stagnatura standard per progetti industriali generali; placcatura in oro personalizzabile per apparecchiature costiere ad alta umidità, vibrazioni elevate o di lunga durata per ridurre l'ossidazione dei contatti e l'attenuazione del segnale.

• Custodia in PBT resistente e ad ampia temperatura

L'alloggiamento in plastica PBT presenta un'eccellente resistenza al calore, resistenza all'invecchiamento e meccanica, funzionamento stabile a -40°C ~ +125°C, resistenza al calore del motore, al freddo esterno e ai frequenti cicli di temperatura.

• Corrispondenza cavi universale AWG14–22

Copre i cavi di segnale sottili tradizionali AWG14, AWG16, AWG18, AWG20, AWG22, flessibile per sensore, alimentazione a bassa corrente e gruppo cablaggio di segnale.

• Sistema di abbinamento di supporto completo

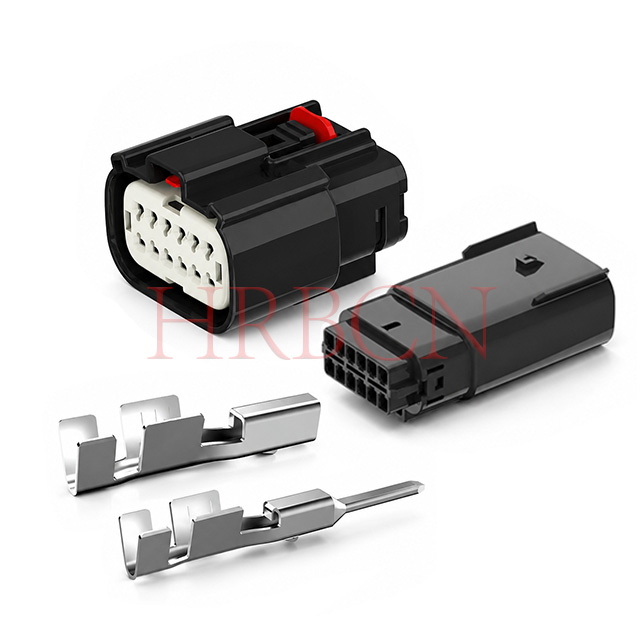

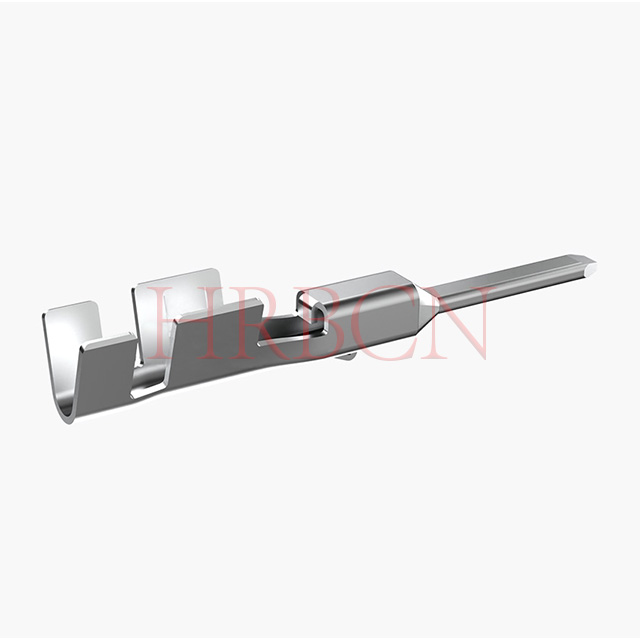

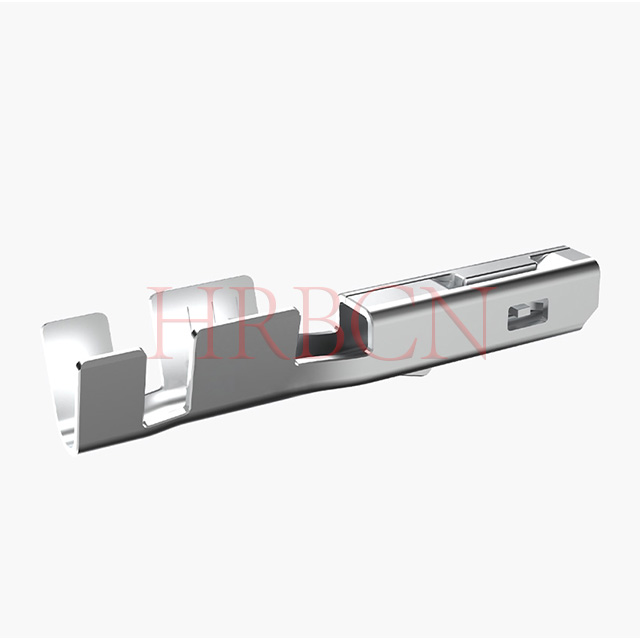

Disponibile set completo di alloggiamenti maschio/femmina e terminali a crimpare dedicati (A-T35005PS / A-T35004PS); spedizione separata di componenti in grandi quantità per semplificare i flussi di lavoro di produzione in fabbrica.

• Conformità ambientale UE

Piena conformità RoHS e REACH, nessuna restrizione sulle sostanze pericolose, sdoganamento regolare per gli ordini di esportazione europei e globali.
