Come progettare sistemi di connettori affidabili per apparecchiature industriali

numero Sfoglia:0     Autore:Editor del sito     Pubblica Time: 2026-09-20      Origine:motorizzato

Richiesta

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
Come progettare sistemi di connettori affidabili per apparecchiature industriali

Ogni minuto di inattività industriale costa migliaia di dollari, spesso a causa di una sola connessione difettosa. Come si costruiscono sistemi di connettori che rimangano affidabili nel tempo? La risposta è un piano chiaro: individua le tue esigenze di segnale e alimentazione, controlla i problemi ambientali come caldo, freddo, sporco e vibrazioni, imposta le dimensioni, il numero di pin e le dimensioni dei contatti, quindi scegli i connettori giusti per la tua attrezzatura. Le parti di bloccaggio impediscono lo scollegamento accidentale e le classificazioni IP mostrano quanto efficacemente bloccano acqua e polvere. Questo piano ti aiuta a scegliere connettori robusti e soluzioni di cablaggio che riducono i tempi di inattività e mantengono un collegamento stabile. Pianifica un numero sufficiente di cicli di collegamento-scollegamento e una configurazione semplice per mantenere le cose funzionanti a lungo termine. In questo modo è possibile progettare sistemi di connettori affidabili che rimangano affidabili nelle vostre apparecchiature.


Punti chiave

  • Innanzitutto, determina le tue esigenze di segnale e alimentazione. Ciò evita costose correzioni successive.

  • Scegli un connettore adatto al tuo spazio e che gestisca le tue esigenze elettriche. Questo lo aiuta a funzionare bene e a rimanere affidabile.

  • Utilizzare serrature, sigilli e schermi per proteggersi da vibrazioni, umidità e rumore del segnale. Ciò mantiene i collegamenti stabili.

  • Pianifica il numero di volte in cui colleghi e scolleghi e semplifica l'installazione. Ciò mantiene il sistema affidabile per lungo tempo e fa risparmiare tempo.

  • Parla subito con gli esperti di connettori. Possono aiutarti a scegliere l'opzione migliore per la tua macchina.


Valutare le esigenze ambientali e di segnale per sistemi di connettori affidabili

Prima di scegliere qualsiasi componente, devi sapere di cosa ha bisogno la tua macchina. Una buona progettazione di un connettore inizia con due domande chiave: quali segnali deve trasportare il connettore e quali condizioni dovrà affrontare durante l'uso? Rispondere tempestivamente a queste domande ti aiuta a evitare soluzioni costose e a far sì che le cose funzionino bene nel tempo.

Identificare i requisiti di alimentazione, dati e segnale

Ogni connessione nel tuo sistema ha un lavoro. Alcuni collegamenti trasportano corrente elevata per motori o riscaldatori. Altri inviano segnali dei sensori di basso livello. Altri ancora spostano dati ad alta velocità tra controller e schermi. Ciascun tipo pone esigenze diverse al connettore. Per i circuiti di potenza, il materiale dei contatti deve sopportare correnti elevate senza surriscaldarsi. Per le linee di segnale e dati, la schermatura è fondamentale per mantenere i segnali chiari e bloccare le interferenze elettromagnetiche. I segnali analogici di basso livello richiedono particolare attenzione alla resistenza di contatto, poiché anche pochi milliohm possono confondere le letture.

I connettori filo-filo di HRB&HRBCN Connector mostrano questa flessibilità. Questi robusti connettori supportano sia usi a basso segnale che ad alta potenza. I robusti design di bloccaggio resistono anche alle vibrazioni e allo stress termico , rendendoli adatti agli ambienti difficili.

Gli standard di settore forniscono indicazioni chiare sui rating attuali. Lo standard IEC per i connettori M8 e M12 mostra come il numero di pin e la codifica influiscono sulla capacità di corrente. Ad esempio, un connettore M12 con 3 pin e codifica A trasporta 4 A , mentre un connettore M12 con 2 pin e codifica K trasporta 16 A. La tabella seguente mostra queste valutazioni in diverse configurazioni.

Grafico a barre che mostra la corrente nominale in ampere per varie configurazioni di connettori industriali M8 e M12

Per gli usi con un utilizzo intensivo di dati, sono necessari connettori robusti che mantengano la qualità del segnale anche in caso di vibrazioni e stress termico. I connettori filo-filo HRB e HRBCN supportano dati ad alta velocità con bassa perdita di segnale e ritardi. Mantengono una potenza stabile anche quando l'apparecchiatura trema o si riscalda costantemente.

Valutare la temperatura, i contaminanti e le vibrazioni

L'ambiente di lavoro decide quali connettori dureranno a lungo termine. Le temperature estreme possono danneggiare gli alloggiamenti in plastica e modificare la forza della molla di contatto. L'umidità e i contaminanti chimici accelerano la corrosione sulle superfici metalliche esposte. Le vibrazioni causano corrosione da sfregamento, un processo di usura che aumenta la resistenza di contatto nel tempo.

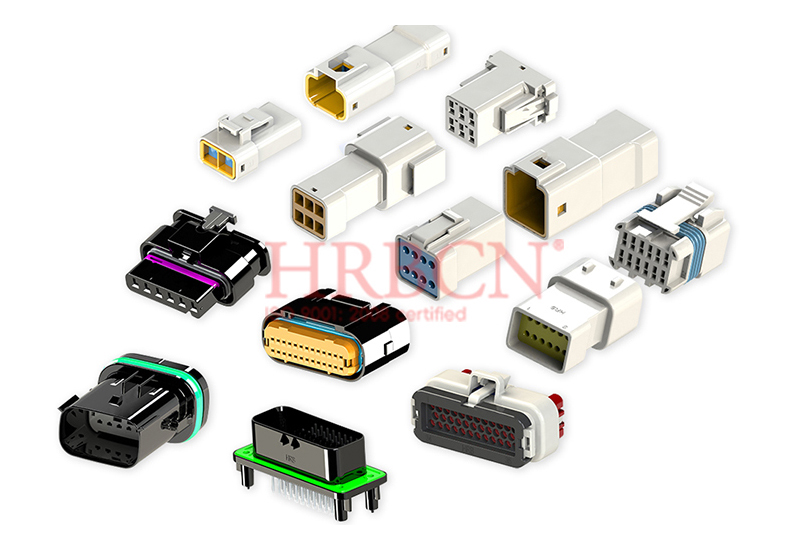

I connettori di alimentazione impermeabili IP67 di HRB mostrano un chiaro esempio di specifiche ambientali. Questi robusti connettori funzionano in un intervallo di temperature compreso tra -55°C e +85°C. . La classificazione IP67 secondo IEC 60529 garantisce protezione contro polvere e immersione temporanea in acqua. Ciò li rende adatti a luoghi difficili come le aree di lavaggio nella lavorazione degli alimenti o attrezzature esterne esposte alla pioggia.

La tabella seguente elenca le specifiche principali per i diversi modelli di connettori HRB:

Modello del connettore

Grado di protezione IP

Intervallo di temperatura operativa

Cavo-scheda con passo 2,5 mm (angolo retto)

IP67 (IEC 60529)

Da -55°C a +85°C

Impermeabile automobilistico con passo da 2,5 mm

IP67

Da -55°C a +85°C

Montaggio a pannello da 3,0 mm impermeabile

IP67

Da -40°C a +130°C

I test sulle vibrazioni seguono standard noti come MIL-STD-202 . Questo standard controlla il modo in cui le vibrazioni influiscono sulle parti nelle gamme di frequenza e nei livelli osservati durante l'uso sul campo. Mostra i possibili problemi quando una parte non soddisfa le regole sulle vibrazioni. Quando scegli connettori per ambienti difficili, cerca progetti che abbiano superato questi test. Queste parti utilizzano meccanismi di bloccaggio robusti e contatti precisi per ridurre questi rischi.

Controllando sia le esigenze di segnale che le condizioni ambientali, costruisci una base solida per il tuo progetto. Questo passaggio ti consente di scegliere le parti con i giusti materiali di contatto, schermatura, tenuta e resistenza meccanica. Il risultato è un sistema che fornisce alimentazione, dati e monitoraggio affidabili delle operazioni del sistema.


Specificare le dimensioni fisiche e le configurazioni dei contatti

Gli involucri per apparecchiature industriali raramente offrono spazio aggiuntivo. È necessario inserire i connettori in pannelli stretti, PCB affollati o percorsi di cavi stretti. Le dimensioni fisiche del sistema di connettori influiscono direttamente sul successo dell'installazione e sull'affidabilità a lungo termine. Per progettare sistemi di connettori affidabili, è necessario considerare due fattori: lo stile del guscio che corrisponde alla posizione di montaggio e il numero di pin con dimensione dei contatti che corrisponde ai carichi elettrici.

Abbina le dimensioni del connettore e lo stile della shell ai vincoli di spazio

Ogni connettore occupa spazio immobiliare. Scegli uno stile di guscio che si adatti allo spazio disponibile senza compromettere l'accesso per la manutenzione. Le prese per montaggio a pannello funzionano bene per le installazioni fisse in cui i cavi vengono fatti passare attraverso una paratia. Le spine in linea o con montaggio su cavo sono adatte a sezioni mobili o spazi ristretti in cui è impossibile un ritaglio del pannello.

I connettori IDC compatti dimostrano i vantaggi del risparmio di spazio. Questi connettori eliminano la spelatura dei cavi, risparmiando tempo di assemblaggio e riducendo gli errori di installazione. La seguente tabella mostra come la dimensione del passo influisce sulle opzioni di progettazione :

Pece

Vantaggio salvaspazio

Contesto chiave

1,27 mm

Risparmia spazio sulla scheda supportando più conduttori in un ingombro compatto, consentendo il routing del segnale ad alta densità

Ideale per layout PCB densi, moduli compatti, server, apparecchiature di comunicazione e moduli industriali in cui lo spazio è limitato

2,54 mm

Non è l'opzione più piccola, ma pratica per le connessioni industriali standard in cui l'accesso per la manutenzione e un'ispezione più semplice sono importanti

Adatto per pannelli di controllo industriali, sistemi CNC, router, interruttori e apparecchiature di prova in cui l'accesso per la manutenzione è importante

Il passo di 1,27 mm consente di instradare molti segnali in una piccola area. Ciò si adatta a progetti ad alta densità come server o moduli di comunicazione. Il passo da 2,54 mm offre un equilibrio tra densità e facilità di accesso. È possibile sondare e ispezionare le connessioni senza strumenti speciali.

Anche lo stile della shell è importante. Le prese per montaggio a pannello utilizzano un ritaglio fisso con un dado o una flangia filettata. Il connettore iMINI C utilizza una presa quadrata da 1 1/8 pollici con una filettatura di montaggio da 3/4 NPT. La versione a spina ha un diametro esterno massimo di 1 1/4 pollici. Queste dimensioni ti dicono esattamente quanto spazio ti serve dietro il pannello.

Calcola il numero di pin e le dimensioni dei contatti per l'integrità della corrente e del segnale

Il passo del connettore è direttamente correlato alla capacità di trasporto di corrente. Un passo più grande significa contatti più grandi, che gestiscono più potenza. Un passo più piccolo significa contatti più piccoli, che si adattano alle connessioni a livello di segnale. Abbina il numero di pin e le dimensioni dei contatti ai tuoi carichi effettivi.

Considera i connettori cavo-scheda di HRB. Le morsettiere con passo da 5,08 mm sono adatte all'ingresso di cavi ad alta corrente. I connettori con passo da 2,5 mm si adattano a layout PCB compatti dove sono necessari una potenza moderata e un instradamento denso del segnale. I connettori a passo più grande come 6,35 mm o 10,0 mm supportano la trasmissione ad alta potenza per motori, riscaldatori o alimentatori. I passi più piccoli funzionano per le connessioni a livello di segnale in cui la corrente è bassa ma la densità è elevata. I materiali utilizzati in questi contatti, come ottone e lega di rame con stagnatura, garantiscono prestazioni stabili nel tempo. Questi materiali resistono alla corrosione e mantengono una bassa resistenza di contatto. Ciò garantisce un'erogazione di potenza stabile anche in condizioni di carico elevato.

La relazione tra tono e valutazione attuale segue uno schema chiaro. Un connettore con passo da 3,5 mm trasporta in genere fino a 8 A per pin. Questa valutazione rimane la stessa se si utilizzano 2, 3 o 4 pin. Il conteggio dei pin non modifica la capacità di corrente per pin. Ciascun contatto trasporta comunque la propria corrente nominale in modo indipendente.

Le morsettiere da 5,08 mm sono adatte all'ingresso di cavi ad alta corrente. I valori di corrente variano in base al design: i connettori JST PH portano 2 A per pin , i connettori Molex Micro-Fit portano 9 A per pin e i connettori DIN-5 portano circa 3 A per pin. Il passo più grande generalmente supporta una maggiore capacità di trasporto di corrente per pin, mentre i passi più piccoli hanno valori nominali inferiori.

  • Passo 3,5 mm: corrente nominale di contatto fino a 8 A (dai dati di prodotto TE)

  • Per lo stesso passo da 3,5 mm, il numero di pin di 2, 3 e 4 condivide tutti la stessa potenza nominale di 8 A. Il conteggio dei pin non influisce sulla capacità di corrente per pin

  • I produttori offrono opzioni di passo tra cui 2,5 mm e 5,08 mm, il che implica variazioni di corrente nominale

È inoltre necessario considerare la caduta di tensione e l'accumulo di calore. Ogni contatto genera calore proporzionale al quadrato della corrente. In un connettore multipolare, il calore proveniente dai pin adiacenti si somma. Ciò può ridurre la corrente nominale effettiva. Controllare sempre la curva di declassamento del produttore.

L'integrità del segnale richiede attenzione alla spaziatura dei contatti. I contatti ravvicinati possono captare la diafonia dai segnali adiacenti. Per le linee dati ad alta velocità, mantenere un'adeguata separazione tra le coppie di segnali. Utilizzare piani di terra o schermature quando necessario.

Il conteggio dei pin scelto influisce anche sullo sforzo di installazione. Più perni significano più crimpature, più inserimenti e più potenziali punti di guasto. Utilizza il numero minimo di pin che soddisfa i requisiti del tuo circuito. Prenota uno o due pin extra per espansioni future.

Quando crei gruppi di cavi, considera le dimensioni fisiche del connettore insieme al percorso di instradamento dei cavi. I gruppi di cavi con raggi di curvatura stretti o fili di grosso spessore necessitano di più spazio attorno al connettore. Prevedere un pressacavo e un supporto per il cavo per evitare sollecitazioni meccaniche sui contatti. Questo approccio riduce i tassi di guasto e semplifica l'assistenza sul campo.

Abbinando lo stile del guscio al tuo spazio e il numero di pin ai tuoi carichi, costruisci un sistema di connettori che si adatta fisicamente e funziona elettricamente. Il passo successivo è aggiungere meccanismi di blocco, sigillatura e schermatura che proteggano la connessione in ambienti difficili.


Seleziona Meccanismi di blocco, sigillatura e schermatura

Una volta stabilite le dimensioni fisiche e le configurazioni dei contatti, è necessario proteggere la connessione stessa. Vibrazioni, umidità e interferenze elettromagnetiche possono degradare le prestazioni nel tempo. I giusti meccanismi di blocco, sigillatura e schermatura mantengono il tuo sistema stabile e sicuro.

Scegli Blocco e codifica per impedire la disconnessione e l'accoppiamento errato

Le vibrazioni rappresentano una minaccia costante per l'integrità del connettore. Una connessione allentata provoca segnali intermittenti, surriscaldamento o guasto completo del sistema. Avete bisogno di un meccanismo di bloccaggio che resista allo stress meccanico della vostra applicazione . Diversi meccanismi offrono diversi livelli di protezione:

Meccanismo di bloccaggio

Meccanismo primario

Valutazione della resistenza alle vibrazioni

Composto frenafiletti

Legame chimico/attrito

Alto

Rondella di sicurezza divisa

Tensione della molla

Da basso a moderato

Rondella a stella/seghettata

Morso meccanico

Da moderato ad alto

Dado con inserto in nylon

Interferenza dei polimeri

Alto

Dado e perno castellati

Arresto meccanico positivo

Estremo

I connettori a vite potrebbero allentarsi sotto le vibrazioni a meno che non li si abbini a dadi di bloccaggio, rondelle elastiche o composti frenafiletti. I design a baionetta, con le loro caratteristiche di camma di bloccaggio , resistono meglio all'allentamento assiale, ma lo stress radiale o torsionale può comunque influenzarli. di HRB I connettori impermeabili IP67 utilizzano blocchi da alloggiamento a terminale per prestazioni affidabili. Questi blocchi impediscono la disconnessione accidentale anche in ambienti difficili.

Molte persone ritengono che una combinazione di coppia iniziale adeguata e frenafiletti di media resistenza fornisca il miglior equilibrio per i macchinari industriali. Fare eccessivo affidamento sulle rondelle meccaniche senza verificare la coppia può comunque portare a guasti se la frequenza di vibrazione corrisponde alla rigidità della molla della rondella.

La codifica previene gli accoppiamenti errati, che causano costose rilavorazioni e danni alle apparecchiature. Esistono due opzioni principali :

Opzione di codifica

Meccanismo

Come riduce gli errori di assemblaggio

Connettori con chiave colorata

Esterni dai colori vivaci o grafica codificata a colori

Corrispondenza visiva più rapida e semplice dei colori coordinati, consentendo una rapida identificazione delle discrepanze

Connettori a chiave meccanica

Forma distintiva che si adatta solo al connettore corrispondente e può essere inserita solo in un modo

Previene fisicamente l'accoppiamento o l'orientamento errato; funge anche da funzione di polarizzazione per prevenire errori di rotazione di 180 gradi, soprattutto in scenari di accoppiamento cieco

La codifica meccanica utilizza forme o sporgenze uniche per bloccare l'inserimento errato. La codifica a colori aiuta gli operatori a individuare rapidamente le coppie corrispondenti. Le funzionalità di polarizzazione garantiscono sempre il corretto orientamento. Questi elementi di progettazione riducono la dipendenza dalla memoria dell'operatore, eliminano le rilavorazioni e aumentano la fiducia negli scenari di accoppiamento cieco.

Specifica le classificazioni IP e la schermatura EMI per ambienti difficili

La sigillatura protegge i contatti interni da acqua, polvere e sostanze chimiche. Il sistema di classificazione IP classifica questo livello di protezione. IP67 , secondo la norma IEC 60529, garantisce protezione contro la polvere e resistenza temporanea all'immersione in acqua. Questa valutazione è adatta agli ambienti di lavaggio nella lavorazione degli alimenti o alle installazioni esterne esposte alla pioggia. I connettori impermeabili di HRB soddisfano questo standard e funzionano da -55°C a +85°C con resistenza di contatto pari o inferiore a 10 milliohm. Questi connettori robusti mantengono prestazioni elettriche stabili anche se immersi brevemente.

L'interferenza elettromagnetica (EMI) interrompe la trasmissione dei dati e degrada la qualità del segnale. Per le applicazioni ad uso intensivo di dati, è necessaria una schermatura che blocchi il rumore esterno e impedisca la fuoriuscita delle emissioni. HRB&HRBCN Connector offre soluzioni per applicazioni di telecomunicazioni e data center che richiedono protezione da alte temperature e carichi elevati. Questi connettori robusti forniscono una doppia protezione contro lo stress termico e le interferenze elettriche, garantendo un trasferimento pulito del segnale in rack di apparecchiature densi.

La scelta dei giusti meccanismi di protezione dipende dal proprio ambiente specifico. Valuta i livelli di vibrazione, l'esposizione all'umidità e le fonti EMI nella tua struttura. Quindi seleziona il blocco, la sigillatura e la schermatura che soddisfano tali condizioni. Questo approccio sistematico garantisce che i connettori robusti offrano affidabilità a lungo termine in ambienti difficili. Ogni connessione che proteggi oggi previene costosi guasti domani.


Pianificare cicli di accoppiamento, installazione e affidabilità a lungo termine

Tenere conto della durata del ciclo di accoppiamento e della resistenza meccanica

Ogni connettore può essere collegato e scollegato per un numero limitato di volte. Devi sapere quanto spesso la tua attrezzatura verrà collegata e disconnessa nel corso della sua vita. Questo numero ti aiuta a scegliere il materiale e la placcatura dei contatti giusti.

Il metallo di base influisce sulla capacità del contatto di mantenere la sua forza elastica e sulla sua durata. L'ottone funziona per un utilizzo a basso ciclo. Il bronzo fosforoso funziona meglio per l'uso ad alto ciclo. La placcatura in stagno va bene per i connettori generali, ma non per un uso a cicli molto elevati. La placcatura in oro è migliore per l'uso a ciclo elevato. Lo stagno funziona bene in condizioni asciutte e di basso livello, ma non è adatto per l'uso a lungo termine a temperature elevate o con cicli elevati.

Materiale

Cicli tipici di accoppiamento

Ottone

Meno di 500

Bronzo fosforoso (lega di rame)

Da 500 a oltre 5.000

I connettori impermeabili IP67 di HRB utilizzano contatti in ottone stagnato e lega di rame. Questi materiali resistono alla ruggine e mantengono una bassa resistenza di contatto nel tempo. Per le applicazioni che richiedono molti cicli di collegamento-scollegamento, è necessario utilizzare la placcatura in oro. L'oro dura più a lungo dello stagno e resiste a temperature più elevate.

I test di resistenza meccanica seguono EIA-364-09. . Questo standard verifica se il connettore è in grado di gestire molti cicli di collegamento-scollegamento senza perdere prestazioni. Dopo il test, il connettore non deve presentare segni di usura o danni rilevanti. Le sue prestazioni elettriche devono rimanere entro i limiti stabiliti. Controlla sempre che i connettori scelti abbiano superato questo test.

Design per facilità di installazione e manutenzione sul campo

La velocità di installazione influisce sul costo totale del sistema. I vecchi metodi come la crimpatura manuale richiedono circa 55 secondi per connessione . La saldatura richiede circa 100 secondi più il tempo di pulizia. I connettori IDC non necessitano di spelatura dei cavi . Ti consentono di collegare cavi multiconduttori in pochi secondi.

'Il vantaggio del risparmio di tempo e costi, oltre alla facilità di installazione, poiché si fissano semplicemente senza bisogno di spelare i cavi, rende gli IDC una scelta davvero convincente .' — Brad Blietz, 3M

I connettori IDC di HRB supportano questo assemblaggio veloce. Sono disponibili con passi da 1,27 mm e 2,54 mm. Si adattano a design compatti dove lo spazio è limitato. I connettori RAST offrono ulteriori vantaggi di installazione per uso automobilistico e industriale:

I cavi assemblati preterminati che utilizzano connessioni di tipo IDC fanno risparmiare agli installatori molto tempo rispetto ai vecchi metodi con terminali a vite. Eliminano le fasi di terminazione in loco e riducono il rischio di errori di cablaggio. Ciò riduce i costi di installazione e manutenzione.

Il connettore HRB&HRBCN detiene le certificazioni ISO 9001, UL, VDE e TS16949. Ciò conferma la qualità costante e l'affidabilità per l'uso industriale a lungo termine. Scegliendo connettori certificati, riduci il rischio di tempi di inattività e ti assicuri che il tuo progetto soddisfi gli standard mondiali. Questa attenzione alla qualità, oltre a una buona pianificazione dei cicli di accoppiamento e alla facilità di installazione, garantisce l'elevata affidabilità di cui le vostre apparecchiature hanno bisogno.

La progettazione di sistemi di connettori affidabili richiede scelte ponderate in ogni fase. È necessario valutare le condizioni ambientali, specificare le dimensioni fisiche, selezionare i meccanismi di protezione e pianificare le esigenze del ciclo di vita. Non esiste un singolo connettore che funzioni meglio per ogni applicazione. La soluzione ottimale bilancia prestazioni elettriche, protezione ambientale, dimensioni fisiche e costi.

Consultare sempre le schede tecniche del produttore per i dati sulle prestazioni specifiche. HRB&HRBCN Connector offre soluzioni di interconnessione standard e personalizzate per esigenze applicative uniche. I loro connettori offrono una connessione affidabile e una trasmissione di potenza in ambienti industriali esigenti.

Collabora con produttori di connettori esperti nelle prime fasi del processo di progettazione. Garantiscono che le vostre esigenze ricevano piena comprensione. Questa collaborazione aumenta l'efficienza e riduce i tempi di inattività. La tua attrezzatura merita questa attenzione. Una progettazione accurata garantisce maggiore efficienza e affidabilità a lungo termine per l'intero sistema.


Domande frequenti

Di quale grado IP ho bisogno per gli ambienti sottoposti a lavaggio?

Scegli IP67 per apparecchiature che vengono spruzzate con acqua o immerse brevemente. Questa classificazione, stabilita dalla norma IEC 60529, tiene lontana la polvere e gestisce brevi cali. di HRB I connettori impermeabili IP67 funzionano da -55°C a +85°C, quindi sono adatti alla lavorazione alimentare e alle attrezzature per esterni.

Come seleziono il passo giusto per la mia applicazione?

Adatta il tono alle tue esigenze di alimentazione. Passi più grandi come 6,35 mm o 10,0 mm trasmettono elevata potenza a motori e riscaldatori. Passi più piccoli come 1,27 mm o 2,5 mm si adattano a connessioni di segnale dove lo spazio conta più della potenza. Controllare sempre la curva di declassamento del produttore per le configurazioni multi-pin.

Quale meccanismo di bloccaggio funziona meglio per gli ambienti ad alte vibrazioni?

I blocchi tra alloggiamento e terminale impediscono alle vibrazioni di separare le connessioni. I connettori IP67 di HRB utilizzano questo design per rimanere sicuri sotto stress. Per i connettori a vite, aggiungere un composto frenafiletti o dadi con inserto in nylon per impedire l'allentamento. La codifica meccanica blocca inoltre collegamenti errati, rilavorazioni e danni.

Quanti cicli di accoppiamento dovrei pianificare?

Conta quante volte la tua attrezzatura si collega e si scollega durante la sua vita. I contatti in ottone durano meno di 500 cicli. I contatti in bronzo fosforoso e lega di rame gestiscono da 500 a oltre 5.000 cicli. Per collegamenti frequenti, scegli contatti placcati oro. Resistono all'usura e mantengono una bassa resistenza molto più a lungo di quelli stagnati.
