Come scegliere il connettore elettrico giusto per qualsiasi applicazione

Immagina che il tuo prototipo si guasti sul campo perché un connettore fuso causa costosi tempi di inattività. I richiami di sicurezza, come i guasti degli airbag in oltre 300.000 veicoli, , mostrano la posta in gioco. Come si sceglie il connettore elettrico giusto tra migliaia di scelte? Questa guida fornisce un piano chiaro e dettagliato basato sulle esigenze elettriche, meccaniche e ambientali. Trasforma la selezione del connettore da un gioco d'ipotesi in una precisa scelta ingegneristica, facendoti risparmiare tempo, denaro e stress. Un tipo di connettore errato può portare a richiami, compresi rischi di incendio dovuti a un cablaggio errato. Per molti usi, i connettori elettrici circolari offrono prestazioni elevate. Scegliere il connettore circolare giusto garantisce affidabilità in condizioni difficili. Questo metodo organizzato ti aiuta a scegliere i connettori elettrici per usi diversi, migliorando le prestazioni.

Punti chiave

• Per un'affidabilità a lungo termine, utilizzare i connettori al 70-80% della corrente nominale.

• Adatta le classificazioni IP al tuo ambiente per evitare che l'umidità causi guasti.

• Utilizzare terminali a crimpare in caso di forti vibrazioni o movimenti. Utilizzare la saldatura quando la parte rimane ferma ed è sottoposta a poco stress.

• Verifica che il produttore disponga delle certificazioni UL, VDE e ISO per confermarne la qualità.

Valuta le specifiche elettriche per il tuo connettore elettrico

Prima di verificare l'idoneità fisica o la resistenza ambientale, è necessario innanzitutto assicurarsi che il connettore elettrico sia in grado di gestire l'alimentazione e i segnali richiesti dall'applicazione . Questo passaggio protegge il tuo progetto da surriscaldamento, corruzione del segnale e guasti prematuri. È necessario considerare due fattori chiave: valori nominali di corrente e tensione, oltre alle esigenze di integrità del segnale.

Valori nominali di corrente e tensione

Ogni connettore elettrico ha una corrente nominale e una tensione operativa. Questi numeri mostrano il carico elettrico massimo sicuro in determinate condizioni. Devi scegliere un tipo di connettore che vada oltre le tue reali esigenze, non uno che si limiti a soddisfarle. Per usi ad alta potenza, di HRB i connettori filo-filo offrono opzioni di passo più ampio, che si adattano a terminali più spessi e rilasciano meglio il calore. Piazzole più piccole funzionano per connessioni a livello di segnale in cui le richieste di corrente rimangono basse.

La pratica del settore suggerisce di funzionare al 70–80% della corrente nominale per un'affidabilità a lungo termine. Questa regola di declassamento tiene conto delle condizioni del mondo reale: temperature ambiente più elevate, flusso d'aria limitato e molti connettori sotto tensione in uno spazio ristretto. Nessuno standard rigoroso richiede questo margine, ma gli ingegneri esperti lo considerano un buffer di sicurezza indispensabile. Dovresti utilizzare lo stesso approccio quando dimensioni i connettori.

Superare le valutazioni attuali causa una catena di problemi. Il riscaldamento Joule , calcolato come la potenza uguale alla corrente al quadrato per la resistenza (P = I²R), aumenta rapidamente la temperatura. La resistenza del contatto aumenta nel tempo a causa dell'ossidazione e del rilassamento dello stress, che peggiora il calore. I risultati includono guasti all’isolamento, esaurimento delle apparecchiature, invecchiamento più rapido e rischi per la sicurezza. Considera questo esempio: a 200 A, un aumento di 0,1 mΩ nella resistenza di contatto aggiunge 4 watt di calore in un punto di contatto. Le temperature localizzate possono superare i 120°C, ben oltre i limiti operativi sicuri. Si ritiene che una scarsa resistenza di contatto sia la causa del 30% dei guasti della batteria, con conseguente surriscaldamento e riduzione dell'efficienza.

• Funziona al 70–80% della corrente nominale per un'affidabilità a lungo termine

• Considera la temperatura ambiente, il flusso d'aria e la densità del connettore

• Osserva la resistenza del contatto mentre cresce con l'ossidazione e il rilassamento dello stress

• Controlla i progetti con test ambientali come Double 85 (85°C/85% RH per 1008 ore)

Integrità del segnale e necessità di dati

Le applicazioni moderne inviano sempre più dati insieme all'alimentazione. I connettori elettrici devono mantenere la qualità del segnale senza aggiungere rumore o distorsione. La perdita di segnale avviene in diversi modi: riflessioni del segnale dovute al disadattamento di impedenza, attenuazione dovuta alla perdita di segnale e diafonia o interferenza elettromagnetica dai conduttori vicini.

Connettori progettati in modo inadeguato possono causare disallineamenti di impedenza, diafonia e riflessioni del segnale, che portano tutti alla perdita del segnale. Una schermatura debole o una messa a terra inadeguata possono provocare interferenze elettromagnetiche (EMI), compromettendo ulteriormente l'integrità del segnale.

È possibile ridurre questi problemi attraverso attente scelte progettuali. Mantenere le linee del segnale corte e i percorsi di ritorno larghi per limitare le interruzioni di impedenza sui connettori. Abbina i ritardi di propagazione del segnale correlato e delle linee di clock per evitare errori di temporizzazione. Scegli materiali PCB a bassa perdita e controlla la forma della traccia per ridurre la perdita di segnale. Aumenta lo spazio tra le tracce vicine, ad esempio utilizzando la regola 3W , per ridurre la diafonia. Progettare una rete di distribuzione elettrica a bassa impedenza per ridurre la potenza e il rumore di fondo.

Per usi misti di alimentazione e segnali, potrebbero essere necessari tipi di connettori separati all'interno dello stesso sistema. I connettori filo-filo di HRB supportano entrambe le funzioni, ma è necessario abbinare il passo e il design del terminale alle esigenze di ciascun segnale. I connettori elettrici circolari spesso funzionano bene in questi casi perché il loro design fornisce un controllo costante dell'impedenza e opzioni di schermatura. Il giusto tipo di connettore circolare garantisce prestazioni affidabili in entrambe le aree.

La scelta dei connettori elettrici influisce direttamente sull'affidabilità del sistema. Controllando insieme la corrente nominale, la tensione operativa e l'integrità del segnale, si crea una base per prestazioni elevate. Questo approccio organizzato previene costose riprogettazioni e guasti sul campo. Successivamente, esaminerai l'adattamento meccanico per garantire che i connettori si adattino fisicamente al tuo progetto.

Valutare l'adattamento meccanico per i connettori elettrici

Dopo esserti assicurato che le specifiche elettriche funzionino, devi verificare che il connettore si adatti fisicamente al tuo progetto. L'adattamento meccanico decide se la connessione rimane salda durante l'assemblaggio, l'uso e la riparazione. Devi considerare tre cose: dimensioni, come si monta e come si blocca.

Dimensioni, montaggio e bloccaggio

La dimensione del connettore deve corrispondere allo spazio di cui disponi. Non puoi saltare questo passaggio. di HRB I connettori cavo-scheda mostrano come cambia la progettazione per adattarsi ai diversi layout PCB. Puoi scegliere intestazioni ad angolo retto per build a basso profilo o intestazioni verticali per connessioni diritte. Le configurazioni a fila singola funzionano per circuiti semplici, mentre le opzioni a doppia fila gestiscono più pin nella stessa area.

La scelta dello stile di montaggio influisce sulla stabilità del connettore. Le parti a foro passante (THT) creano un legame forte perché i conduttori attraversano la scheda e si ancorano saldamente. Ciò rende THT ideale per auto, aerei o attrezzature militari soggette a stress fisico. Le parti a montaggio superficiale (SMT) sono più piccole e consentono di assemblare più circuiti, ma si rompono più facilmente sotto stress o torsione. Per i dispositivi portatili e i segnali ad alta velocità, SMT funziona bene. Per i connettori che vengono collegati più volte, THT offre una migliore affidabilità.

I meccanismi di bloccaggio impediscono che il connettore si allenti. Un fermo sicuro o un blocco a frizione mantiene il connettore in posizione anche in caso di scuotimento. I connettori cavo-scheda di HRB sono dotati di robuste parti di bloccaggio che gestiscono le sollecitazioni durante l'uso. Dovresti sempre verificare che il blocco corrisponda alla quantità di scuotimento che avrà la tua applicazione.

Gli standard di settore indicano come testare l'affidabilità meccanica. La norma IEC 60512 fornisce metodi standard per misurare la forza di inserimento, la forza di estrazione e quante volte è possibile collegarla. USCAR-2 elenca le esigenze di prestazioni meccaniche per usi ad alta affidabilità. Questi test ti aiutano a indovinare quanto durerà il connettore e a individuare i rischi di guasto prima di utilizzarlo.

Stili di terminazione: a crimpare, a saldare e IDC

Il metodo di terminazione decide come il cavo si collega al terminale. Ogni stile ha i suoi vantaggi e svantaggi.

La crimpatura consente di realizzare un giunto saldato a freddo comprimendo il cilindro del terminale attorno al filo. Se eseguite correttamente, le crimpature conferiscono grande resistenza meccanica e flusso elettrico. Secondo i test USCAR-21, le connessioni crimpate durano più di 15 anni negli ambienti automobilistici difficili. La chiave è utilizzare lo strumento di crimpatura e la matrice giusti per le dimensioni del terminale. È necessario che la dimensione del filo corrisponda esattamente al diametro del cilindro del terminale.

La saldatura unisce il filo al terminale utilizzando metallo fuso. Sebbene la saldatura costituisca un collegamento elettrico solido, presenta un grosso punto debole. La saldatura si indurisce in una struttura cristallina che non è molto flessibile . In caso di scuotimento o flessione, lo stress si accumula nel punto in cui la lega per saldatura dura incontra il filo flessibile a trefolo. Questo stress dà origine a crepe che crescono ad ogni scossa. Le connessioni saldate di solito si indeboliscono dopo 5-7 anni in luoghi difficili, mentre le giunzioni crimpate adeguate durano decenni.

I connettori di spostamento dell'isolante (IDC) offrono una terza opzione. La tecnologia IDC elimina la necessità di spelare i cavi. Una forchetta affilata nel terminale taglia l'isolamento e tocca il filo all'interno. Ciò consente di risparmiare tempo di installazione e di ridurre il rischio di errori. di HRB I connettori IDC funzionano con fili di varie dimensioni e sono disponibili in più opzioni di passo. Funzionano bene per cavi a nastro e lavori di terminazione di massa.

La scelta dello stile di terminazione influisce sulle prestazioni a lungo termine. Per usi con scuotimento o variazioni di temperatura, la crimpatura offre una migliore affidabilità. Per montaggi rapidi e spazi ristretti, IDC fa risparmiare tempo. La saldatura funziona meglio in luoghi a basso stress dove la flessibilità non è necessaria.

L'adattamento meccanico dei connettori elettrici influisce direttamente sull'affidabilità del sistema. Controllando insieme dimensioni, montaggio, bloccaggio e terminazione, ti assicuri l'idoneità fisica per tutti gli usi. Questo metodo passo dopo passo previene guasti sul campo e costose riprogettazioni. Successivamente, esaminerai la resilienza ambientale per assicurarti che i tuoi connettori sopravvivano a condizioni difficili.

Considera la resilienza ambientale

L'ambiente operativo del connettore ne determina la durata più di qualsiasi altro fattore. Umidità, sbalzi di temperatura e vibrazioni attaccano silenziosamente le connessioni, degradando i materiali fino al cedimento. Secondo una ricerca di settore, l’ingresso di umidità è una delle principali cause di guasti ai connettori nelle applicazioni automobilistiche. Devi valutare onestamente il tuo ambiente prima di finalizzare la tua scelta.

Protezione dalla temperatura e dall'umidità

Le temperature estreme sollecitano i materiali dei connettori in modi opposti. Il calore accelera l'ossidazione sulle superfici di contatto, aumentando la resistenza e generando più calore. Il freddo rende gli alloggiamenti fragili e le guarnizioni meno flessibili. L'umidità aggrava questi problemi consentendo la corrosione e la migrazione elettrochimica tra contatti adiacenti.

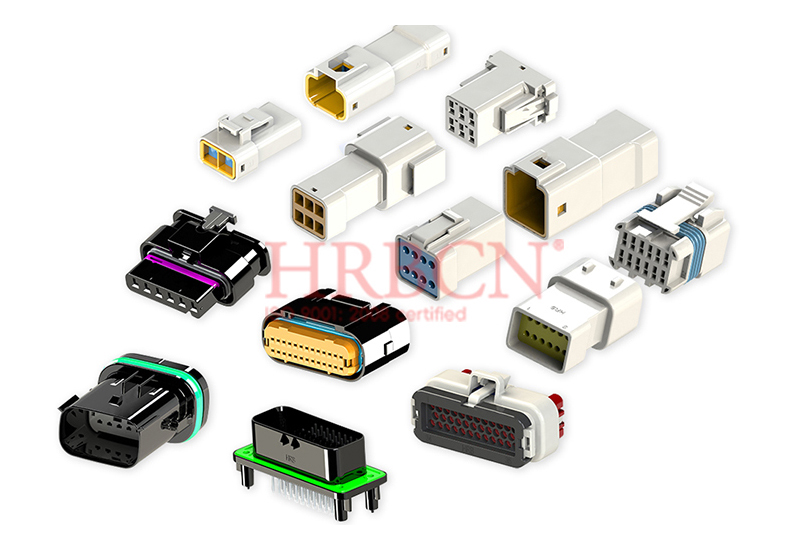

Le classificazioni IP forniscono la prima linea di difesa contro liquidi e polvere. Questi codici a due cifre ti dicono esattamente cosa può sopportare il tuo connettore. Per i sensori esterni e gli array di energia rinnovabile sono adatti connettori con protezione da immersione temporanea. Le apparecchiature marine e il trattamento delle acque reflue richiedono connettori con capacità di immersione continua. I cablaggi automobilistici e le linee di lavorazione alimentare richiedono protezione contro i lavaggi ad alta pressione. Specifiche eccessive per un livello di protezione più elevato per semplici installazioni esterne aggiungono costi senza valore funzionale, mentre specifiche insufficienti per ambienti soggetti a lavaggio portano a un rapido cedimento della tenuta.

HRB progetta connettori per sfide industriali specifiche. I connettori delle macchine agricole resistono alle condizioni dei temporali, proteggendo i circuiti critici durante l'esposizione prolungata sul campo. I connettori per l'automazione industriale offrono assoluta affidabilità negli ambienti industriali umidi dove la condensa si forma regolarmente. Questi progetti specializzati incorporano alloggiamenti sigillati e materiali resistenti alla corrosione che mantengono le prestazioni in condizioni di costante stress da umidità.

I test convalidano le vostre scelte ambientali. Il test 85/85 (85°C con 85% di umidità relativa per 1008 ore) rivela corrosione, degrado dell'isolamento e migrazione elettrochimica. Il superamento di questi test ti dà la certezza che i tuoi connettori elettrici sopravviveranno ad anni di esposizione al mondo reale.

Vibrazioni e sollecitazioni meccaniche

Le vibrazioni causano corrosione da sfregamento, una delle principali modalità di guasto in cui i micromovimenti tra le superfici di contatto consumano la placcatura protettiva. Questo meccanismo è responsabile dell'elevata resistenza di contatto in circa il 45% di tutti i guasti del cablaggio. . Sotto corrente costante, questa resistenza genera calore anomalo, potenzialmente fondendo i connettori o causando incendi.

I test di vibrazione standard includono il semplice movimento armonico a frequenze e ampiezze specificate, spazzato per una durata in ciascuna delle tre direzioni perpendicolari. I sintomi di guasto includono contatti intermittenti, cablaggio irritato e dispositivi di fissaggio allentati. I test di vibrazione standard coprono le vibrazioni sinusoidali per ambienti di macchinari rotanti e le vibrazioni casuali derivanti dal trasporto e dall'uso del veicolo.

La mitigazione inizia con la corretta selezione del terminale. La placcatura in oro o stagno resiste efficacemente alla corrosione da sfregamento. La crimpatura automatizzata con monitoraggio della forza in tempo reale garantisce una qualità di terminazione costante. Un adeguato supporto del cablaggio e punti di ancoraggio riducono la trasmissione delle vibrazioni alle interfacce dei connettori. I terminali ad alta forza di ritenzione mantengono la pressione di contatto anche sotto stress meccanico continuo.

Per le applicazioni più impegnative, i connettori circolari offrono vantaggi intrinseci. Il loro design simmetrico distribuisce uniformemente lo stress meccanico sul corpo del connettore, riducendo i punti di fatica localizzati. Questa resilienza strutturale rende le opzioni circolari particolarmente adatte per l'automazione industriale e le applicazioni di trasporto in cui le vibrazioni persistono continuamente. I connettori per l'automazione industriale di HRB mantengono una precisione precisa attraverso milioni di cicli operativi, anche in ambienti umidi e vibranti.

Esaminare materiali, conformità e approvvigionamento

Hai controllato le specifiche elettriche, l'idoneità meccanica e la resilienza ambientale. Adesso devi verificare i materiali, le certificazioni e l'affidabilità del tuo fornitore. Questi controlli finali proteggono il tuo progetto da problemi di sicurezza, problemi legali e interruzioni della catena di fornitura.

Selezione e placcatura dei materiali

I materiali dei contatti determinano la qualità con cui il connettore trasmette corrente e resiste all'usura. La conduttività influisce direttamente sull'efficienza della trasmissione . La resistenza allo snervamento indica quando inizia la deformazione plastica, che è importante per la ritenzione del contatto. La conduttività termica governa la dissipazione del calore. La resistenza alla corrosione protegge dal degrado ambientale. Il modulo elastico riflette la rigidità e la stabilità meccanica. La durezza influisce sulla resistenza all'usura. La formabilità determina la facilità con cui i produttori modellano il contatto.

La scelta della placcatura ha un impatto significativo sulle prestazioni a lungo termine. La placcatura in oro offre un'eccellente resistenza alla corrosione e supporta un numero elevato di cicli di accoppiamento. Ciò rende l'oro ideale per ambienti difficili con elevate vibrazioni. La stagnatura costa meno ma forma rapidamente ossidi e supporta meno cicli di accoppiamento. Lo stagno soffre anche di corrosione da sfregamento e crescita di baffi, che possono causare cortocircuiti. Per le applicazioni più impegnative, il costo iniziale più elevato dell'oro viene ripagato dall'affidabilità e dalla longevità. Per ambienti statici e benigni, lo stagno funziona bene.

Certificazioni e Affidabilità del Produttore

Le certificazioni verificano che i connettori soddisfino gli standard di sicurezza e qualità riconosciuti. L'approvazione UL proviene da Underwriters Laboratories, , un'organizzazione scientifica indipendente sulla sicurezza. La certificazione VDE garantisce la conformità agli standard tedeschi e internazionali in materia di sicurezza, qualità e affidabilità. La norma ISO 9001 conferma che il sistema di gestione della qualità del produttore soddisfa i requisiti internazionali. HRB possiede certificazioni rilevanti, dimostrando l'impegno verso la conformità nei mercati globali.

La non conformità comporta gravi conseguenze. I mercati europei richiedono la conformità CE e RoHS. Ignorare questi standard può comportare multe che raggiungono decine di migliaia di euro. . Le dogane possono distruggere le spedizioni non conformi. Importatori, distributori e rivenditori condividono la responsabilità se non riescono a verificare la conformità. Questi rischi possono sfociare nella rottura di contratti con i principali marchi.

L'affidabilità del produttore dipende dalle capacità interne. Lo stampaggio di precisione determina l'accuratezza dimensionale e le prestazioni elettriche dei contatti. . Lo stampaggio a iniezione garantisce l'allineamento meccanico e l'isolamento. L'assemblaggio finale richiede un inserimento preciso del perno. Il controllo qualità dell’intero processo garantisce la coerenza in tutte le fasi. HRB opera come produttore a servizio completo con produzione interna di stampi e stampaggio. Questa integrazione verticale garantisce un controllo di alta qualità e una fornitura affidabile. Eviterai ritardi e variazioni di qualità derivanti dall'esternalizzazione di fasi di produzione critiche.

Scegliere un produttore con queste capacità semplifica il tuo approvvigionamento. Ottieni qualità costante, conformità normativa e consegna affidabile. Questa convalida finale completa il processo di selezione del connettore.

La scelta del connettore elettrico giusto è un processo sistematico di eliminazione. Si inizia con le specifiche elettriche per garantire la sicurezza. Quindi si valuta l'idoneità meccanica per la compatibilità fisica. Infine, convaliderai la resilienza e la conformità ambientale per l'affidabilità a lungo termine.

Prendersi il tempo necessario per valutare in anticipo questi fattori previene costose riprogettazioni, guasti del sistema e rischi per la sicurezza. Questo approccio funziona in tutte le applicazioni, dall’automotive all’automazione industriale. Per applicazioni impegnative, i connettori circolari offrono prestazioni e durata eccellenti.

Consultare un distributore di componenti o la scheda tecnica del produttore per la convalida finale. La collaborazione con un produttore affidabile come HRB&HRBCN Connector semplifica il processo. Con una vasta esperienza e una gamma di prodotti completa, garantiscono soluzioni conformi e di alta qualità per le vostre applicazioni. I loro connettori elettrici soddisfano standard rigorosi, dandoti sicurezza in ogni connessione.

Domande frequenti

Come posso determinare la giusta corrente nominale per la mia applicazione?

Scopri la corrente costante più alta che utilizzerà il tuo dispositivo, quindi crea spazio extra. Una regola comune è quella di utilizzare solo il 70–80% della corrente nominale per un'affidabilità duratura. Questo cuscino copre gli ambienti più caldi, meno movimenti d'aria e molti connettori assemblati insieme. Scegli un connettore che vada oltre ciò di cui hai effettivamente bisogno.

Cosa significa il grado di protezione IP per la scelta del mio connettore?

Le classificazioni IP mostrano quanto bene un connettore blocca polvere e acqua. Ad esempio, una classificazione consente l'immersione breve, un'altra consente l'immersione completa e un'altra resiste a forti spruzzi d'acqua. Abbina la valutazione al tuo ambiente reale. Scegliere una valutazione superiore a quella necessaria costa di più senza aggiungere valore.

Dovrei scegliere la terminazione a crimpare, a saldare o IDC?

Le connessioni a crimpare resistono per oltre 15 anni in condizioni difficili dell'auto se eseguite correttamente. I giunti di saldatura si indeboliscono dopo 5-7 anni con lo scuotimento. I connettori IDC riducono i tempi di assemblaggio evitando la spelatura dei cavi. Per ambienti traballanti, procedere con la crimpatura. Per un assemblaggio veloce, IDC funziona bene. La saldatura è adatta per usi a basso stress.

Come posso verificare l'affidabilità di un produttore?

Cerca le certificazioni pertinenti. Cerca produttori a servizio completo con stampi interni e strumenti di stampaggio. Questo controllo completo garantisce una qualità costante e una fornitura affidabile. Chiedi informazioni sulla loro esperienza nel tuo campo. Un produttore con una vasta esperienza in molti usi mostra risultati comprovati.

A cosa servono i connettori elettrici circolari?

I connettori elettrici circolari brillano in ambienti difficili con scosse costanti. La loro forma rotonda distribuisce uniformemente lo stress meccanico su tutto il corpo, tagliando i punti deboli. Questa forza intrinseca li rende perfetti per l'automazione industriale e i trasporti dove l'affidabilità è fondamentale.
