Connettore PCB RAST 5 IDC e vite ad accoppiamento indiretto serie M5038 da 5,0 mm

Condividi su:

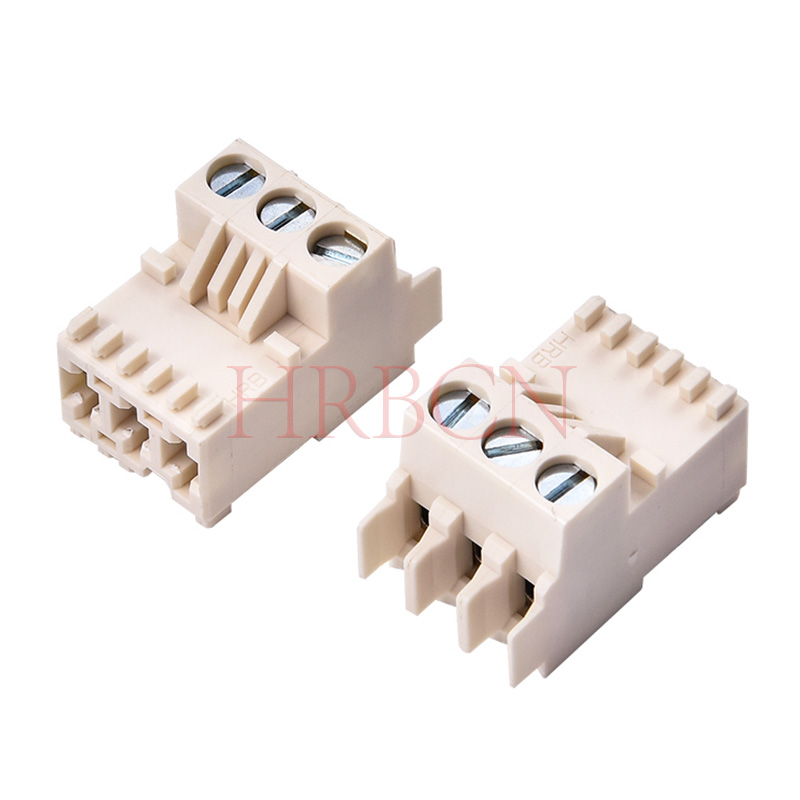

Connettore PCB RAST 5 IDC e vite ad accoppiamento indiretto serie M5038 da 5,0 mm

M5038-XX-XXX-X

Connettore RAST 5 per accoppiamento indiretto, con terminale a vite, con morsetto di sollevamento con protezione contro lo smarrimento, con bloccaggio interno, posizionamento consecutivo senza perdita di passo

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
M5038-XX-XXX-X
marchio prodotto:
HRB&HRBCN
Codice Prodotto:
8536909000

Definizione P/N

M5038 -X -X -X XX -X

① ② ③ ④ ⑤

① : numero di serie dell'articolo HRB

② : Numero di pin: 2-7

③ : Colore

④: Codice di codifica

⑤ : Codice di blocco

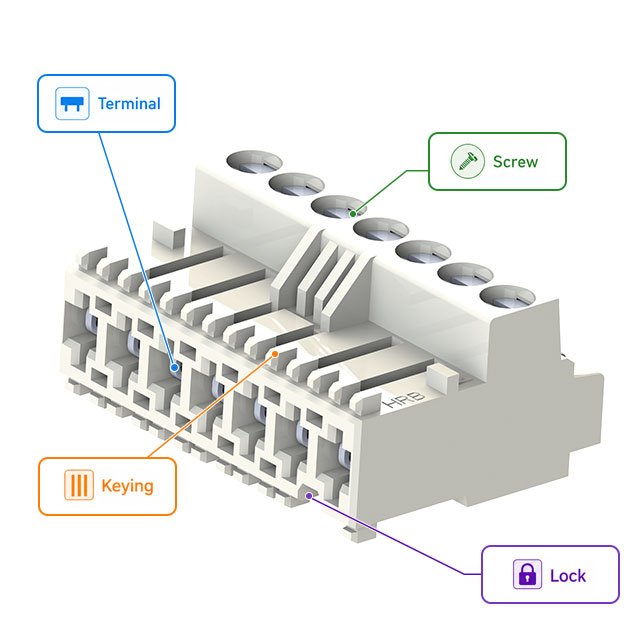

Connettore IDC M5038 RAST 5

Per quanto riguarda il connettore PCB di accoppiamento indiretto IDC serie M5038 , di seguito sono elencati esempi di configurazioni di codifica. Altre opzioni di codifica standard sono disponibili su richiesta. Si prega di contattare le vendite HRB per ulteriori dettagli.

Numero di pin (2-7 pin)	Codice HRB Esempi di chiavi	SPQ(pezzi)	Dimensioni cartone (cm)	Passo del contatto (mm)
2	M5038-2-W-042-A0 M5038-2-W-001-A0 M5038-2-W-002-A1 ecc.	2160	33×30×27	5.0
3	M5038-3-W-000-A0 M5038-3-W-064-A0 M5038-3-W-083-A0 ecc.	1560	33×30×27	5.0
4	M5038-4-W-019-A0 M5038-4-W-029-A1 M5038-4-W-018-A1 ecc.	1200	33×30×27	5.0
5	M5038-5-W-003-A0 M5038-5-W-007-B0 M5038-5-W-011-B0 ecc.	960	33×30×27	5.0
6	M5038-6-W-000-B0 M5038-6-W-006-A0 M5038-6-W-007-B0 ecc.	720	33×30×27	5.0
7	M5038-7-W-000-A4 M5038-7-W-000-B2 M5038-7-W-005-B3 ecc.	600	33×30×27	5.0

Parametri tecnici

Corrente nominale: 10 A CA, CC MAX.
Tensione nominale: 250 V CA, CC
Intervallo di temperatura: da -40 ℃ a +120 ℃
Resistenza di contatto: 10 mVmax.
Resistenza di isolamento: 1000 mVMin.
Tensione di resistenza: 1500 V CA/minuto
Materiale: Custodia: Nylon66 UL94V-0
Terminale: bronzo fosforoso, stagnato
Morsetto: ottone, nichelato
Vite: acciaio, zincato
Dimensioni del cavo: sezione del cavo a trefoli: 0,14-2,5 mm² (AWG#26-14)
Sezione filo pieno: 0,14-4,0 mm² (AWG#26-12)
Lunghezza di spelatura: 8±1mm
GWT: 750 ℃ IEC-60335-1

Schema di accoppiamento indiretto del PCB

Collegamento cavo-scheda (con la serie HRB M940X)

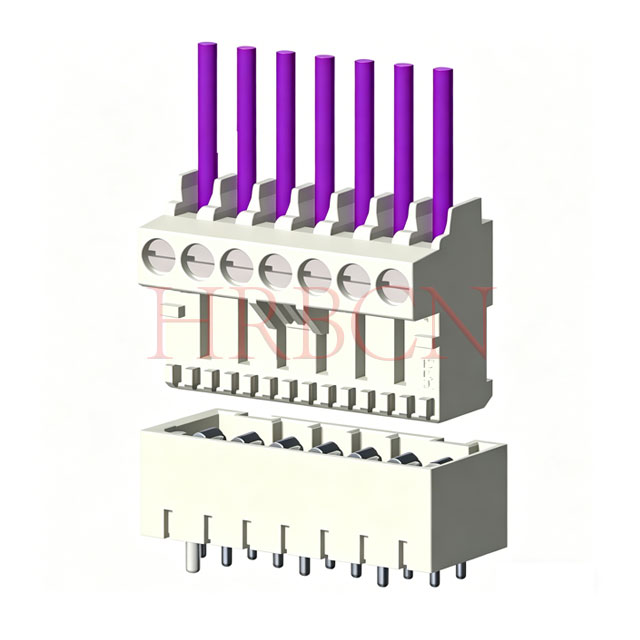

Cavo M5038 per schedare 180 gradi

Collegamento filo-filo (con le serie HRB M5041 e M5042)

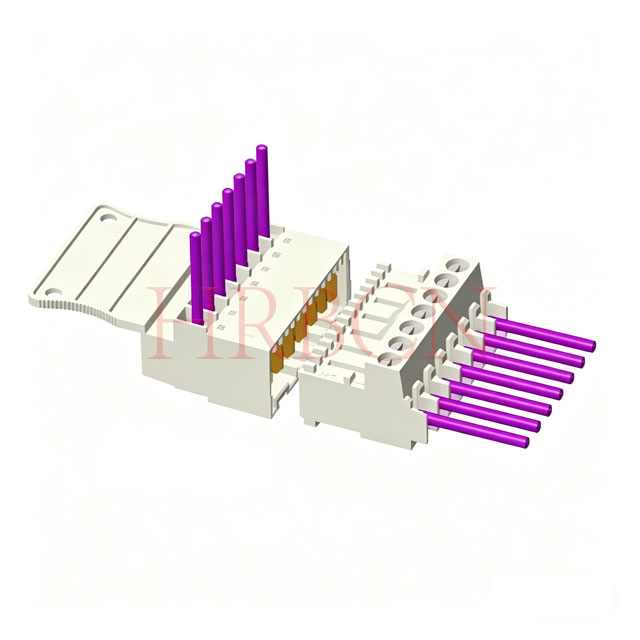

M5038 e M5042 da cavo a cavo

⒈D: Qual è la differenza tra M5038, M5039 e M5040?

R: Tutte e 3 le serie appartengono ai connettori PCB ad accoppiamento indiretto HRB RAST 5 IDC, che condividono lo stesso passo, corrente nominale e prestazioni del core. Le differenze principali risiedono nella configurazione meccanica, in particolare nel bloccaggio interno, nelle nervature di codifica e nei design a lato chiuso, per soddisfare i diversi requisiti applicativi e di layout del PCB:

Serie codice HRB	uscita del cavo	codifica	Foro di prova	Serratura interna	Chiusura a maniglia
M5038	Dritto (in linea)	SÌ (anti-misplug)	NO	SÌ	NO
M5039	Angolare (90°), opposto alla serratura	SÌ (anti-misplug)	SÌ	SÌ	SÌ
M5040	Angolare (90°), opposto alla serratura	SÌ (anti-misplug)	SÌ	SÌ	NO

⒉D: Come faccio a scegliere tra le serie M5038, M5039 e M5040 ?

R: I suggerimenti per la selezione sono i seguenti:

①Scegli M5038

Quando lo spazio di cablaggio è lineare ed è necessaria l'installazione orizzontale

Non sono necessarie prove o ispezioni del circuito in loco

Requisiti di connessione di base sensibili ai costi

Spazio di montaggio laterale limitato, preferibile percorso dritto

②Scegli M5040

L'apparecchiatura richiede un cablaggio laterale a 90° per un layout compatto

Il foro di prova riservato è necessario per la manutenzione, la risoluzione dei problemi e il rilevamento del circuito

Non sono richiesti design di bloccaggio standard, montaggio e smontaggio frequenti

③Scegli M5039

Stesso cablaggio a 90° e richiesta di fori di prova di M5040

Difficile da scollegare a causa dell'installazione ristretta o dello spazio ristretto

È necessaria una maniglia ausiliaria per il collegamento e il rilascio rapidi

Ambiente vibrante, funzionamento manuale più semplice per la manutenzione

⒊D: Qual è il tempo di consegna per questi connettori PCB ad accoppiamento indiretto RAST 5 IDC?

R: Tutti i tempi di consegna si basano sulla produzione standard e non includono il tempo di transito della spedizione.

①Campioni (non in stock/personalizzati): 2-3 settimane.

②Ordini all'ingrosso (non in stock/personalizzati): 4-6 settimane (soggetto alla quantità dell'ordine e al programma di produzione).

⒋D: Qual è il prezzo minimo richiesto per questi connettori PCB ad accoppiamento indiretto RAST 5 IDC?

R: Ordini all'ingrosso/non in stock: 5.000 pezzi (negoziabili in base alla quantità e alla personalizzazione).

Progettate per soluzioni di connessione cavo-scheda e stabili ed economiche cavo-filo , la serie HRB M5038 RAST 5 comprende connettori PCB ad accoppiamento indiretto ad alte prestazioni dotati di terminazione con morsetto a sollevamento a vite premium, struttura di bloccaggio interna integrata e design della chiave anti-disadattamento. Adottando un alloggiamento isolante di alta qualità e contatti stagnati, questa serie di connettori offre eccezionale stabilità strutturale, resistenza superiore agli urti e alle vibrazioni e certificazioni di sicurezza internazionali complete, garantendo una connessione stabile e duratura in condizioni di lavoro difficili.

Realizzata su misura per le esigenze di assemblaggio meccanico e cablaggio di routine, la serie di connettori M5038 RAST 5 integra un alloggiamento compatto per l'uscita diritta e un design standardizzato con passo da 5,0 mm, combinando capacità di disposizione flessibile e prestazioni elettriche affidabili. Con un'eccellente resistenza alla temperatura e proprietà meccaniche durevoli, è ampiamente applicabile a elettrodomestici, apparecchiature elettriche da giardino, unità di controllo industriali, sistemi HVAC, dispositivi elettrici intelligenti e macchinari industriali generali.

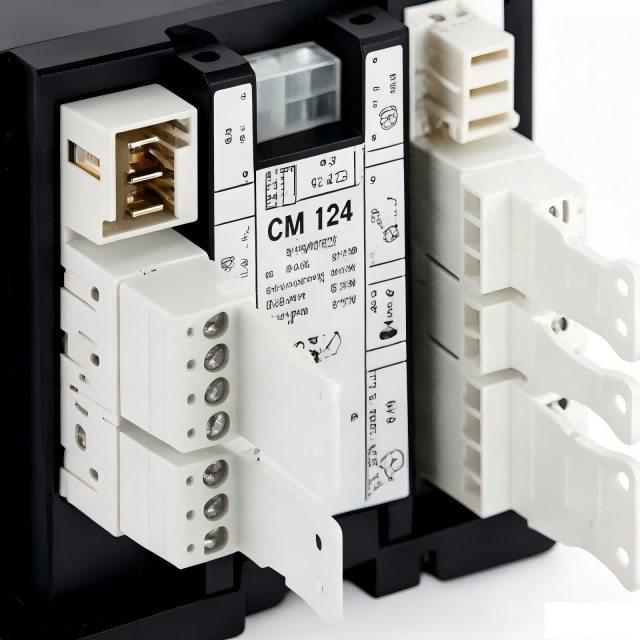

Serie HRB RAST 5 IDC di connettori PCB ad accoppiamento indiretto | Descrizione dell'applicazione

Elettrodomestici e casa intelligente

Lavatrici, frigoriferi, impianti di riscaldamento, elettrodomestici da cucina, scaldabagni e componenti intelligenti di controllo domestico, che forniscono collegamenti elettrici sicuri e stabili per le apparecchiature elettriche quotidiane.

Sistemi di automazione e controllo industriale

Pannelli di controllo industriali, apparecchiature di rilevamento, attuatori, unità di controllo dell'alimentazione e apparecchiature di produzione automatizzate, che garantiscono segnale stabile e connessione di alimentazione in condizioni di lavoro complesse.

HVAC e automazione degli edifici

Sistemi di condizionamento dell'aria, apparecchiature di riscaldamento e ventilazione, unità di controllo intelligenti degli edifici e dispositivi di controllo ambientale, che si adattano ai requisiti di funzionamento continuo a lungo termine.

Attrezzature per l'energia e l'energia

Unità di distribuzione dell'energia a bassa tensione, apparecchiature di alimentazione, componenti ausiliari di accumulo di energia e impianti di alimentazione industriale, realizzando un collegamento di cablaggio sicuro e stabile.

Attrezzature commerciali e specializzate

Strumenti intelligenti, apparecchiature elettromeccaniche, strutture di protezione ambientale e unità elettriche esterne, con forte adattabilità ai cambiamenti di temperatura e alle vibrazioni meccaniche.

Con un design strutturale ottimizzato, una produzione standardizzata e standard di qualità affidabili, la serie di connettori PCB ad accoppiamento diretto HRB RAST 5 IDC offre soluzioni di connessione convenienti e di alta qualità per le industrie elettriche ed industriali globali.

Perché scegliere i connettori PCB ad accoppiamento indiretto HRB RAST 5 IDC serie Screw-Lock

Compatibile con lo standard industriale RAST 5, completamente compatibile in termini di dimensioni, assemblaggio e prestazioni elettriche per una sostituzione diretta senza soluzione di continuità.
Struttura di blocco interno integrata: resiste efficacemente alle vibrazioni e allo scivolamento, perfetta per il funzionamento a lungo termine delle apparecchiature esterne e domestiche.
Terminazione con morsetto a vite e sollevamento: realizza una solida aggraffatura dei cavi e un facile cablaggio sul campo, offrendo affidabilità di connessione permanente.
Chiave anti-disadattamento e alloggiamento chiuso: evita l'inserimento errato e il rischio di cortocircuito, offrendo una protezione strutturale superiore.
Certificazione riconosciuta a livello globale: conforme ai principali standard di sicurezza elettrica per supportare l'implementazione sul mercato globale.
Adattamento ad un'ampia gamma di cavi: adatto per cavi da 0,14–2,5 mm² (AWG#26-14) , che copre sia la connessione del circuito di alimentazione che quella del segnale.
Design compatto dell'alloggiamento dritto: supporta il cablaggio lineare pulito e il layout compatto, risparmiando spazio complessivo per l'installazione dell'apparecchiatura.
