M5039 M5040 Serie RAST 5 IDC e connettore PCB ad accoppiamento indiretto a vite da 5,0 mm

Condividi su:

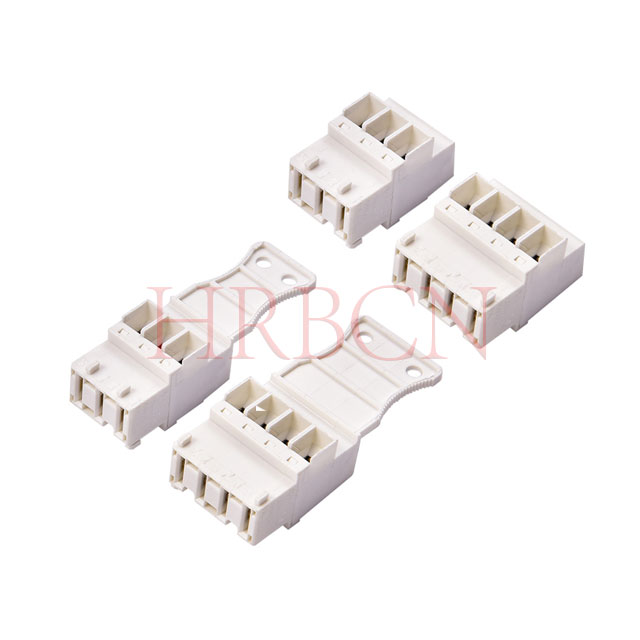

M5039 M5040 Serie RAST 5 IDC e connettore PCB ad accoppiamento indiretto a vite da 5,0 mm

M5039-XX-XXX-X

M5040-XX-XXX-X

Morsettiera RAST 5 Connettore per circuito stampato per accoppiamento indiretto, con terminale a vite, con morsetto di sollevamento con protezione contro lo smarrimento, con fori di prova e bloccaggio interno, posizionamento consecutivo senza perdita di passo, partenza del cavo opposta alla serratura, con o senza chiusura maniglia.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
M5039-XX-XXX-X, M5040-XX-XXX-X
marchio prodotto:
HRB&HRBCN
Codice Prodotto:
8536909000

Definizione P/N

M5039 -X -X -X XX -X

① ② ③ ④ ⑤

① : numero di serie dell'articolo HRB

② : Numero di pin: 2-7

③ : Colore

④: Codice di codifica

⑤ : Codice di blocco

M5040 -X -X -X XX -X

① ② ③ ④ ⑤

① : numero di serie dell'articolo HRB

② : Numero di pin: 2-7

③ : Colore

④: Codice di codifica

⑤ : Codice di blocco

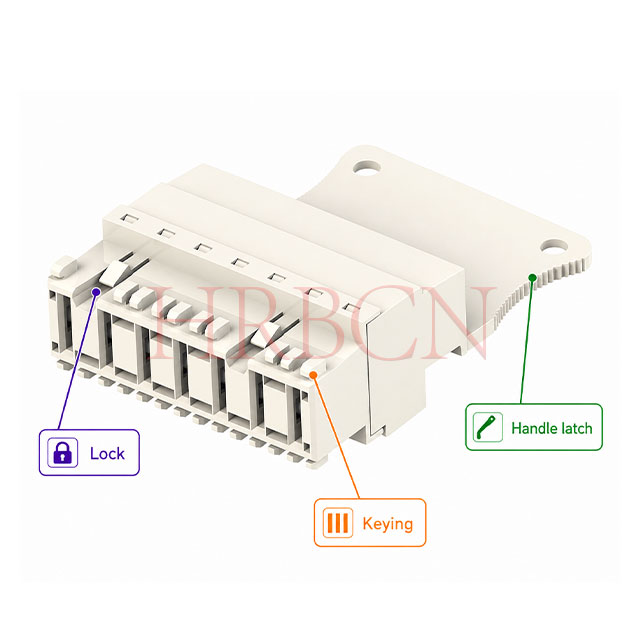

M5039

Per quanto riguarda il connettore PCB di accoppiamento indiretto IDC serie M5039 e M5040 , di seguito sono elencati esempi di configurazioni di codifica. Altre opzioni di codifica standard sono disponibili su richiesta. Si prega di contattare le vendite HRB per ulteriori dettagli.

Numero di pin (2-7 pin)	Codice HRB Esempi di chiavi	SPQ(pezzi)	Dimensioni cartone (cm)	Passo del contatto (mm)
2	M5039-2-W-042-A0 M5039-2-W-001-A0 M5039-2-W-002-A1 ecc.	1800	33×30×27	5.0
3	M5039-3-W-000-A0 M5039-3-W-064-A0 M5039-3-W-083-A0 ecc.	1200	33×30×27	5.0
4	M5039-4-W-019-A0 M5039-4-W-029-A1 M5039-4-W-018-A1 ecc.	960	33×30×27	5.0
5	M5039-5-W-003-A0 M5039-5-W-007-B0 M5039-5-W-011-B0 ecc.	720	33×30×27	5.0
6	M5039-6-W-000-B0 M5039-6-W-006-A0 M5039-6-W-007-B0 ecc.	480	33×30×27	5.0
7	M5039-7-W-000-A4 M5039-7-W-000-B2 M5039-7-W-005-B3 ecc.	360	33×30×27	5.0

Parametri tecnici

Corrente nominale: 10 A CA, CC MAX.
Tensione nominale: 250 V CA, CC
Intervallo di temperatura: da -40 ℃ a +120 ℃
Resistenza di contatto: 10 MΩMax.
Resistenza di isolamento: 1000 MΩMin.
Tensione di resistenza: 1500 V CA/minuto
Materiale: Custodia: Nylon66 UL94V-0
Terminale: bronzo fosforoso, stagnato
Morsetto: ottone, nichelato
Vite: acciaio, zincato
Dimensioni del cavo: sezione del cavo a trefoli: 0,14-2,5 mm² (AWG#26-14)
Sezione filo pieno: 0,14-4,0 mm² (AWG#26-12)
Lunghezza di spelatura: 8±1mm
GWT: 750 ℃ IEC-60335-1

Schema di accoppiamento indiretto del PCB

Collegamento cavo-scheda (con la serie HRB M940X)

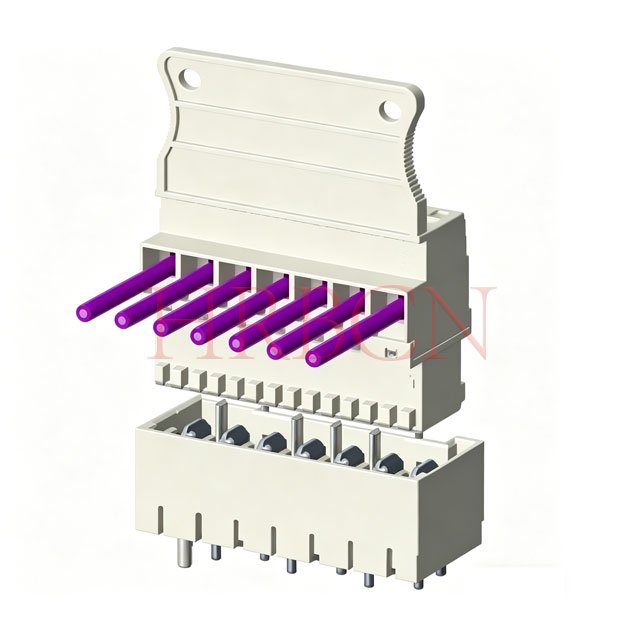

Cavo M5039 su scheda a 90 gradi

Collegamento filo-filo (con le serie HRB M5041 e M5042)

M5038 e M5042 da cavo a cavo

⒈D: Qual è la differenza tra M5038, M5039 e M5040?

R: Tutte e 3 le serie appartengono ai connettori PCB ad accoppiamento indiretto HRB RAST 5 IDC, che condividono lo stesso passo, corrente nominale e prestazioni del core. Le differenze principali risiedono nella configurazione meccanica, in particolare nel bloccaggio interno, nelle nervature di codifica e nei design a lato chiuso, per soddisfare i diversi requisiti applicativi e di layout del PCB:

Serie codice HRB	uscita del cavo	codifica	Foro di prova	Serratura interna	Chiusura a maniglia
M5038	Dritto (in linea)	SÌ (anti-misplug)	NO	SÌ	NO
M5039	Angolare (90°), opposto alla serratura	SÌ (anti-misplug)	SÌ	SÌ	SÌ
M5040	Angolare (90°), opposto alla serratura	SÌ (anti-misplug)	SÌ	SÌ	NO

⒉D: Come faccio a scegliere tra le serie M5038, M5039 e M5040 ?

R: I suggerimenti per la selezione sono i seguenti:

①Scegli M5038

Quando lo spazio di cablaggio è lineare ed è necessaria l'installazione orizzontale

Non sono necessarie prove o ispezioni del circuito in loco

Requisiti di connessione di base sensibili ai costi

Spazio di montaggio laterale limitato, preferibile percorso dritto

②Scegli M5040

L'apparecchiatura richiede un cablaggio laterale a 90° per un layout compatto

Il foro di prova riservato è necessario per la manutenzione, la risoluzione dei problemi e il rilevamento del circuito

Non sono richiesti design di bloccaggio standard, montaggio e smontaggio frequenti

③Scegli M5039

Stesso cablaggio a 90° e richiesta di fori di prova di M5040

Difficile da scollegare a causa dell'installazione ristretta o dello spazio ristretto

È necessaria una maniglia ausiliaria per il collegamento e il rilascio rapidi

Ambiente vibrante, funzionamento manuale più semplice per la manutenzione

⒊D: Qual è il tempo di consegna per questi connettori PCB ad accoppiamento indiretto RAST 5 IDC?

R: Tutti i tempi di consegna si basano sulla produzione standard e non includono il tempo di transito della spedizione.

①Campioni (non in stock/personalizzati): 2-3 settimane.

②Ordini all'ingrosso (non in stock/personalizzati): 4-6 settimane (soggetto alla quantità dell'ordine e al programma di produzione).

⒋D: Qual è il prezzo minimo richiesto per questi connettori PCB ad accoppiamento indiretto RAST 5 IDC?

R: Ordini all'ingrosso/non in stock: 5.000 pezzi (negoziabili in base alla quantità e alla personalizzazione).

Progettate per soluzioni di connessione cavo-scheda durevoli, le serie HRB M5039 e M5040 RAST 5 sono connettori PCB ad accoppiamento indiretto ad alte prestazioni realizzati con IDC ibrido e terminazione con morsetto a sollevamento a vite, struttura di bloccaggio interna integrata, nervature di codifica anti-disadattamento e design con fori di prova riservati. Adottando un alloggiamento ignifugo di alta qualità e contatti stagnati, questa gamma di connettori offre un'eccellente rigidità strutturale, una forte resistenza alle vibrazioni e una certificazione di sicurezza globale completa, mantenendo prestazioni di connessione stabili e a lungo termine in ambienti operativi complessi.

Progettate per un layout compatto delle apparecchiature e una comoda manutenzione sul campo, le serie di connettori M5039 e M5040 RAST 5 presentano una struttura di uscita del cavo angolata a 90° e un passo standardizzato di 5,0 mm. Il design opzionale della maniglia di rilascio ausiliario consente un facile collegamento e scollegamento, mentre l'isolamento elettrico affidabile e la resistenza alle alte temperature soddisfano le diverse esigenze di installazione. Ampiamente utilizzato in elettrodomestici, sistemi HVAC, automazione industriale, controllo intelligente e apparecchiature elettriche generali per collegamenti di cablaggio stabili.

Serie HRB RAST 5 IDC di connettori PCB ad accoppiamento indiretto | Descrizione dell'applicazione

Elettrodomestici e casa intelligente

Lavatrici, frigoriferi, impianti di riscaldamento, elettrodomestici da cucina, scaldabagni e componenti intelligenti di controllo domestico, che forniscono collegamenti elettrici sicuri e stabili per le apparecchiature elettriche quotidiane.

Sistemi di automazione e controllo industriale

Pannelli di controllo industriali, apparecchiature di rilevamento, attuatori, unità di controllo dell'alimentazione e apparecchiature di produzione automatizzate, che garantiscono segnale stabile e connessione di alimentazione in condizioni di lavoro complesse.

HVAC e automazione degli edifici

Sistemi di condizionamento dell'aria, apparecchiature di riscaldamento e ventilazione, unità di controllo intelligenti degli edifici e dispositivi di controllo ambientale, che si adattano ai requisiti di funzionamento continuo a lungo termine.

Attrezzature per l'energia e l'energia

Unità di distribuzione dell'energia a bassa tensione, apparecchiature di alimentazione, componenti ausiliari di accumulo di energia e impianti di alimentazione industriale, realizzando un collegamento di cablaggio sicuro e stabile.

Attrezzature commerciali e specializzate

Strumenti intelligenti, apparecchiature elettromeccaniche, strutture di protezione ambientale e unità elettriche esterne, con forte adattabilità ai cambiamenti di temperatura e alle vibrazioni meccaniche.

Con un design strutturale ottimizzato, una produzione standardizzata e standard di qualità affidabili, la serie di connettori PCB ad accoppiamento diretto HRB RAST 5 IDC offre soluzioni di connessione convenienti e di alta qualità per le industrie elettriche ed industriali globali.

Perché scegliere i connettori PCB ad accoppiamento indiretto HRB RAST 5 IDC serie Screw-Lock

Compatibile con lo standard industriale RAST 5, completamente compatibile in termini di dimensioni, assemblaggio e prestazioni elettriche per una sostituzione diretta senza soluzione di continuità.
Struttura di blocco interno integrata: resiste efficacemente alle vibrazioni e allo scivolamento, perfetta per il funzionamento a lungo termine delle apparecchiature esterne e domestiche.
Terminazione con morsetto a vite e sollevamento: realizza una solida aggraffatura dei cavi e un facile cablaggio sul campo, offrendo affidabilità di connessione permanente.
Chiave anti-disadattamento e alloggiamento chiuso: evita l'inserimento errato e il rischio di cortocircuito, offrendo una protezione strutturale superiore.
Design del foro di prova: facilita il rilevamento, la manutenzione e la risoluzione dei problemi del circuito in loco per un funzionamento più sicuro.
Struttura di uscita angolata a 90°: ottimizza lo spazio di installazione ristretto e supporta il layout compatto del PCB.
Doppia opzione di configurazione: disponibile con o senza impugnatura ausiliaria per un funzionamento flessibile in spazi ristretti.
Certificazione riconosciuta a livello globale: conforme ai principali standard di sicurezza elettrica per supportare l'implementazione sul mercato globale.
Adattamento ad un'ampia gamma di cavi: adatto per cavi da 0,14–2,5 mm² (AWG#26-14), che copre sia il collegamento del circuito di alimentazione che quello del segnale.
