Materiali dei connettori elettrici: plastica, ottone, lega di rame, placcatura in oro e altro

Ti sei mai chiesto quali materiali ci sono all'interno delle parti elettriche? Queste parti necessitano di connessioni che funzionino bene. Il mercato globale dei connettori elettrici valeva oltre 74 miliardi di dollari nel 2022 e continua a crescere di circa il 7,4% ogni anno. Ma quali materiali vengono utilizzati? La scelta dei materiali dei connettori influisce direttamente su quanto bene conducono l'elettricità, quanto durano, quanto costano e come funzionano in generale. In questo post esaminiamo da vicino i materiali più comuni : plastica, ottone, lega di rame e doratura. Ogni materiale gioca un ruolo chiave nel garantire che le connessioni siano affidabili e durature. Alla fine, avrai una semplice guida per scegliere con sicurezza i materiali giusti per le tue parti elettriche.

Punti chiave

• Usa l'ottone quando hai bisogno di una connessione economica e duratura. Scegli le leghe di rame per le parti che si muovono molto o sono soggette a forti vibrazioni.

• Gli alloggiamenti in plastica mantengono i contatti sicuri e impediscono la fuoriuscita di elettricità. Utilizzare materiali come PBT per un'elevata resistenza al calore e agli agenti chimici.

• La placcatura in oro aiuta le parti a funzionare in modo affidabile quando trasportano piccole correnti elettriche e vengono utilizzate molte volte. L'aggiunta di uno strato di nichel sotto li fa durare ancora più a lungo.

• Scegli i materiali dei connettori in base alle tue esigenze: pensa al carico elettrico, all'ambiente, allo stress meccanico e ai costi.

• La scelta del materiale giusto aiuta i connettori a durare più a lungo ed evita guasti; chiedi agli esperti l'opzione migliore.

Materiali del connettore chiave: metalli di base

I metalli di base sono il nucleo di ogni connettore elettrico. Trasportano la corrente e forniscono un forte supporto per mantenere strette le connessioni. Sono necessari materiali che abbiano punti di contatto stabili , in grado di sopportare le vibrazioni, trasportare molta elettricità e combattere la ruggine. Il giusto metallo di base decide se il tuo connettore fornisce segnali stabili o si rompe sotto pressione.

Ottone: il cavallo di battaglia conveniente

L'ottone è una miscela di rame e zinco in quantità diverse. Questa lega trova un buon equilibrio tra quanto bene conduce l'elettricità e quanto è forte. L'ottone al piombo tradizionale, come CuZn35Pb2, contiene l'1–3% di piombo in peso per facilitarne la modellatura. Questo mix consente la produzione economica di forme di connettori complesse. Ma il piombo abbassa la conduttività al 12-15% IACS, molto meno dell'IACS al 100% del rame puro.

Puoi trovare l'ottone nei terminali e nei contatti in molti usi. I sistemi idraulici, le apparecchiature pneumatiche, gli strumenti e gli impianti idraulici dipendono tutti dai raccordi in ottone. Anche l'elettronica, l'ingegneria elettrica, le automobili, le macchine industriali e i sistemi di energia rinnovabile utilizzano molto l'ottone. La maggior parte dei raccordi in ottone possono sopportare temperature da -325°F a 400°F e pressioni fino a 3000 psi.

L'ottone ha buone proprietà elettriche ma un basso limite di snervamento. Ciò significa che l'ottone non è ottimo per i contatti che richiedono molti cicli di inserimento. La moderata resistenza alla trazione del metallo di 360 MPa funziona bene quando il connettore rimane collegato per lungo tempo. Alcuni produttori utilizzano l'ottone per i contatti nei loro connettori impermeabili IP67. . In questo caso è utile l'equilibrio tra prestazioni e costi del materiale. Per questi connettori, l'ottone garantisce una conduttività costante mantenendo il prodotto economico per le automobili e l'industria.

Leghe di rame: rame berillio e bronzo fosforoso

Quando gli usi richiedono migliori proprietà delle molle e una migliore resistenza all'usura dovuta a flessioni ripetute, le leghe di rame diventano importanti. Il rame al berillio e il bronzo fosforoso sono le due scelte principali per i connettori ad alta affidabilità.

Il rame berillio offre un ottimo mix di resistenza e conduttività. Con una resistenza alla trazione fino a 1280–1480 MPa e una conduttività compresa tra il 45–63% IACS, questa lega è molto migliore dell'ottone. La sua forza di contatto cambia solo del ±8% al variare della temperatura, mostrando un'ottima stabilità. Puoi trovare il rame-berillio nei connettori aerospaziali, nei dispositivi medici, negli strumenti di precisione e nelle apparecchiature per test ad alto numero di cicli . La resistenza del materiale alla ruggine ne prolunga la durata in luoghi umidi e industriali. Ma il rame-berillio è piuttosto costoso e le regole sulla tossicità del berillio ne rendono più difficile l’utilizzo.

Il bronzo fosforoso è un'alternativa economica con una buona capacità di modellazione. La sua resistenza alla trazione varia da 324 a 965 MPa, con conduttività intorno al 15% IACS. Sebbene non sia forte come il rame al berillio, il bronzo fosforoso si comporta bene in determinate condizioni. Il materiale mostra un'ottima resistenza all'usura dovuta a flessioni ripetute e al rilassamento delle sollecitazioni in luoghi corrosivi. La sua forza di contatto cambia del ±15% al ​​variare della temperatura, il che va bene per molti usi.

È possibile trovare bronzo fosforoso nei cablaggi automobilistici, , nei connettori industriali , negli elettrodomestici e nei sistemi di controllo dell'alimentazione. Il materiale funziona bene per sistemi di contatto più grandi dove non sono necessarie prestazioni della molla molto elevate. Per usi ad alta affidabilità, il rame-berillio è ancora la scelta migliore se il budget lo consente. Il bronzo fosforoso è un'opzione molto durevole per gli usi in cui il costo conta più delle massime prestazioni.

Entrambe le leghe di rame dimostrano perché la scelta del materiale giusto è importante. La scelta tra ottone, rame berillio e bronzo fosforoso dipende da ciò di cui hai bisogno in termini di conduttività, resistenza, numero di cicli e costo. Comprendere questi compromessi ti aiuta a scegliere il metallo di base giusto per le tue parti elettriche.

Materie plastiche nei connettori elettrici

Il ruolo degli alloggiamenti in plastica

Gli alloggiamenti in plastica non si limitano a coprire le parti metalliche all'interno di un connettore. Fungono da isolante e supporto strutturale per l'intero assieme. L'alloggiamento protegge i contatti da danni fisici, polvere e umidità. Fornisce inoltre la polarizzazione , che garantisce il collegamento della spina e della presa nell'orientamento corretto. Ciò impedisce collegamenti non corrispondenti che potrebbero danneggiare l'apparecchiatura. Le guide di allineamento all'interno dell'alloggiamento mantengono i contatti posizionati con precisione. Ciò mantiene una pressione di contatto costante e una trasmissione affidabile del segnale.

L'alloggiamento inoltre fissa i terminali in posizione. Previene i cortocircuiti e la perdita di segnale isolando ciascun percorso di contatto. Alcuni produttori utilizzano materiali di alloggiamento robusti nei connettori cavo-filo e cavo-scheda. Questi alloggiamenti offrono flessibilità di progettazione , consentendo forme complesse che integrano più funzionalità in un'unica parte. Il peso ridotto della plastica riduce la massa complessiva del sistema. Ciò semplifica l'installazione e la movimentazione, soprattutto nelle applicazioni automobilistiche e industriali. Gli alloggiamenti in plastica garantiscono inoltre una resistenza intrinseca alla corrosione. . Non sono necessari ulteriori trattamenti superficiali per proteggerli dalla ruggine. Questo è un vero vantaggio rispetto ai metalli in ambienti umidi o chimici. Il processo di produzione è conveniente per la produzione in grandi volumi. La stabilità dimensionale mantiene l'adattamento meccanico e l'allineamento stabili nell'intervallo di temperature operative.

Proprietà principali: isolamento e resistenza ambientale

Le proprietà di isolamento del materiale plastico determinano l'efficacia del connettore nel prevenire le dispersioni di corrente. Diverse plastiche offrono diversi livelli di resistenza termica. Ad esempio, la plastica PBT rinforzata offre un'elevata resistenza termica adatta a componenti elettrici che generano calore. La Heat Distortion Temperature (HDT) misura la rigidità a breve termine sotto calore. L'infiammabilità è un'altra proprietà critica. La classificazione UL94V-0 è lo standard per i connettori sotto il cofano delle automobili. . Queste parti sono esposte al calore e al carburante. Un materiale classificato UL94V-0 smette di bruciare rapidamente una volta rimossa la fiamma e non gocciola particelle infiammate. Materiali come PA e PPS comunemente soddisfano questa valutazione.

La resistenza chimica influisce sulla sopravvivenza a lungo termine negli ambienti industriali. La composizione chimica dell'alloggiamento ne determina la resistenza a oli, solventi, liquidi refrigeranti e detergenti. Nylon e PBT sono preferiti nei pannelli di controllo industriali grazie alle loro eccellenti proprietà dielettriche. Tuttavia, la plastica non trattata nelle installazioni esterne soffre di degradazione UV. Ciò porta a fessurazioni superficiali e perdita di integrità strutturale. Gli elevati gradi IP da soli non garantiscono la resistenza chimica . È necessario verificare la compatibilità del polimero specifico con le sostanze chimiche presenti nella propria applicazione . La gomma e il silicone offrono flessibilità e capacità di tenuta per ambienti difficili. La protezione offerta dal materiale dell'alloggiamento influisce direttamente sull'affidabilità dei componenti elettrici. Materiali come PA, PBT e PPS offrono ciascuno diversi equilibri di resistenza termica, grado di infiammabilità e resistenza chimica. La vostra scelta dipende dalle esigenze specifiche dei vostri componenti elettrici. La scelta della plastica giusta garantisce che i componenti elettrici funzionino in modo affidabile nell'ambiente previsto.

Placcatura per prestazioni migliorate del connettore

La placcatura aggiunge un sottile strato metallico ai contatti del connettore. Questo strato migliora la conduttività elettrica , aumenta la resistenza alla corrosione e fornisce protezione dall'usura. Senza la placcatura, i metalli di base si ossiderebbero rapidamente e fallirebbero. La giusta placcatura prolunga significativamente la durata dei componenti elettrici. Molti componenti elettrici dipendono da una placcatura adeguata per un funzionamento affidabile.

Placcatura in oro: il gold standard per l'affidabilità

La placcatura in oro rappresenta la scelta migliore per applicazioni a bassa corrente e ad alta affidabilità. Il rame conduce l'elettricità meglio dell'oro, ma si ossida se esposto all'aria . L'oro resiste completamente all'ossidazione . Ciò rende l'oro altamente resistente all'ossidazione, quindi il tuo segnale rimane pulito nel tempo. L'oro resiste anche alla corrosione in ambienti difficili, rendendolo altamente resistente alla corrosione.

La superficie liscia dell'oro riduce la resistenza di contatto. Ciò garantisce che una forte corrente elettrica fluisca attraverso la connessione. Per i connettori che devono affrontare cicli di accoppiamento frequenti, la placcatura in oro offre prestazioni costanti. Il metallo mantiene la sua conduttività elettrica anche a temperature elevate. La sua conduttività termica aiuta a dissipare il calore in ambienti impegnativi.

Lo svantaggio principale è il costo. L'oro costa molto di più del nichel o dello stagno . Tuttavia, la galvanizzazione di uno strato sottile su metalli più economici come rame o alluminio offre i vantaggi dell'oro senza la spesa completa. Questo metodo di galvanica applica i metalli preziosi in modo efficiente. La galvanoplastica dei metalli preziosi sui metalli di base è una pratica industriale standard. Alcuni produttori offrono opzioni di placcatura in oro sui loro connettori cavo-scheda. . Questa scelta è adatta alle applicazioni che necessitano di stabilità a lungo termine, come le apparecchiature aerospaziali o mediche.

Lo spessore della placcatura è importante. Un sottile strato d'oro funziona per applicazioni a basso ciclo e ad accoppiamento singolo. Uno strato più spesso garantisce una durata del ciclo più lunga e una migliore resistenza alla porosità. Per le aree ad alta usura, scegliere uno spessore adeguato di galvanica. Utilizzare uno strato barriera al nichel di spessore sufficiente al di sotto. Questa combinazione previene la corrosione e mantiene le prestazioni per molti cicli di accoppiamento. Una corretta galvanica garantisce una copertura uniforme su tutta la superficie di contatto. Lo spessore uniforme della galvanizzazione previene i punti deboli che portano a guasti precoci.

Placcature alternative: stagno, argento e nichel

La stagnatura offre una soluzione economica per molte applicazioni. Lo stagno ha una conduttività inferiore rispetto al nichel. Tuttavia, lo stagno funziona bene per connessioni statiche e linee ad alta potenza. L'alta tensione penetra lo strato di ossido che si forma sullo stagno. Alcuni produttori utilizzano contatti stagnati per garantire durata ed efficienza in termini di costi. Questi connettori gestiscono ambienti difficili senza sforare il budget. La galvanizzazione dello stagno sui contatti in ottone fornisce uno strato protettivo che resiste all'usura.

L'argento fornisce la migliore conduttività tra i metalli di placcatura. L'argento conduce più elettricità del rame. Tuttavia, l’argento si corrode all’aperto e costa più del nichel. Utilizzare l'argento solo in ambienti interni controllati. La galvanoplastica dell'argento richiede un attento controllo del processo per ottenere risultati costanti.

Il nichel offre un'eccellente resistenza alla corrosione e durata. Con una conduttività migliore rispetto allo stagno, il nichel funziona bene in ambienti ad alta usura e ad alta temperatura. Molti produttori utilizzano il nichel come sottostrato sotto la placcatura in oro o stagno. Questo approccio a strati combina i punti di forza di entrambi i metalli. La galvanica del nichel come strato barriera impedisce la migrazione tra il metallo di base e la placcatura superiore.

La scelta della placcatura dei contatti elettrici dipende dalle vostre specifiche esigenze. Per cicli di accoppiamento elevati, scegli l'oro. Per connessioni statiche con pochi cicli, lo stagno funziona bene. Per ambienti ricchi di vibrazioni come i sensori automobilistici, l'oro rispetto al nichel offre la migliore protezione. . Comprendere questi compromessi ti aiuta a selezionare la giusta placcatura per i tuoi componenti elettrici. Ciascuna opzione di galvanica offre vantaggi distinti per diversi scenari. I componenti elettrici funzioneranno meglio se si abbina la placcatura all'applicazione.

Scegliere i giusti materiali per i connettori elettrici

Abbinamento dei materiali alle esigenze applicative

Ora conosci le parti fondamentali. Il prossimo passo è scegliere i materiali giusti per le tue esigenze. Inizia con una lista di controllo chiara. Per prima cosa, valuta le tue esigenze elettriche. Controlla la tensione e la corrente richieste dal tuo sistema. Ricordare che le configurazioni multicontatto necessitano di declassamento. Una coppia di contatti da 50 A scende a 38 A in una configurazione a 5 core. Questo fattore di calore influisce sulla scelta del metallo di base.

Quindi, guarda l'ambiente. Decidi la classificazione IP di cui hai bisogno. Le configurazioni esterne di solito richiedono IP67 o superiore. Anche l’intervallo di temperatura è importante. Le automobili spesso necessitano di componenti che funzionino da -40°C a +125°C. Pensa all'umidità, alla nebbia salina e all'esposizione chimica. Questi fattori influenzano la scelta della resina dell'alloggiamento e dei materiali di tenuta.

La tabella seguente mostra come i diversi materiali gestiscono queste pressioni:

I limiti meccanici vengono dopo. Impostare il numero di cicli di accoppiamento e le forze di inserimento. I livelli di vibrazione determinano il meccanismo di bloccaggio. Per dati veloci, concentrarsi sull'impedenza controllata e sulla schermatura EMI. Per gli usi energetici, puntare a una bassa resistenza di contatto e a una placcatura adeguata.

Infine, bilancia costi e prestazioni. Valuta le scelte dei materiali rispetto a ciò di cui hai bisogno. Le caratteristiche di schermatura e tenuta spesso separano le opzioni economiche da quelle premium. Questo metodo passo passo ti aiuta a scegliere ogni volta i materiali giusti per i connettori.

Materiali dei connettori nelle applicazioni del mondo reale

Alcuni produttori mostrano queste idee nelle loro linee di prodotti. I loro connettori IDC per l'uso nelle telecomunicazioni. Alloggiamenti in nylon 66. . Questo materiale conferisce proprietà ignifughe UL94 V-0 e meccanica robusta. I contatti in ottone o bronzo fosforoso forniscono conduttività e resistenza. Le opzioni di placcatura in stagno o oro bilanciano i costi con la resistenza alla corrosione. Questi connettori soddisfano la certificazione UL e cUL e seguono gli standard RoHS e REACH.

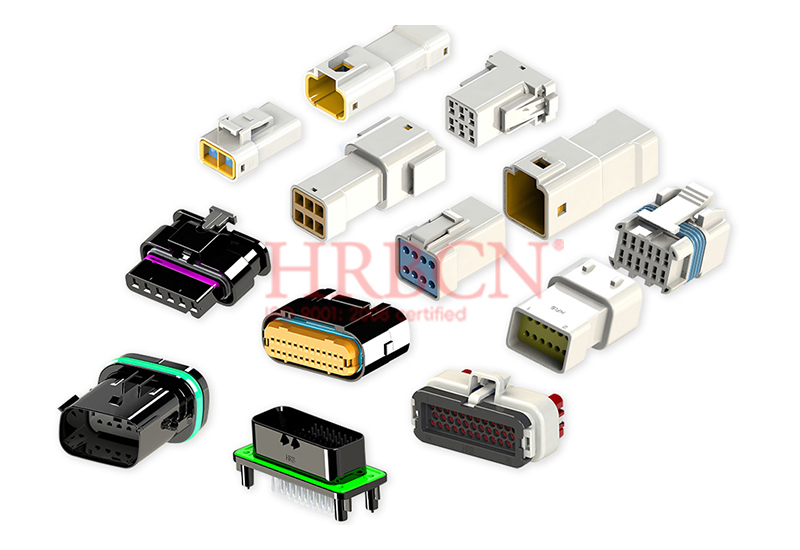

Per i connettori impermeabili per auto, la scienza dei materiali determina le prestazioni IP67. Gli alloggiamenti in PBT sopportano temperature superiori a 85°C e un contatto chimico regolare. Questo materiale mantiene le sue dimensioni nel tempo. Le crimpature di livello automobilistico e la placcatura adeguata resistono alla corrosione, alle vibrazioni e alle temperature estreme. Il materiale dell'alloggiamento, la placcatura dei contatti e i metodi di sigillatura lavorano insieme per mantenere una tenuta stagna.

I connettori cavo-scheda per l'elettronica di consumo utilizzano opzioni di placcatura in oro per prestazioni migliori. Questa scelta si adatta agli usi che necessitano di stabilità a lungo termine. Il processo di galvanica colloca un sottile strato d'oro sul sottostrato di nichel. Questa miscela impedisce la corrosione e mantiene le prestazioni per molti cicli di accoppiamento.

La scelta dipende sempre dalla temperatura operativa e dall'esposizione chimica. Il PBT è adatto ad ambienti con temperatura superiore a 85°C o con contatto chimico regolare. Nylon 66 funziona per condizioni ambientali normali. Ciò mostra come la scienza dei materiali viene utilizzata per abbinare le linee di prodotti a specifiche esigenze ambientali.

Il rame e l'oro restano vitali per la conduttività, ma le loro oscillazioni di prezzo influiscono sui costi di produzione. . I produttori devono bilanciare qualità ed efficienza dei costi. Le opzioni più economiche possono compromettere prestazioni e affidabilità. I connettori per carichi pesanti necessitano di materiali speciali e test rigorosi, il che aumenta i costi. La concorrenza sui prezzi spinge i produttori a bilanciare prestazioni ed efficienza dei costi.

Le tue parti elettriche meritano un'attenta selezione dei materiali. Segui la lista di controllo, controlla il tuo ambiente e abbina i materiali alle tue esigenze. Questo metodo garantisce prestazioni costanti e lunga durata. I giusti materiali del connettore garantiscono una buona compatibilità con l'intero sistema. Quando usi queste idee, ottieni connessioni che funzionano per molti usi e durano a lungo.

Ogni materiale ha un lavoro specifico. I metalli vili trasportano l’elettricità. La plastica fornisce isolamento e protezione. La placcatura migliora la superficie. Nessun singolo materiale funziona meglio per ogni connettore. La scelta dipende da fattori elettrici, meccanici e di costo. Le nuove tendenze, come leghe migliori e l’utilizzo dell’alluminio al posto del rame, portano a progetti più leggeri ed efficienti. Questi nuovi materiali offrono una migliore resistenza alla ruggine e buone proprietà per ambienti difficili. Anche i metodi di galvanica migliorano, rendendo i contatti più affidabili. La galvanica avanzata e le nuove tecniche di placcatura proteggono le parti elettriche più a lungo. I materiali ecologici e i metalli riciclati riducono i danni all’ambiente. Guarda di cosa ha bisogno la tua applicazione. Pensa alle esigenze di conduttività, resistenza e costo delle tue parti elettriche. I connettori affidabili derivano dalla scelta dei materiali giusti. Lavorare con un produttore esperto rende la scelta più semplice. Il loro know-how vi offre una soluzione affidabile ed economica per i vostri connettori elettrici. Dai un'occhiata alla loro gamma di prodotti o chiedi al loro team una consulenza di esperti.

Domande frequenti

Come faccio a scegliere tra contatti in ottone e in lega di rame?

Per prima cosa, pensa a quante volte lo collegherai e lo scollegherai. L'ottone funziona bene per connessioni permanenti con pochi cicli di accoppiamento. Il rame al berillio può resistere migliaia di volte senza perdere la sua molla. Per i luoghi soggetti a forti vibrazioni, scegli le leghe di rame. Per connessioni a basso costo che rimangono ferme, l'ottone è una buona scelta.

Quando vale la pena spendere di più per la placcatura in oro?

Vale la pena placcare in oro quando è necessario che la parte funzioni bene per un lungo periodo. Scegli l'oro per segnali a bassa potenza, molti cicli di collegamento o aree che causano ruggine. La stagnatura va bene per connessioni con pochi cicli di accoppiamento. L'argento lavora al chiuso in luoghi controllati. Il tuo ambiente di lavoro dovrebbe guidare la tua scelta.

Quale materiale di plastica per l'alloggiamento dovrei scegliere?

Adatta l'alloggiamento alla tua temperatura e alle tue esigenze chimiche. Il PBT gestisce temperature più elevate e resiste bene ai prodotti chimici. Nylon 66 funziona per condizioni ambientali normali. Per le impostazioni di fabbrica più difficili, il PPS offre una migliore resistenza al calore e agli agenti chimici. Controllare sempre la classificazione antincendio UL94V-0 per motivi di sicurezza.

Lo spessore della placcatura è importante per il suo funzionamento?

Sì, lo spessore influisce direttamente sulla durata. Un sottile strato dorato funziona per le connessioni collegate una volta. Uno strato più spesso aumenta notevolmente il numero di volte che può essere utilizzato. Utilizzare uno strato barriera al nichel di spessore sufficiente sotto l'oro. Una buona galvanica fornisce una copertura uniforme e blocca i punti deboli che causano guasti precoci.

In che modo la placcatura dei contatti influisce sulle parti elettriche?

La placcatura dei contatti decide per quanto tempo le parti elettriche mantengono segnali chiari. L'oro resiste completamente all'ossidazione, quindi la resistenza rimane costante nel tempo. Lo stagno forma uno strato di ossido che l'alta tensione può penetrare. Il nichel conferisce un'ottima resistenza alla ruggine come sottopelo. La scelta della placcatura influisce direttamente sull'affidabilità a lungo termine.
