I connettori elettrici collegano cavi o dispositivi. Garantiscono che l'elettricità circoli in modo sicuro. Usi queste parti importanti ogni giorno. Nel 2024 il mercato mondiale dei connettori ammontava a circa 3,68 miliardi di dollari. Potrebbe crescere fino a 5,52 miliardi di dollari entro il 2034. Ciò significa che potrebbe aumentare del 5,2% ogni anno. Scegliere il connettore giusto evita il surriscaldamento e i pericoli di incendio.
Funzionalità di sicurezza | Perché è importante |
Valori nominali di tensione e corrente | Blocca il surriscaldamento e i pericoli di incendio |
Conformità agli standard | Garantisce che le cose funzionino in modo sicuro e affidabile |
Ispezioni regolari | Riduce gli incidenti e fa sì che i sistemi funzionino meglio |
La scelta del connettore migliore mantiene i tuoi sistemi al sicuro. Aiuta tutto a funzionare bene. Questo è vero se costruisci automobili, installi dispositivi elettronici domestici o realizzi dispositivi intelligenti.
Punti chiave
I connettori elettrici aiutano l'elettricità a spostarsi in sicurezza nei dispositivi. Scegliere il connettore giusto evita il surriscaldamento e i rischi di incendio.
Esistono molti tipi di connettori per diversi lavori. I connettori di alimentazione muovono l'energia elettrica. I connettori di segnale inviano dati e audio.
È importante controllare spesso i connettori. Questo aiuta a trovare i problemi in anticipo. Mantiene i sistemi sicuri e funzionanti.
Controllare sempre la tensione e la corrente prima di scegliere i connettori. Assicurati che queste valutazioni siano adatte al tuo sistema. Ciò impedisce i fallimenti e mantiene le cose al sicuro.
Per l'uso esterno sono necessari Tengono lontani l'acqua e lo sporco. Questo assicura che le cose funzionino bene fuori. connettori impermeabili .
Panoramica dei connettori elettrici
Cosa sono i connettori elettrici
Usi sempre connettori elettrici, anche se non li vedi. Queste piccole parti collegano insieme fili, cavi o circuiti. Aiutano l'elettricità o i segnali a spostarsi da un luogo all'altro. Li puoi trovare nelle automobili, nei computer, negli elettrodomestici e nei giocattoli. Alcuni connettori rimangono collegati per molto tempo. Altri ti consentono di scollegare e ricollegare le cose quando è necessario riparare o modificare qualcosa.
I connettori elettrici hanno molti tipi . L'industria li classifica in gruppi principali. Ecco una tabella che mostra come sono diversi :
Categoria | Descrizione |
Connettori di alimentazione | Spostano l'energia elettrica e sono ordinati in base alla quantità di tensione che gestiscono: servizio leggero, servizio medio, alta tensione. |
Connettori di segnale | Realizzato per dati, audio, video e segnali di controllo e si concentra sul mantenimento dei segnali chiari. |
Connettori circolari | Forte e flessibile, utilizzato nelle fabbriche e nell'esercito e dotato di molti perni. |
Connettori rettangolari | Adatta più connessioni in meno spazio e disponi di design che puoi modificare. |
Puoi scegliere il connettore giusto pensando a cosa vuoi connettere e dove lo utilizzerai.
Funzioni chiave e importanza
I connettori elettrici non si limitano a collegare i cavi. Garantiscono che l'energia e i segnali si muovano in sicurezza e funzionino bene. Ne hai bisogno per mantenere i tuoi dispositivi in funzione. I connettori ti aiutano a riparare, aggiornare o sostituire facilmente le parti. Mantengono inoltre i circuiti al sicuro da eventuali danni.
Ecco alcuni lavori principali che svolgono:
Collega i circuiti in modo che l'alimentazione o i segnali possano muoversi.
Semplifica la correzione o l'aggiornamento delle cose.
Mantieni dati e alimentazione costanti nei tuoi dispositivi.
Dovresti sapere che i connettori devono seguire regole rigide . Queste regole riguardano il modo in cui vengono realizzati, testati e mantenuti al sicuro. Ecco una tabella che mostra cosa includono queste regole :
Aspetto | Descrizione |
Progettazione e costruzione | Regole su come dovrebbero essere realizzate le parti elettriche per essere sicure e durare a lungo. |
Procedure di test | Imposta modi per verificare quanto funzionano, quanto è forte l'isolamento e altro ancora. |
Requisiti di prestazione | I limiti minimo e massimo relativi all'efficacia e alla sicurezza del loro funzionamento. |
Marcatura ed etichettatura | Regole per etichette chiare e segnali di sicurezza sugli oggetti elettrici. |
Condizioni ambientali | Cose a cui pensare quando si lavora in luoghi diversi, come aree umide o calde. |
Suggerimento: se un dispositivo smette di funzionare, il problema potrebbe essere un connettore. I problemi più comuni sono cortocircuiti, connessioni aperte o ruggine che aumenta la resistenza. Questi problemi possono interrompere l'alimentazione o i segnali e potrebbero persino essere pericolosi.
Tipi di connettori elettrici
Ci sono molti connettori elettrici nei sistemi odierni. Ognuno ha il proprio lavoro. Il connettore HRB&HRBCN produce molti tipi di connettori per cavi per usi diversi. Puoi scegliere connettori filo-filo, connettori filo-scheda, connettori IDC, connettori impermeabili e terminali compositi. Questi connettori per cavi ti aiutano a costruire sistemi sicuri e resistenti. Rendono anche più semplice sistemare le cose. In molti progetti vedrai anche connettori a leva, connettori a saldare e connettori montati su pannello.

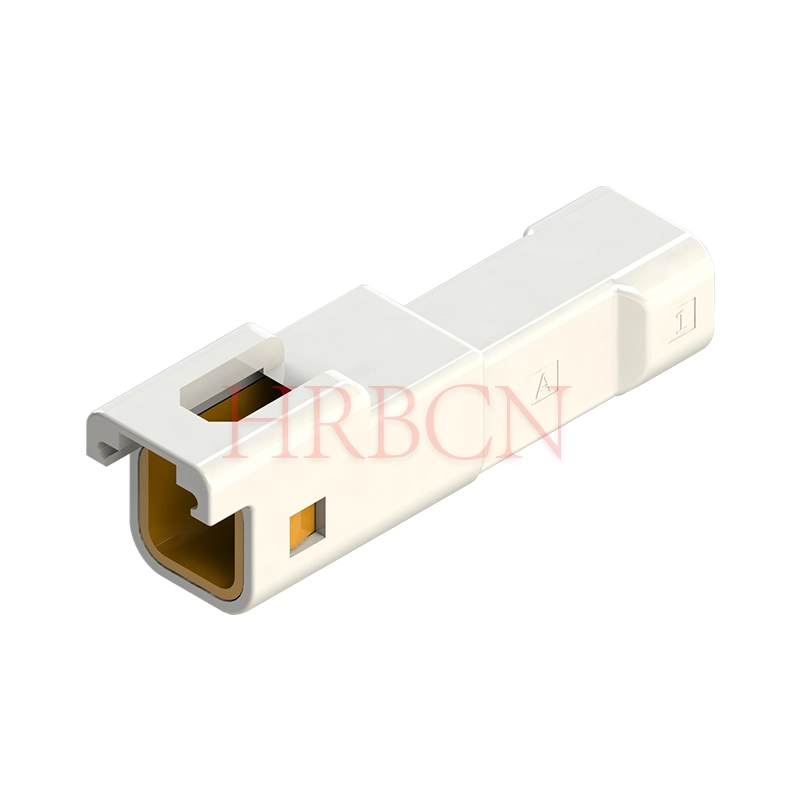

Connettori filo-filo di HRB&HRBCN Connector
I connettori filo-filo uniscono due o più fili senza saldatura. Le persone li usano nelle automobili, nelle case, nelle fabbriche e nei pannelli solari. HRB&HRBCN Connector realizza connettori filo-filo che seguono le norme di sicurezza. Questi connettori funzionano bene e aiutano a prevenire gli errori. L'azienda fornisce schemi elettrici e layout PCB per aiutarti. Puoi contare sul loro supporto rapido e sulla consegna rapida.
Ecco una tabella che mostra dove utilizzare questi tipi di connettori per cavi e le loro valutazioni :
Industria | Corrente nominale tipica | Tensione nominale tipica |
Residenziale | Standard | 600 V |
Commerciale/Industriale | Carichi più elevati | 600 V |
Installazioni solari | Specializzato | Fino a 1000 V |
HVAC | Valutato dal plenum | 600 V |
Lavori all'aperto/sotterranei | Connettori speciali | 600 V |
Lavoro di prefabbricazione | Connettori versatili | 600 V |
I connettori a leva e i connettori a saldare sono ideali per giunzioni rapide e sicure. Questi connettori a filo funzionano bene in luoghi caldi o traballanti. Li puoi trovare nelle luci, nei pannelli di controllo e nelle grandi macchine.
Connettori filo-scheda per applicazioni PCB
I connettori filo-scheda collegano i fili ai circuiti stampati. Li usi nell'elettronica, nelle automobili e nelle macchine. Il connettore HRB&HRBCN ha molti tipi e dimensioni. Puoi scegliere connettori ad angolo retto o diritti, file singole o doppie e passi diversi.
Quando scegli i connettori cavo-scheda, guarda queste cose:
I connettori filo-scheda di HRB&HRBCN Connector soddisfano o superano le norme del settore. Ecco una tabella con i dettagli importanti :
Specifica | Dettagli |
Grado di protezione | IP67 (IEC 60529) |
Tipo di connettore | Cavo su scheda, ad angolo retto |
Pece | 2,5 mm |
Valutazione attuale | 3 A (CA/CC) |
Valutazione della tensione | 100 V (CA/CC) |
Temperatura operativa | Da -55°C a +85°C |
Gamma di fili | AWG 26–22 |
Diametro esterno dell'isolamento | 1,4–1,7 mm |
Materiale di contatto | Lega di rame, placcata in stagno |
Materiale dell'alloggiamento | PBT, UL94V-0 |
Vedrai questi connettori di filo nelle schede di controllo, negli elettrodomestici intelligenti e nell'elettronica dell'auto. Per questi lavori vengono spesso utilizzati connettori a leva e connettori a saldare.
Connettori IDC per un'installazione rapida
I connettori IDC ti aiutano a collegare velocemente i cavi. Non è necessario spelare o saldare i fili. Basta premere il filo nel connettore. Ciò consente di risparmiare tempo e ridurre gli errori.
Ecco una tabella che mette a confronto connettori IDC e connettori a saldare :
Caratteristica | Connettori IDC | Connettori saldati tradizionali |
Spelatura dell'isolamento | Non richiesto | Necessario |
Processo di risoluzione | Possibilità di terminazione in blocco | Terminazione del filo individuale |
Errori di assemblaggio | Ridotto a causa della facilità d'uso | Rischio più elevato a causa della complessità |
Velocità di produzione | Più veloce grazie all'efficienza | Più lento a causa dei processi manuali |
I connettori per cavi IDC sono utilizzati nelle telecomunicazioni, nei computer e nei controlli. Questi connettori per cavi ti aiutano a completare rapidamente i lavori. I connettori a leva e i connettori a saldare possono aggiungere ulteriore sicurezza se ne hai bisogno.
Suggerimento: i connettori IDC consentono di collegare più cavi contemporaneamente. Risparmia tempo e denaro perché non è necessario saldare ogni filo.
Connettori impermeabili per ambienti difficili
I connettori impermeabili tengono lontani acqua, polvere e sporco . Utilizzi questi connettori per cavi all'esterno o in luoghi umidi. Il connettore HRB&HRBCN realizza connettori impermeabili con elevati gradi IP come IPX7 e IP69K. . Questi connettori per cavi funzionano in caso di pioggia, neve e fango. Resistono anche al sole, al calore e ai prodotti chimici.
Realizzato per uso esterno
Ottimo per tenere fuori l'acqua
Forte contro la polvere e le scosse
Sono disponibili in molte dimensioni e tipi di pin
Hai bisogno di connettori impermeabili per luci esterne, auto elettriche e barche. I connettori a leva e i connettori a saldare possono essere utilizzati con coperture impermeabili per una maggiore sicurezza.
Terminali compositi per l'automotive e l'industria
I terminali compositi sono connettori speciali per auto e macchinari. Hanno un design forte che impedisce alle vibrazioni di interrompere la connessione. Puoi usarli con gusci di gomma o collegarli a diversi blocchi. Questi connettori per cavi mantengono le connessioni sicure, anche quando le cose si muovono.
Il terminale composito ha un robusto design antivibrante , importante per connessioni stabili in luoghi soggetti a vibrazioni.
Puoi usarlo con gusci di gomma o collegarlo a diversi blocchi, rendendo la connessione più sicura.
Utilizzato molto nelle automobili e negli elettrodomestici, dove lo scuotimento è un problema.
Vedrai terminali compositi nei cablaggi delle automobili, nelle macchine e negli elettrodomestici. I connettori a leva e i connettori a saldare ti aiutano a realizzare giunzioni resistenti in luoghi difficili. I connettori montati su pannello vengono utilizzati anche per un facile fissaggio e controllo.
Nota: scegli sempre i connettori elettrici giusti per il tuo lavoro. Ciò mantiene il tuo sistema sicuro e funzionante.
Applicazioni dei connettori elettrici
Automotive e trasporti
Trovi connettori elettrici in automobili, autobus, treni e barche. Questi connettori aiutano a controllare luci, porte, sensori e freni . I connettori dei cavi vengono utilizzati per il controllo della trasmissione e i sistemi di sicurezza come gli airbag. Collegano anche i sistemi di infotainment. Li vedi nei trasporti di massa, nelle ferrovie, nelle attrezzature pesanti e nel cablaggio marittimo. I prodotti HRB&HRBCN Connector soddisfano rigorose certificazioni per il cablaggio . Ecco una tabella con le certificazioni importanti:
Certificazione | Descrizione |
IATF 16949 | Gestione della qualità per componenti automobilistici |
ISO 14001:2015 | Standard ambientali nella produzione |
ISO45001:2018 | Sicurezza negli ambienti produttivi |
ISO/IEC27001 | Sicurezza delle informazioni per l'elettronica automobilistica |
ISO 50001 | Efficienza energetica nel settore manifatturiero |
Questi connettori a filo mantengono le connessioni stabili e sicure.
Automazione industriale e macchinari
Le fabbriche e le macchine utilizzano connettori elettrici per il cablaggio. Questi connettori devono funzionare in luoghi difficili. Necessitano di serrature robuste e di un'elevata resistenza alla ritenzione. . I connettori resistono alle vibrazioni e alle temperature estreme. I connettori dei cavi aiutano con il controllo del processo e la sicurezza. I tipi impermeabili proteggono da polvere e sostanze chimiche. I tipi di saldatura realizzano giunzioni sicure nei pannelli di controllo e nelle macchine. Queste connessioni mantengono i sistemi in funzione senza interruzioni.
Elettronica di consumo ed elettrodomestici intelligenti
Gli elettrodomestici e i dispositivi elettronici intelligenti utilizzano connettori elettrici ogni giorno. Questi connettori consentono design piccoli e connessioni affidabili. I connettori mini-wire risparmiano spazio e migliorano le prestazioni. Li trovi nei dispositivi indossabili intelligenti, nei dispositivi domestici e nei veicoli autonomi. I tipi a saldare collegano i cavi multisegnale in spazi ristretti. Queste connessioni supportano un rendimento elevato e un'efficienza energetica. Ottieni prodotti che durano più a lungo e funzionano meglio.
Soluzioni per esterni e impermeabili
Hai bisogno di connettori elettrici per lavori all'aperto e impermeabili. Questi connettori proteggono da umidità, polvere e detriti. Una buona tenuta e materiali resistenti sono importanti. I connettori per cavi con grado di protezione IP elevato vengono utilizzati per luci esterne, veicoli elettrici e cablaggi commerciali. I design robusti ti aiutano a gestire lo stress ambientale. I tipi di saldatura e le coperture impermeabili mantengono le connessioni sicure in condizioni difficili. Ottieni prestazioni affidabili anche in caso di pioggia o fango.
Suggerimento: scegli sempre i tipi di connettori giusti per i tuoi lavori. Ciò mantiene i collegamenti elettrici sicuri e affidabili.
Criteri di selezione del connettore
Scegliere il connettore giusto è importante per il tuo progetto. Devi pensare a molte cose prima di scegliere. I criteri di selezione del connettore ti aiutano a risolvere i problemi e a mantenere il tuo sistema sicuro. È necessario esaminare le certificazioni di tensione, corrente, durata e sicurezza. Devi anche verificare se il connettore si adatta alla tua configurazione e funziona con i tuoi dispositivi.
Requisiti elettrici e meccanici
Devi verificare di cosa ha bisogno il tuo sistema prima di scegliere un connettore per cavo. Ciascun connettore ha limiti di tensione e corrente. È necessario abbinare questi limiti al proprio sistema. L'utilizzo del connettore sbagliato può causare surriscaldamento o incendio. Devi anche vedere quanto è forte il connettore e quanto durerà.
Ecco una tabella che mostra le cose principali da controllare :
Tipo di requisito | Parametri chiave |
Elettrico | Tensione nominale, corrente nominale, resistenza di contatto, tensione di tenuta, combustibilità |
Meccanico | Forza di separazione singola, forza di separazione totale, durata meccanica, numero di coppie di contatti, resistenza alle vibrazioni e agli urti |
Controllare sempre la tensione e la corrente nominali dei connettori dei cavi. È inoltre necessario considerare la resistenza dei contatti e la capacità del connettore di gestire le vibrazioni. Se utilizzi connettori in macchine o automobili, controlla quante volte puoi collegarli e scollegarli. Il connettore HRB&HRBCN ha molti tipi che soddisfano queste esigenze. Puoi trovare prodotti che funzionano in luoghi che tremano molto e durano a lungo.
Standard ambientali e di sicurezza
È necessario assicurarsi che il connettore rispetti tutte le norme di sicurezza e ambientali. Diversi paesi hanno i propri standard. Devi controllarli prima di finire la raccolta. Le certificazioni di sicurezza dimostrano che un connettore è sicuro da usare. Mostrano inoltre che il connettore non causerà incendi o scosse.
Ecco una tabella di standard importanti che dovresti conoscere :
Nome | Standard nazionali | Paese | Descrizione | Organismo di certificazione | Marchio di certificazione |
CEI | - | Internazionale | Standard tecnici elettrici basati sulla tecnologia scientifica più recente. Costituisce la base per gli standard in altri paesi. | - | - |
UL | Norme ANSI | Stati Uniti | Per prevenire gli incendi, negli USA vengono applicati standard per la vendita di prodotti elettrici suddivisi per stato e città. Anche i componenti devono essere certificati. | UL |
|
CSA | Standard CSA | Canada | Gli standard di sicurezza nordamericani vengono applicati e gestiti per prevenire gli incendi, allo stesso modo degli Stati Uniti. | CSA |
|
Unione Europea | Norme EN | Europa | Gli standard sono progettati per prevenire scosse elettriche e incendi, ma non sono applicati legalmente. L'attuazione avviene attraverso sanzioni severe. | VDE, TUV-Rh |
|
CCC | Standard nazionali cinesi: standard GB | Cina | Vengono specificati gli articoli per i quali viene applicata la certificazione ed è vietata l'importazione e la vendita di articoli non certificati in Cina. | CCC |
|
Cerca sempre le certificazioni di sicurezza come UL, VDE o CCC quando scegli un connettore per cavo. I prodotti HRB&HRBCN Connector hanno molte certificazioni di sicurezza. Questi includono:
ISO 9001:2015 per la gestione della qualità
UL/cUL per la sicurezza dei prodotti elettrici
IATF 16949:2016 per la qualità automobilistica
VDE per sicurezza e qualità
IEC 60335-1 per la sicurezza e le prestazioni degli elettrodomestici
RoHS e REACH per la conformità ambientale
Queste certificazioni ti aiutano ad avere la certezza che il tuo connettore funzionerà bene e manterrà il tuo sistema sicuro. È possibile utilizzare i prodotti HRB&HRBCN Connector in molti paesi perché soddisfano gli standard internazionali.
Suggerimento: controlla sempre le valutazioni di sicurezza e prestazioni prima di acquistare un connettore. Questo ti aiuta a evitare problemi e a mantenere i tuoi dispositivi al sicuro.
Compatibilità e integrazione
Devi assicurarti che il connettore sia adatto al tuo sistema. La compatibilità è una parte fondamentale della scelta dei connettori. L'utilizzo del connettore sbagliato può causare guasti al sistema o costi aggiuntivi. È necessario controllare la disposizione dei pin, la tensione nominale e la capacità di trasporto della corrente. È inoltre necessario abbinare il connettore alla dimensione del cavo e al tipo di dispositivo.
Ecco alcune cose che dovresti fare:
Controlla la configurazione del pin e assicurati che corrisponda al tuo dispositivo.
Guarda i valori di tensione e corrente per i connettori dei cavi.
Utilizzare connettori standardizzati per evitare errori.
Verificare i numeri di parte prima di ordinare.
Assicurati che il connettore sia adatto alle tue esigenze di installazione.
Se usi il connettore giusto il tuo sistema funziona meglio e ha meno problemi. HRB&HRBCN Connector può aiutarti con soluzioni personalizzate se hai bisogno di tipi o dimensioni speciali. Puoi chiedere aiuto al loro team per scegliere il connettore del cavo giusto per il tuo progetto.
Nota: scegliere i connettori giusti è importante per la sicurezza e le prestazioni. Verifica sempre la compatibilità prima di installare un nuovo connettore.
Installazione e manutenzione
Migliori pratiche per l'installazione del connettore
È necessario seguire semplici passaggi per installare i connettori. sempre l'alimentazione Spegnere prima di iniziare. Scegli il diametro del filo giusto per i tuoi connettori. Spelare l'isolamento ma non danneggiare i trefoli. Controllare i cavi per eventuali danni o ruggine prima di collegarli. Se noti problemi, cambia prima il cavo. Utilizza il metodo giusto per ciascun tipo di connettore. Torcere saldamente i dadi dei cavi o utilizzare uno strumento di crimpatura per i connettori a crimpare. Durante la saldatura, riscaldare il giunto in modo uniforme. Cerca di non realizzare giunti di saldatura freddi. Indossa guanti che ti proteggano dall'elettricità. Utilizza strumenti con manici isolati per stare al sicuro. Questi passaggi ti aiutano a lavorare in sicurezza e ad assicurarti che il connettore funzioni.
Suggerimenti per la manutenzione per la longevità
Puoi far durare più a lungo i connettori con una cura regolare. Controllare i connettori ogni mese , soprattutto nei luoghi difficili. Cerca eventuali parti usurate, arrugginite o rotte. Assicurarsi che tutte le connessioni siano strette e sicure. Se necessario, usa una chiave dinamometrica. Pulire i connettori con una spazzola morbida o con aria. Usa alcol isopropilico per pulire lo sporco senza lasciare nulla. Tenere l'acqua lontana dai connettori durante la pulizia. Conservare i connettori in un luogo fresco e asciutto. Utilizzare coperture antipolvere e borse antistatiche per una protezione extra. Mantieni i connettori ordinati ed etichettati in modo da trovarli rapidamente. Seguire le istruzioni del connettore HRB&HRBCN per ottenere i migliori risultati.
Risoluzione dei problemi comuni
A volte i connettori hanno problemi. Se qualcosa smette di funzionare, controlla prima il connettore. Cerca cavi allentati, ruggine o parti rotte. Se vedi un giunto di saldatura freddo, riscaldalo di nuovo e aggiungi nuova saldatura. Sostituire i connettori molto usurati o danneggiati. Se la resistenza è elevata, pulire i contatti e verificare la presenza di ruggine. Testare sempre il connettore dopo averlo riparato. Prendi l'abitudine di controllare e testare spesso i connettori. Cambia qualsiasi connettore che non funziona correttamente. Questi passaggi ti aiutano a risolvere i problemi e a mantenere il tuo sistema sicuro.
Suggerimento: una corretta installazione e cura mantengono i connettori sicuri e resistenti. Proteggi i tuoi dispositivi ed eviti costose riparazioni.
È necessario scegliere il connettore elettrico giusto per ogni lavoro. Ciò aiuta i tuoi dispositivi a rimanere al sicuro e a funzionare bene. HRB&HRBCN Connector offre scelte certificate e affidabili. Puoi consultare le schede tecniche dei prodotti o chiedere aiuto al loro team. Possono darti consigli esperti e soluzioni personalizzate. Effettuare controlli regolari e seguire le norme di sicurezza aiuta a risolvere i problemi.
Suggerimento: controlla sempre i connettori e segui le misure di sicurezza. Ciò mantiene la tua attrezzatura sicura e il tuo sistema forte.
Domande frequenti
Qual è la differenza tra connettori filo-filo e filo-scheda?
I connettori filo-filo uniscono due fili. I connettori filo-scheda collegano un filo a una scheda a circuito stampato. Si utilizzano connettori filo-filo per i cavi. Utilizzi connettori filo-scheda per l'elettronica e le macchine.
Come faccio a sapere quale dimensione del connettore scegliere?
Dovresti controllare il diametro del filo e la corrente di cui il tuo sistema ha bisogno. Guarda la scheda tecnica del connettore. Abbina il tono e la valutazione del connettore al tuo progetto. Se hai bisogno di aiuto, chiedi consiglio a HRB&HRBCN Connector.
I connettori impermeabili sono davvero necessari all'aperto?
SÌ. Hai bisogno di connettori impermeabili per lavori all'aperto. Tengono lontani acqua, polvere e sporco. Ciò aiuta il tuo sistema a funzionare in caso di pioggia, neve o fango. I connettori impermeabili proteggono i tuoi dispositivi da eventuali danni.
Con quale frequenza devo controllare i connettori?
Dovresti controllare i tuoi connettori ogni mese. Cerca ruggine, fili allentati o parti rotte. I controlli regolari ti aiutano a individuare tempestivamente i problemi. Ciò mantiene il tuo sistema sicuro e funzionante.
