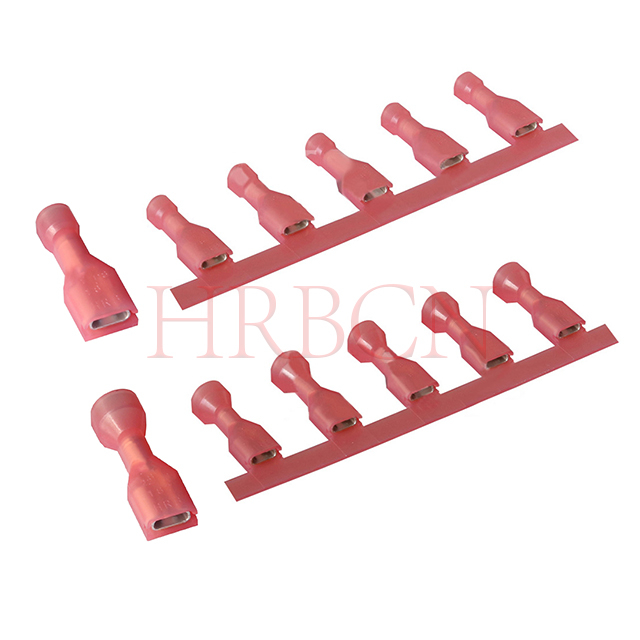

Terminale di disconnessione femmina completamente isolato da 4,8 mm (AWG 22-18)

M6350FNS-8(5)-R; M6350FNS-8(8)-R; M6350FNL-8(5)-R; M6350FNL-8(8)-R;
M6350FNS-8(5)-R1; M6350FNS-8(8)-R1; M6350FNL-8(5)-R1; M6350FNL-8(8)-R1
Il terminale di disconnessione femmina completamente isolato da 4,8 mm è progettato per cavi AWG 22-18. Fornisce una connessione elettrica sicura e affidabile nei sistemi di cablaggio automobilistico, degli elettrodomestici e industriali.
Questo terminale a disconnessione rapida è dotato di un manicotto completamente isolato per maggiore sicurezza e protezione, che lo rende ideale per applicazioni che richiedono resistenza alle vibrazioni e frequenti connessioni/disconnessioni.
Stato di disponibilità:
Quantità:
Richiesta Aggiungere al carrello

  • M6350FNS-8(5)-R; M6350FNS-8(8)-R; M6350FNS-8(5)-R1; M6350FNS-8(8)-R1

  • HRB

  • 8536909000

Definizione P/N


Codice HRB Spessore della linguetta di accoppiamento
 Gamma di diametri di isolamento compatibili SPQ(pezzi)

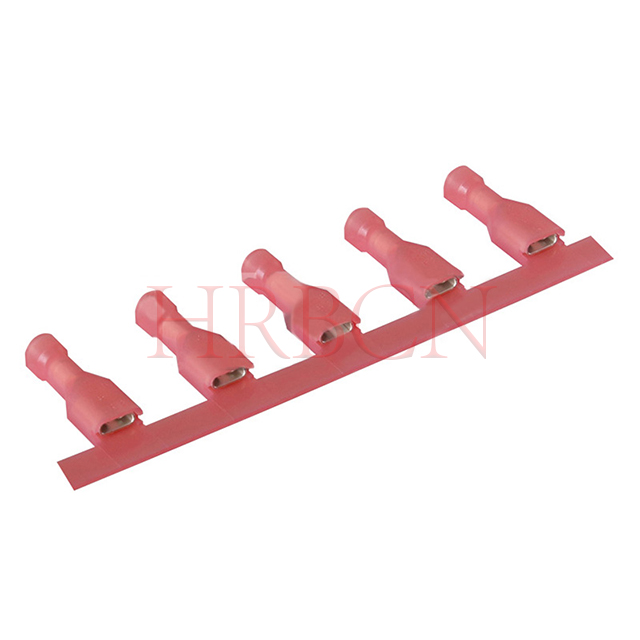

M6350FNS-8(5)-R 4,8x0,5 mm 3,05 mm 2500/bobina
M6350FNS-8(8)-R 4,8x0,8 mm 3,05 mm 2500/bobina

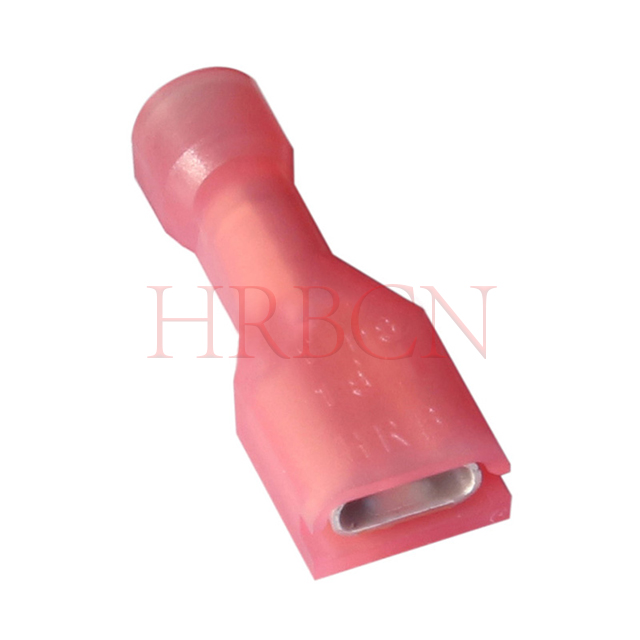

M6350FNL-8(5)-R 4,8x0,5 mm 3,05 mm 1000/confezione
M6350FNL-8(8)-R 4,8x0,8 mm 3,05 mm 1000/confezione

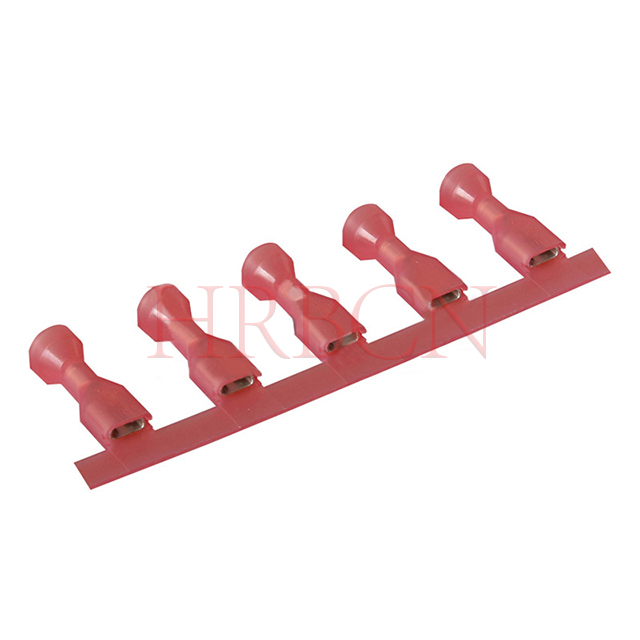

M6350FNS-8(5)-R1 4,8x0,5 mm 5,84 mm 1500/bobina
M6350FNS-8(8)-R1 4,8x0,8 mm 5,84 mm 1500/bobina

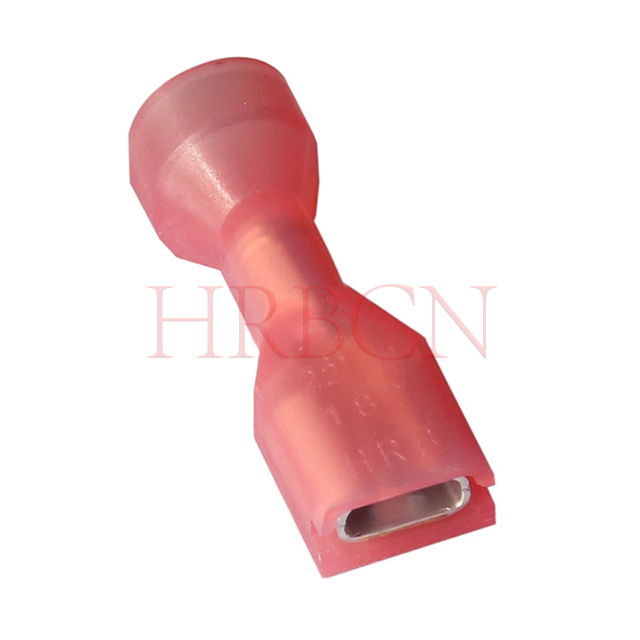

M6350FNL-8(5)-R1 4,8x0,5 mm 5,84 mm 1000/confezione
M6350FNL-8(8)-R1 4,8x0,8 mm 5,84 mm 1000/confezione

  • Tipologia: M=Finito

  • Tipo prodotto: 6350=Terminale femmina dritto completamente isolato

  • F=Isolamento completo

  • N=Nylon

Metodo di imballaggio: S=striscia L=pezzo sfuso

  • Serie: 8=4,8 mm (0,187 pollici)

  • R=Rosso(22-18 AWG), Ins. Diametro massimo: 3,05; R1=Rosso(22-18 AWG), Ins. Diametro massimo: 5,84


Parametri tecnici

  • Corrente nominale: 10 A CA, CC

  • Tensione nominale: 300 V CA, CC

  • Temperatura operativa: da -25 ºC a +105 ºC

  • Materiale: Custodia: Nylon66 UL 94V-2;  Terminale: Ottone. Stagnato

  • Dimensioni linguetta: 4,8x0,8 mm o 4,8x0,5 mm

  • Cavo applicabile: AWG 22-18 (0,32-0,82 mm²)

  • Gamma di diametri di isolamento compatibili: 3,05 mm/5,84 mm

  • La forza di inserimento e il terminale maschio: ≤7,8 kg

  • La forza di ritiro e il terminale maschio: ≥ 3,0 kg

  • Terminale di linea e forza: ≥5,0 kg


Caratteristiche del prodotto

  • Caratteristiche del terminale: fermacavo

  • Capacità: singola

  • Crimpatura: crimpatura F

  • Tipo di canna: chiusa

  • Termina a: filo e cavo

  • Con isolamento: completamente isolato

  • Tipo di ritenzione dell'accoppiamento: serratura fossetta

  • Imballaggio: striscia/bobina o pezzi sfusi in buste


Caratteristiche Tecniche

- Ottone stagnato per resistenza alla corrosione

- Isolamento in nylon per resistenza alle alte temperature

- Design sicuro del cilindro a crimpare per una forte ritenzione del filo

- Valutato per applicazioni fino a 300 V


Diagramma di accoppiamento


La presa femmina isolata diritta HRB AWG22-18 da 0,32-0,82 mm 2 (serie M6350 AWG22-18) è solitamente accoppiata con


Accoppiamento TERMINALE FASTON

Riferimento incrociato | Terminali standard intercambiabili


Questa presa femmina isolata HRB da 4,8 mm 0,187' è conforme alle specifiche standard globali ed è completamente intercambiabile con i terminali a disconnessione rapida standard utilizzati in tutto il mondo.

Offre funzionalità di sostituzione diretta con forma, adattamento e funzione corrispondenti per i sistemi di cablaggio standard.




D:  Quali sono i parametri di base del terminale di disconnessione femmina completamente isolato da 4,8 mm (AWG 22-18)?

A: Tipo di terminale a disconnessione rapida: presa

Dimensioni filo: AWG22-18 (0,32-0,82 mm²)

Larghezza linguetta di accoppiamento: 4,8(0,187')

Spessore della linguetta di accoppiamento: 0,5 mm/0,8 mm

Gamma di diametri di isolamento compatibili: 3,05 mm/5,84 mm

D:  Qual è il MOQ per il terminale isolato da 4,8 mm 0,187'?

A: MOQ: 5000 pezzi/articolo.

D: Qual è il tempo di consegna per il terminale isolato da 4,8 mm 0,187 '?

R: L/T: 3-4 settimane.

D: Qual è la temperatura massima consentita per questo terminale da 4,8 mm?

R: La temperatura massima è 105ºC

D: Questa presa AWG 22-18 può essere utilizzata in ambienti soggetti a vibrazioni nel settore automobilistico?

R:  Sì, questa presa AWG 22-18 presenta una ritenzione sicura del contatto che resiste ai livelli di vibrazione tipici del settore automobilistico. È adatto per circuiti ausiliari se installato secondo le specifiche.

D: Qual è la differenza tra i connettori da 4,8 mm e 6,3 mm?

R: La differenza è la larghezza della linguetta del terminale. I connettori da 4,8 mm sono più piccoli e utilizzati per applicazioni più leggere, mentre quelli da 6,3 mm

i connettori gestiscono correnti più elevate.

D: Come faccio a scegliere la dimensione AWG corretta?

R: Seleziona il connettore in base al calibro del tuo filo. Questo prodotto è progettato per cavi AWG 22-18, garantendo una corretta aderenza alla crimpatura.

D: Questi connettori sono isolati?

R: Sì, sono dotati di un manicotto completamente isolato per prevenire cortocircuiti e migliorare la sicurezza.

D:  Quali dimensioni dei cavi sono supportate da AWG 22-18?

I terminali AWG 22-18 sono progettati per cavi con un'area di sezione trasversale adatta per applicazioni elettriche a corrente da bassa a media.

D: Quali certificazioni hanno i connettori HRB (UL, RoHS, REACH)?

R:  I connettori HRB possiedono le certificazioni UL/cUL, RoHS e REACH, oltre alle principali approvazioni automobilistiche e industriali.

UL/cUL: certificato secondo UL 1977  (file n. E322751)

D:  Cos'è un terminale di disconnessione femmina da 4,8 mm?

Un terminale di disconnessione femmina da 4,8 mm è un tipo di connettore elettrico progettato per adattarsi a una linguetta maschio da 4,8 mm, consentendo un collegamento rapido e sicuro

collegamenti a filo.

D: Questo terminale è adatto all'uso automobilistico?

R: Sì, questo terminale di disconnessione femmina completamente isolato è ampiamente utilizzato nei sistemi di cablaggio automobilistico grazie alla sua connessione sicura e

resistenza alle vibrazioni.









Conformità

  • Direttiva RoHS UE (UE) 2015/863 che modifica l'allegato II della direttiva 2011/65/UE

  • Direttiva sui veicoli fuori uso (2000/53/CE)

  • AfPS GS 2019: 01 PAK-Idrocarburi policiclici aromatici (IPA)

  • Regolamento Europeo POP (UE) 2019/1021

  • Regolamento Europeo POP (UE) 2024/2570

  • Regolamento Europeo POP (UE) 2025/718

  • Regolamento Europeo POP (UE) 2023/1608

  • Regolamento Europeo POP (UE) 2019/1021

  • Regolamento Europeo POP (UE) 2025/843

  • Regolamento Europeo POP (UE) 2025/1930

  • Regolamento (CE) Np 1907/2006 relativo al REACH

  • Proposta 65 della California statunitense

Certificati di prodotto

Approvazioni e certificazioni di sicurezza:  UL&cUL

Grado di infiammabilità UL: UL 94V-2





Applicazione TERMINALE FASTON


I terminali universali ad attacco rapido completamente isolati sono ampiamente applicati in vari campi, tra cui in particolare:


  1. Elettrodomestici : sistemi HVAC, frigoriferi, lavatrici, lavastoviglie, forni e scaldabagni, che forniscono collegamenti elettrici sicuri e convenienti per i componenti elettrici domestici.

  2. Settore automobilistico: sistemi di cablaggio per veicoli, tra cui illuminazione, sensori, attuatori e sistemi ausiliari per veicoli elettrici, che garantiscono una connessione stabile anche in condizioni di vibrazioni.

  3. Controlli industriali : motori, azionamenti, alimentatori, PLC, sensori e pannelli di controllo, che soddisfano le esigenze del cablaggio industriale a bassa tensione.

  4. Elettronica e illuminazione: alimentatori, driver LED, elettronica di consumo e apparecchiature audio, con isolamento affidabile e prestazioni di connessione rapida.

Scopo generale: adatto per connessioni di segnale e alimentazione a bassa tensione a bassa/media tensione, corrente ridotta e sicure a sgancio rapido, ampiamente utilizzato nei settori degli elettrodomestici, automobilistico, industriale e delle apparecchiature elettroniche.
