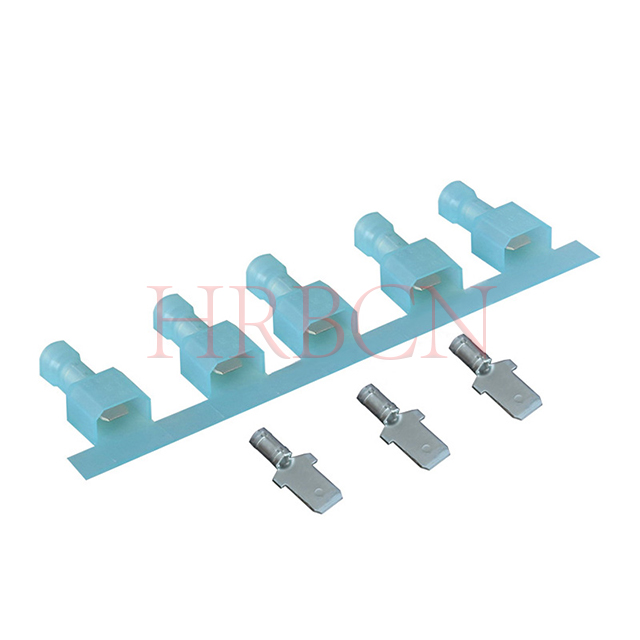

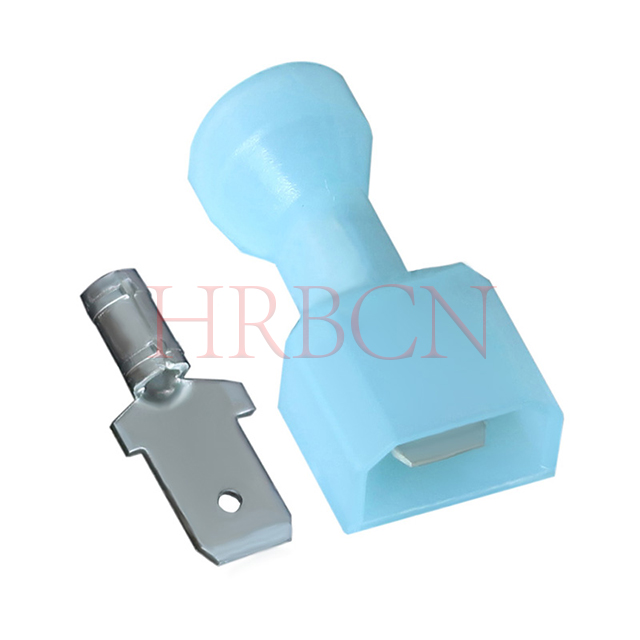

D: Quali sono i parametri di base del terminale di disconnessione maschio completamente isolato da 4,75 mm (AWG16-14)?
A: Tipo di terminale a disconnessione rapida: linguette/tipo dritto
Dimensioni filo: AWG16-14 (1,31-2,08 mm²)
Larghezza linguetta di accoppiamento: 4,75(0,187')
Spessore della linguetta di accoppiamento: 0,5 mm/0,8 mm
Gamma di diametri di isolamento compatibili: 4,06 mm/6,60 mm

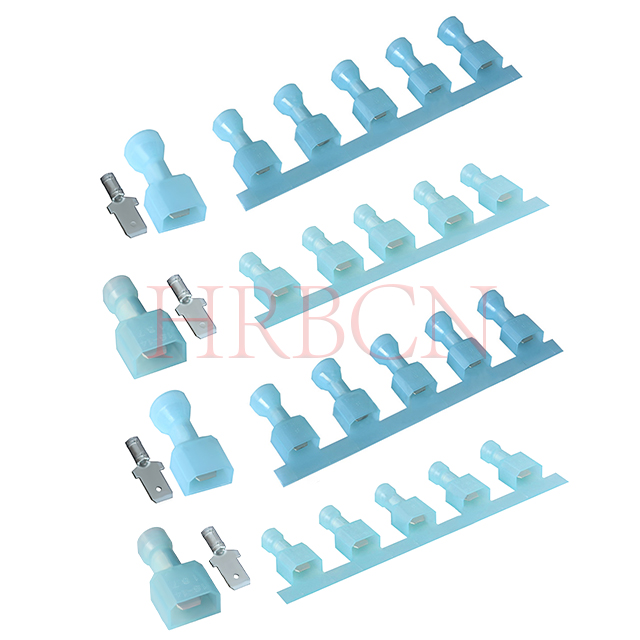

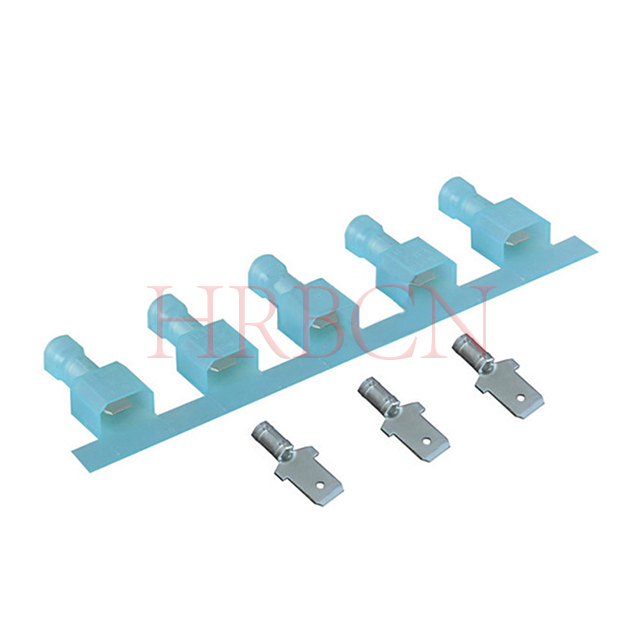

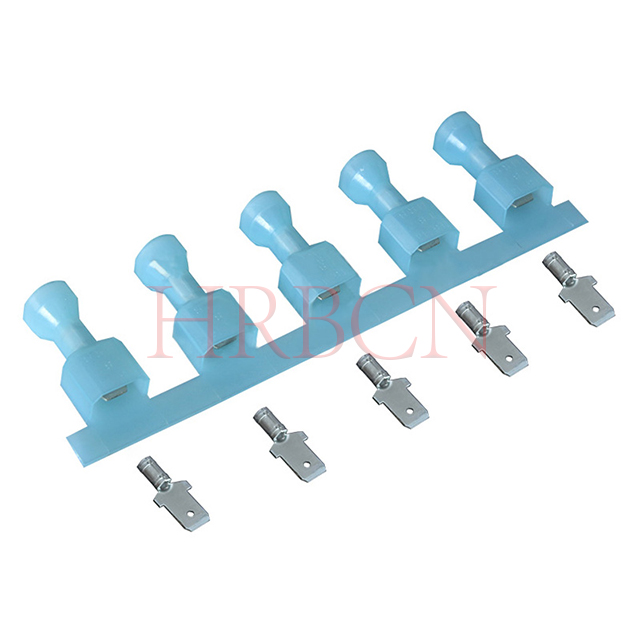

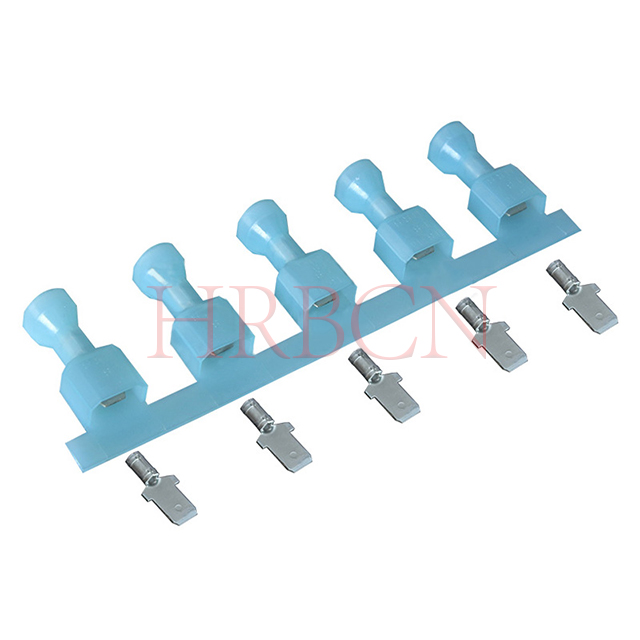

D: Quali sono le differenze tra M6351FNS-8(8)-b; M6351FNS-8(8)-b1; M6351FNS-8(8)-b(A); Terminali M6351FNS-8(8)-b1(A)? Come scegliere quello giusto?
R: Appartengono tutti alla serie di terminali diritti maschio completamente isolati M6351FNS da 4,75 mm.
Le regole di codifica sono le seguenti:
①: 8(8) indica lo spessore della linguetta del terminale: 0,8 mm; 8(5) indica lo spessore della linguetta terminale: 0,5 mm.
②: b / b1 rappresentano diversi diametri interni di isolamento e intervalli di diametro del filo, entrambi per il cablaggio AWG16-14. b=Ins. Diametro massimo: 4,06 mm;
b1=Ins. Diametro massimo: 6,60 mm.
③: Senza suffisso (A) adotta la struttura Hole Detent con elevate prestazioni di bloccaggio e antivibrazione; con suffisso (A) adotta la struttura Dimple Detent per un collegamento e uno scollegamento più fluidi con forza di bloccaggio standard.
Guida alla selezione:
①: Scegliere lo standard b/b1 senza suffisso (A) per scenari che richiedono un bloccaggio saldo e resistenza alle vibrazioni;
②: Selezionare b(A) / b1(A) per applicazioni che richiedono un facile inserimento ed estrazione con richiesta di bloccaggio convenzionale;
③: Scegli b o b1 in base al diametro esterno effettivo del filo per garantire una perfetta crimpatura e adattamento dell'isolamento.
D: Qual è il MOQ per il terminale isolato da 4,75 mm 0,187'?
A: MOQ: 5000 pezzi/articolo.
D: Qual è il tempo di consegna per il terminale isolato da 4,75 mm 0,187 '?
R: L/T: 3-4 settimane.
D: Questa presa AWG16-14 può essere utilizzata in ambienti soggetti a vibrazioni nel settore automobilistico?
R: Sì, questa presa AWG16-14 è completamente adatta per gli ambienti con vibrazioni del settore automobilistico.
Adotta una struttura di bloccaggio affidabile con sistema di bloccaggio del foro per un impegno saldo, prevenendo efficacemente l'allentamento e la disconnessione in caso di vibrazioni continue. Realizzato in ottone stagnato ad alte prestazioni e isolamento ignifugo UL94V-2, presenta un'eccellente resistenza agli urti, resistenza all'ossidazione e stabilità della connessione, soddisfacendo perfettamente i requisiti di durabilità delle applicazioni di cablaggio automobilistico.
D: Qual è la differenza tra i connettori da 4,75 mm e 6,35 mm?
R: La differenza è la larghezza della linguetta del terminale. I connettori da 4,75 mm sono più piccoli e utilizzati per applicazioni più leggere, mentre quelli da 6,35 mm
i connettori gestiscono correnti più elevate.
D: Quali dimensioni del cavo sono supportate da AWG16-14?
R: AWG16-14 supporta dimensioni di cavi che vanno da AWG16 a AWG14. È adatto per cavi di medio diametro con sezione trasversale del conduttore maggiore, offrendo una maggiore capacità di trasporto di corrente e una connessione elettrica stabile per applicazioni generali di cablaggio industriale, di elettrodomestici e automobilistico.
D: Qual è la differenza tra i modelli con e senza suffisso (A)?
①Senza suffisso (A):
Adotta una struttura di trattenimento del foro. Si blocca mediante l'impegno del foro circolare, caratterizzato da forte ritenzione, anti-disimpegno e resistenza alle vibrazioni.
②Con suffisso (A):
Adotta una struttura Dimple Detent. Si posiziona mediante la compressione della fossetta della molla, garantendo un inserimento ed un'estrazione più fluidi con una forza di bloccaggio standard.
D: Cos'è un terminale di disconnessione maschio da 4,75 mm?
R: Il terminale di disconnessione maschio da 4,75 mm è un tipo di terminale a forcella da 0,187 pollici con una larghezza della linguetta di 4,75 mm.
Si tratta di un componente di collegamento cavo completamente isolato realizzato in ottone stagnato e nylon ignifugo, ampiamente accoppiato con terminali femmina da 4,75 mm per una connessione e disconnessione rapida.
È comunemente utilizzato nei cablaggi automobilistici, negli elettrodomestici e nelle apparecchiature industriali per il collegamento di circuiti, disponibile in diverse gamme di diametro del filo di AWG16-14 e AWG22-18.
D: Questo terminale è adatto all'uso automobilistico?
R: Sì, questo terminale di disconnessione femmina completamente isolato è ampiamente utilizzato nei sistemi di cablaggio automobilistico grazie alla sua connessione sicura e
resistenza alle vibrazioni.
D: Qual è la differenza tra l'accoppiamento con terminali femmina diritti e terminali femmina a bandiera? Come scegliere la tipologia giusta?
R: Sia i terminali femmina diritti che i terminali femmina a bandiera possono accoppiarsi con i terminali di disconnessione maschio con le stesse specifiche.
Le differenze principali riguardano la direzione di installazione, il layout del cablaggio e lo scenario applicativo:
①: Il terminale femmina dritto adotta una struttura diritta in linea, con cablaggio e connessione in direzione orizzontale diritta.
②: Il terminale femmina a bandiera presenta un design a bandiera ad angolo retto, ruotando la direzione del cablaggio di 90 gradi per l'instradamento laterale e l'installazione salvaspazio.
③: Le prestazioni elettriche, la corrente nominale e la struttura di bloccaggio del fermo sono identiche per entrambi i tipi con la stessa dimensione della linguetta e lo stesso diametro del filo.
Guida alla selezione:
①: Scegliere terminali femmina diritti per cablaggio lineare, disposizione del cablaggio diretto e spazio di installazione sufficiente.
②: selezionare terminali femmina a bandiera per spazio di montaggio limitato, instradamento ad angolo di 90° e cablaggio interno compatto dell'apparecchiatura.
③: Mantenere la stessa larghezza della linguetta e lo stesso diametro del filo AWG per garantire un perfetto accoppiamento con i terminali maschio corrispondenti.
