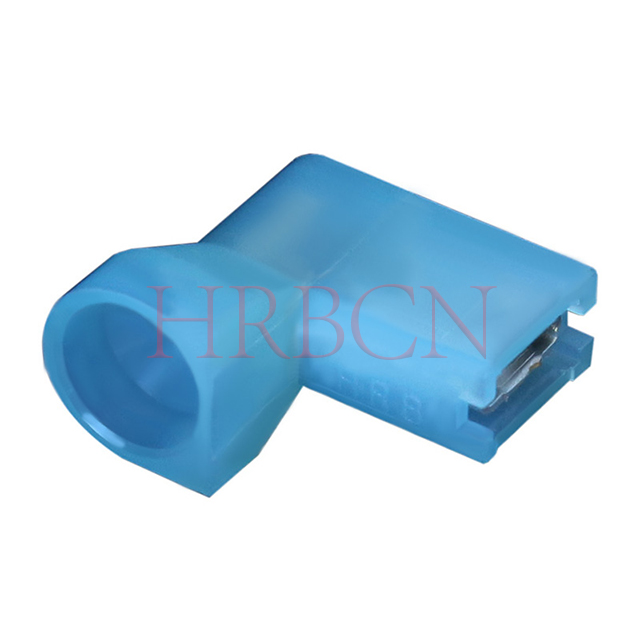

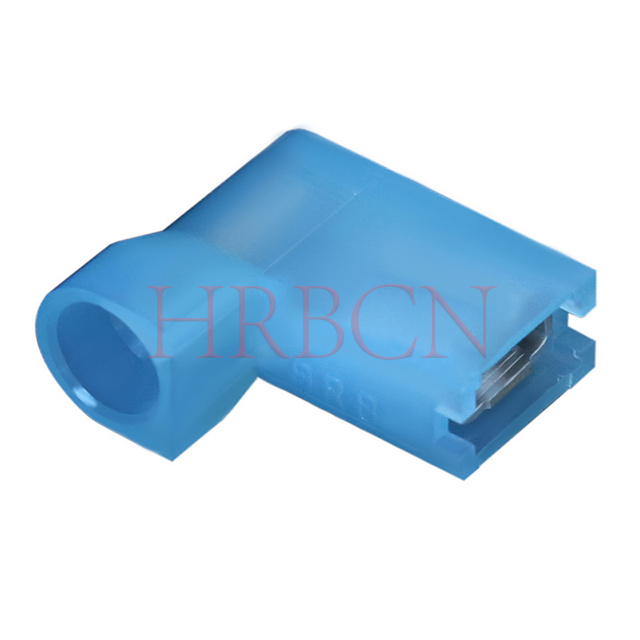

D: Quali sono i parametri di base del terminale di disconnessione femmina completamente isolato da 4,75 mm (AWG 16-14)?
A: Tipo di terminale a disconnessione rapida: tipo a presa/bandiera
Dimensioni filo: AWG16-14 (1,31-2,08 mm²)
Larghezza linguetta di accoppiamento: 4,75(0,187')
Spessore della linguetta di accoppiamento: 0,5 mm/0,8 mm
Gamma di diametri di isolamento compatibili: 4,06 mm/6,60 mm
D: Qual è il MOQ per il terminale isolato da 4,75 mm 0,187'?
A: MOQ: 5000 pezzi/articolo.
D: Qual è il tempo di consegna per il terminale isolato da 4,75 mm 0,187 '?
R: L/T: 3-4 settimane.
D: Questa presa AWG16-14 può essere utilizzata in ambienti soggetti a vibrazioni nel settore automobilistico?
R: Sì, questa presa AWG16-14 presenta una ritenzione sicura del contatto che resiste ai tipici livelli di vibrazioni automobilistiche. È adatto per circuiti a media corrente se installato secondo le specifiche.
D: Qual è la differenza tra i connettori da 4,75 mm e 6,35 mm?
R: La differenza è la larghezza della linguetta del terminale. I connettori da 4,75 mm sono più piccoli e utilizzati per applicazioni più leggere, mentre quelli da 6,35 mm
i connettori gestiscono correnti più elevate.
D: Come faccio a scegliere la dimensione AWG corretta?
R: Seleziona il connettore in base al calibro del tuo filo. Questo prodotto è progettato per cavi AWG16-14 (1,31-2,08 mm²), garantendo una corretta aderenza a crimpare.
D: Questi connettori sono isolati?
R: Sì, sono dotati di un manicotto completamente isolato per prevenire cortocircuiti e migliorare la sicurezza.
D: Quali dimensioni del cavo sono supportate da AWG16-14?
R: I terminali AWG16-14 sono progettati per cavi con un'area di sezione trasversale adatta per applicazioni elettriche a corrente medio-alta.
D: Cos'è un terminale di disconnessione femmina da 4,75 mm?
Un terminale di disconnessione femmina da 4,75 mm è un tipo di connettore elettrico progettato per adattarsi a una linguetta maschio da 4,75 mm, consentendo un collegamento rapido e sicuro
collegamenti a filo.
D: Qual è la differenza tra terminali femmina diritti e terminali femmina a bandiera? Come scegliere la tipologia giusta?
R: I terminali femmina diritti presentano una struttura diritta in linea per l'installazione del cablaggio diretto, adatta per spazi ristretti e instradamento del cablaggio in linea.
I terminali a bandiera sono dotati di un design a bandiera ad angolo retto, che consente il cablaggio laterale e una facile saldatura o crimpatura. Sono ideali per aree di cablaggio affollate e montaggio verticale su PCB.
Scegli il tipo dritto per il cablaggio lineare in linea; selezionare il tipo di bandiera per instradamento ad angolo retto, spazio di installazione limitato e connessione lato PCB.
D: Qual è la differenza tra AWG16-14 e AWG22-18? Come selezionare la dimensione corretta del filo?
R: I cavi AWG16-14 hanno una sezione trasversale maggiore e supportano carichi di corrente più elevati, ideali per circuiti di alimentazione principale e a media corrente. Al contrario, i cavi AWG22-18 sono più sottili, progettati per cablaggi ausiliari e a bassa corrente.
Scegli AWG16-14 per componenti ad alta potenza e applicazioni pesanti, mentre AWG22-18 è consigliato per linee di segnale e sistemi elettrici ausiliari.
D: Quali sono le differenze tra i terminali 0.110', 0.187', 0.205' e 0.250'? Come scegliere la taglia giusta?
R: Questi numeri si riferiscono alla larghezza della linguetta dei terminali a disconnessione rapida in pollici:
0,110' è la dimensione più piccola per i circuiti ausiliari e di segnale a bassa corrente;
0,187' è la dimensione generica più comune per il cablaggio a corrente leggera media;
0,205' offre un'area di contatto più ampia per una corrente più elevata e una connessione più stabile;
0,250' è la dimensione più grande, progettata per circuiti principali per carichi pesanti e ad alta potenza.
Per la selezione, abbinare la larghezza della linguetta del terminale al connettore di accoppiamento, all'AWG del filo, alla corrente di lavoro e allo spazio di installazione. Utilizzare dimensioni più piccole per le linee di segnale e dimensioni più grandi per l'alimentazione principale e le applicazioni ad alta corrente.

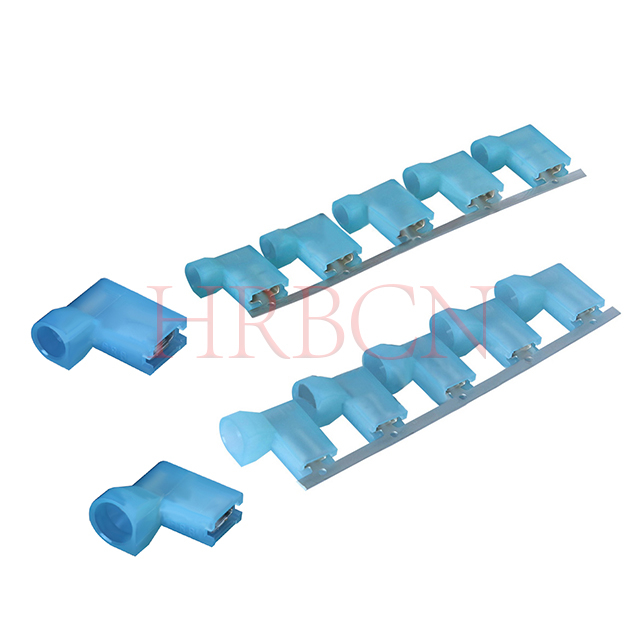

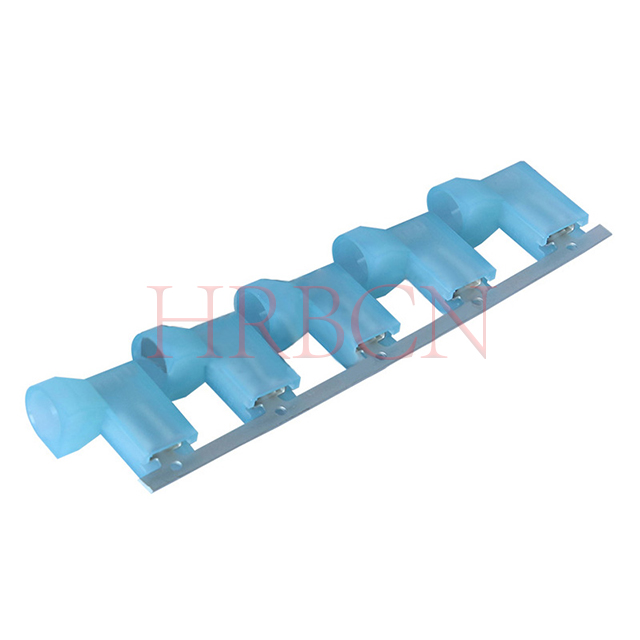

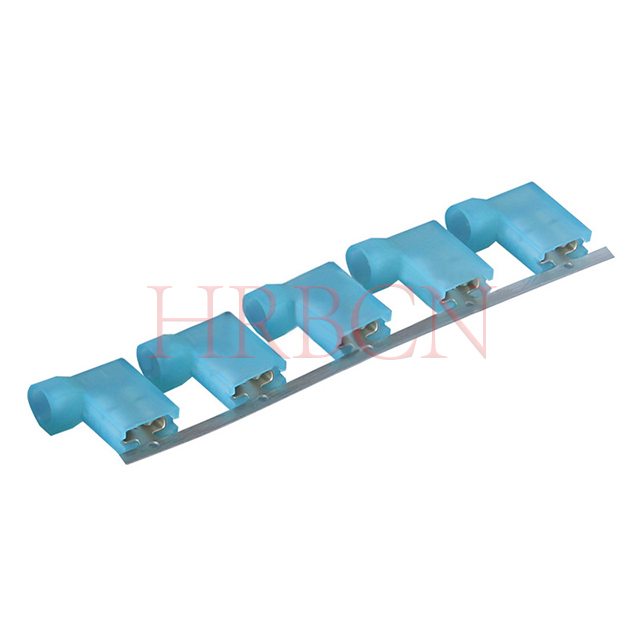

D: Quali sono le differenze tra M7600FNS-8(5)-b; M7600FNS-8(8)-b; M7600FNS-8(5)-b1; Terminali M7600FNS-8(8)-b1? Come scegliere quello giusto?
R: Appartengono tutti alla serie di terminali a bandiera femmina completamente isolati M7600FNS da 4,75 mm.
Le regole di codifica sono le seguenti:
①: (5) / (8) indica lo spessore della linguetta del terminale: rispettivamente 0,5 mm e 0,8 mm.
②: b / b1 rappresentano diversi diametri interni di isolamento e intervalli di diametro del filo, entrambi per cablaggio AWG 16-14. b=Ins. Diametro massimo: 4,06 mm; b1=Ins. Diametro massimo: 6,60 mm.
③: Lo spessore della linguetta da 0,8 mm offre una migliore conduttività, una maggiore resistenza alle vibrazioni e una maggiore capacità di carico rispetto al tipo da 0,5 mm.
Guida alla selezione:
①: scegliere 0,5 mm (5) per il cablaggio generale convenzionale a corrente medio-bassa;
②: Selezionare 0,8 mm (8) per applicazioni ad alta corrente, ad alta intensità di vibrazioni e per impieghi gravosi;
③: Scegli b o b1 in base al diametro esterno effettivo del filo per garantire una perfetta crimpatura e adattamento dell'isolamento.
