M2545-NK Basetta cavo-scheda verticale da 2,54 mm | HRB

Condividi su:

M2545-NK Basetta cavo-scheda verticale da 2,54 mm | HRB

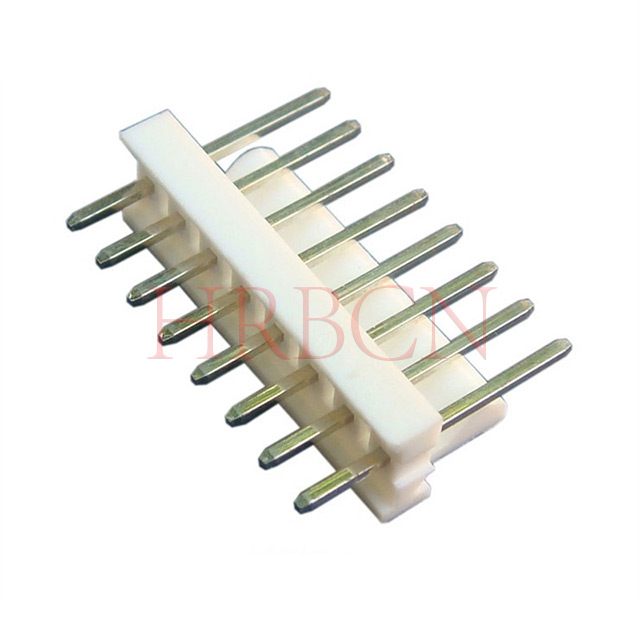

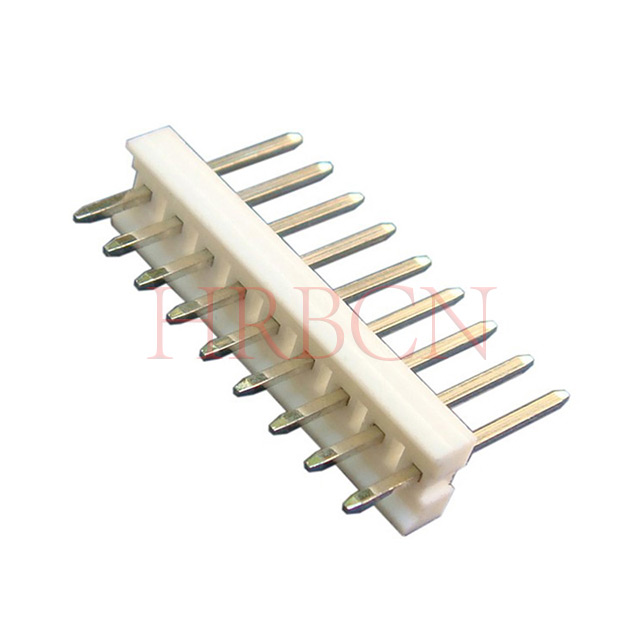

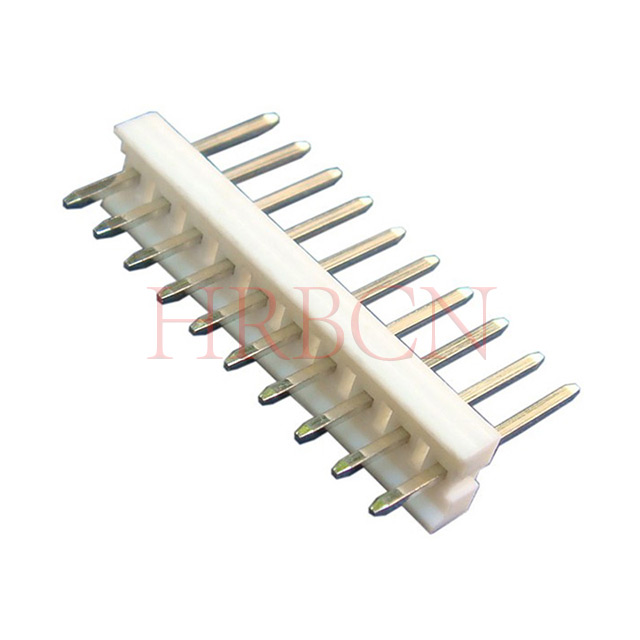

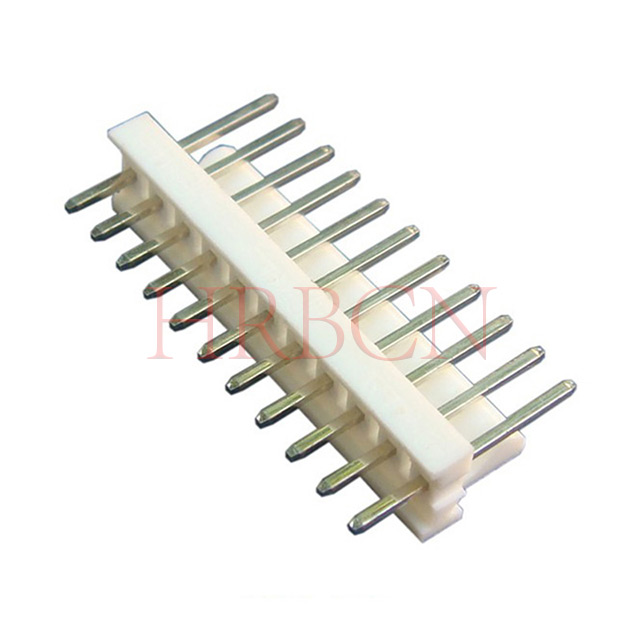

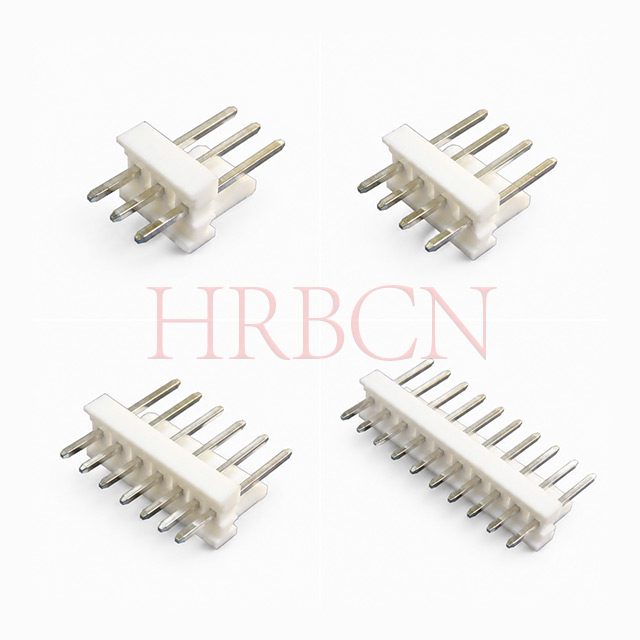

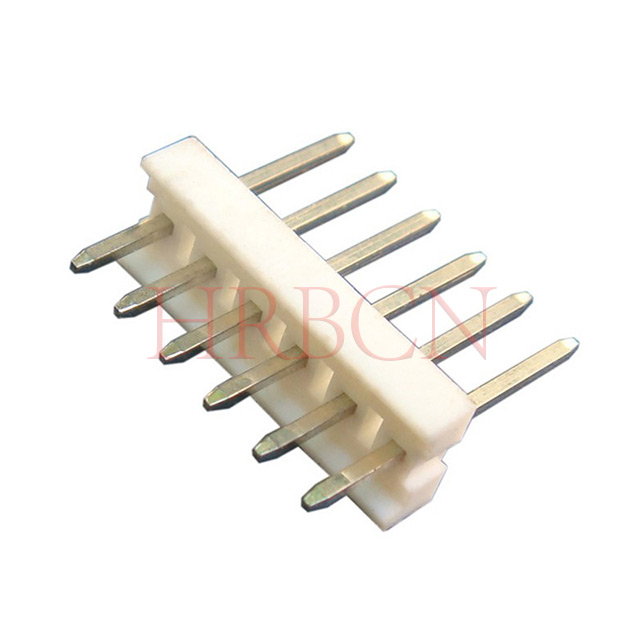

L'intestazione verticale cavo-scheda M2545-NK adotta un passo centrale standard di 2,54 mm e un design a fila singola con struttura di montaggio a foro passante. Dotato di contatti quadrati stagnati e alloggiamento ignifugo, presenta struttura polarizzata e blocco a frizione per garantire un accoppiamento stabile. Disponibile con più pin count standard, questa serie è completamente compatibile con i tradizionali gruppi di cavi IDC e prese corrispondenti. Fornisce prestazioni elettriche e meccaniche affidabili, ampiamente applicate in scenari di connessione di segnale e a bassa potenza per dispositivi elettronici. Tutti i prodotti sono conformi agli standard globali di protezione ambientale.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
M2545-NK
marchio prodotto:
HRB
Codice Prodotto:
8536909000

Basetta cavo-scheda verticale con passo da 2,54 mm (0,100'), fila singola, montaggio con foro passante

Definizione del codice prodotto HRB

M2545-NK

① ②③④

①M2545: serie HRB

②Vuoto: verticale

③N: Numero di pin: 2-16

④K: Avvolto

Dimensione M2545-NK

Codice HRB		Dimensions		Parte n.		Dimensions
TIPO UL94V-0	Circuiti	Dim: A	Oscura: B	TIPO UL94V-0	Circuiti	Dim: A	Oscura: B
M2545-2-K	2	5.08	2.54	M2545-10-K	10	25.40	22.86
M2545-3-K	3	7.62	5.08	M2545-11-K	11	27.94	25.40
M2545-4-K	4	10.16	7.62	M2545-12-K	12	30.48	27.94
M2545-5-K	5	12.70	10.16	M2545-13-K	13	33.02	30.48
M2545-6-K	6	15.24	12.70	M2545-14-K	14	35.56	33.02
M2545-7-K	7	17.78	15.24	M2545-15-K	15	38.10	35.56
M2545-8-K	8	20.32	17.78	M2545-16-K	16	40.645	38.10
M2545-9-K	9	22.86	20.32

Specifiche chiave

Proprietà meccaniche e fisiche

Passo: linea centrale 2,54 mm / 0,100'.
Configurazione: fila singola, orientamento verticale a 180°
Stile di montaggio: saldatura DIP a foro passante
Posizioni disponibili: da 2 a 16 pin, numero di pin personalizzato accettabile
Materiale alloggiamento: poliestere ignifugo UL94 V-0
Materiale del contatto: ottone con placcatura in stagno puro
Temperatura operativa: da -40°C a +130°C

Valutazioni elettriche

Corrente nominale: 4 A (max per contatto)
Tensione nominale: 250 V CA
Resistenza di contatto: 3 mΩ max.
Resistenza di isolamento: 5000 MΩ min.
Tensione di resistenza: 2200 V/AC (1 minuto)

Prestazioni di saldatura

Temperatura di saldatura consigliata: 245°C ±0,5°C
Durata della saldatura: 4±0,5 secondi
Portata strutturale tra alloggiamento e perno: ≥ 2,0 kg

Diagramma di accoppiamento

Accoppiamento con IDC con estremità chiusa a 90°

Accoppiamento con avanzamento a 180° tramite IDC

Montaggio su PCB con accoppiamento connettore da 2,54 mm

Domande frequenti (FAQ)

Domande frequenti tecniche

D: Quali connettori di accoppiamento funzionano con questa intestazione verticale?

R: Si adatta ai connettori IDC standard con passo da 2,54 mm, inclusi i gruppi di cavi IDC con estremità chiusa a 90° e passanti a 180° per un accoppiamento universale cavo-scheda.

D: Posso personalizzare il numero di pin o specifiche speciali?

R: Le opzioni standard vanno da 2 pin a 16 pin. Su richiesta sono disponibili lunghezze personalizzate del perno, placcature speciali e posizioni non standard.

D: Quale metodo di saldatura è adatto per questa intestazione?

R: Supporta la saldatura ad onda e la saldatura manuale. Si prega di seguire i parametri standard della temperatura di saldatura senza piombo per un effetto di saldatura stabile.

D: Qual è il passo e il tipo di montaggio di questo connettore?

R: Adotta passo standard da 2,54 mm (.100'), design verticale a 180° a fila singola, montaggio DIP a foro passante per l'installazione su PCB.

Domande frequenti sugli appalti

D: Avete in stock questo connettore verticale cavo-scheda?

R: La maggior parte dei pin di dimensioni normali sono disponibili a magazzino. Per ordini di grandi dimensioni o specifiche personalizzate speciali, confermare in anticipo i tempi di consegna con il nostro team di vendita.

D: Qual è il MOQ per questa serie?

R: Supportiamo quantità di ordine minime basse, sia gli ordini di prova campione che gli ordini all'ingrosso all'ingrosso sono i benvenuti.

D: Posso mischiare diversi modelli di pin in un unico ordine?

R: Sì, la spedizione mista di diverse configurazioni di pin è accettabile per soddisfare le esigenze di approvvigionamento del progetto.

D: Qual è il lead time di produzione per gli ordini all'ingrosso?

R: La merce in magazzino può essere spedita entro 3-5 giorni lavorativi. Gli ordini esauriti e personalizzati richiedono circa 4-6 settimane a seconda della quantità.

D: Potete fornire documenti di esportazione e rapporti di prova?

R: Possiamo fornire fattura commerciale, lista di imballaggio, certificato di origine, certificato RoHS e rapporti sui test delle prestazioni meccaniche.

D: Posso ottenere campioni gratuiti per i test?

R: Vengono forniti campioni di valutazione gratuiti, i clienti devono sostenere solo il costo del trasporto tramite corriere. I campioni possono essere organizzati entro 1-3 giorni lavorativi.
