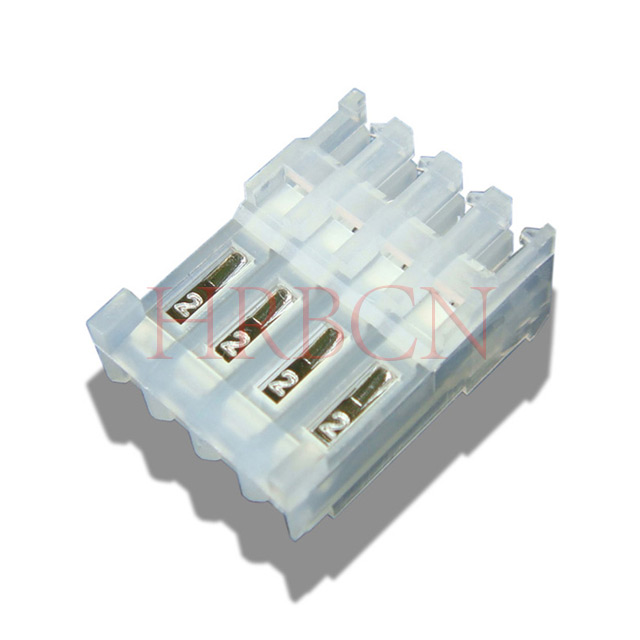

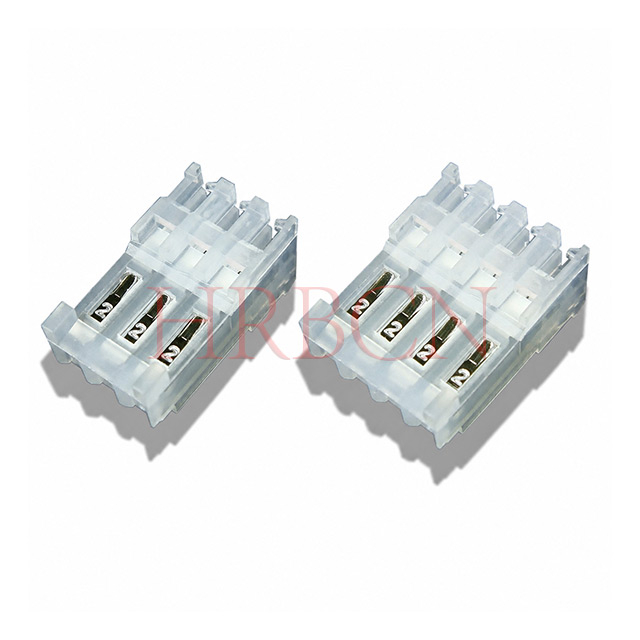

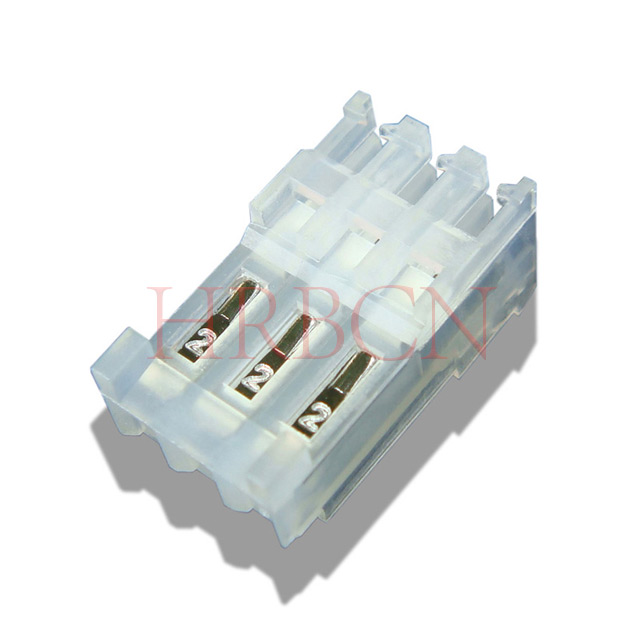

Connettore IDC ad estremità chiusa con linguette polarizzanti M2051R-NR

Condividi su:

Connettore IDC ad estremità chiusa con linguette polarizzanti M2051R-NR

M2051R-NR è un connettore IDC chiuso con passo da 2,54 mm dotato di linguette polarizzanti integrate. Progettato per conduttori singoli discreti AWG22–26, adotta una terminazione a spostamento di isolamento senza saldatura per un rapido assemblaggio manuale. L'uscita del cavo a 90° ottimizza lo spazio interno limitato dell'armadio, mentre il design della polarizzazione previene errori di collegamento inverso. Si abbina perfettamente ai connettori PCB M2545 diritti e M2545R ad angolo retto e supporta la copertura antipolvere protettiva M2053. L'alloggiamento in nylon ignifugo UL94V‑2 e i contatti in ottone placcato oro/stagno sono conformi alla direttiva RoHS, ampiamente utilizzati nell'illuminazione a LED, nei moduli di alimentazione e nei cablaggi di controllo industriale.

Completamente conforme a RoHS e REACH
Certificato UL&cUL
Custodia ignifuga UL 94V-2

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
M2051R-NR
marchio prodotto:
HRB
Codice Prodotto:
8536909000

2.54 IDC del passo IDC con estremità chiusa con linguette polarizzanti

La serie M2051R-NR è un connettore IDC a estremità chiusa standard del settore da 2,54 mm disponibile con linguette polarizzanti integrate, che vanno dalle opzioni da 2 pin a 24 pin per requisiti di cablaggio diversificati. Diversamente dall'IDC passante a 180°, il suo alloggiamento posteriore chiuso blocca l'estrazione dei cavi ed elimina il cablaggio a margherita a metà cavo, con un instradamento verticale compatto dei cavi a 90 gradi per risparmiare spazio prezioso nell'involucro della PCB per apparecchiature miniaturizzate.

I capicorda polari integrati evitano accoppiamenti errati durante l'assemblaggio della produzione di massa per ridurre il tasso di guasto del cablaggio; Il design del piercing IDC non richiede spelatura o saldatura, accelerando notevolmente la produzione del cablaggio. Compatibile con l'intestazione PCB universale M2545/M2545R e il cappuccio antipolvere M2053 per proteggere i terminali da polvere e umidità. Costruito con nylon ignifugo UL94V-2 e contatti opzionali placcati in stagno/oro, il connettore è completamente conforme alla direttiva RoHS, ideale per cablaggio punto a punto, elettrodomestici ad alte vibrazioni, moduli driver e interconnessione interna compatta di elettronica di consumo.

Definizione P/N HRB

M2051R-NR

① ②③④

①M2051: serie HRB

②Con R: Estremità chiusa a 90°

③N: Numero di pin: 2-24

④R: Con linguette polarizzanti

Dimensioni M2051R-NR

Parte n.	Circuiti	Dimensions		Parte n.	Circuiti	Dimensions		Parte n.	Circuiti	Dimensions
UL94V-2	Circuiti	Dim: A	Oscura: B	UL94V-2	Circuiti	Dim: A	Oscura: B	UL94V-2	Circuiti	Dim: A	Oscura: B
M2051R-2-R	2	2.54	5.08	M2051R-10-R	10	22.86	25.40	M2051R-18-R	18	43.18	45.72
M2051R-3-R	3	5.08	7.62	M2051R-11-R	11	25.40	27.94	M2051R-19-R	19	45.72	48.26
M2051R-4-R	4	7.62	10.16	M2051R-12-R	12	27.94	30.48	M2051R-20-R	20	48.26	50.80
M2051R-5-R	5	10.16	12.70	M2051R-13-R	13	30.48	33.02	M2051R-21-R	21	50.80	53.34
M2051R-6-R	6	12.70	15.24	M2051R-14-R	14	33.02	35.56	M2051R-22-R	22	53.34	55.88
M2051R-7-R	7	15.24	17.78	M2051R-15-R	15	35.56	38.10	M2051R-23-R	23	55.88	58.42
M2051R-8-R	8	17.78	20.32	M2051R-16-R	16	38.10	40.64	M2051R-24-R	24	58.42	60.96
M2051R-9-R	9	20.32	22.86	M2051R-17-R	17	40.64	43.18

Caratteristiche principali

IDC standard con passo da 2,54 mm, adatto a conduttori discreti AWG22-26
Il design a estremità chiusa consente di risparmiare spazio nel cablaggio interno per un design compatto
Le linguette polarizzanti integrate evitano l'accoppiamento errato inverso
Terminazione IDC senza saldature, montaggio rapido senza attrezzi
Corrisponde all'intestazione PCB M2545 e M2545R per la connessione cavo-scheda
Adatto alla copertura M2053 per proteggere i contatti da polvere e umidità
Custodia ignifuga UL94V-2, conforme a RoHS

Diagramma di accoppiamento

Progettato per essere abbinato ai coperchi dell'alloggiamento della serie M2053 , previene efficacemente che polvere, umidità e detriti estranei danneggino i terminali di contatto esposti.
M2051R-NR: accoppiamento indiretto su PCB; si abbina ai connettori PCB delle serie M2545 e M2545R per ottenere un'interconnessione affidabile da cavo a scheda.

Domande frequenti

Domande frequenti tecniche

Q1: Quale calibro di filo si adatta all'alimentazione M2051R-NR tramite IDC?

R: Progettato per conduttori singoli discreti AWG22~26, passo standard da 2,54 mm.

Q2: Quali sono le differenze nell'applicazione: con o senza linguette polarizzanti?

Le risposte sono qui sotto:

①Con linguette polarizzanti

Dispone di linguette di polarizzazione integrate che garantiscono il corretto orientamento di accoppiamento.
Previene l'inserimento errato e riduce il rischio di cablaggi errati o errori di connessione.
Consigliato per applicazioni in cui è fondamentale un assemblaggio affidabile e privo di errori.
Disponibili con linguette di polarizzazione integrate per evitare accoppiamenti errati e garantire il corretto orientamento del connettore durante l'assemblaggio

②Senza linguette polarizzanti

Design del connettore standard senza funzionalità di polarizzazione.
Offre una maggiore flessibilità di accoppiamento ma richiede un corretto allineamento durante l'installazione.
Adatto per applicazioni in cui l'orientamento del connettore è chiaramente identificato e il rischio di accoppiamento errato è basso.
Sono disponibili anche versioni non polarizzate per applicazioni in cui non è richiesta la codifica.

Nota: le prestazioni di crimpatura elettrica e IDC sono identiche per entrambe le versioni.

Q3: Questo IDC può accoppiarsi direttamente con l'intestazione PCB?

R: Solo connessione PCB indiretta, accoppiare con basetta PCB M2545 verticale e M2545R ad angolo retto per il montaggio cavo-scheda.

Q4: È disponibile una copertura protettiva abbinata?

R: Compatibile con la copertura della serie M2053 per proteggere i pin da polvere, umidità e detriti.

Q5: Materiale e grado di infiammabilità dell'alloggiamento dell'isolante?

A: nylon ignifugo UL94V-2; contatti in lega di rame stagnato, conformi RoHS.

Q6: È possibile realizzare un cablaggio a margherita passante al centro del cavo?

R: Sì, la struttura passante consente il cablaggio in linea continuo senza tagliare il cablaggio finito.

Q7: Quali sono i vantaggi di un connettore IDC a estremità chiusa a 90°?

R: I principali vantaggi includono:

Maggiore affidabilità meccanica grazie alla terminazione interna del cavo e alla riduzione dello stress sui contatti IDC.
Instradamento dei cavi compatto, che richiede spazio di uscita dei cavi su un solo lato.
Integrità del segnale migliorata con tratti di cavo minimi e riflessioni del segnale ridotte.
Assemblaggio semplificato, poiché il cavo termina in un'unica posizione.

Applicazioni tipiche: assemblaggi di cavi punto a punto, sistemi di controllo, moduli di distribuzione dell'alimentazione e apparecchiature industriali.

Q8: Quale tipo di connettore dovrei scegliere, IDC a estremità chiusa o IDC passante?

R: La selezione dipende dai requisiti dell'applicazione:

Connettore consigliato	per l'applicazione
Connessioni punto a punto	Estremità chiusa IDC a 90°
Progettazioni con vincoli di spazio	Estremità chiusa IDC a 90°
Ambienti ad alta vibrazione	Estremità chiusa IDC a 90°
Cablaggio a margherita	Passaggio IDC a 180°
Sistemi multischeda	Passaggio IDC a 180°
Architetture a bus o I/O distribuiti	Passaggio IDC a 180°
Assemblaggi di cavi sensibili ai costi	Passaggio IDC a 180°

Domande frequenti sugli ordini

D1: Numero di pin disponibili per la serie M2051R-NR?

R: Gamma standard da 2P a 24P, posizioni dei pin personalizzate negoziabili su ordine in blocco.

Q2: qual è il tuo MOQ per gli articoli in stock regolari?

A: Piccolo MOQ per le specifiche in stock; il colore/le specifiche personalizzate richiedono una quantità di ordine minimo più elevata.

Q3: Tempi di consegna per il campione e la produzione di massa?

A: I campioni vengono spediti entro 1 ~ 3 giorni lavorativi; ordini all'ingrosso circa 7 ~ 15 giorni lavorativi in base alla quantità.

Q4: Possiamo personalizzare il colore dell'alloggiamento o la placcatura dei contatti?

R: Custodia nera/di altro colore personalizzata, contatti placcati in oro disponibili per ordini di grandi volumi.

Q5: Sono disponibili campioni gratuiti per i test dei clienti?

A: Campioni gratuiti offerti in piccole quantità, l'acquirente copre il trasporto tramite corriere internazionale.
