M2051R-N IDC Estremità chiusa con passo 2,54 mm

Condividi su:

M2051R-N IDC Estremità chiusa con passo 2,54 mm

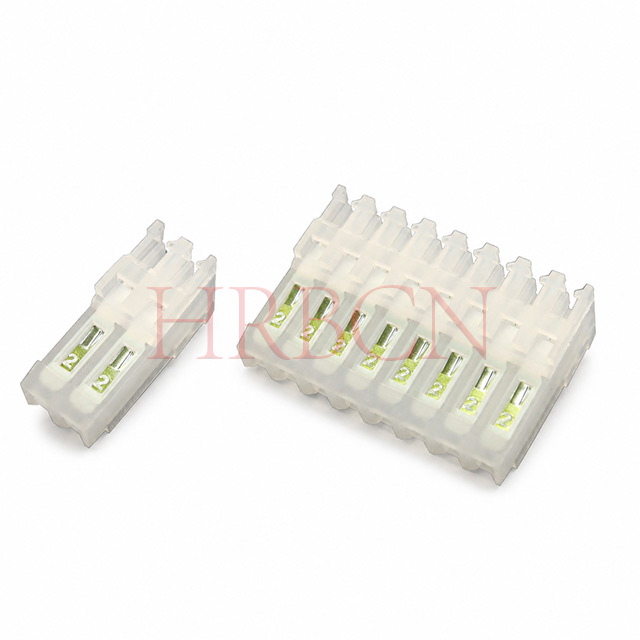

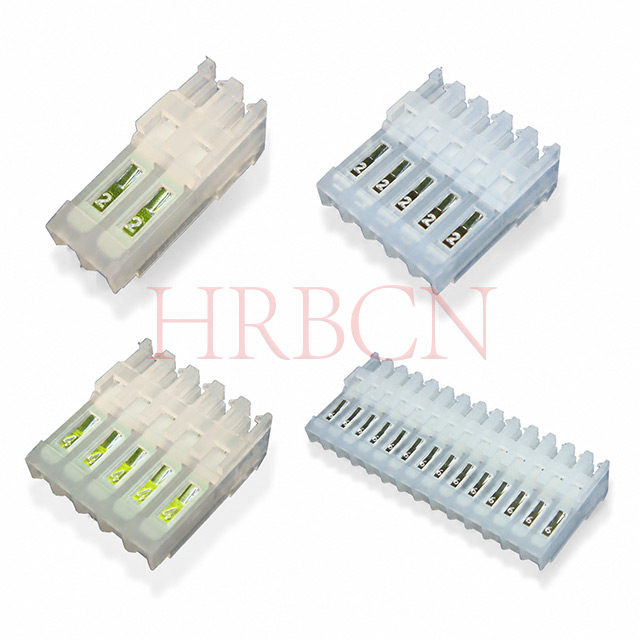

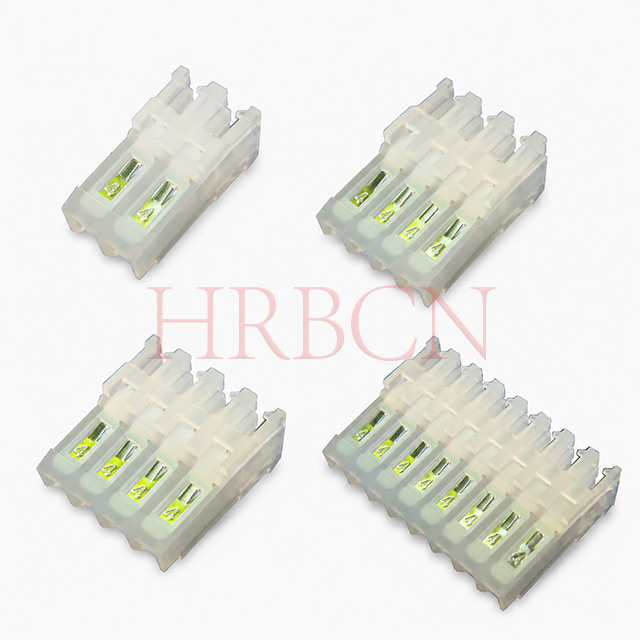

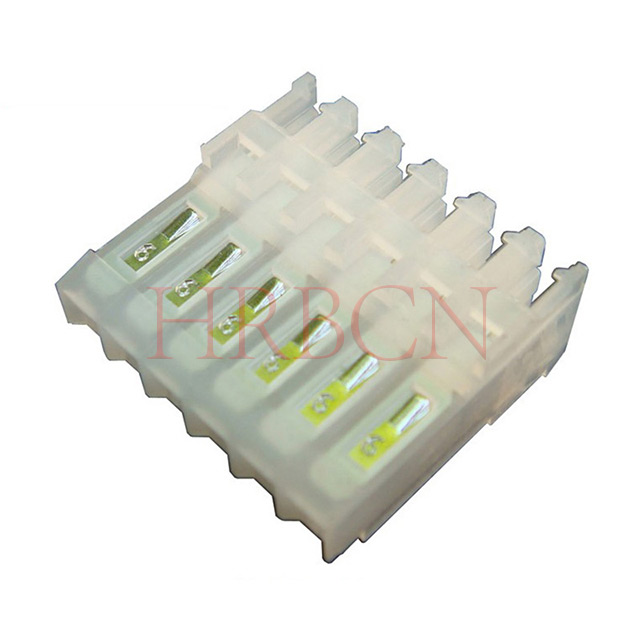

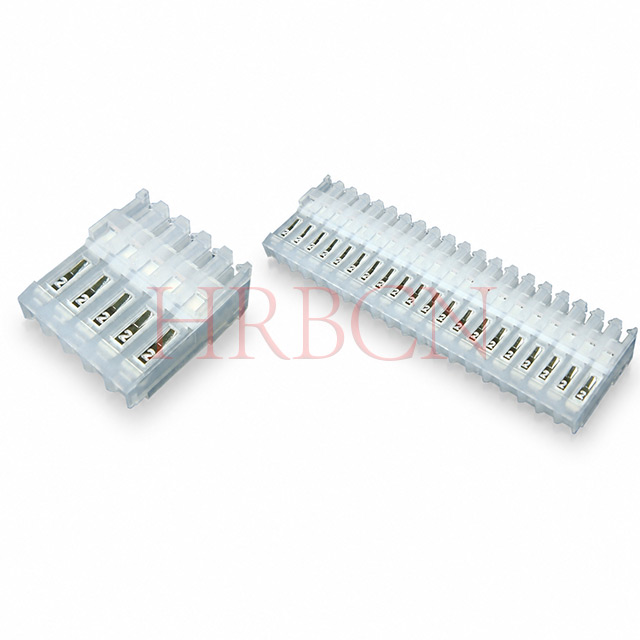

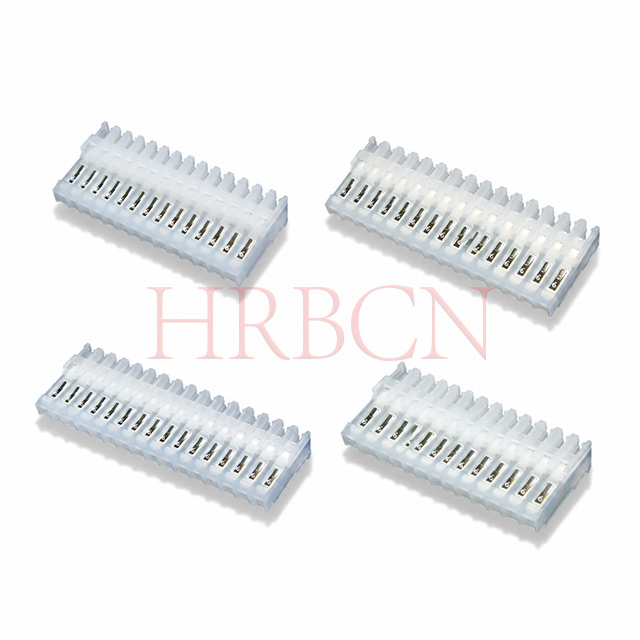

M2051R-N è un connettore IDC non polarizzato ad angolo retto a 90° con estremità chiusa e passo da 2,54 mm senza linguette polarizzanti. È progettato per conduttori singoli discreti AWG22–26 e adotta una connessione a spostamento di isolante senza saldatura per un rapido assemblaggio del cablaggio senza attrezzi. Senza capicorda anti-inversione, questo design senza chiavetta consente il collegamento reversibile a 180° per un'installazione flessibile. Si integra perfettamente con le basette PCB M2545 diritte e M2545R ad angolo retto e si abbina alla copertura antipolvere protettiva M2053. Realizzato in nylon ignifugo UL94V‑2 e terminali in ottone placcato oro/stagno, completamente conforme alla direttiva RoHS per soluzioni di cablaggio punto a punto sensibili ai costi.

Completamente conforme a RoHS e REACH
Certificato UL&cUL
Custodia ignifuga UL 94V-2

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
M2051R-N
marchio prodotto:
HRB
Codice Prodotto:
8536909000

2.54 IDC del passo IDC chiuso senza linguette polarizzanti

La nostra serie M2051R-N è un connettore IDC ad angolo retto con estremità chiusa da 2,54 mm standard del settore progettato senza linguette polarizzanti, con opzioni da 2 pin a 24 pin per coprire esigenze di cablaggio diversificate. Diversamente dalla versione polarizzata M2051R-NR con capicorda anti-inversione, questo modello non polarizzato supporta l'inserimento reversibile libero a 180° per migliorare la flessibilità di assemblaggio e ridurre i costi di stoccaggio, ideale per posizioni di cablaggio ben contrassegnate con basso rischio di accoppiamento errato.

L'alloggiamento posteriore chiuso blocca saldamente il cavo per impedirne la fuoriuscita in caso di vibrazioni, mentre l'uscita verticale del cavo a 90° consente di risparmiare spazio prezioso all'interno dell'involucro compatto dell'apparecchiatura. Adottando la comprovata tecnologia di perforazione IDC, non è necessaria alcuna spelatura o saldatura dei cavi per abbreviare il ciclo di produzione. Compatibile con l'intestazione PCB universale M2545/M2545R e il cappuccio antipolvere M2053 per proteggere i terminali da polvere e umidità. L'alloggiamento in nylon UL94V-2 e i contatti opzionali con placcatura in stagno/oro soddisfano lo standard globale RoHS, ampiamente applicato in elettrodomestici attenti ai costi, driver LED, moduli di controllo a basso consumo e cablaggio interno punto-punto generale di elettronica di consumo.

Definizione P/N HRB

M2051R-N

① ②③④

①M2051: serie HRB

②Con R: estremità chiusa a 90°

③N: Numero di pin: 2-24

④ Senza R (vuoto): senza linguette polarizzanti

Dimensioni M2051R-N

Parte n.		Dimensions		Parte n.		Dimensions		Parte n.		Dimensions
UL94V-2	Circuiti	Dim: A	Oscura: B	UL94V-2	Circuiti	Dim: A	Oscura: B	UL94V-2	Circuiti	Dim: A	Oscura: B
M2051R-2	2	2.54	5.08	M2051R-10	10	22.86	25.40	M2051R-18	18	43.18	45.72
M2051R-3	3	5.08	7.62	M2051R-11	11	25.40	27.94	M2051R-19	19	45.72	48.26
M2051R-4	4	7.62	10.16	M2051R-12	12	27.94	30.48	M2051R-20	20	48.26	50.80
M2051R-5	5	10.16	12.70	M2051R-13	13	30.48	33.02	M2051R-21	21	50.80	53.34
M2051R-6	6	12.70	15.24	M2051R-14	14	33.02	35.56	M2051R-22	22	53.34	55.88
M2051R-7	7	15.24	17.78	M2051R-15	15	35.56	38.10	M2051R-23	23	55.88	58.42
M2051R-8	8	17.78	20.32	M2051R-16	16	38.10	40.64	M2051R-24	24	58.42	60.96
M2051R-9	9	20.32	22.86	M2051R-17	17	40.64	43.18

Caratteristiche principali

IDC standard con passo da 2,54 mm, adatto a conduttori discreti AWG22-26
Il design a estremità chiusa consente di risparmiare spazio nel cablaggio interno per un design compatto
L'assenza di linguette polarizzanti offre una maggiore flessibilità di accoppiamento
Terminazione IDC senza saldature, montaggio rapido senza attrezzi
Corrisponde all'intestazione PCB M2545 e M2545R per la connessione cavo-scheda
Adatto alla copertura M2053 per proteggere i contatti da polvere e umidità
Custodia ignifuga UL94V-2, conforme a RoHS

Diagramma di accoppiamento

Progettato per essere abbinato ai coperchi dell'alloggiamento della serie M2053 , previene efficacemente che polvere, umidità e detriti estranei danneggino i terminali di contatto esposti.
M2051R-N: accoppiamento indiretto su PCB; si accoppia con i connettori PCB delle serie M2545 e M2545R per ottenere un'interconnessione affidabile da cavo a scheda.

Domande frequenti

Domande frequenti tecniche

Q1: Quale calibro di filo si adatta all'alimentazione M2051R-N tramite IDC?

R: Progettato per conduttori singoli discreti AWG22~26, passo standard da 2,54 mm.

Q2: Quali sono le differenze nell'applicazione: con o senza linguette polarizzanti?

Le risposte sono qui sotto:

①Con linguette polarizzanti

Dispone di linguette di polarizzazione integrate che garantiscono il corretto orientamento di accoppiamento.
Previene l'inserimento errato e riduce il rischio di cablaggi errati o errori di connessione.
Consigliato per applicazioni in cui è fondamentale un assemblaggio affidabile e privo di errori.
Disponibili con linguette di polarizzazione integrate per evitare accoppiamenti errati e garantire il corretto orientamento del connettore durante l'assemblaggio

②Senza linguette polarizzanti

Design del connettore standard senza funzionalità di polarizzazione.
Offre una maggiore flessibilità di accoppiamento ma richiede un corretto allineamento durante l'installazione.
Adatto per applicazioni in cui l'orientamento del connettore è chiaramente identificato e il rischio di accoppiamento errato è basso.
Sono disponibili anche versioni non polarizzate per applicazioni in cui non è richiesta la codifica.

Nota: le prestazioni di crimpatura elettrica e IDC sono identiche per entrambe le versioni.

Q3: Questo IDC può accoppiarsi direttamente con l'intestazione PCB?

R: Solo connessione PCB indiretta, accoppiare con basetta PCB M2545 verticale e M2545R ad angolo retto per il montaggio cavo-scheda.

Q4: È disponibile una copertura protettiva abbinata?

R: Compatibile con la copertura della serie M2053 per proteggere i pin da polvere, umidità e detriti.

Q5: Materiale e grado di infiammabilità dell'alloggiamento dell'isolante?

A: nylon ignifugo UL94V-2; contatti in lega di rame stagnato, conformi RoHS.

Q6: È possibile realizzare un cablaggio a margherita passante al centro del cavo?

R: Sì, la struttura passante consente il cablaggio in linea continuo senza tagliare il cablaggio finito.

Q7: Quali sono i vantaggi di un connettore IDC a estremità chiusa a 90°?

R: I principali vantaggi includono:

Maggiore affidabilità meccanica grazie alla terminazione interna del cavo e alla riduzione dello stress sui contatti IDC.
Instradamento dei cavi compatto, che richiede spazio di uscita dei cavi su un solo lato.
Integrità del segnale migliorata con tratti di cavo minimi e riflessioni del segnale ridotte.
Assemblaggio semplificato, poiché il cavo termina in un'unica posizione.

Applicazioni tipiche: assemblaggi di cavi punto a punto, sistemi di controllo, moduli di distribuzione dell'alimentazione e apparecchiature industriali.

Q8: Quale tipo di connettore dovrei scegliere, IDC a estremità chiusa o IDC passante?

R: La selezione dipende dai requisiti dell'applicazione:

Connettore consigliato	per l'applicazione
Connessioni punto a punto	Estremità chiusa IDC a 90°
Progettazioni con vincoli di spazio	Estremità chiusa IDC a 90°
Ambienti ad alta vibrazione	Estremità chiusa IDC a 90°
Cablaggio a margherita	Passaggio IDC a 180°
Sistemi multischeda	Passaggio IDC a 180°
Architetture a bus o I/O distribuiti	Passaggio IDC a 180°
Assemblaggi di cavi sensibili ai costi	Passaggio IDC a 180°

Domande frequenti sugli ordini

D1: Numero di pin disponibili per la serie M2051R-N?

R: Gamma standard da 2P a 24P, posizioni dei pin personalizzate negoziabili su ordine in blocco.

Q2: qual è il tuo MOQ per gli articoli in stock regolari?

A: Piccolo MOQ per le specifiche in stock; il colore/le specifiche personalizzate richiedono una quantità di ordine minimo più elevata.

Q3: Tempi di consegna per il campione e la produzione di massa?

A: I campioni vengono spediti entro 1 ~ 3 giorni lavorativi; ordini all'ingrosso circa 7 ~ 15 giorni lavorativi in base alla quantità.

Q4: Possiamo personalizzare il colore dell'alloggiamento o la placcatura dei contatti?

R: Custodia nera/di altro colore personalizzata, contatti placcati in oro disponibili per ordini di grandi volumi.

Q5: Sono disponibili campioni gratuiti per i test dei clienti?

A: Campioni gratuiti offerti in piccole quantità, l'acquirente copre il trasporto tramite corriere internazionale.
