Domande frequenti
Domande frequenti tecniche

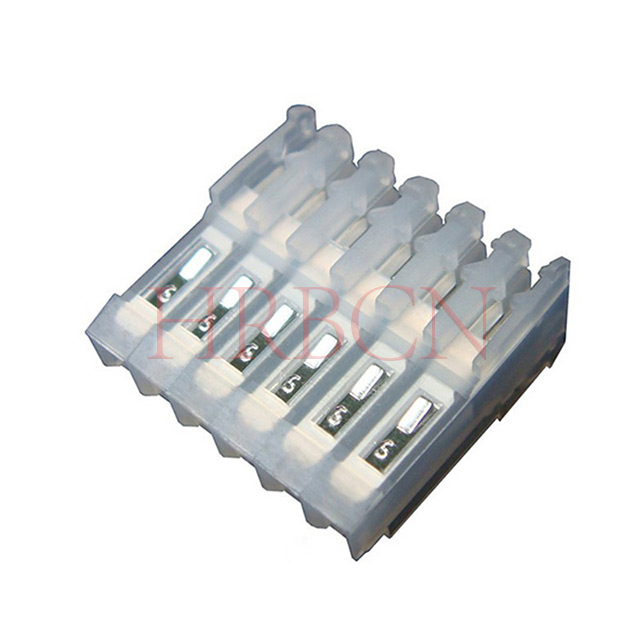

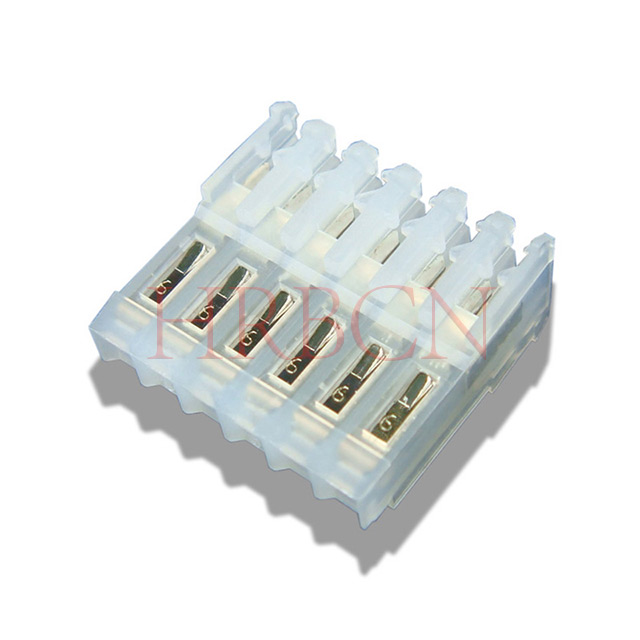

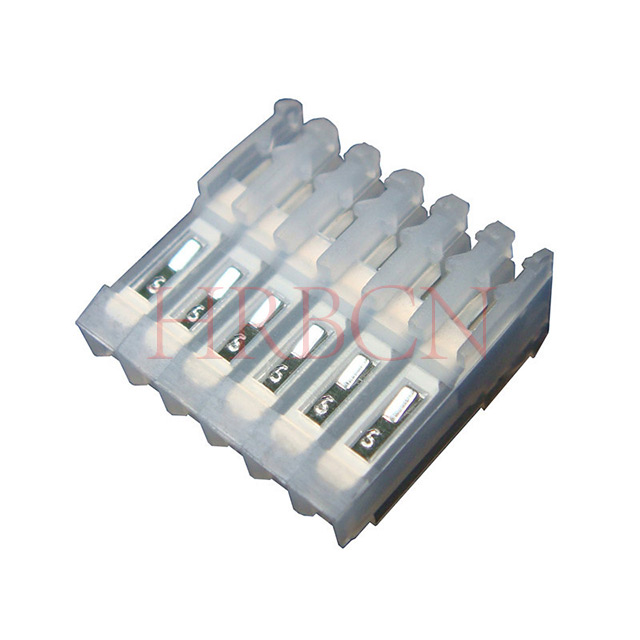

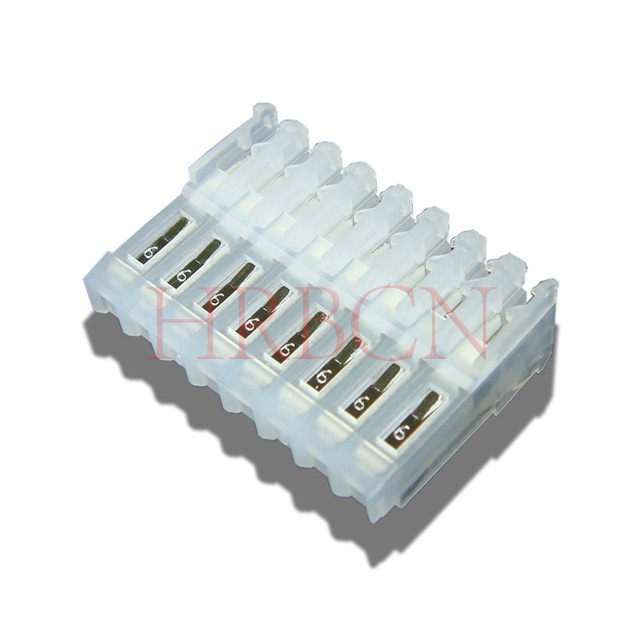

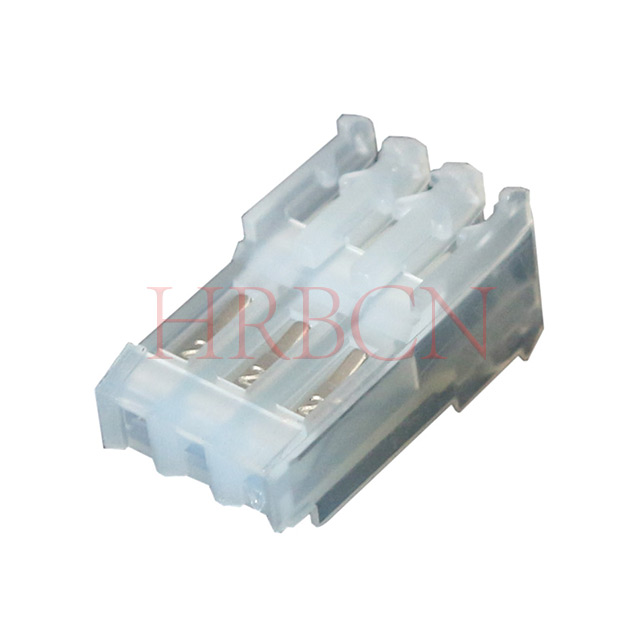

Q1: Quale calibro di filo si adatta all'alimentazione M2051-N tramite IDC?
R: Progettato per conduttori singoli discreti AWG22~26, passo standard da 2,54 mm.
Q2: Quali sono le differenze nell'applicazione: con o senza linguette polarizzanti?
Le risposte sono qui sotto:
①Con linguette polarizzanti
Dispone di linguette di polarizzazione integrate che garantiscono il corretto orientamento di accoppiamento.
Previene l'inserimento errato e riduce il rischio di cablaggi errati o errori di connessione.
Consigliato per applicazioni in cui è fondamentale un assemblaggio affidabile e privo di errori.
Disponibili con linguette di polarizzazione integrate per evitare accoppiamenti errati e garantire il corretto orientamento del connettore durante l'assemblaggio
②Senza linguette polarizzanti
Design del connettore standard senza funzionalità di polarizzazione.
Offre una maggiore flessibilità di accoppiamento ma richiede un corretto allineamento durante l'installazione.
Adatto per applicazioni in cui l'orientamento del connettore è chiaramente identificato e il rischio di accoppiamento errato è basso.
Sono disponibili anche versioni non polarizzate per applicazioni in cui non è richiesta la codifica.
Nota: le prestazioni di crimpatura elettrica e IDC sono identiche per entrambe le versioni.

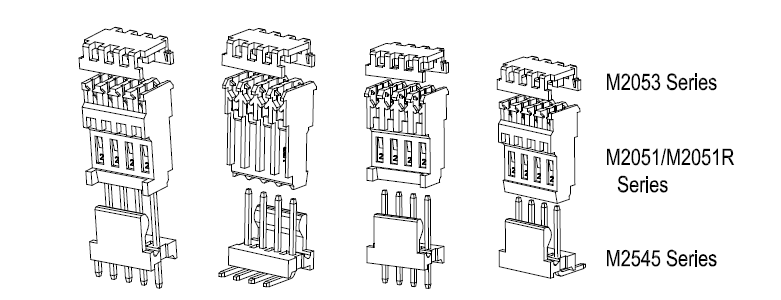

Q3: Questo IDC può accoppiarsi direttamente con l'intestazione PCB?R: Solo connessione PCB indiretta, accoppiare con basetta PCB M2545 verticale e M2545R ad angolo retto per il montaggio cavo-scheda.
Q4: È disponibile una copertura protettiva abbinata?R: Compatibile con la copertura della serie M2053 per proteggere i pin da polvere, umidità e detriti.
Q5: Materiale e grado di infiammabilità dell'alloggiamento dell'isolante?A: nylon ignifugo UL94V-2; contatti in lega di rame stagnato, conformi RoHS.
Q6: È possibile realizzare un cablaggio a margherita passante al centro del cavo?R: Sì, la struttura passante consente il cablaggio in linea continuo senza tagliare il cablaggio finito.

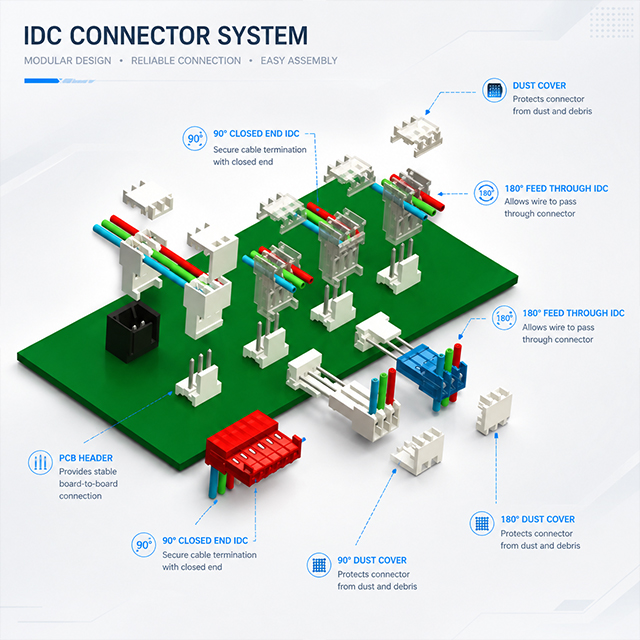

Q7: Quali sono i vantaggi di un connettore passante IDC a 180°?
R: I principali vantaggi includono:
Supporta il cablaggio a margherita, consentendo l'installazione di più connettori su un unico cavo assemblato.
Riduce i costi di cavi e assemblaggio riducendo al minimo il numero di cablaggi separati richiesti.
Ideale per architetture bus e sistemi I/O distribuiti.
Semplifica la manutenzione sul campo, poiché spesso è possibile scollegare i singoli dispositivi senza sostituire l'intero gruppo cavi.
Applicazioni tipiche: moduli I/O industriali, sistemi di visualizzazione a LED, reti di controllo e gruppi multischeda.
Q8: Quale tipo di connettore dovrei scegliere, IDC a estremità chiusa o IDC passante?
R: La selezione dipende dai requisiti dell'applicazione:
| Connettore consigliato | per l'applicazione |
|---|
| Connessioni punto a punto | Estremità chiusa IDC a 90° |
| Progettazioni con vincoli di spazio | Estremità chiusa IDC a 90° |
| Ambienti ad alta vibrazione | Estremità chiusa IDC a 90° |
| Cablaggio a margherita | Passaggio IDC a 180° |
| Sistemi multischeda | Passaggio IDC a 180° |
| Architetture a bus o I/O distribuiti | Passaggio IDC a 180° |
| Assemblaggi di cavi sensibili ai costi | Passaggio IDC a 180° |
Domande frequenti sugli ordini

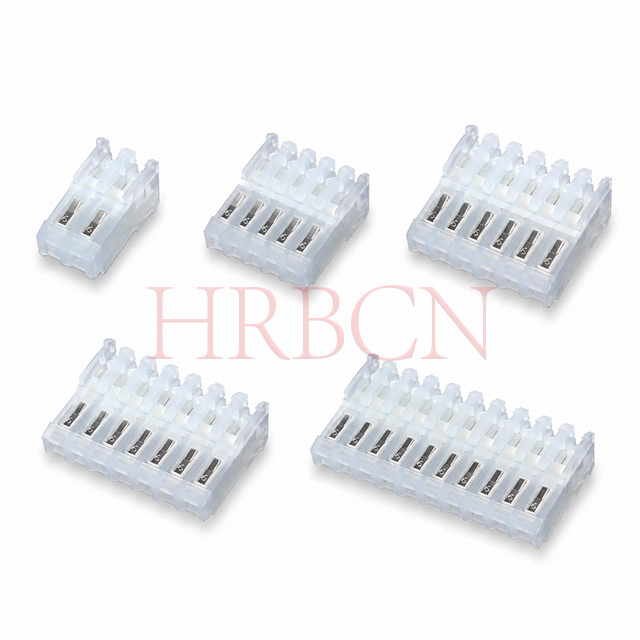

D1: Numero di pin disponibili per la serie M2051-N?
R: Gamma standard da 2P a 24P, posizioni dei pin personalizzate negoziabili su ordine in blocco.
Q2: qual è il tuo MOQ per gli articoli in stock regolari?A: Piccolo MOQ per le specifiche in stock; il colore/le specifiche personalizzate richiedono una quantità di ordine minimo più elevata.
Q3: Tempi di consegna per il campione e la produzione di massa?A: I campioni vengono spediti entro 1 ~ 3 giorni lavorativi; ordini all'ingrosso circa 7 ~ 15 giorni lavorativi in base alla quantità.
Q4: Possiamo personalizzare il colore dell'alloggiamento o la placcatura dei contatti?R: Custodia nera/di altro colore personalizzata, contatti placcati in oro disponibili per ordini di grandi volumi.
Q5: Sono disponibili campioni gratuiti per i test dei clienti?A: Campioni gratuiti offerti in piccole quantità, l'acquirente copre il trasporto tramite corriere internazionale.
