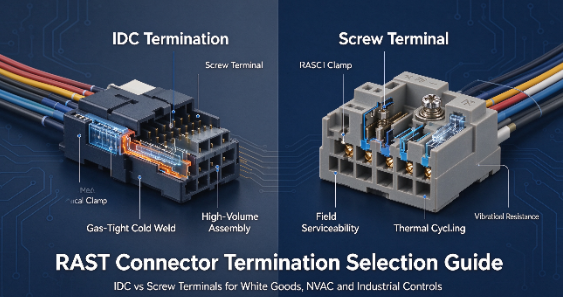

Connettori RAST IDC e terminali a vite: come scegliere il metodo di terminazione corretto

Nella produzione di grandi volumi di elettrodomestici, sistemi HVAC e controlli industriali, l'affidabilità della connessione determina le prestazioni del ciclo di vita del sistema. L'integrità di una connessione cavo-scheda o cavo-filo è fondamentale. La scelta del metodo sbagliato per collegare i cavi porta a gravi problemi di produzione. Potresti dover affrontare colli di bottiglia nell'assemblaggio e un sovraccarico eccessivo di attrezzature in fabbrica. In alternativa, potresti riscontrare guasti indotti dalle vibrazioni e costose manutenzioni sul campo dopo l'implementazione. Questa guida fornisce una valutazione tecnica dei connettori a perforazione di isolante e dei terminali a vite. Confrontiamo le loro proprietà meccaniche, la scalabilità dell'assemblaggio e l'affidabilità a lungo termine. I team di ingegneri possono utilizzare questi dati per specificare il metodo di terminazione del connettore ottimale per i loro esatti requisiti applicativi.

• Automazione e assemblaggio manuale: i connettori IDC RAST consentono la produzione automatizzata e ad alta velocità di cablaggi eliminando la spelatura e la crimpatura dei cavi, mentre i terminali a vite RAST richiedono la preparazione manuale dei cavi e l'applicazione precisa della coppia.

• Resistenza alle vibrazioni e all'ambiente: le terminazioni IDC creano un giunto saldato a freddo, a tenuta di gas, altamente resistente alle vibrazioni, mentre i terminali a vite sono soggetti ad allentamento in caso di cicli termici e shock meccanici senza un'adeguata mitigazione.

• Configurazioni di cablaggio e tipi di cavi: IDC eccelle nei cavi piatti, nei cavi a nastro e nelle configurazioni complesse di esecuzione/presa, mentre i terminali a vite offrono una flessibilità superiore per cavi discreti e sezioni trasversali diverse.

• Facilità di manutenzione sul campo: i terminali a vite consentono riparazioni rapide sul campo e accettano una più ampia varietà di calibri di filo, rendendoli ideali per applicazioni a basso volume, altamente personalizzate o che richiedono molta manutenzione.

Cosa significa lo standard RAST per le connessioni dei cavi

RAST (Raster Anschluss Steck Technik) è uno standard di connettori ampiamente utilizzato negli elettrodomestici per migliorare l'affidabilità della connessione, prevenire accoppiamenti errati e semplificare l'assemblaggio automatizzato. RAST 2.5 presenta un passo di 2,5 mm per segnali compatti e circuiti a bassa corrente, mentre RAST 5.0 utilizza un passo di 5,0 mm per applicazioni a corrente più elevata come motori ed elementi riscaldanti. La scelta del connettore corretto richiede la valutazione della corrente nominale, della compatibilità del calibro del filo, della ritenzione meccanica e delle condizioni ambientali.

Fattori chiave nella selezione della connessione del cavo RAST

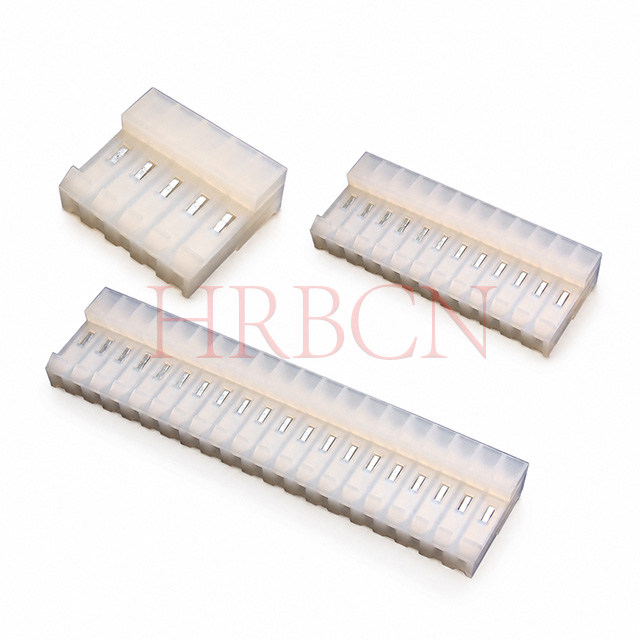

Connettori RAST IDC: meccanica e realtà applicative

I connettori RAST IDC utilizzano la tecnologia a spostamento di isolante per collegare i cavi senza rimuovere l'isolamento. Questo metodo supporta una terminazione rapida e coerente ed è particolarmente adatto per la produzione automatizzata di cablaggi elettrici.

Come funzionano i connettori IDC RAST

I terminali IDC sono dotati di slot metallici appositamente progettati che spostano l'isolamento del filo e stabiliscono un contatto elettrico con il conduttore. La forza di inserimento corretta e le specifiche dei cavi compatibili aiutano a creare connessioni stabili e a bassa resistenza senza operazioni separate di spelatura o crimpatura.

Vantaggi principali dei connettori RAST IDC

Limitazioni e considerazioni sulla progettazione

I connettori IDC RAST richiedono una compatibilità precisa tra geometria del terminale, diametro del filo, spessore dell'isolamento e struttura del conduttore. Una selezione errata del filo o una profondità di inserimento errata possono compromettere l'affidabilità elettrica. La terminazione IDC può anche richiedere apparecchiature specializzate e le connessioni danneggiate spesso richiedono la sostituzione anziché il riutilizzo.

Applicazioni tipiche

I connettori IDC RAST sono comunemente utilizzati in lavatrici, frigoriferi, sistemi HVAC, apparecchiature di illuminazione e schede di controllo degli elettrodomestici. Sono particolarmente utili per la produzione di volumi elevati in cui la terminazione efficiente dei cavi, il cablaggio compatto e la qualità di assemblaggio costante sono priorità.

Punti chiave: i connettori RAST IDC sono particolarmente adatti per la produzione automatizzata, offrendo terminazioni efficienti e connessioni affidabili quando le specifiche dei cavi e i processi di installazione sono adeguatamente controllati.

Terminali a vite RAST: meccanica e realtà applicative

I terminali a vite RAST utilizzano il bloccaggio meccanico per fissare i cavi elettrici, offrendo un'installazione flessibile e collegamenti di alimentazione affidabili. Le loro prestazioni dipendono dalla corretta preparazione del filo, dalla coppia di serraggio e dalle condizioni operative.

Come funzionano i terminali a vite RAST

I terminali a vite fissano i conduttori spelati utilizzando una vite filettata o un meccanismo di bloccaggio a gabbia. Un serraggio adeguato crea un contatto elettrico stabile evitando collegamenti allentati e resistenza eccessiva. I seguenti valori di coppia specificati dal produttore aiutano a evitare danni al filo e surriscaldamento.

Vantaggi principali dei terminali a vite RAST

Limitazioni e considerazioni sulla progettazione

I terminali a vite RAST richiedono un assemblaggio manuale maggiore rispetto ai connettori IDC poiché i cavi devono essere spelati, inseriti e serrati singolarmente. Coppia, vibrazioni e cicli termici inadeguati possono ridurre l'affidabilità della connessione nel tempo. L'uso di strumenti calibrati e il rispetto delle linee guida di installazione aiutano a ridurre al minimo questi rischi.

Applicazioni tipiche

I terminali a vite RAST o i design dei terminali con morsetto a vite compatibili possono essere utilizzati in pannelli di controllo industriali, apparecchiature HVAC, sistemi di illuminazione e gruppi di distribuzione dell'alimentazione dove il cablaggio flessibile e la manutenzione sul campo sono importanti.

Conclusione fondamentale: i terminali a vite offrono flessibilità di installazione e facile manutenzione, mentre i connettori IDC sono generalmente più adatti per la produzione automatizzata di cablaggi elettrici in grandi volumi.

IDC e terminale a vite: confronto affiancato

1. Scalabilità e produttività dell'assemblaggio

I connettori RAST IDC supportano la terminazione dei cavi rapida e automatizzata senza togliere l'isolamento, rendendoli ideali per la produzione di volumi elevati. I terminali a vite richiedono la preparazione, l'inserimento e il serraggio dei cavi individuali, aumentando i tempi di assemblaggio. Sebbene i sistemi IDC richiedano un investimento iniziale in attrezzature più elevato, possono ridurre significativamente i costi di manodopera e migliorare la coerenza della produzione su larga scala.

2. Affidabilità meccanica e tolleranza ambientale

Le connessioni IDC mantengono una pressione di contatto costante e possono fornire prestazioni affidabili in condizioni di vibrazioni e cicli termici se terminate correttamente. I terminali a vite dipendono dalla forza di serraggio meccanica, che può diminuire a causa di un serraggio improprio, di vibrazioni o di sbalzi di temperatura. Entrambe le tecnologie possono fornire connessioni affidabili se specificate, installate e mantenute correttamente.

3. Flessibilità e standardizzazione del calibro del filo

I connettori IDC richiedono sezioni di filo, tipi di conduttori e materiali isolanti compatibili per garantire una terminazione corretta. I terminali a vite generalmente accettano una gamma più ampia di dimensioni dei cavi entro i valori nominali specificati, offrendo una maggiore flessibilità di installazione. La selezione delle dimensioni corrette del cavo e il rispetto delle specifiche del produttore aiutano a prevenire connessioni allentate, surriscaldamento e guasti prematuri.

4. Manutenzione sul campo e supporto del ciclo di vita

I terminali a vite sono convenienti per la manutenzione sul campo perché i tecnici possono scollegare, ispezionare e ricollegare i cavi utilizzando strumenti standard. I connettori IDC sono più adatti per i cablaggi assemblati in fabbrica, ma potrebbero richiedere strumenti specializzati o terminali sostitutivi durante le riparazioni. La scelta migliore dipende dalla frequenza della manutenzione, dall'accessibilità e dai requisiti di servizio a lungo termine.

Riferimento rapido: matrice decisionale sulla terminazione del connettore

• Alto volume / Alta vibrazione / Automatizzato: connettori RAST IDC.

• Basso volume/elevato mix/servizio sul campo pesante: terminali a vite RAST.

• Instradamento complesso di cavi Run/Tap o a nastro: connettori RAST IDC.

• Sezioni di filo variabili/sezioni trasversali pesanti: terminali a vite RAST.

Conclusione

• Controlla le tue attuali linee di produzione di cablaggi per identificare i colli di bottiglia nelle stazioni di spelatura e crimpatura.

• Richiedi campioni di terminazioni fisiche ai produttori di connettori per valutare le forze di accoppiamento e la durata dell'alloggiamento.

• Esegui test accelerati di cicli termici e vibrazioni meccaniche sui cablaggi prototipo utilizzando entrambi i metodi di terminazione.

• Implementare driver calibrati per la limitazione della coppia su tutte le stazioni di assemblaggio manuale per prevenire danni ai trefoli.

• Stabilisci linee guida rigorose per l'approvvigionamento dei cavi per garantire che la durezza dell'isolamento corrisponda alle specifiche degli strumenti di inserimento automatizzato.

Domande frequenti

D: Qual è la differenza principale tra un connettore IDC RAST e un terminale a vite RAST?

R: La differenza principale sta nel meccanismo di connessione. IDC utilizza una lama metallica affilata per perforare l'isolamento del filo e spostarlo, creando una saldatura a freddo con il conduttore in un unico passaggio. Un terminale a vite richiede la spelatura del filo e utilizza una vite filettata per bloccare meccanicamente il rame nudo, richiedendo un processo di assemblaggio manuale in più fasi.

D: I connettori RAST IDC possono essere riutilizzati o riterminati?

R: Sebbene tecnicamente possibile in scenari altamente limitati, è fortemente sconsigliato. Le lame metalliche interne si deformano leggermente durante il primo inserimento per creare la tenuta al gas. Il riutilizzo della fessura compromette questa geometria precisa, portando a una perdita di affidabilità della tenuta ai gas e a una maggiore resistenza elettrica.

D: Sono necessari strumenti speciali per installare i connettori RAST IDC?

R: Sì. La produzione di massa richiede presse pneumatiche o elettriche automatizzate per terminare più fili contemporaneamente. Per le riparazioni sul campo o la prototipazione in piccoli volumi, è necessario utilizzare strumenti manuali IDC specifici. Questi strumenti garantiscono che il filo venga spinto esattamente alla profondità richiesta senza danneggiare l'alloggiamento in plastica.

D: I terminali a vite sono migliori per le applicazioni ad alta corrente?

R: I terminali a vite spesso possono ospitare sezioni trasversali massime dei cavi maggiori. Ciò consente loro di supportare cavi di diametro maggiore necessari per correnti nominali più elevate. Tuttavia, la loro capacità di gestire in sicurezza correnti elevate dipende interamente dall'applicazione dell'esatta coppia specificata per ridurre al minimo la resistenza di contatto.

D: In che modo le vibrazioni influiscono sulla scelta della terminazione del connettore?

R: L'IDC è di gran lunga superiore per gli ambienti ad alte vibrazioni. Il giunto saldato a freddo e a tenuta di gas rimane sicuro anche sotto costante shock meccanico. I terminali a vite sono vulnerabili alle vibrazioni; le viti possono lentamente ritirarsi nel tempo a meno che non siano fissate con frenafiletti chimici o sistemi di tensionamento specializzati.

D: Quali tipi di cavi e fili sono compatibili con le terminazioni IDC e con quelle a vite?

R: L'IDC richiede il rigoroso rispetto della durezza dell'isolamento specifica ed è ideale per cavi piatti, a nastro e modulari. I terminali a vite sono molto più indulgenti. Accettano diversi tipi di cavi, materiali isolanti e diametri discreti, a condizione che soddisfino i limiti di sezione trasversale minima e massima della morsettiera.
