D: Qual è il requisito del test di durata per il connettore della serie M2532?
R: Il connettore accoppiato dovrà completare 50 cicli di accoppiamento/disaccoppiamento a una velocità massima di 10 cicli al minuto prima dei test ambientali. Dopo il test, la resistenza massima del contatto non deve superare i 10 mΩ.
D: Qual è il requisito di aumento della temperatura del connettore M2532?
R: Con il connettore completamente accoppiato, far passare la corrente nominale massima e misurare l'aumento della temperatura di contatto. L'aumento di temperatura massimo consentito è di 30°C.
D: Qual è il requisito del test di vibrazione per il connettore della serie M2532?
R: Il connettore accoppiato viene testato con 1 A CC applicata. La frequenza di prova varia da 50 a 1000 Hz entro 10 minuti, 3 ore per ciascun asse X/Y/Z. Il cavo dovrà essere fissato durante la prova.
Requisiti dopo il test: nessun danno estetico; resistenza di contatto ≤10mΩ; discontinuità ≤1 microsecondo max.
D: Qual è il requisito del test di resistenza all'acqua per il connettore della serie M2532?
R: Il connettore viene posizionato in una camera di prova per il test ciclico di spruzzo d'acqua.
- Doccia ON: 20 minuti a temperatura ambiente
- Doccia OFF: 40 minuti a 100°C
- Totale 48 cicli.
Criteri di superamento: nessun danno all'aspetto; resistenza di contatto ≤10mΩ.
D: Qual è il requisito del test di umidità per il connettore della serie M2532?
R: I connettori completamente accoppiati sono esposti a una temperatura di 85±2°C, 90~95% di umidità relativa per 500 ore.
Criteri di accettazione: Nessun danno estetico; resistenza di contatto ≤10mΩ.

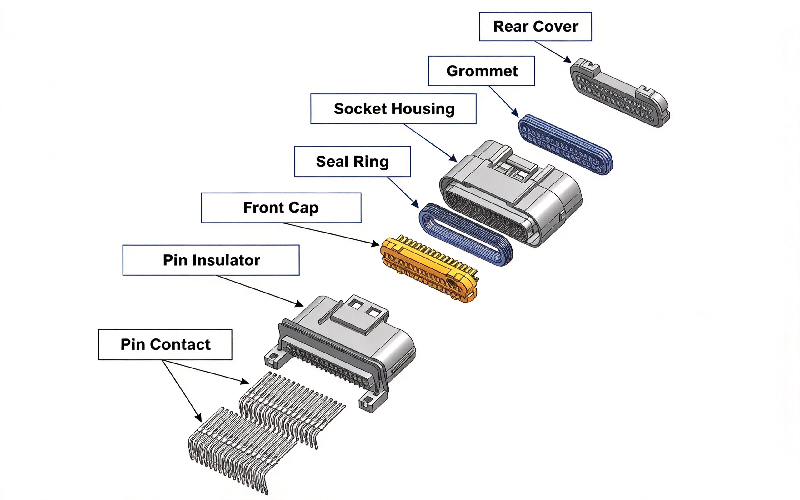

Q1: Qual è il design di tenuta dei connettori della serie M2532?
A1: M2532 adotta una sigillatura integrata all'interno della cavità sigillata, che offre prestazioni di impermeabilità stabili e affidabili.
D: Quale numero di pin e colori dell'alloggiamento sono disponibili per i connettori della serie M2532?
R: La serie M2532 offre molteplici opzioni di pin a doppia fila: 2×9, 2×13, 2×16, 2×17, 2×20. Sono disponibili due colori di custodia: nero (suffisso -B) e grigio (suffisso -G).
D: Quali raccomandazioni fornisce HRB ai produttori di cablaggi durante l'assemblaggio dei connettori M2532?
UN:

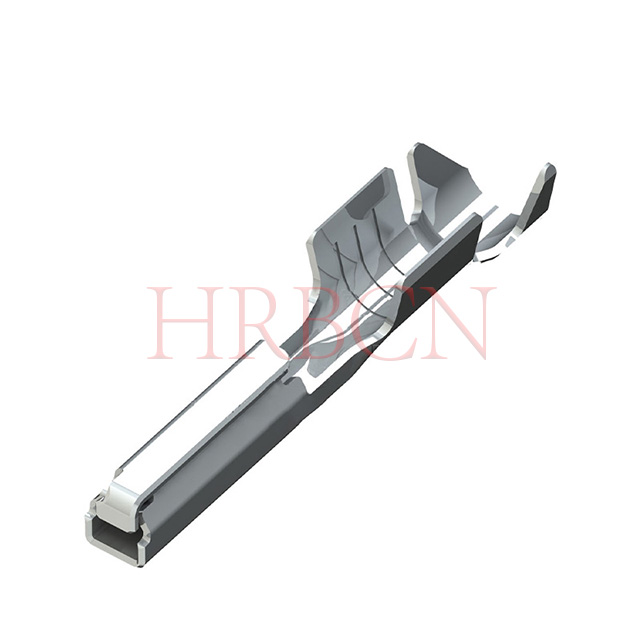

1. La sezione del filo e le specifiche di crimpatura del terminale devono corrispondere correttamente.
2. Verificare le corrette posizioni della cavità funzionale prima del montaggio per evitare disallineamenti.
3. Tenere i terminali e i connettori lontani da lubrificanti, solventi e altri contaminanti dannosi durante il montaggio.
4. Raschiare e separare i cavi terminali e i connettori rilavorati; NON dovranno essere prodotti semilavorati e connettori rilavorati
riutilizzato.
D: Quali consigli dare ai produttori OEM quando si utilizzano connettori M2532?
UN:
1. Durante l'assemblaggio del cablaggio completo, evitare di toccare o danneggiare le guarnizioni e gli anelli di tenuta.
2. Prevenire le collisioni tra connettori e altri componenti durante l'assemblaggio.
Q2: Qual è la funzione di individuare i post sull'intestazione PCB?
R2: I perni di posizionamento aiutano a ridurre le oscillazioni e lo spostamento dopo l'assemblaggio del PCB, migliorando notevolmente la stabilità complessiva del connettore.

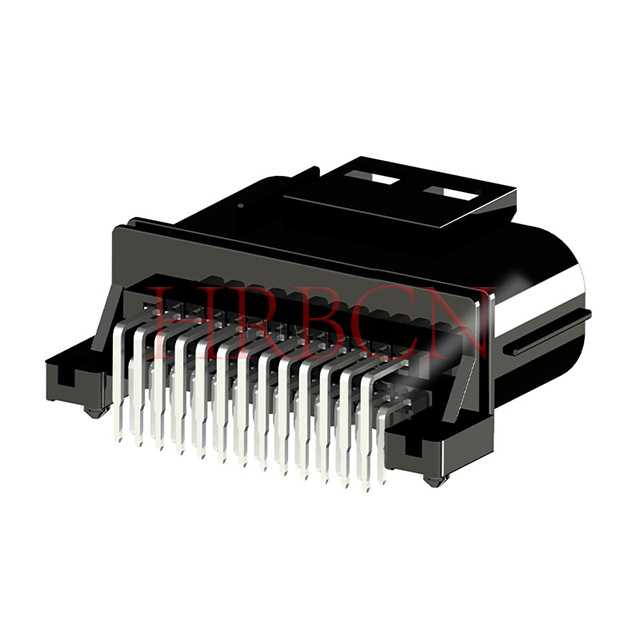

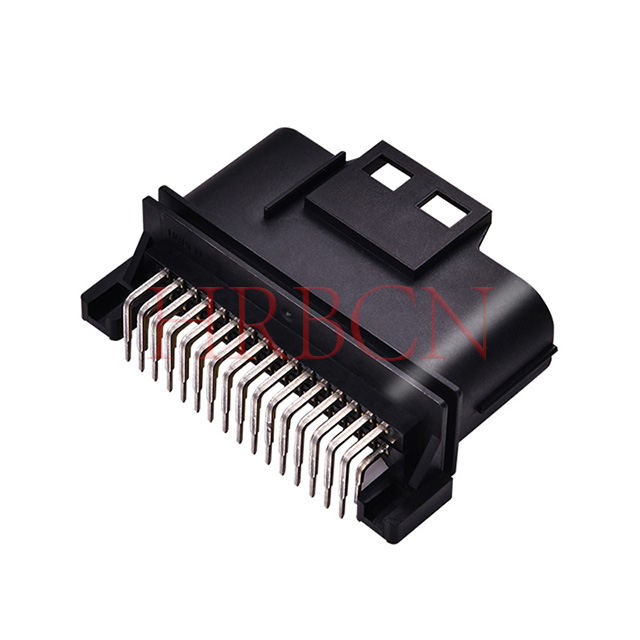

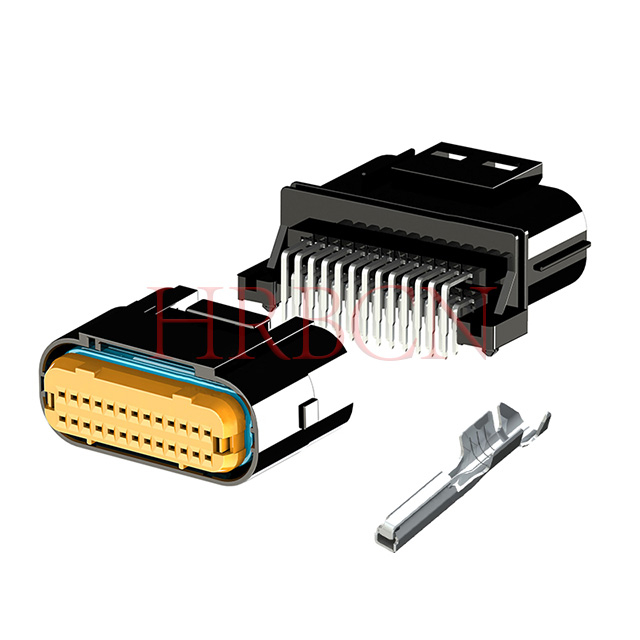

D: Come accoppiare il connettore lato cavo M2532 con l'intestazione PCB M2531R?
R: Allinea le caratteristiche di codifica di M2532 e M2531R. Inserire parallelamente a una velocità costante finché non si vede il fermo principale completamente innestato e si sente un clic. Ciò conferma che l'accoppiamento cavo-scheda è stato completato.
