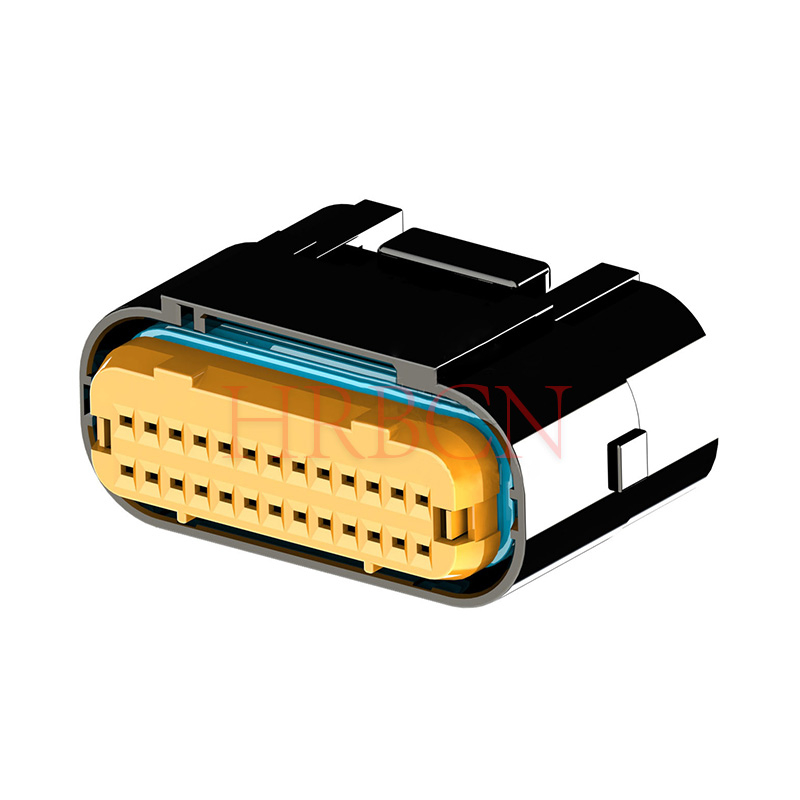

Alloggiamento per prese per connettori impermeabili automobilistici con passo da 2,5 mm

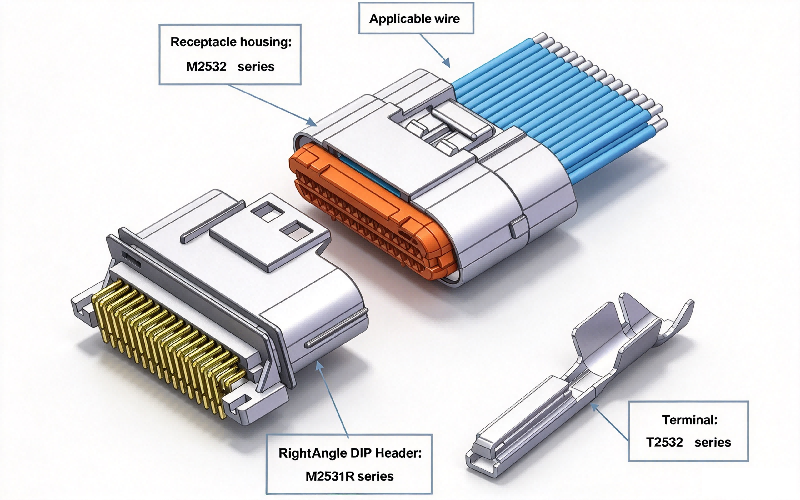

La maggior parte dei connettori impermeabili industriali sono sovradimensionati, difficili da assemblare e costosi. Il connettore impermeabile cavo-scheda ad angolo retto con passo da 2,5 mm HRB (modello M2532/M2531R) è sviluppato come soluzione di interconnessione impermeabile di dimensioni ridotte e a basso costo per sistemi elettrici automobilistici ed esterni.

Con grado di impermeabilità e antipolvere IP67, guarnizione in gomma solida e doppio meccanismo di bloccaggio, garantisce tenuta stabile e prestazioni anti-allentamento in caso di vibrazioni, umidità e fluttuazioni di temperatura. Numerosi numeri di pin da 2×9 a 2×20 soddisfano esigenze di cablaggio diversificate di telecamere automobilistiche, batterie di veicoli, veicoli elettrici a due ruote e macchinari per esterni.

Definizione P/N

M2532-2xN-B

     ①       ② ③

①: numero di serie dell'articolo HRB

②: Numero di birilli per fila: 9/13/16/17/20

③: HSG Colore: B: nero

Caratteristiche principali

• Grado di impermeabilità IP67 conforme alla norma IEC 60529, completamente resistente alla polvere e all'acqua

• Anello di tenuta in gomma piena integrato, filo affidabile e tenuta sul lato di accoppiamento

• Terminali stagnati in bronzo fosforoso a doppia molla, bassa resistenza di contatto stabile

• Design a doppio blocco: blocco alloggiamento-terminale + blocco alloggiamento interno, anticaduta durante le vibrazioni

• Intestazione PCB compatta ad angolo retto, consente di risparmiare spazio di installazione interna dell'apparecchiatura

• Ampio intervallo di temperature: -40℃ ~ +125℃, adatta alle condizioni di lavoro difficili del veicolo

• Opzioni multiple di pin: 2×9, 2×13, 2×16, 2×17, 2×20 posizioni

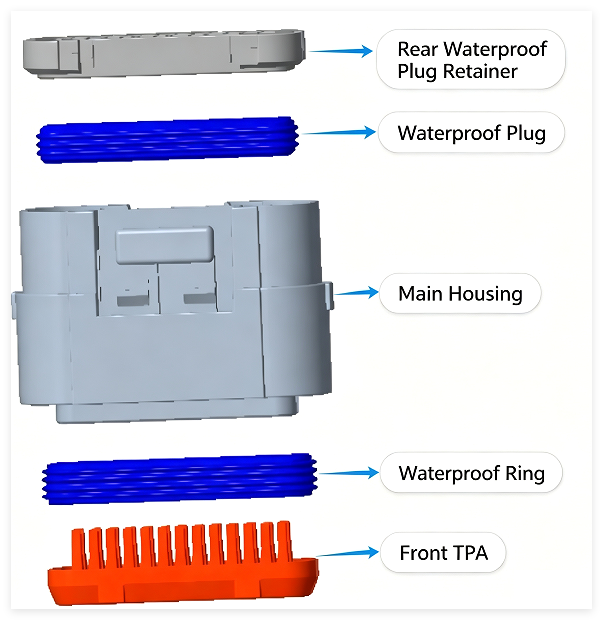

Vista esplosa

Questa vista esplosa mostra l'assemblaggio completo del connettore impermeabile HRB M2532. Adottando la sigillatura multistrato e il bloccaggio del terminale secondario TPA anteriore, offre prestazioni IP67 affidabili contro vibrazioni, umidità e polvere per applicazioni industriali difficili e nuove energie.

Scenari applicativi

• Collegamento impermeabile della batteria integrata del veicolo elettrico

• Cablaggio interno moto elettrica

• Cablaggio impermeabile per fotocamera integrata nel settore automobilistico

• Monitoraggio esterno e apparecchiature elettriche impermeabili esterne

• Cablaggio per ambienti umidi di piccoli macchinari industriali
