Connettore IDC RAST 2.5 con tecnologia IDT | Connettore HRB M723X

Condividi su:

Connettore IDC RAST 2.5 con tecnologia IDT | Connettore HRB M723X

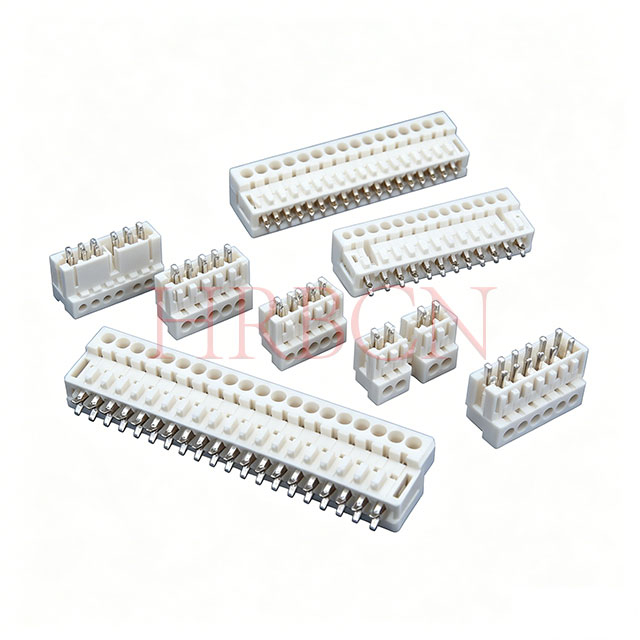

Le serie HRB M723X sono Connettori IDC RAST 2.5 con avanzato IDT (tecnologia di spostamento dell'isolamento) progettato per connessioni cavo-scheda affidabili. Questi connettori sono dotati di passo da 2,5 mm, polarizzazione e strutture di bloccaggio PCB per evitare accoppiamenti errati e garantire prestazioni stabili. Ampiamente utilizzati negli elettrodomestici, nell'elettronica automobilistica, nei controlli industriali e nei dispositivi intelligenti, supportano un assemblaggio rapido senza spelatura o crimpatura, migliorano l'efficienza produttiva e sono conformi agli standard UL, cUL, VDE, RoHS, REACH e altri standard globali.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
M723X
marchio prodotto:
HRB
Codice Prodotto:
8536909000

Descrizione della codifica HRB e interfaccia di accoppiamento

Serie	Pos. NO.	Contatta il passo	Descrizione	Accoppiamento con

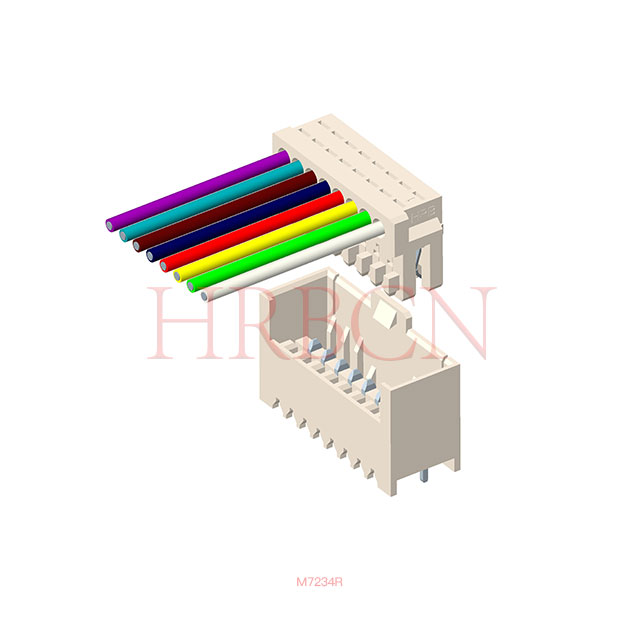

M7234	2-20 pin	2,5 mm	Connettore RAST 2.5 per accoppiamento indiretto, tecnologia a spostamento di isolante (IDT), per conduttori singoli	M7230 M7268

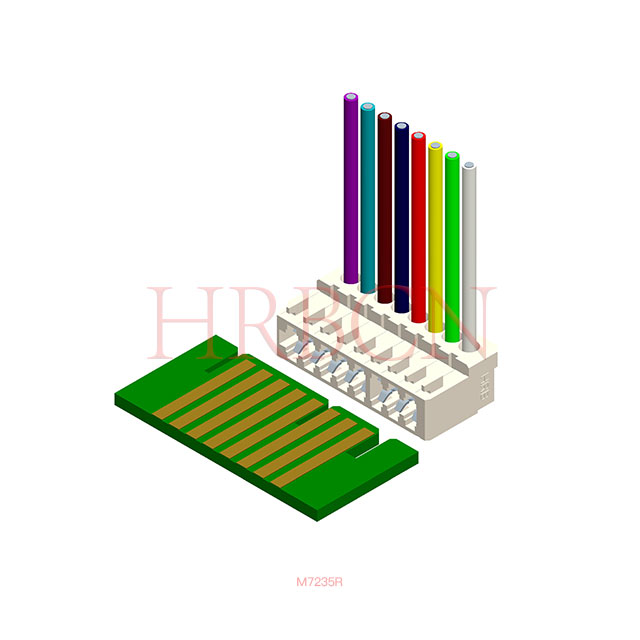

M7235	2-20 pin	2,5 mm	Connettore RAST 2.5 per accoppiamento diretto, isolamento tecnologia di spostamento (IDT), in alternativa con o senza nervatura di codifica e lati chiusi, per conduttori singoli	PCB

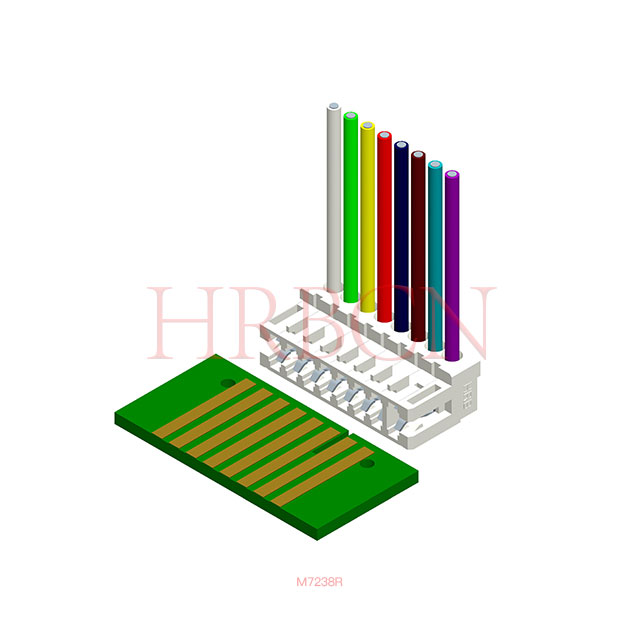

M7238	2-20 pin	2,5 mm	Connettore RAST 2.5 per accoppiamento diretto, isolamento tecnologia di spostamento (IDT), con bloccaggio circuito stampato tramite puntali di bloccaggio, in alternativa con o senza linguetta di calettamento, per conduttori singoli, senza lato chiuso.	PCB

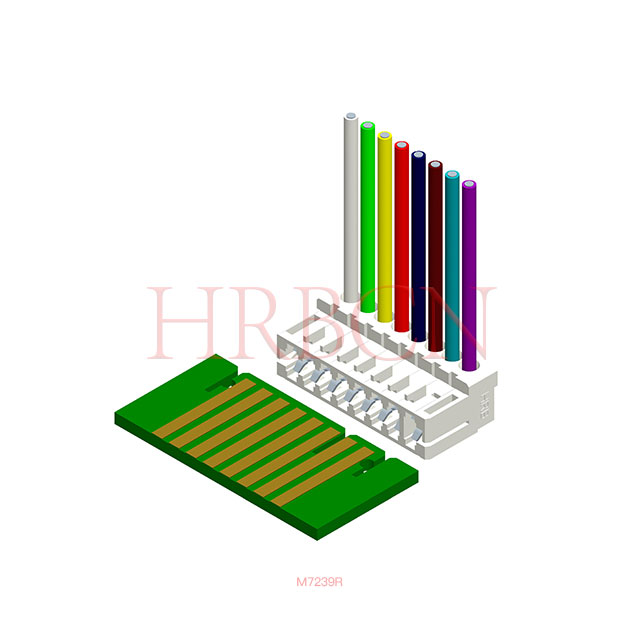

M7239	2-20 pin	2,5 mm	Connettore RAST 2.5 per accoppiamento diretto, isolamento tecnologia di spostamento (IDT), con bloccaggio circuito stampato tramite puntali di bloccaggio, in alternativa con o senza linguetta di calettamento, per conduttori singoli, con lato chiuso.	PCB

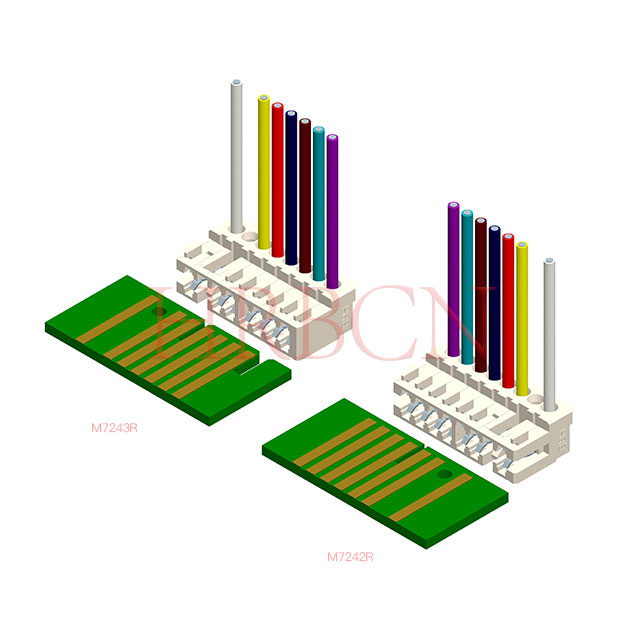

M7242	2-20 pin	2,5 mm	Connettore RAST 2.5 per accoppiamento diretto e indiretto, tecnologia a spostamento di isolante (IDT), con bloccaggio interno, per conduttori singoli, senza lato chiuso.	PCB
M7243	2-20 pin	2,5 mm	Connettore RAST 2.5 per accoppiamento diretto e indiretto, tecnologia a spostamento di isolante (IDT), con bloccaggio interno, per conduttori singoli, con lato chiuso.	PCB

Vantaggi della tecnologia IDC

Terminazione del cavo veloce ed efficiente
Errori di assemblaggio ridotti
Contatto elettrico stabile e affidabile
Progettazione semplificata del cablaggio
Costi di manodopera e di produzione inferiori
Consistenza della connessione migliorata
Elevata durabilità durante il trasporto e l'installazione

Caratteristiche del prodotto

Interfaccia standardizzata RAST 2.5
Terminazione del cavo IDT affidabile
Design compatto cavo-scheda
Opzioni di bloccaggio e polarizzazione sicure
Assemblaggio veloce e costi di manodopera ridotti
Prestazioni elettriche stabili
Configurazioni di codifica flessibili
Adatto per la produzione automatizzata

Conformità

Direttiva RoHS UE (UE) 2015/863 che modifica l'allegato II della direttiva 2011/65/UE
Direttiva sui veicoli fuori uso (2000/53/CE)
AfPS GS 2019: 01 PAK-Idrocarburi policiclici aromatici (IPA)
Regolamento Europeo POP (UE) 2019/1021
Regolamento Europeo POP (UE) 2024/2570
Regolamento Europeo POP (UE) 2025/718
Regolamento Europeo POP (UE) 2023/1608
Regolamento Europeo POP (UE) 2019/1021
Regolamento Europeo POP (UE) 2025/843
Regolamento Europeo POP (UE) 2025/1930
Regolamento (CE) Np 1907/2006 relativo al REACHUS California Proposition 65

Certificati di prodotto

Approvazioni e certificazioni di sicurezza: VDE, UL, cUL

Grado di infiammabilità UL: UL 94V-0

Applicazioni tipiche

Elettrodomestici e lavatrici
Sistemi di controllo industriale
Moduli elettronici automobilistici
Dispositivi domestici intelligenti
Apparecchiature di alimentazione
Sistemi di elettrodomestici commerciali
Attrezzature per l'automazione dell'ufficio
Dispositivi di comunicazione e di rete

D: Perché scegliere RAST 2.5 e RAST 5.0?

A: Flessibilità Dual Pitch: RAST 2.5 per potenza compatta, da bassa a media; RAST 5.0 per applicazioni robuste e ad alta corrente.

Alta efficienza: i connettori HRB sono dotati di terminazione IDC che elimina la spelatura e la crimpatura dei cavi, riducendo i tempi di assemblaggio di oltre il 50% per le linee automatizzate.

Affidabilità comprovata: il design del contatto a 4 punti, la conformità al filo incandescente e il bloccaggio positivo garantiscono prestazioni a lungo termine in condizioni estreme.

Standardizzazione globale: intercambiabile con connettori conformi RAST dei principali produttori, riducendo i rischi della catena di fornitura.

Dai dispositivi domestici intelligenti compatti ai macchinari industriali pesanti, i connettori RAST 2.5 e RAST 5.0 offrono versatilità, affidabilità ed efficienza dei costi senza pari per la progettazione elettronica moderna.

D: Qual è la differenza tra i connettori RAST 2.5 e RAST 5.0?

R: La differenza principale sta nella dimensione del campo e nella corrente nominale. RAST 2.5 adotta un passo compatto da 2,5 mm per un risparmio di spazio e una connessione di potenza da bassa a media; RAST 5.0 presenta un passo di 5,0 mm, adatto per applicazioni ad alta corrente e alta potenza. Entrambi seguono una struttura unificata standard di settore con un design di accoppiamento e bloccaggio infallibile.

D: Quali sono i principali scenari applicativi dei connettori della serie RAST?

R: Sono ampiamente utilizzati negli elettrodomestici, nei dispositivi domestici intelligenti, nei sistemi HVAC, nell'automazione degli edifici, nell'elettronica per interni automobilistici, nei pannelli di controllo industriali e nelle apparecchiature di alimentazione, coprendo le esigenze di connessione cavo-scheda, scheda-scheda e cavo-filo.

D: I connettori RAST sono resistenti alle alte temperature e alle vibrazioni?

R: Sicuramente. La serie adotta materiali isolanti di alta qualità e un design strutturale ottimizzato, con eccellente tolleranza alla temperatura e prestazioni antivibranti, stabili per il funzionamento a lungo termine in ambienti di lavoro difficili domestici, HVAC e automobilistici.

D: La serie HRB RAST supporta la terminazione IDC?

R: Sì. I connettori HRB RAST 2.5 e RAST 5.0 supportano la tecnologia di terminazione IDC professionale, che omette le procedure di spelatura e crimpatura dei cavi, migliorando notevolmente l'efficienza produttiva e adattandosi alle linee di assemblaggio di massa automatizzate.

D: RAST 2.5 e RAST 5.0 hanno la funzione anti-inserimento errato?

R: Sì. La polarizzazione incorporata e la struttura di codifica prevengono efficacemente l'accoppiamento errato. Dotato di meccanismo di bloccaggio sicuro per evitare connessioni allentate causate da vibrazioni, garantendo stabilità e sicurezza della connessione.

D: La serie HRB RAST può sostituire i connettori standard convenzionali?

R: Sì. HRB RAST 2.5 e RAST 5.0 seguono dimensioni e specifiche di installazione standard universali del settore, con buona compatibilità, che possono sostituire perfettamente i componenti di interconnessione standard convenzionali e ridurre i costi di approvvigionamento.

D: Quali metodi di cablaggio sono disponibili per i connettori RAST?

R: Supporta la connessione a spostamento di isolante IDC e i tradizionali metodi di cablaggio a crimpare, flessibile per diversi processi di produzione, sono entrambi applicabili l'assemblaggio manuale e le linee di assemblaggio automatiche.

D: Qual è il metodo di confezionamento del connettore IDC RAST 2.5 M723X?

R: I connettori IDC M723X RAST 2.5 sono forniti in tubi di plastica (imballaggio standard) per proteggere i pin e garantire una facile movimentazione. Ogni tubo contiene una quantità prestabilita e i tubi sono imballati esternamente in cartoni ondulati per una spedizione internazionale sicura. Per l'assemblaggio SMT automatizzato, su richiesta è disponibile l'imballaggio in nastro e bobina. Tutti gli imballaggi sono conformi agli standard di esportazione e riducono al minimo i danni durante il trasporto.
