Connettore IDC RAST 2.5 con tecnologia IDT | Connettore HRB M728X

Condividi su:

Connettore IDC RAST 2.5 con tecnologia IDT | Connettore HRB M728X

I connettori IDC HRB M728X RAST 2.5 sono progettati per connessioni cavo-scheda compatte e affidabili in elettrodomestici, elettronica industriale e sistemi di controllo intelligenti.
Dotata dell'avanzata tecnologia di spostamento dell'isolamento (IDT), la serie M728X consente una terminazione dei cavi rapida ed efficiente senza spellatura o crimpatura, contribuendo a ridurre i tempi di assemblaggio e a migliorare l'uniformità della produzione.
Con strutture di codifica RAST 2.5 standardizzate e meccanismi di bloccaggio sicuri, questi connettori prevengono efficacemente l'accoppiamento errato e garantiscono prestazioni elettriche stabili in applicazioni impegnative.
Il design compatto, la trasmissione affidabile del segnale e le opzioni di codifica flessibili rendono i connettori HRB RAST 2.5 ideali per i moderni sistemi elettronici che richiedono soluzioni di connettività sicure, durevoli e salvaspazio.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
M728X
marchio prodotto:
HRB
Codice Prodotto:
8536909000

Descrizione della codifica HRB e interfaccia di accoppiamento

Serie	Pos. NO.	Contatta il passo	Descrizione	Accoppiamento con

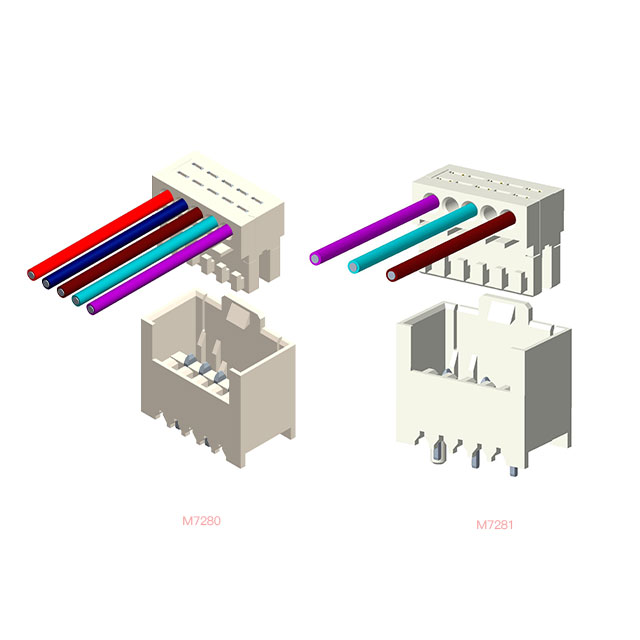

M7280	2-20 pin	2,5 mm	Connettore RAST 2.5 per accoppiamento indiretto, isolamento tecnologia di spostamento (IDT), con nervatura di calettamento	M7230 M7268
M7281	3-19 pin	5,0 mm	Connettore RAST 2.5 per accoppiamento indiretto, isolamento tecnologia di spostamento (IDT), con nervatura di calettamento	M7264

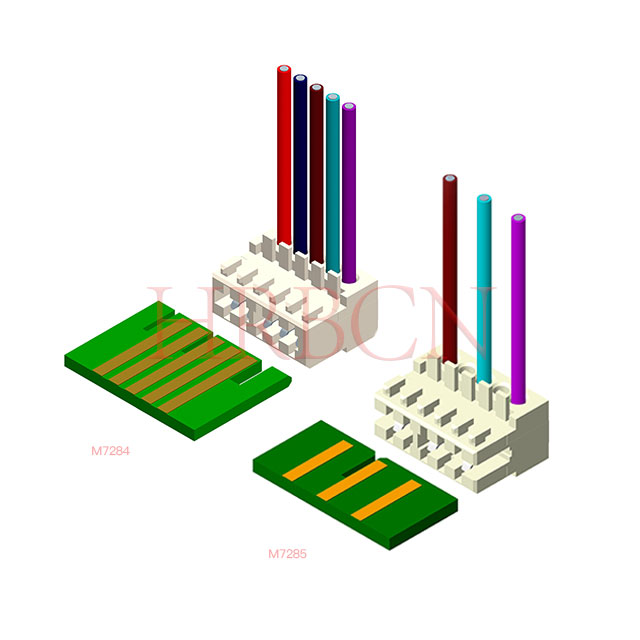

M7284	2-20 pin	2,5 mm	Connettore RAST 2.5 per accoppiamento diretto, tecnologia a spostamento di isolante (IDT), in alternativa con o senza nervatura di codifica e lati chiusi, per conduttori singoli	PCB
M7285	3-19 pin	5,0 mm	Connettore RAST 2.5 per accoppiamento diretto, tecnologia a spostamento di isolante (IDT), in alternativa con o senza nervatura di codifica e lati chiusi, per conduttori singoli	PCB

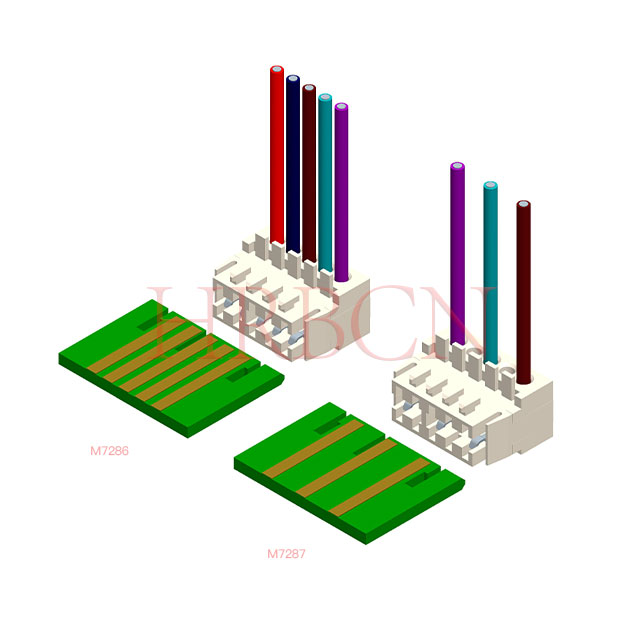

M7286	2-20 pin	2,5 mm	Connettore RAST 2.5 per accoppiamento diretto, tecnologia a spostamento di isolante (IDT), con bloccaggio su circuito stampato mediante ganci di bloccaggio laterali, con nervatura di calettatura, per conduttori singoli.	PCB
M7287	3-19 pin	5,0 mm	Connettore RAST 2.5 per accoppiamento diretto, tecnologia a spostamento di isolante (IDT), con bloccaggio su circuito stampato mediante ganci di bloccaggio laterali, con nervatura di codifica, per conduttori singoli	PCB

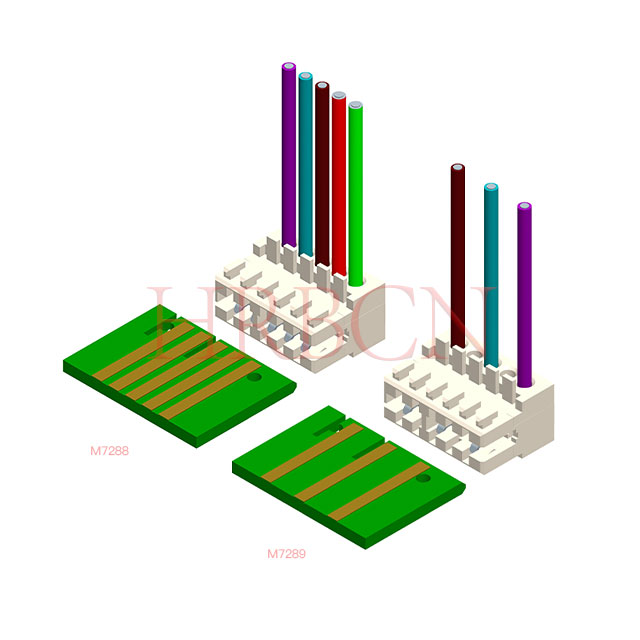

M7288	2-20 pin	2,5 mm	Connettore RAST 2.5 per accoppiamento diretto, tecnologia a spostamento di isolante (IDT), con bloccaggio sul circuito stampato mediante ganci di bloccaggio, in alternativa con o senza nervatura di codifica e lati chiusi, per conduttori singoli	PCB
M7289	3-19 pin	5,0 mm	Connettore RAST 2.5 per accoppiamento diretto, tecnologia a spostamento di isolante (IDT), con bloccaggio sul circuito stampato mediante ganci di bloccaggio, in alternativa con o senza nervatura di codifica e lati chiusi, per conduttori singoli	PCB

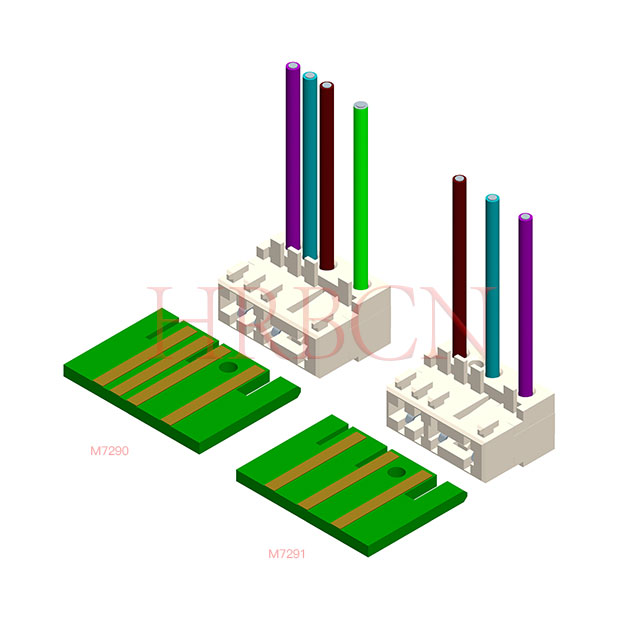

M7290	2-20 pin	2,5 mm	Connettore RAST 2.5 per accoppiamento diretto, tecnologia a spostamento di isolante (IDT), con bloccaggio sul circuito stampato mediante ganci di bloccaggio, in alternativa con o senza nervatura di codifica e lati chiusi, per conduttori singoli	PCB
M7291	3-19 pin	5,0 mm	Connettore RAST 2.5 per accoppiamento diretto, tecnologia a spostamento di isolante (IDT), con bloccaggio sul circuito stampato mediante ganci di bloccaggio, in alternativa con o senza nervatura di codifica e lati chiusi, per conduttori singoli	PCB

Vantaggi della tecnologia IDC

Terminazione del cavo veloce ed efficiente
Errori di assemblaggio ridotti
Contatto elettrico stabile e affidabile
Progettazione semplificata del cablaggio
Costi di manodopera e di produzione inferiori
Consistenza della connessione migliorata
Elevata durabilità durante il trasporto e l'installazione

Caratteristiche del prodotto

Interfaccia standardizzata RAST 2.5
Terminazione del cavo IDT affidabile
Design compatto cavo-scheda
Opzioni di bloccaggio e polarizzazione sicure
Assemblaggio veloce e costi di manodopera ridotti
Prestazioni elettriche stabili
Configurazioni di codifica flessibili
Adatto per la produzione automatizzata

Conformità

Direttiva RoHS UE (UE) 2015/863 che modifica l'allegato II della direttiva 2011/65/UE
Direttiva sui veicoli fuori uso (2000/53/CE)
AfPS GS 2019: 01 PAK-Idrocarburi policiclici aromatici (IPA)
Regolamento Europeo POP (UE) 2019/1021
Regolamento Europeo POP (UE) 2024/2570
Regolamento Europeo POP (UE) 2025/718
Regolamento Europeo POP (UE) 2023/1608
Regolamento Europeo POP (UE) 2019/1021
Regolamento Europeo POP (UE) 2025/843
Regolamento Europeo POP (UE) 2025/1930
Regolamento (CE) Np 1907/2006 relativo al REACHUS California Proposition 65

Certificati di prodotto

Approvazioni e certificazioni di sicurezza: VDE, UL, cUL

Grado di infiammabilità UL: UL 94V-0

Applicazioni tipiche

Elettrodomestici e lavatrici
Sistemi di controllo industriale
Moduli elettronici automobilistici
Dispositivi domestici intelligenti
Apparecchiature di alimentazione
Sistemi di elettrodomestici commerciali
Attrezzature per l'automazione dell'ufficio
Dispositivi di comunicazione e di rete

D: Perché scegliere RAST 2.5 e RAST 5.0?

A: Flessibilità Dual Pitch: RAST 2.5 per potenza compatta, da bassa a media; RAST 5.0 per applicazioni robuste e ad alta corrente.

Alta efficienza: i connettori HRB sono dotati di terminazione IDC che elimina la spelatura e la crimpatura dei cavi, riducendo i tempi di assemblaggio di oltre il 50% per le linee automatizzate.

Affidabilità comprovata: il design del contatto a 4 punti, la conformità al filo incandescente e il bloccaggio positivo garantiscono prestazioni a lungo termine in condizioni estreme.

Standardizzazione globale: intercambiabile con connettori conformi RAST dei principali produttori, riducendo i rischi della catena di fornitura.

Dai dispositivi domestici intelligenti compatti ai macchinari industriali pesanti, i connettori RAST 2.5 e RAST 5.0 offrono versatilità, affidabilità ed efficienza dei costi senza pari per la progettazione elettronica moderna.

D: Qual è la differenza tra i connettori RAST 2.5 e RAST 5.0?

R: La differenza principale sta nella dimensione del campo e nella corrente nominale. RAST 2.5 adotta un passo compatto da 2,5 mm per un risparmio di spazio e una connessione di potenza da bassa a media; RAST 5.0 presenta un passo di 5,0 mm, adatto per applicazioni ad alta corrente e alta potenza. Entrambi seguono una struttura unificata standard di settore con un design di accoppiamento e bloccaggio infallibile.

D: Quali sono i principali scenari applicativi dei connettori della serie RAST?

R: Sono ampiamente utilizzati negli elettrodomestici, nei dispositivi domestici intelligenti, nei sistemi HVAC, nell'automazione degli edifici, nell'elettronica per interni automobilistici, nei pannelli di controllo industriali e nelle apparecchiature di alimentazione, coprendo le esigenze di connessione cavo-scheda, scheda-scheda e cavo-filo.

D: I connettori RAST sono resistenti alle alte temperature e alle vibrazioni?

R: Sicuramente. La serie adotta materiali isolanti di alta qualità e un design strutturale ottimizzato, con eccellente tolleranza alla temperatura e prestazioni antivibranti, stabili per il funzionamento a lungo termine in ambienti di lavoro difficili domestici, HVAC e automobilistici.

D: La serie HRB RAST supporta la terminazione IDC?

R: Sì. I connettori HRB RAST 2.5 e RAST 5.0 supportano la tecnologia di terminazione IDC professionale, che omette le procedure di spelatura e crimpatura dei cavi, migliorando notevolmente l'efficienza produttiva e adattandosi alle linee di assemblaggio di massa automatizzate.

D: RAST 2.5 e RAST 5.0 hanno la funzione anti-inserimento errato?

R: Sì. La polarizzazione incorporata e la struttura di codifica prevengono efficacemente l'accoppiamento errato. Dotato di meccanismo di bloccaggio sicuro per evitare connessioni allentate causate da vibrazioni, garantendo stabilità e sicurezza della connessione.

D: La serie HRB RAST può sostituire i connettori standard convenzionali?

R: Sì. HRB RAST 2.5 e RAST 5.0 seguono dimensioni e specifiche di installazione standard universali del settore, con buona compatibilità, che possono sostituire perfettamente i componenti di interconnessione standard convenzionali e ridurre i costi di approvvigionamento.

D: Quali metodi di cablaggio sono disponibili per i connettori RAST?

R: Supporta la connessione a spostamento di isolante IDC e i tradizionali metodi di cablaggio a crimpare, flessibile per diversi processi di produzione, sono entrambi applicabili l'assemblaggio manuale e le linee di assemblaggio automatiche.

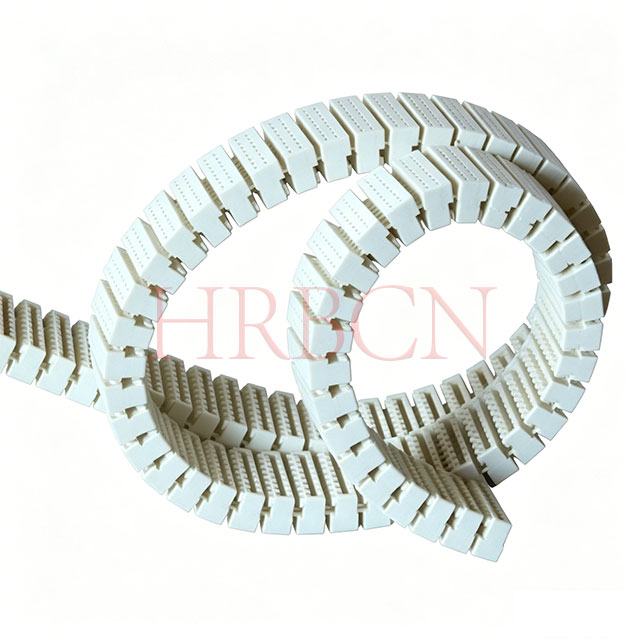

D: Qual è il metodo di confezionamento del connettore IDC RAST 2.5 M728X?

R: I nostri connettori IDC RAST 2.5 adottano un imballaggio in bobina standard adatto al montaggio SMT automatico.
