RAST 2.5 DIP Pin Header Passo contatto verticale 5,0 mm

M7264-X-XXXX-2B
Questa intestazione pin DIP verticale serie RAST 2.5 presenta a Passo dei contatti di 5,0 mm, progettato rigorosamente secondo lo standard industriale RAST 2.5. Costruito con un design con chiave infallibile e montanti di posizionamento, impedisce l'accoppiamento errato e garantisce una connessione di bloccaggio sicura.
Adottando un alloggiamento PA66 UL94V-0 resistente alle alte temperature e terminali in ottone stagnato, offre prestazioni elettriche stabili, eccellente isolamento e ritardante di fiamma. Supporta l'abbinamento del cablaggio IDC, ideale per la connessione scheda-cavo in elettrodomestici, elettronica automobilistica e apparecchiature di controllo industriale. Conforme a RoHS, REACH e alle relative certificazioni di sicurezza per applicazioni elettriche industriali e domestiche.
Stato di disponibilità:
Quantità:
Richiesta Aggiungere al carrello

  • M7264-X-XXXX-2B

  • HRB

  • 8536909000

Definizione P/N

M7264XXXXX2B-​-​-​

   ①       ②     ③

①:  numero di serie dell'articolo HRB

②: Numero di pin: 2-10

③: Digitazione: 0000-9999


Per quanto riguarda le intestazioni pin della serie M7264, di seguito sono elencati esempi di configurazioni di codifica. Altre opzioni di codifica standard sono disponibili su richiesta. Si prega di contattare le vendite HRB per ulteriori dettagli.


Numero di pin

(2-10 pin)

Codice HRB

Esempi di chiavi

 SPQ(pezzi) Dimensioni cartone (cm) Passo (mm)
2

M7264-2-0000-2B

M7264-2-0001-2B

M7264-2-0002-2B

ecc.

 4800 33×30×27 5.0
3

M7264-3-0000-2B

M7264-3-0003-2B

M7264-3-0005-2B

ecc.

 3000
 33×30×27 5.0

Parametri tecnici

  • Corrente nominale: 6 A CA, CC max.

  • Tensione nominale: 250 V CA, CC

  • Temperatura operativa: -40 ℃ ~ + 120 ℃

  • Resistenza di contatto: 10 mΩ max.

  • Resistenza di isolamento: 1000 mΩ min.

  • Tensione di resistenza: 2800 V CA/minuto

  • Materiale: Custodia: Nylon66 UL94V-0;  Terminale: ottone, stagnato.

  • GWT: 750 ℃ ​​IEC-60335-1

Parti accoppiate

IDC serie HRB M7281

M7281-N

IDC serie HRB M7270

M7270

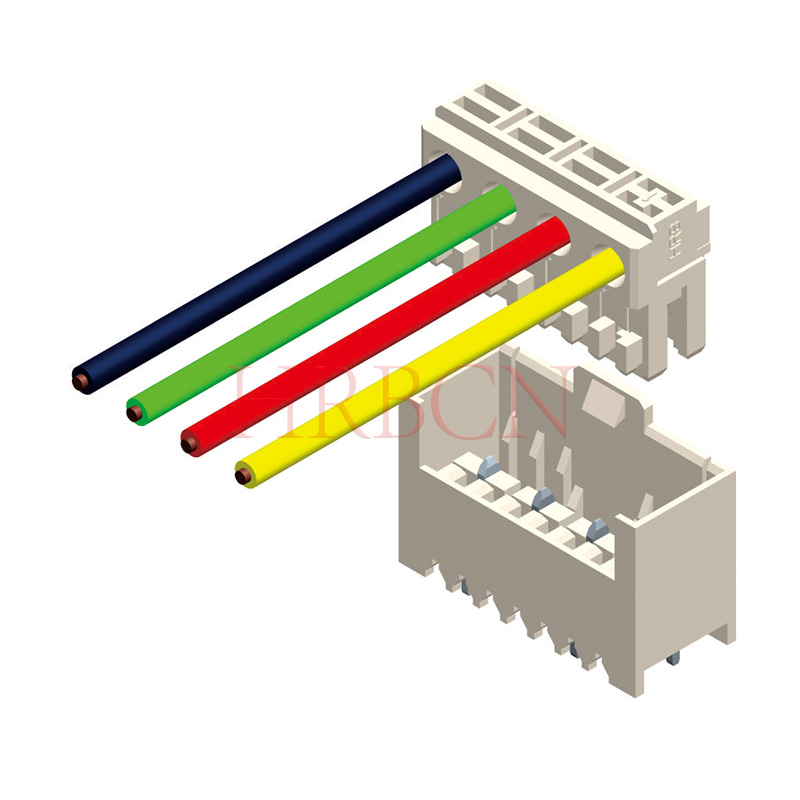

IDC serie HRB M7260

M7260



Conformità

  • Direttiva RoHS UE (UE) 2015/863 che modifica l'allegato II della direttiva 2011/65/UE

  • Direttiva sui veicoli fuori uso (2000/53/CE)

  • AfPS GS 2019: 01 PAK-Idrocarburi policiclici aromatici (IPA)

  • Regolamento Europeo POP (UE) 2019/1021

  • Regolamento Europeo POP (UE) 2024/2570

  • Regolamento Europeo POP (UE) 2025/718

  • Regolamento Europeo POP (UE) 2023/1608

  • Regolamento Europeo POP (UE) 2019/1021

  • Regolamento Europeo POP (UE) 2025/843

  • Regolamento Europeo POP (UE) 2025/1930

  • Regolamento (CE) Np 1907/2006 relativo al REACH

  • Proposta 65 della California statunitense

Certificati di prodotto

Approvazioni e certificazioni di sicurezza:  UL&cUL; VDE

Grado di infiammabilità UL: UL 94V-0


APPLICAZIONI DEL SISTEMA DI CONNETTORI HRB RAST2.5 E RAST5.0
  • <strong><span style=Applicazioni per lavatrici" />
  • <span style=Lavatrici commerciali" />
  • <span style=Connessione di alimentazione" />
  • <span style=Elettronica automobilistica" />

Quale tecnologia di connessione utilizza il connettore RAST 2.5?

Questo connettore RAST 2.5 utilizza la tecnologia professionale di spostamento dell'isolamento IDC per una terminazione del cavo rapida e affidabile.

Quali sono le specifiche del passo e dei pin di questo connettore IDC?

Questo connettore IDC presenta un passo standard di 2,5 mm e fornisce più configurazioni di pin per adattarsi a vari layout di cablaggio industriale.

Qual è la corrente e la tensione nominale di questo connettore IDC RAST 2.5?

Questo connettore IDC RAST 2.5 ha corrente e tensione nominali stabili per applicazioni di trasmissione di segnali e alimentazione industriale.

Questo connettore RAST 2.5 è adatto per l'assemblaggio automatico?

Sì, questo connettore RAST 2.5 supporta l'assemblaggio automatico, contribuendo a migliorare l'efficienza del cablaggio per la produzione di massa.

Questo connettore IDC ha funzioni antivibrazione e anti-mismating?

Questo connettore IDC è progettato con bloccaggio e polarizzazione per prevenire allentamenti e accoppiamenti errati in ambienti di lavoro difficili.

Quali standard ignifughi e di sicurezza soddisfa questo connettore cavo-scheda?

Questo connettore cavo-scheda utilizza materiale altamente ignifugo ed è conforme agli standard ambientali e di sicurezza industriale globali.

Quali gamme di cavi sono compatibili con questo connettore IDC RAST 2.5?

Questo connettore IDC RAST 2.5 corrisponde alle dimensioni dei cavi industriali comuni ed è ampiamente utilizzato nei sistemi di cablaggio standard.

Quali sono le applicazioni tipiche di questo connettore di alimentazione industriale?

Questo connettore di alimentazione industriale è ampiamente utilizzato nel controllo industriale, negli elettrodomestici, nei moduli di alimentazione e nelle apparecchiature di automazione.

Questo connettore IDC può sostituire i tradizionali connettori a crimpare?

Sì, questo connettore IDC elimina la spelatura e la crimpatura e può sostituire i connettori tradizionali per ridurre i costi di produzione.

Questo connettore RAST 2.5 è compatibile con le interfacce standard del settore?

Questo connettore RAST 2.5 segue gli standard industriali universali e ha una buona compatibilità con i sistemi di cablaggio tradizionali.
