Descrizione:
Il sistema di connettori filo-filo passo HRB 3.0 è costituito da alloggiamento del connettore e terminale a crimpare, generalmente in alloggiamento a crimpare maschio e femmina, terminali a crimpare maschio e femmina.

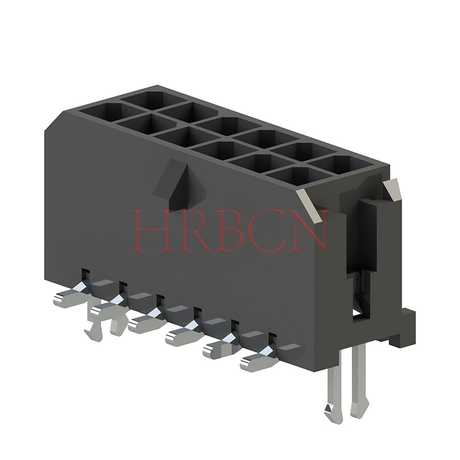

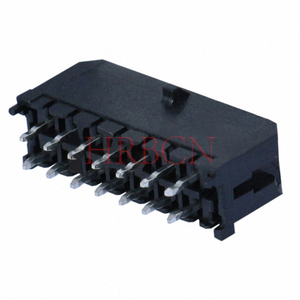

La serie M3045-SL-2×NB è un wafer elettrico con connettore pin header SMT, doppia fila con clip di ritenzione metallica a pressione per PCB , disponibile in circuiti multipli da 2 poli a 24 poli, stagnato e placcato oro per la selezione del cliente, accoppiato con la serie P3025-2×NBH (connettore filo-scheda).
parametri tecnici
1) Corrente nominale: 5 A CA, CC
2) Tensione nominale: 250 V CA, CC
3) Temperatura operativa: da -40ºC a +130ºC
4) Resistenza di contatto: 10 mΩ max
5) Resistenza di isolamento: 1000 MΩ min.
6) Tensione di resistenza: 1500 V CA/minuto
7) Materiale: Custodia: nylonUL66 UL94V-0
Perno: ottone, stagnato
8) Accoppiamento con: serie P3025
9) Requisito della forza di ritenzione dell'alloggiamento e del perno: 2,0 kg (min.)
Informazioni sull'ordine:
Connettore con intestazione verticale 3.0, passo da 3,00 mm, doppia fila, da 2 a 24 circuiti, con clip di fissaggio in metallo a pressione per PCB, connettore con intestazione PCB SMT in stagno, nero.
M3045-SL-2×N-B
① ② ③ ④ ⑤
①: Numero di serie del prodotto HRB
②: Intestazione verticale SMT (compatibile con montaggio superficiale). con clip di ritenzione metallica a pressione per PCB
③: numero della riga dell'intestazione del pin
④: numero di circuiti/poli per fila
⑤: Colore alloggiamento a crimpare: nero
| Parte n. | Dimensions | Parte n. | Dimensions | ||||||
| TIPO UL94V-0 | Circuiti | Dim: A | Oscura: B | Oscura: C | TIPO UL94V-0 | Circuiti | Dim: A | Oscura: B | Oscura: C |
| M3045-SL-2×1-B | 2 | / | 6.65 | 4.30 | M3045-SL-2×7-B | 14 | 18.00 | 24.65 | 22.30 |
| M3045-SL-2×2-B | 4 | 3.00 | 9.65 | 7.30 | M3045-SL-2×8-B | 16 | 21.00 | 27.65 | 25.30 |
| M3045-SL-2×3-B | 6 | 9.00 | 12.65 | 10.30 | M3045-SL-2×9-B | 18 | 24.00 | 30.65 | 28.30 |
| M3045-SL-2×4-B | 8 | 12.00 | 15.65 | 13.30 | M3045-SL-2×10-B | 20 | 27.00 | 33.65 | 31.30 |
| M3045-SL-2×5-B | 10 | 15.00 | 18.65 | 16.30 | M3045-SL-2×11-B | 22 | 30.00 | 36.65 | 34.30 |
| M3045-SL-2×6-B | 12 | 18.00 | 21.65 | 19.30 | M3045-SL-2×12-B | 24 | 33.00 | 39.65 | 37.30 |
| Parte n. | Poli | SPQ (Imballaggio: Vassoio) |
| M3045-SL-2×1-B | 2 | 200 |
| M3045-SL-2×2-B | 4 | 200 |
| M3045-SL-2×3-B | 6 | 200 |
| M3045-SL-2×4-B | 8 | 200 |
| M3045-SL-2×5-B | 10 | 200 |
| M3045-SL-2×6-B | 12 | 200 |
| M3045-SL-2×7-B | 14 | 200 |
| M3045-SL-2×8-B | 16 | 200 |
M3045-SL-2×9-B | 18 | 200 |
| M3045-SL-2×10-B | 20 | 200 |
| M3045-SL-2×11-B | 22 | 200 |
| M3045-SL-2×12-B | 24 | 200 |
Informazioni dettagliate:
| Categoria | Connettore per basette PCB |
| Marca | HRB |
| Applicazione | Alimentazione, connettore cavo-scheda |
| Circuiti | 2-24 circuiti |
| Colore | Nero (bianco personalizzato) |
| Infiammabilità | UL94V-0 |
| Conforme al filo incandescente | Sono disponibili sia 'Sì' che 'No'. |
| Materiale-metallo | Ottone |
| Materiale: accoppiamento placcatura | Stagno/Oro (selettivo 1U'', 15U'', 30U'') |
| Materiale: terminazione placcata | Stagno/Oro (selettivo 1U'', 15U'', 30U'') |
| Materiale: resina | Termoplastico ad alta temperatura |
| Numero di righe | Doppio |
| Orientamento | Verticale |
| Localizzatore PCB | SÌ |
| Conservazione del PCB | SÌ |
| Avvolto | Completamente |
| Tipo di imballaggio | Nastro goffrato su bobina |
| Passo: interfaccia di accoppiamento | Passo 3,0 mm |
| Polarizzato su PCB | SÌ |
| Compatibile con il montaggio superficiale (SMC) | N / A |
| Impilabile | NO |
| Intervallo di temperatura: operativo | Da -40 ºC a +130 ºC |
| Interfaccia di terminazione: Stile | Montaggio superficiale |
Applicazione del prodotto:
Essiccatori
Congelatori
Macchine da gioco
Stampanti
Frigorifero
Scanner
Sistemi di sicurezza
Distributori automatici
Lavatrice
Elettrodomestici
Energia solare
Mozzi
Alimentazioni e distribuzione elettrica
Router
Server
Accoppiamento con le parti (filo-scheda):
P3025 Connettore per alloggiamenti maschio a crimpare presa 3.0.
1) Corrente nominale: 5 A CA, CC
2) Tensione nominale: 250 V CA, CC
3) Temperatura operativa: da -40ºC a +130ºC
4) Resistenza di contatto: 10 mΩ max
5) Resistenza di isolamento: 1000 MΩ min.
6) Tensione di resistenza: 1500 V CA/minuto
7) Materiale: Custodia: nylonUL66 UL94V-0
Perno: ottone, stagnato
8) Accoppiamento con: serie P3025
9) Requisito della forza di ritenzione dell'alloggiamento e del perno: 2,0 kg (min.)
