Descrizione:
Il sistema di connettori filo-filo passo HRB 3.0 è costituito da alloggiamento del connettore e terminale a crimpare, generalmente in alloggiamento a crimpare maschio e femmina, terminali a crimpare maschio e femmina.

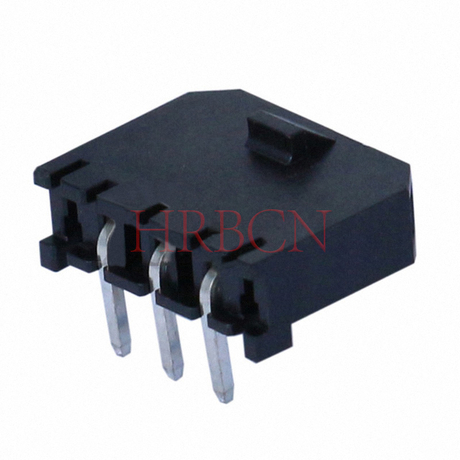

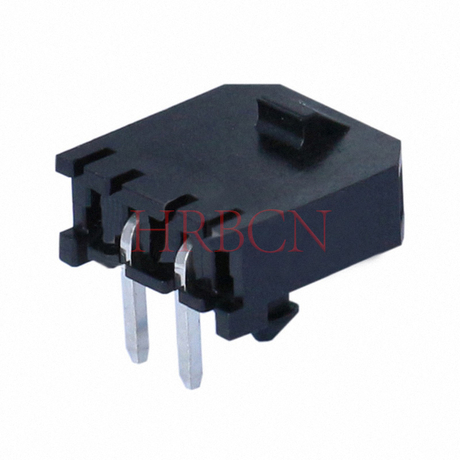

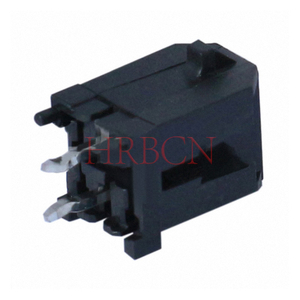

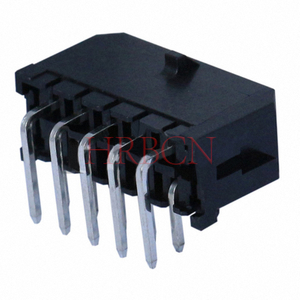

La serie M3045R-1×NBD è un wafer elettrico con connettore DIP ad angolo retto, blocco PCB con picchetto in plastica a scatto a fila singola , disponibile in circuiti multipli da 2 poli a 12 poli, stagnato e placcato oro a scelta del cliente, accoppiato con la serie P3025-1×NBH (connettore filo-scheda).
parametri tecnici
1) Corrente nominale: 5 A CA, CC
2) Tensione nominale: 250 V CA, CC
3) Temperatura operativa: da -40ºC a +130ºC
4) Resistenza di contatto: 10 mΩ max
5) Resistenza di isolamento: 1000 MΩ min.
6) Tensione di resistenza: 1500 V CA/minuto
7) Materiale: Custodia: nylonUL66 UL94V-0
Perno: ottone, stagnato
8) Accoppiamento con: serie P3025
9) Requisito della forza di ritenzione dell'alloggiamento e del perno: 2,0 kg (min.)
Informazioni sull'ordine:
Connettore con basetta ad angolo retto 3.0, passo da 3,00 mm, fila singola, da 2 a 12 circuiti, con blocco PCB con perno in plastica a scatto, stagno, nero.
M3045R-1×N-B-D
① ②③ ④ ⑤ ⑥
①: Numero di serie del prodotto HRB
②: Intestazione ad angolo retto
③: numero della riga dell'intestazione del pin
④: numero di circuiti/poli per fila
⑤: Colore alloggiamento a crimpare: Nero
⑥: con blocco PCB con picchetto in plastica a scatto
| Parte n. | Dimensions | Parte n. | Dimensions | ||||||
| TIPO UL94V-0 | Circuiti | Dim: A | Oscura: B | Oscura: C | TIPO UL94V-0 | Circuiti | Dim: A | Oscura: B | Oscura: C |
| M3045R-1×2-BD | 2 | 3.00 | 9.00 | / | M3045R-1×8-BD | 8 | 21.00 | 27.00 | 16.70 |
| M3045R-1×3-BD | 3 | 6.00 | 12.00 | / | M3045R-1×9-BD | 9 | 24.00 | 30.00 | 19.70 |
| M3045R-1×4-BD | 4 | 9.00 | 15.00 | 4.70 | M3045R-1×10-BD | 10 | 27.00 | 33.00 | 22.70 |
| M3045R-1×5-BD | 5 | 12.00 | 18.00 | 7.70 | M3045R-1×11-BD | 11 | 30.00 | 36.00 | 25.70 |
| M3045R-1×6-BD | 6 | 15.00 | 21.00 | 10.70 | M3045R-1×12-BD | 12 | 33.00 | 39.00 | 28.70 |
| M3045R-1×7-BD | 7 | 18.00 | 24.00 | 13.70 | |||||
| Parte n. | Poli | SPQ (Imballaggio: sacchetto di plastica) | File CAD |
| M3045R-1×2-BD | 2 | 1000 | |
| M3045R-1×3-BD | 3 | 1000 | |
| M3045R-1×4-BD | 4 | 1000 | |
| M3045R-1×5-BD | 5 | 1000 | |
| M3045R-1×6-BD | 6 | 1000 | |
| M3045R-1×7-BD | 7 | 1000 | |
| M3045R-1×8-BD | 8 | 1000 | |
| M3045R-1×9-BD | 9 | 1000 | |
| M3045R-1×10-BD | 10 | 1000 | |
| M3045R-1×11-BD | 11 | 1000 | |
| M3045R-1×12-BD | 12 | 1000 | |
Informazioni dettagliate:
| Categoria | Connettore per basette PCB |
| Marca | Connettore HRB |
| Applicazione | Alimentazione, connettore cavo-scheda |
| Circuiti | 2-12 circuiti |
| Colore | Nero (bianco personalizzato) |
| Infiammabilità | UL94V-0 |
| Conforme al filo incandescente | Sono disponibili sia 'Sì' che 'No'. |
| Materiale-metallo | Ottone |
| Materiale: accoppiamento placcatura | Stagno/Oro (selettivo 1U'', 15U'', 30U'') |
| Materiale: terminazione con placcatura | Stagno/Oro (selettivo 1U'', 15U'', 30U'') |
| Materiale: resina | Termoplastico ad alta temperatura |
| Numero di righe | Separare |
| Orientamento | Angolo retto |
| Localizzatore PCB | SÌ |
| Conservazione del PCB | SÌ |
| Avvolto | Completamente |
| Tipo di imballaggio | Vassoio |
| Passo: interfaccia di accoppiamento | Passo 3,0 mm |
| Polarizzato su PCB | SÌ |
| Compatibile con il montaggio superficiale (SMC) | SÌ |
| Impilabile | NO |
| Intervallo di temperatura: operativo | Da -40 ºC a +130 ºC |
Applicazione del prodotto:
Essiccatori
Congelatori
Macchine da gioco
Stampanti
Frigorifero
Scanner
Sistemi di sicurezza
Distributori automatici
Lavatrice
Elettrodomestici
Energia solare
Mozzi
Alimentazioni e distribuzione elettrica
Router
Server
Accoppiamento con le parti (filo-scheda):
3.0 Passo P3025 connettore femmina per alloggiamenti a crimpare.
1) Corrente nominale: 5 A CA, CC
2) Tensione nominale: 250 V CA, CC
3) Temperatura operativa: da -40ºC a +130ºC
4) Resistenza di contatto: 10 mΩ max
5) Resistenza di isolamento: 1000 MΩ min.
6) Tensione di resistenza: 1500 V CA/minuto
7) Materiale: Custodia: nylonUL66 UL94V-0
Perno: ottone, stagnato
8) Accoppiamento con: serie P3025
9) Requisito della forza di ritenzione dell'alloggiamento e del perno: 2,0 kg (min.)
