Trovare un equilibrio tra la riduzione dello spazio disponibile sui circuiti stampati (PCB) e la necessità di un'erogazione di energia affidabile e ad alta corrente rimane una sfida ingegneristica persistente nella produzione di elettrodomestici, HVAC e automobilistica. Gli elettrodomestici moderni richiedono una logica di controllo complessa racchiusa in spazi ristretti. Richiedono comunque collegamenti di alimentazione robusti per azionare carichi pesanti come motori e compressori. La selezione dello standard di interconnessione sbagliato porta a guasti termici prematuri, inefficienze di routing o spese spaziali non necessarie. Questi difetti di progettazione influiscono direttamente sulla durata del prodotto e gonfiano i costi di produzione.
Lo standard RAST (Raster Anschluss Steck Technik) funge da punto di riferimento del settore per prevenire errori di accoppiamento e garantire connessioni affidabili. Gli ingegneri si affidano a questo sistema standardizzato per eliminare gli errori di cablaggio sulla catena di montaggio. La decisione tra un passo da 2,5 mm e 5,0 mm dipende da specifici valori di corrente, vincoli spaziali, configurazioni di accoppiamento e metodologie di assemblaggio. Comprendere queste sfumature tecniche garantisce di specificare il componente giusto sia per l'integrità del segnale che per la distribuzione dell'alimentazione.
Intonazione e densità: RAST 2.5 utilizza una linea centrale di 2,5 mm, ottimizzando il segnale ad alta densità e il routing a bassa potenza, mentre RAST 5.0 utilizza una linea centrale di 5,0 mm per una solida separazione spaziale.
Capacità di corrente: RAST 2.5 è generalmente valutato tra 2 A e 6 A, rendendolo adatto per sensori e schede logiche; I connettori RAST 5.0 gestiscono fino a 16 A e fungono da standard per gli ingressi di alimentazione principale e gli azionamenti dei motori.
Prevenzione del mismating: entrambi gli standard utilizzano funzionalità di codifica, polarizzazione e blocco personalizzabili, ma le loro impronte fisiche impongono layout PCB e requisiti di alloggiamento completamente diversi.
Configurazioni di accoppiamento: entrambe le serie offrono opzioni di accoppiamento diretto (bordo scheda) e indiretto (intestazione/presa), che incidono sui costi del PCB e sui profili di assemblaggio.
Impatto sull'assemblaggio: la scelta tra i due impone requisiti specifici di attrezzatura per il contatto di spostamento dell'isolamento (IDC) o le terminazioni a crimpare, incidendo sulla scalabilità della produzione automatizzata.

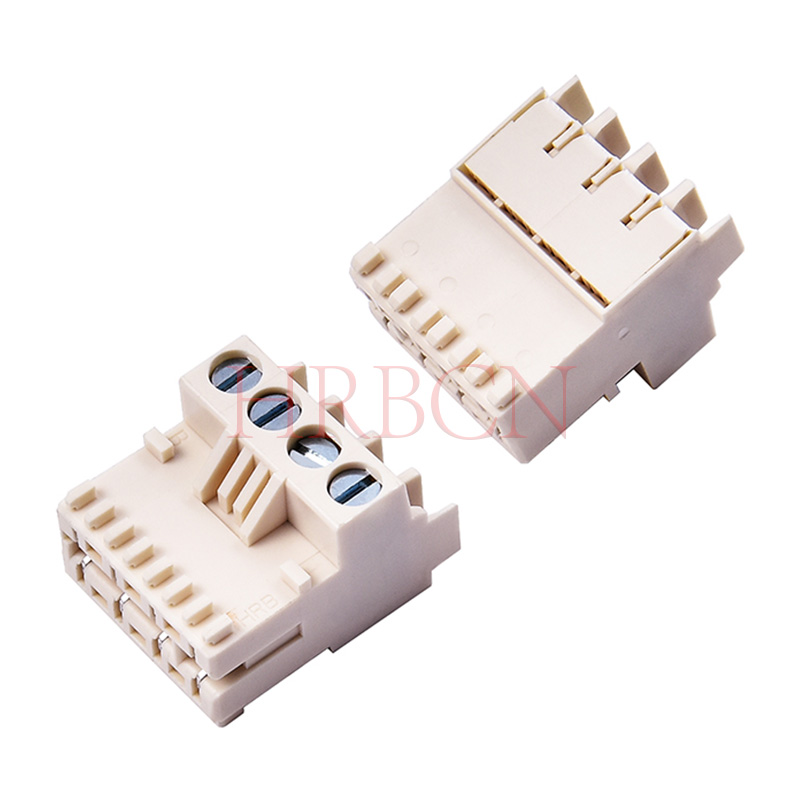

Qual è lo standard del connettore RAST?
Lo standard dei connettori RAST (Raster Anschluss Steck Technik) è stato sviluppato in Germania per collegamenti elettrici affidabili negli elettrodomestici. Utilizza inserzioni meccaniche, polarizzazione e design di connessione standardizzati per ridurre gli errori di cablaggio, migliorare l'efficienza dell'assemblaggio e garantire connessioni sicure in applicazioni quali lavatrici, frigoriferi e lavastoviglie.
Caratteristiche principali dei connettori RAST
Caratteristica | Descrizione | Beneficio |
Codifica meccanica | Nervature e asole in tinta | Previene l'accoppiamento errato |
Tecnologia IDC | Collega i cavi senza pre-spelatura | Semplifica l'assemblaggio automatizzato |
Meccanismo di bloccaggio | Conservazione sicura del connettore | Migliora la resistenza alle vibrazioni |
Passo standardizzato | Design comuni da 2,5 mm e 5,0 mm | Supporta diverse esigenze elettriche |
Polarizzazione | Controlla l'orientamento del connettore | Riduce gli errori di assemblaggio |
Requisiti di sicurezza e materiali
I connettori RAST utilizzano comunemente materiali resistenti al calore e ignifughi come PA66. A seconda dell'applicazione, i connettori potrebbero dover soddisfare i requisiti di test UL, VDE, IEC 60335 e del filo incandescente. È necessario verificare le specifiche elettriche, le proprietà di isolamento e le certificazioni dei materiali per ciascuna serie di connettori.
Punti chiave: i connettori RAST combinano passo standardizzato, funzionalità di prevenzione degli errori e terminazione efficiente dei cavi per supportare una produzione affidabile di apparecchiature. La scelta tra RAST 2.5 e RAST 5.0 dipende dai requisiti attuali, dallo spazio disponibile sul PCB e dalla progettazione della connessione.
Connettori RAST 2.5: specifiche e casi d'uso ideali
Il passo da 2,5 mm definisce questa categoria, offrendo un ingombro compatto per l'elettronica moderna. Questi componenti in genere supportano tensioni nominali fino a 250 V. I limiti di corrente generalmente vanno da 2 A a 6 A. L'amperaggio esatto dipende fortemente dal calibro del filo scelto e dalla temperatura ambiente all'interno dell'involucro dell'apparecchio. Gli ingegneri specificano questo tono quando instradano segnali a bassa potenza o pilotano piccoli dispositivi periferici dove lo spazio fisico è assolutamente prezioso.
La linea centrale ridotta fornisce una soluzione altamente economica e salvaspazio. Man mano che gli elettrodomestici diventano più intelligenti, i pannelli di controllo richiedono un numero maggiore di pin per gestire touchscreen, moduli Wi-Fi e complessi array di sensori. La spaziatura di 2,5 mm consente ai progettisti di inserire più connessioni in un'area PCB limitata. Questa miniaturizzazione supporta direttamente la transizione verso interfacce per dispositivi eleganti e di basso profilo senza sacrificare l'affidabilità della connessione. Quando si instradano segnali da 5 V o 12 V CC attraverso una scheda logica affollata, l'ingombro ridotto consente un instradamento delle tracce più stretto e zone di accesso più piccole.
Le applicazioni tipiche si concentrano sulla trasmissione del segnale e sul controllo logico. Troverai spesso componenti RAST 2.5 che instradano i dati dai sensori di temperatura, dagli interruttori delle porte e dai monitor del livello dell'acqua all'unità di controllo principale. Fungono inoltre da interconnessione primaria per i moduli di illuminazione LED all'interno di frigoriferi e forni. Le connessioni della scheda logica interna fanno molto affidamento su questo standard per mantenere cablaggi organizzati e privi di errori in spazi ristretti. I fili sottili associati a questo passo (solitamente AWG da 22 a 24) si piegano facilmente, consentendo agli addetti all'assemblaggio di instradare i cablaggi attraverso angoli complessi del telaio senza sottoporre a sollecitazione meccanica la basetta PCB.
Connettori RAST 5.0: specifiche e casi d'uso ideali
Passare al passo di 5,0 mm cambia completamente il profilo di erogazione della potenza. Questi componenti tollerano tensioni più elevate, generalmente comprese tra 250 V e 400 V a seconda della certificazione specifica. La robusta capacità di corrente si distingue come caratteristica principale, gestendo continuamente tra 10 A e 16 A. Questa elevata capacità di amperaggio richiede terminali più spessi, pareti dell'alloggiamento più grandi e cavi di diametro maggiore per condurre in sicurezza l'energia senza superare i limiti termici.
La spaziatura più ampia offre vantaggi termici e dielettrici significativi. Un passo di 5,0 mm aumenta le distanze di dispersione e di spazio libero tra i perni adiacenti. Questa separazione fisica migliora la rigidità dielettrica e riduce drasticamente il rischio di archi elettrici sotto carichi ad alta tensione, soddisfacendo i severi requisiti IEC 60664-1. Inoltre, l’ingombro fisico maggiore facilita una migliore dissipazione termica. Quando si spingono 16 A attraverso una connessione, i contatti generano calore. L'alloggiamento più ampio funge da dissipatore di calore passivo, consentendo all'energia termica di dissiparsi nell'aria circostante, evitando che la plastica si sciolga o si degradi nel tempo.
Gli ingegneri specificano i connettori RAST 5.0 per carichi pesanti. I casi d'uso verificabili includono l'azionamento dei mototamburi delle lavatrici, l'alimentazione dei compressori dei frigoriferi e la fornitura di corrente agli elementi riscaldanti del forno da 15 A. Fungono da interfaccia standard per i collegamenti di rete CA primari che entrano nell'apparecchio. Qualsiasi circuito che richieda un'erogazione di potenza sostanziale impone il passo di 5,0 mm per garantire sicurezza e stabilità operativa a lungo termine. Il tentativo di instradare questi carichi ad alta corrente attraverso passi più piccoli provoca guasti catastrofici.

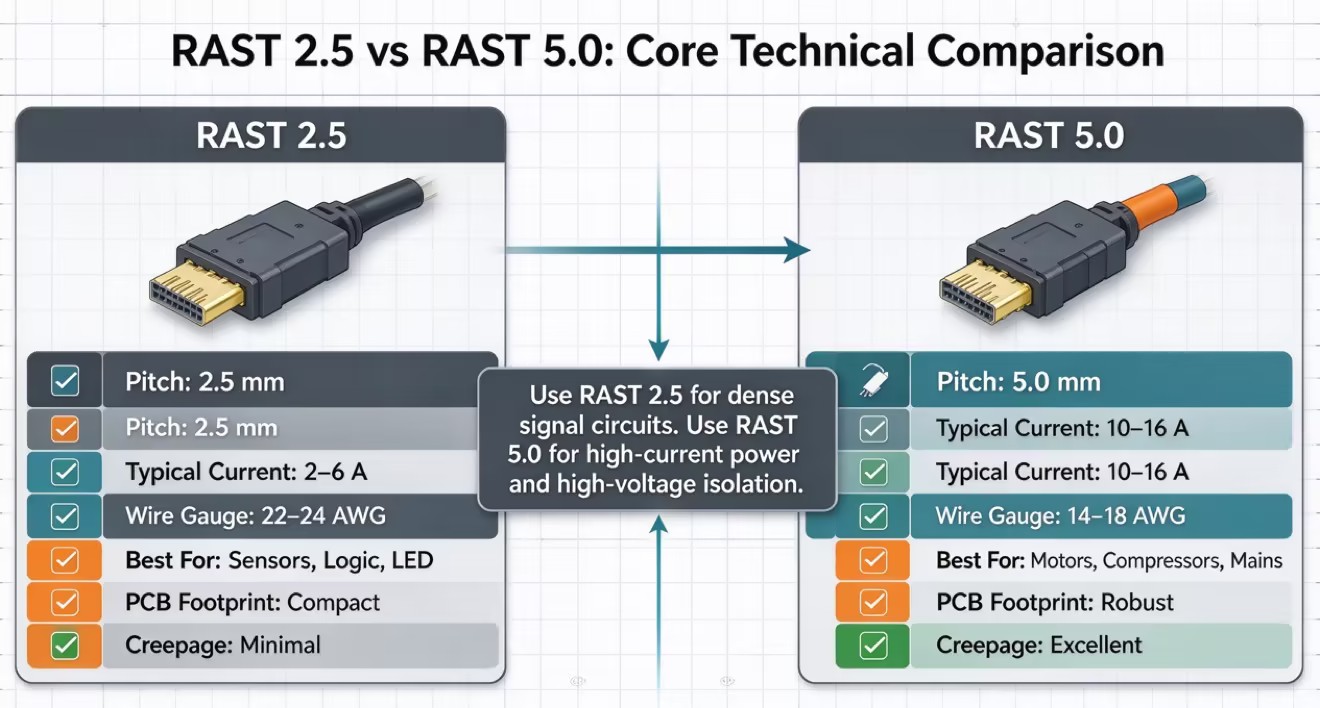

RAST 2.5 vs. RAST 5.0: differenze tecniche fondamentali
Intonazione, ingombro e proprietà immobiliari PCB
I connettori RAST 2.5 presentano un passo compatto di 2,5 mm, che li rende adatti per PCB e connessioni di segnale con vincoli di spazio. I connettori RAST 5.0 utilizzano un passo più ampio di 5,0 mm, offrendo più spazio per terminali più grandi e una distanza elettrica potenzialmente maggiore. Entrambi supportano progetti di connessione PCB adatti, ma gli ingegneri devono considerare lo spessore della scheda, la placcatura dei contatti, le distanze superficiali e i requisiti di layout.
Corrente nominale e gestione della potenza
I connettori RAST 2.5 sono generalmente progettati per applicazioni di controllo e segnale a corrente inferiore, mentre i connettori RAST 5.0 supportano connessioni a corrente più elevata come motori, riscaldatori e circuiti di alimentazione. La corrente nominale effettiva dipende dal design del terminale, dalla dimensione del cavo, dalla resistenza del contatto e dalla temperatura operativa. Gli ingegneri dovrebbero verificare le specifiche del produttore e le curve di declassamento per prevenire il surriscaldamento e garantire un'erogazione di potenza affidabile.
Contatto di spostamento dell'isolante (IDC) rispetto alle tecnologie di crimpatura
La terminazione IDC semplifica l'assemblaggio del cablaggio collegando i fili isolati senza una fase di spelatura separata, rendendolo adatto alla produzione automatizzata di grandi volumi. La terminazione a crimpare fornisce un'alternativa per applicazioni che richiedono dimensioni di filo specifiche, ritenzione meccanica o flessibilità di assemblaggio. Entrambe le famiglie di connettori RAST 2.5 e RAST 5.0 possono offrire diverse opzioni di terminazione, a seconda del produttore e della serie di prodotti.
Confronto tra le specifiche RAST e le proprietà meccaniche | Specifica | RAST 2.5 | RAST 5.0 |
| Passo della linea centrale | 2,5 mm | 5,0 mm |
| Corrente nominale massima | 2A - 6A | 10A - 16A |
| Tensione tipica | Fino a 250 V | 250 V/400 V |
| Calibro del filo (AWG) | 22-24 AWG | 14-18 AWG |
| Applicazione primaria | Sensori, Logica, LED | Motori, compressori, rete |
| Distanza di dispersione | Minimo (richiede un percorso accurato) | Eccellente (inerente al tono) |
| Flessibilità dell'imbracatura | Alto (filo sottile) | Basso (filo spesso e rigido) |

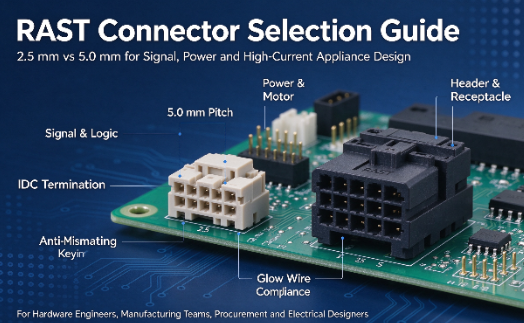

Come gli ingegneri scelgono il connettore RAST corretto
Criteri di successo della domanda
La scelta del connettore RAST giusto richiede la valutazione dei requisiti attuali, dello spazio sul PCB e del tipo di applicazione. I connettori RAST 5.0 sono generalmente adatti per applicazioni a corrente più elevata come motori, riscaldatori e distribuzione di alimentazione, mentre i connettori RAST 2.5 supportano connessioni di segnale compatte e a corrente inferiore. Gli ingegneri possono combinare entrambi i tipi all'interno degli apparecchi per bilanciare prestazioni elettriche, efficienza dello spazio e connettività affidabile.
Conformità e standard di sicurezza
I connettori RAST devono soddisfare i requisiti applicabili in materia di sicurezza elettrica e materiali, inclusi i gradi di infiammabilità UL 94 e i pertinenti requisiti IEC 60335-1 per gli elettrodomestici. Sono comunemente utilizzati alloggiamenti in PA66 con adeguate proprietà ignifughe. Le prestazioni del filo incandescente, la resistenza alla temperatura e i valori elettrici devono essere verificati rispetto alle specifiche del produttore del connettore e ai requisiti applicativi.
Fattori di costo, scalabilità e catena di fornitura
La selezione del connettore RAST dovrebbe considerare il prezzo dei componenti, l'efficienza dell'assemblaggio, la compatibilità degli strumenti e la disponibilità del fornitore. La terminazione IDC automatizzata può ridurre i costi di produzione, ma la modifica del passo del connettore può richiedere ulteriori investimenti in attrezzature. Gli ingegneri dovrebbero inoltre verificare le dimensioni dell'alloggiamento, le chiavi e la compatibilità dei dispositivi di bloccaggio prima di selezionare fornitori alternativi per evitare problemi di assemblaggio e garantire connessioni affidabili.
Conclusione
La distinzione tra questi due standard si riduce ad una rigorosa divisione del lavoro. Confrontando i due, RAST 5.0 fornisce massa termica e spaziatura dielettrica superiori per carichi pesanti, rimanendo lo standard non negoziabile per l'erogazione di potenza robusta e ad alta corrente. Al contrario, il passo da 2,5 mm è la scelta definitiva per il routing del segnale ad alta densità, consentendo agli ingegneri di racchiudere logica complessa in spazi ristretti senza sacrificare l'affidabilità.
Il tuo processo decisionale dovrebbe seguire una rigida gerarchia. Innanzitutto, valutare il fabbisogno di corrente continua e la temperatura ambiente. In secondo luogo, determinare la sezione del filo necessaria per trasportare la corrente in modo sicuro. In terzo luogo, misurare l'ingombro del PCB disponibile per vedere cosa si adatta fisicamente. Infine, decidi tra un'intestazione diretta sul bordo della scheda o un'intestazione indiretta in base alle capacità di produzione della tua scheda.
Per andare avanti con il tuo progetto, esegui le seguenti azioni:
Richiedi le curve di declassamento del produttore per verificare la capacità di corrente alla temperatura operativa specifica.
Ottieni i certificati di conformità del Glow Wire Test (GWT) per la specifica resina dell'alloggiamento che intendi utilizzare.
Procurarsi connettori e prese campione per convalidare il layout del PCB, lo spazio fisico e i percorsi di instradamento del cablaggio.
Conferma che il tuo partner per l'assemblaggio del cablaggio possieda l'esatto IDC o l'attrezzatura di crimpatura richiesta per il marchio scelto.
Domande frequenti
D: È possibile utilizzare un connettore RAST 2.5 per applicazioni di alimentazione?
R: Solo per applicazioni a basso consumo fino a 6 A. Non può sostituire lo standard da 5,0 mm per l'alimentazione dell'apparecchio principale a causa delle severe limitazioni termiche e dielettriche. Spingere correnti più elevate attraverso un passo di 2,5 mm provoca surriscaldamento e potenziale fusione.
D: Cosa significa '5.0' nei connettori RAST 5.0?
R: Indica un passo di 5,0 millimetri. Questa misura rappresenta la distanza esatta tra il centro di un perno di contatto e il centro del perno adiacente. Questa spaziatura più ampia fornisce lo spazio necessario per le applicazioni ad alta tensione e corrente elevata.
D: I connettori RAST sono compatibili con diversi produttori?
R: Sebbene lo standard definisca il passo e la metodologia di codifica, i meccanismi di bloccaggio proprietari e le tolleranze dell'alloggiamento variano. L'accoppiamento incrociato tra marchi diversi è altamente sconsigliato e spesso è fisicamente impossibile senza forzare la connessione, il che compromette la sicurezza.
D: Come posso identificare il produttore di un connettore RAST sostitutivo?
R: Cercare simboli identificativi o loghi stampati sull'alloggiamento in plastica. Poiché la codifica proprietaria impedisce lo scambio universale, è necessario fare un riferimento incrociato a questi simboli e schemi di codifica con i cataloghi dei principali produttori per trovare una corrispondenza meccanica esatta.
D: Qual è la differenza tra RAST 5 e RAST 5D?
R: La 'D' denota una variazione dell'accoppiamento diretto. Si tratta di un connettore sul bordo della scheda che si collega direttamente ai pad esposti sul bordo del PCB. Elimina la necessità di un connettore saldato separato, sebbene il passo della linea di base rimanga 5,0 mm.
D: Perché scegliere IDC invece della crimpatura per un connettore RAST?
R: L'IDC (contatto di spostamento dell'isolamento) consente la terminazione di massa senza spelare l'isolamento del filo. Ciò accelera notevolmente l'assemblaggio automatizzato del cablaggio e riduce i costi di produzione. Fornisce una connessione affidabile e a tenuta di gas, ideale per la produzione di apparecchi in grandi volumi.
