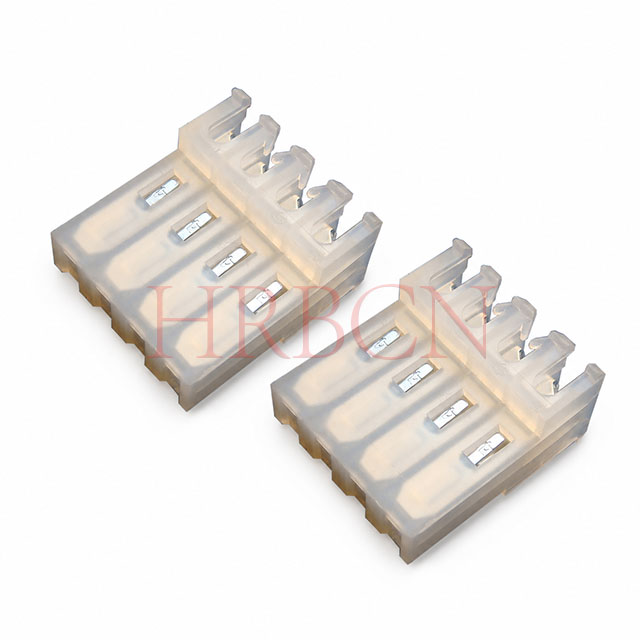

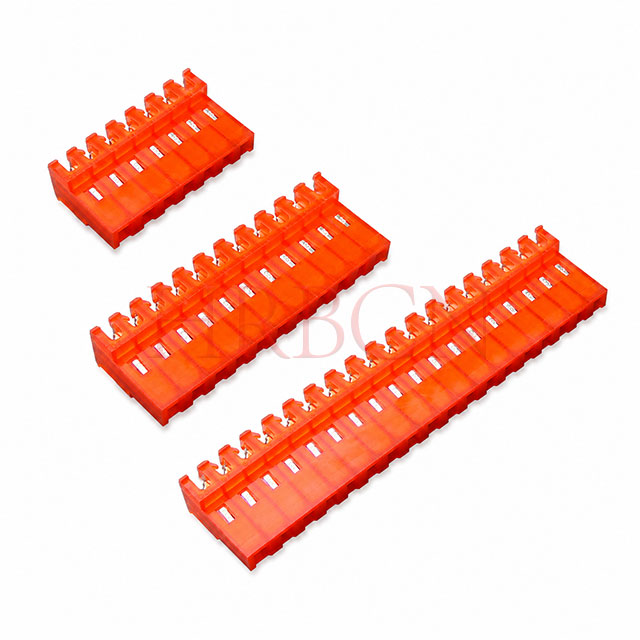

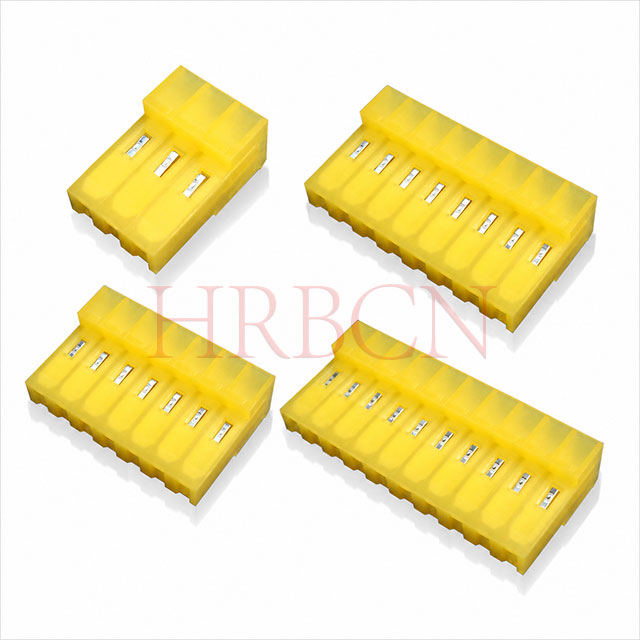

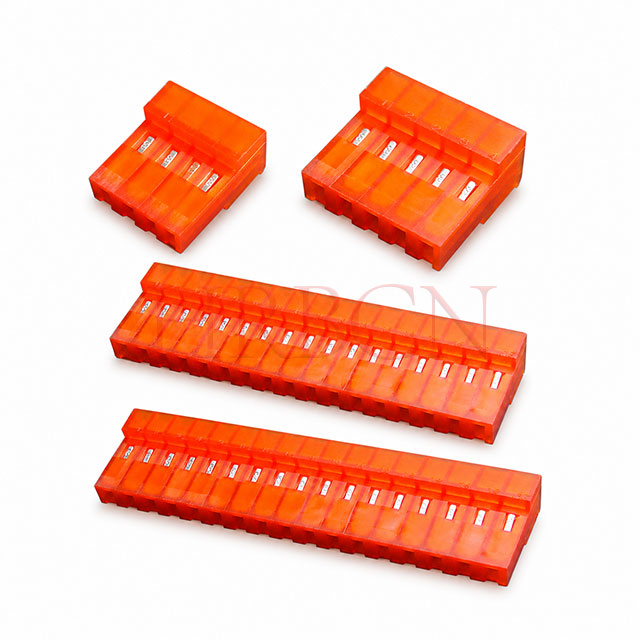

Connettore IDC con passo da 3,96 mm senza rampa di bloccaggio

Connettore IDC con passo da 3,96 mm serie M7060 senza rampa di bloccaggio, stili con estremità chiusa a 90° e passante a 180°, 2-24 pin. Custodia in nylon 66 UL94V-2, terminali in bronzo fosforoso con placcatura in stagno/oro. L'alloggiamento con codice colore corrisponde ai cavi AWG18~AWG24. Ideale per collegamenti cavo-filo e cavo-scheda negli elettrodomestici e nell'illuminazione a LED.
  • Completamente conforme a RoHS e REACH
  • Certificato UL&cUL
  • Custodia ignifuga UL 94V-2
Stato di disponibilità:
Quantità:
Richiesta Aggiungere al carrello

  • M7060-NCPR, M7060-NCP, M7060R-NCPR, M7060R-NCP

  • HRB

  • 8536909000


3.96 IDC del passo senza bloccare le linguette di polarizzazione della rampa


Connettore con passo da 3,96 mm per accoppiamento indiretto, tecnologia a spostamento di isolante (IDT), per conduttori singoli, senza rampa di bloccaggio, con o senza linguette polarizzanti.


Definizione P/N HRB

M7060-NCPR

      ①②③④⑤⑥

①M7060: serie HRB

②Senza R (vuoto): avanzare di 180°

③N: Numero di pin: 2-24

④C: Colore dell'alloggiamento, vedere la spiegazione della tabella seguente

⑤P: Senza rampa di bloccaggio

⑥R: Con linguette polarizzanti

C Colore Dimensione del filo
N Naturale AWG18
O Arancia AWG18
Y Giallo AWG20
R Red AWG22
W Bianco AWG24

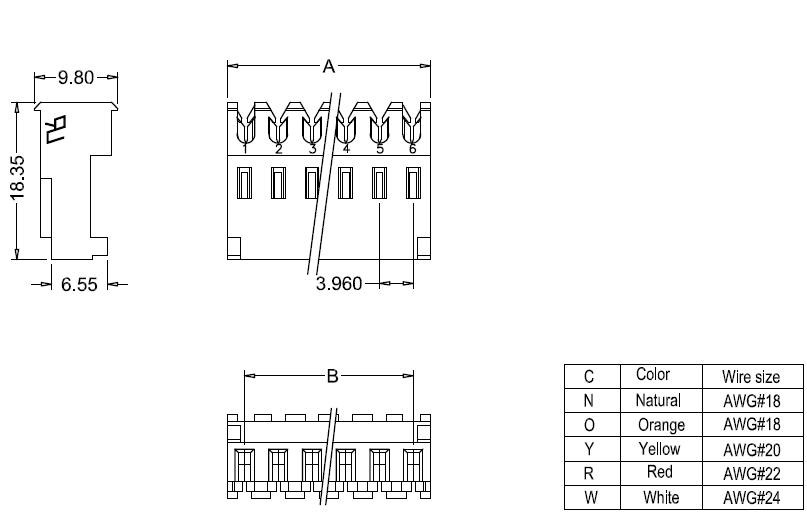

Dimensioni M7060-NCPR

Dimensioni dell'IDC M7060-NCPR

Parte  n.
Dimensions Parte  n.
Dimensions Parte  n.
Dimensions
UL94V-2 Circuiti Dim:  A Oscura:  B UL94V-2 Circuiti Dim:  A Oscura:  B UL94V-2 Circuiti Dim:  A Oscura:  B
M7060-2-CPR 2 7.92 3.96 M7060-10-CPR 10 39.60 35.64 M7060-18-CPR 18 71.08 67.32
M7060-3-CPR 3 11.88 7.92 M7060-11-CP--R 11 43.41 39.60 M7060-19-CPR 19 75.04 71.28
M7060-4-CPR- 4 15.84 11.88 M7060-12-CPR 12 47.37 43.56 M7060-20-CPR 20 78.90 75.24
M7060-5-CPR 5 19.80 15.84 M7060-13-CPR 13 51.33 47.52 M7060-21-CPR 21 82.26 79.20
M7060-6-CPR 6 23.76 19.80 M7060-14-CPR 14 55.29 51.48 M7060-22-CPR 22 86.82 83.16
M7060-7-CPR 7 27.72 23.76 M7060-15-CPR 15 59.35 55.44 M7060-23-CPR 23 90.78 87.12
M7060-8-CPR 8 31.68 27.72 M7060-16-CPR 16 63.31 59.40 M7060-24-CPR 24 94.74 91.08
M7060-9-CPR 9 35.64 31.68 M7060-17-CPR 17 67.12 63.36



Definizione P/N HRB

M7060-NCP

      ①②③④⑤⑥

①M7060: serie HRB

②Senza R (vuoto): avanzare di 180°

③N: Numero di pin: 2-24

④C: Colore dell'alloggiamento, vedere la spiegazione della tabella seguente

⑤P: Senza rampa di bloccaggio

⑥Senza R (vuoto): senza linguette polarizzanti

C Colore Dimensione del filo
N Naturale AWG18
O Arancia AWG18
Y Giallo AWG20
R Red AWG22
W Bianco AWG24

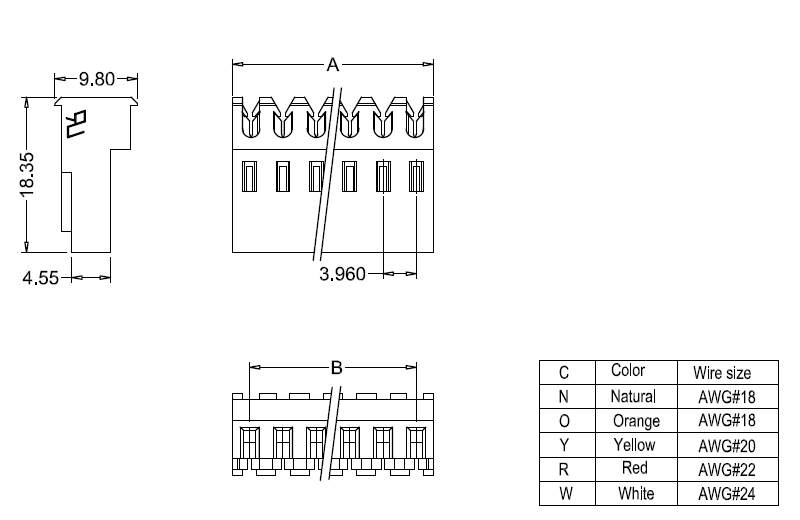

Dimensioni M7060-NCP

Dimensioni dell'IDC M7060-NCP


Parte  n.
Dimensions Parte  n.
Dimensions Parte  n.
Dimensions
TIPO  UL94V-2 Circuiti Dim:  A Oscura:  B TIPO  UL94V-2 Circuiti Dim:  A Oscura:  B TIPO  UL94V-2 Circuiti Dim:  A Oscura:  B
M7060-2-CP 2 7.92 3.96 M7060-10-CP 10 39.60 35.64 M7060-18-CP 18 71.08 67.32
M7060-3-CP 3 11.88 7.92 M7060-11-CP 11 43.41 39.60 M7060-19-CP 19 75.04 71.28
M7060-4-CP 4 15.84 11.88 M7060-12-CP 12 47.37 43.56 M7060-20-CP 20 78.90 75.24
M7060-5-CP 5 19.80 15.84 M7060-13-CP 13 51.33 47.52 M7060-21-CP 21 82.26 79.20
M7060-6-CP 6 23.76 19.80 M7060-14-CP 14 55.29 51.48 M7060-22-CP 22 86.82 83.16
M7060-7-CP 7 27.72 23.76 M7060-15-CP 15 59.35 55.44 M7060-23-CP 23 90.78 87.12
M7060-8-CP 8 31.68 27.72 M7060-16-CP 16 63.31 59.40 M7060-24-CP 24 94.74 91.08
M7060-9-CP 9 35.64 31.68 M7060-17-CP 17 67.12 63.36




Definizione P/N HRB

M7060R-NCPR

      ① ② ③④ ⑤⑥

①M7060: serie HRB

②R: Estremità chiusa a 90°

③N: Numero di pin: 2-24

④C: Colore dell'alloggiamento, vedere la spiegazione della tabella seguente

⑤P: Senza rampa di bloccaggio

⑥R: Con linguette polarizzanti

C Colore Dimensione del filo
N Naturale AWG18
O Arancia AWG18
Y Giallo AWG20
R Red AWG22
W Bianco AWG24

Dimensioni M7060R-NCPR

Dimensioni dell'IDC M7060R-NCPR

Parte  n.
Dimensions Parte  n.
Dimensions Parte  n.
Dimensions
UL94V-2 Circuiti Dim:  A Oscura:  B UL94V-2 Circuiti Dim:  A Oscura:  B UL94V-2 Circuiti Dim:  A Oscura:  B
M7060R-2-CPR 2 7.92 3.96 M7060R-10-CPR 10 39.60 35.64 M7060R-18-CPR 18 71.08 67.32
M7060R-3-CPR 3 11.88 7.92 M7060R-11-CPR 11 43.41 39.60 M7060R-19-CPR 19 75.04 71.28
M7060R-4-CPR- 4 15.84 11.88 M7060R-12-CPR 12 47.37 43.56 M7060R-20-CPR 20 78.90 75.24
M7060R-5-CPR 5 19.80 15.84 M7060R-13-CPR 13 51.33 47.52 M7060R-21-CPR 21 82.26 79.20
M7060R-6-CPR 6 23.76 19.80 M7060R-14-CPR 14 55.29 51.48 M7060R-22-CPR 22 86.82 83.16
M7060R-7-CPR 7 27.72 23.76 M7060R-15-CPR 15 59.35 55.44 M7060R-23-CPR 23 90.78 87.12
M7060R-8-CPR 8 31.68 27.72 M7060R-16-CPR 16 63.31 59.40 M7060R-24-CPR 24 94.74 91.08
M7060R-9-CPR 9 35.64 31.68 M7060R-17-CPR 17 67.12 63.36



Definizione P/N HRB

M7060R-NCP

      ① ② ③④⑤⑥

①M7060: serie HRB

②R: Estremità chiusa a 90°

③N: Numero di pin: 2-24

④C: Colore dell'alloggiamento, vedere la spiegazione della tabella seguente

⑤P: Senza rampa di bloccaggio

⑥Senza R (vuoto): senza linguette polarizzanti

C Colore Dimensione del filo
N Naturale AWG18
O Arancia AWG18
Y Giallo AWG20
R Red AWG22
W Bianco AWG24

Dimensioni M7060R-NCP

Dimensioni dell'IDC M7060R-NCP


Parte  n.
Dimensions Parte  n.
Dimensions Parte  n.
Dimensions
TIPO  UL94V-2 Circuiti Dim:  A Oscura:  B TIPO  UL94V-2 Circuiti Dim:  A Oscura:  B TIPO  UL94V-2 Circuiti Dim:  A Oscura:  B
M7060R-2-CP 2 7.92 3.96 M7060R-10-CP 10 39.60 35.64 M7060R-18-CP 18 71.08 67.32
M7060R-3-CP 3 11.88 7.92 M7060R-11-CP 11 43.41 39.60 M7060R-19-CP 19 75.04 71.28
M7060R-4-CP 4 15.84 11.88 M7060R-12-CP 12 47.37 43.56 M7060R-20-CP 20 78.90 75.24
M7060R-5-CP 5 19.80 15.84 M7060R-13-CP 13 51.33 47.52 M7060R-21-CP 21 82.26 79.20
M7060R-6-CP 6 23.76 19.80 M7060R-14-CP 14 55.29 51.48 M7060R-22-CP 22 86.82 83.16
M7060R-7-CP 7 27.72 23.76 M7060R-15-CP 15 59.35 55.44 M7060R-23-CP 23 90.78 87.12
M7060R-8-CP 8 31.68 27.72 M7060R-16-CP 16 63.31 59.40 M7060R-24-CP 24 94.74 91.08
M7060R-9-CP 9 35.64 31.68 M7060R-17-CP 17 67.12 63.36





Q1: Qual è il passo di questo connettore IDC M7060?

R: Il passo è 3,96 mm, una dimensione standard per il collegamento di cavi di media potenza.

Q2: Questo connettore ha una rampa di bloccaggio?

R: No. Questo modello è progettato senza rampa di bloccaggio. Abbiamo anche modelli con rampa di bloccaggio tra cui scegliere.

Q3: Quali orientamenti e opzioni di pin sono disponibili?

R: È disponibile con estremità chiusa a 90° e passante a 180°. Il numero di pin varia da 2 a 24 pin. Le linguette polarizzanti sono opzionali per evitare inserimenti errati.

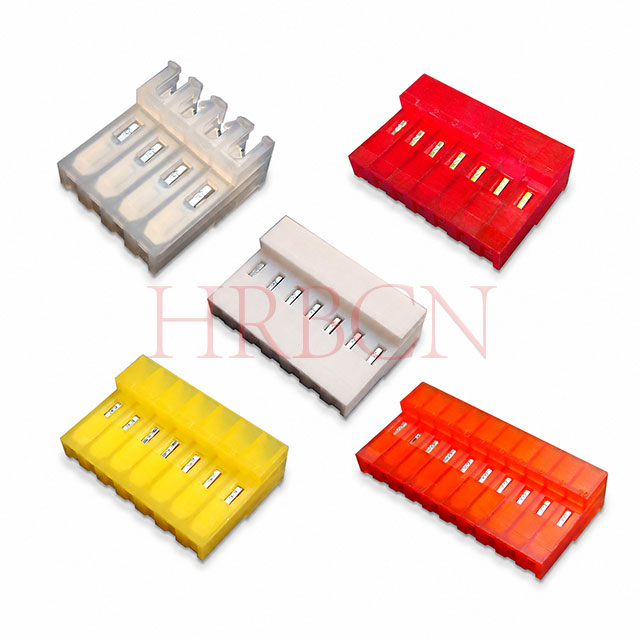

Q4: Cosa significano i diversi colori dell'alloggiamento?

R: Ogni colore corrisponde a un diametro del filo specifico: naturale/arancione per AWG18, giallo per AWG20, rosso per AWG22, bianco per AWG24.

Q5: Quali sono i materiali e il grado ignifugo?

A: Custodia: nylon 66, grado ignifugo UL94V-2; Temperatura operativa: -25℃ ~ +85℃. Materiale terminale: bronzo fosforoso.

Q6: Quali sono le finiture della superficie del terminale?

R: Due opzioni: stagnatura per uso generale e placcatura in oro per trasmissione del segnale ad alta affidabilità.

Q7: Quali sono le specifiche elettriche complete?

A: Corrente nominale: 5 A CA/CC; Tensione nominale: 600 V CA/CC; Resistenza di contatto massima: 3,0 mΩ; Resistenza di isolamento minima: 5000 MΩ; Tensione di resistenza: 2200 V CA al minuto.

Q8: Quali accessori e parti accoppiate supporta?

R: Si accoppia con i connettori PCB delle serie M3965 e M3965R per la connessione cavo-scheda. Sono disponibili coperchi per custodie delle serie M7061 e M7061R per bloccare polvere e umidità.

D9: Qual è il vantaggio principale della tecnologia IDT?

R: La tecnologia di spostamento dell'isolamento consente il cablaggio senza togliere l'isolamento del filo, migliorando notevolmente l'efficienza dell'assemblaggio per la produzione di massa.

Q10: Quali sono i principali scenari applicativi?

R: È ampiamente utilizzato per collegamenti cavo-filo e cavo-scheda in elettrodomestici, apparecchi di illuminazione a LED, apparecchiature di controllo industriale e dispositivi elettronici generali.


Valutazione attuale
5 A CA CC
Valutazione della tensione
600 V CA CC
Temperatura operativa
Da -25 ºC a +85 ºC
Resistenza di contatto
3,0 mΩ massimo
Resistenza di isolamento
5000 MΩ minimo
Resistenza alla tensione
2200 V CA/minuto
Materiale
Custodia: Nylon66 UL94V-2
Terminale: bronzo fosforoso
Finitura terminale
Stagnato
Placcato oro
Orientamento
90°
180°
Dimensione del filo
AWG18
AWG20
AWG22
AWG24

Collegamento filo-scheda


  • Progettato per essere abbinato ai coperchi dell'alloggiamento delle serie M7061 e  M7061R , previene efficacemente che polvere, umidità e detriti estranei danneggino i terminali di contatto esposti .

  • Accoppiamento indiretto su PCB; si accoppia con i connettori PCB delle serie M3965 e M3965R per ottenere un'interconnessione affidabile da cavo a scheda.

Collegamento cavo-scheda serie M7060
