Come scegliere un connettore impermeabile per applicazioni esterne e industriali

Il guasto del connettore in ambienti difficili interrompe rapidamente le operazioni. Una tenuta compromessa comporta danni alle apparecchiature, rischi per la sicurezza e tempi di inattività operativa. Specificare un connettore impermeabile va ben oltre la selezione di una casella per la resistenza all'acqua. Gli ingegneri e i team di approvvigionamento devono allineare i livelli di protezione dell'ingresso con le effettive realtà meccaniche, elettriche e ambientali sul campo. La scelta del componente sbagliato provoca ingresso di umidità, corrosione galvanica o degrado termico.

È necessaria una struttura solida per la valutazione delle classificazioni IP, della scienza dei materiali, delle specifiche elettriche e delle configurazioni di montaggio. Questo approccio ti aiuta a selezionare il componente esatto per casi d'uso industriali, marini, di energia rinnovabile o esterni. Comprendendo l'intersezione tra stress ambientale e prestazioni elettriche, è possibile progettare sistemi robusti che sopravvivono a condizioni spietate.

• Le classificazioni IP richiedono il contesto: IP67 protegge dall'immersione temporanea (fino a 1 metro per 30 minuti), mentre IP68 è per l'immersione continua ma richiede la verifica dei limiti specifici di profondità e durata del produttore.

• Declassamento termico ed elettrico: gli ambienti chiusi e impermeabili intrappolano il calore. I requisiti elettrici (corrente/tensione) devono essere valutati insieme alle temperature operative per prevenire il degrado termico.

• La scienza dei materiali determina la longevità: la scelta tra nylon, policarbonato o leghe metalliche influisce direttamente sulla resistenza del connettore alle radiazioni UV, all'esposizione chimica, alla nebbia salina e all'impatto fisico.

• L'integrità dell'installazione è fondamentale: un connettore impermeabile è affidabile tanto quanto la sua installazione. Il disadattamento dei pressacavi e la coppia di accoppiamento non corretta sono le principali cause di guasto dell'ingresso sul campo.

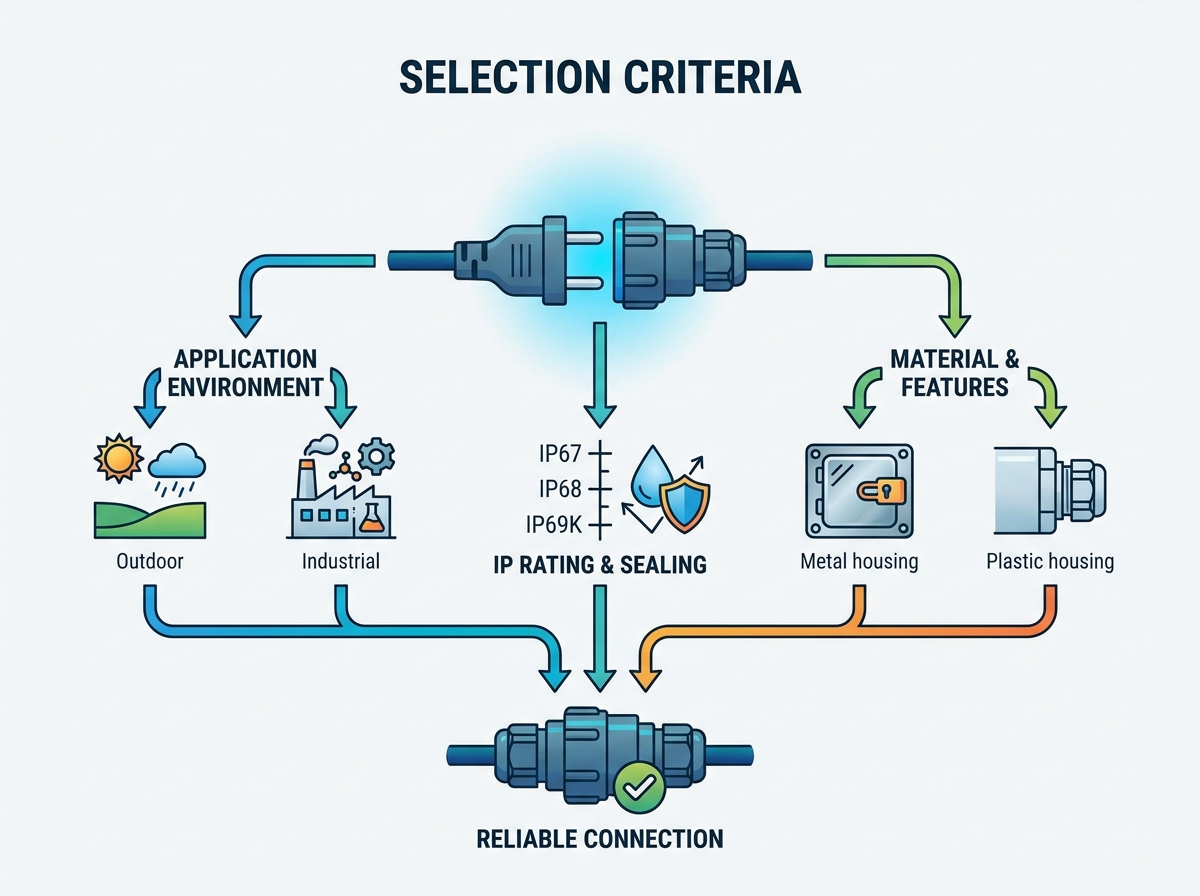

Come scegliere il connettore impermeabile giusto

Linee di base dell'esposizione ambientale

La mappatura delle condizioni ambientali esatte è il primo passo nella selezione dei componenti. È necessario valutare i livelli di umidità ambientale, l'angolo di pioggia diretta, i rischi di immersione e i requisiti di lavaggio ad alta pressione. Un componente progettato per resistere a schizzi occasionali si guasta rapidamente se sottoposto a cicli continui di elevata umidità. Le fluttuazioni di temperatura causano l'espansione e la contrazione dell'aria all'interno degli involucri. Questo crea un effetto di vuoto che attira attivamente l'umidità oltre le guarnizioni deboli. Nelle applicazioni sul campo come i parchi eolici offshore o gli impianti di lavorazione agricola, questo effetto del vuoto è il principale fattore di ingresso dell’acqua.

Le minacce ambientali secondarie spesso dettano la scelta finale del materiale. Gli ambienti marini espongono le apparecchiature all'acqua salata aggressiva, richiedendo una resistenza specializzata alla nebbia salina per prevenire la corrosione galvanica. Gli impianti industriali introducono fluidi da taglio, oli idraulici o gas corrosivi che degradano le guarnizioni in gomma standard. Gli ambienti agricoli combinano alti livelli di polvere con l’esposizione all’ammoniaca. È necessario fare un riferimento incrociato a queste minacce secondarie con la compatibilità chimica dell'alloggiamento e delle guarnizioni di tenuta. Un sigillo che blocca perfettamente l'acqua potrebbe dissolversi se esposto a lubrificanti industriali.

Fattori di stress meccanico e termico

Vibrazioni continue, shock fisici e cicli di temperature estreme incidono gravemente sull'integrità delle guarnizioni e dei meccanismi di bloccaggio nel tempo. Macchinari pesanti, escavatori e presse per stampaggio sottopongono i cavi a energia cinetica costante. Questa vibrazione allenta gli accoppiamenti filettati o deteriora le chiusure a baionetta se mancano di meccanismi antivibranti. Quando un bloccaggio si allenta anche leggermente, la compressione sull'O-ring interno diminuisce. Ciò compromette immediatamente il grado di impermeabilità, consentendo all'umidità di penetrare nella camera di contatto.

I connettori per cavi esterni devono affrontare la sfida aggiuntiva dell'esposizione prolungata ai raggi UV e delle condizioni meteorologiche avverse. Le radiazioni ultraviolette distruggono le plastiche standard, facendole diventare fragili e rompersi sotto uno stress fisico minimo. Il freddo estremo irrigidisce le guarnizioni in gomma, riducendo la loro capacità di mantenere una tenuta ermetica sotto pressione. È necessario valutare l'intervallo di temperatura operativa sia dell'alloggiamento rigido che dei componenti di tenuta flessibili per garantire stabilità meccanica a lungo termine in tutte le stagioni.

Certificazioni di settore e conformità normativa

La selezione di componenti che soddisfano specifici standard di settore non è negoziabile per le infrastrutture critiche. Gli elenchi UL verificano la sicurezza contro incendi e scosse elettriche, garantendo che i materiali non agiscano come acceleranti durante un cortocircuito. La conformità RoHS garantisce che i materiali siano esenti da sostanze pericolose, il che è obbligatorio per la distribuzione globale. Per le applicazioni marine, gli standard NMEA impongono criteri prestazionali specifici per le reti di navigazione e comunicazione esposte agli elementi.

I componenti certificati semplificano il processo di approvazione finale per gli assemblaggi industriali e automobilistici di grandi dimensioni. Quando costruisci un sistema utilizzando parti precertificate, riduci il carico di test sul prodotto finale. Ciò accelera il time-to-market e riduce al minimo il rischio di fallire gli audit di conformità. La conformità normativa funge da filtro affidabile durante la fase di approvvigionamento iniziale, eliminando immediatamente i componenti inferiori agli standard che non possono sopravvivere a rigorosi test di terze parti.

Il costo dell'analisi dei fallimenti

Per valutare il reale impatto della selezione dei componenti è necessario guardare oltre l’ordine di acquisto iniziale. È necessario un quadro per valutare il costo iniziale dei componenti industriali di alta qualità rispetto alle potenziali ricadute di un guasto del sistema. Un involucro di plastica economico potrebbe far risparmiare qualche dollaro sulla catena di montaggio, ma comporta ingenti spese sul campo quando si rompe sotto pressione.

Calcola l'impatto finanziario dei tempi di inattività del sistema, dell'intervento di manutenzione di emergenza e della sostituzione totale delle apparecchiature. Negli impianti solari remoti o nelle piattaforme offshore, il costo della manodopera per inviare un tecnico a sostituire un singolo componente guasto spesso supera di gran lunga il prezzo del componente. Investire in un connettore impermeabile robusto e di alta qualità funge da polizza assicurativa contro arresti operativi catastrofici e pericolosi cortocircuiti elettrici.

IP67, IP68 e IP69K: spiegazione delle caratteristiche di impermeabilità dei connettori

La prima cifra trascurata: ingresso di polvere e solidi

Il sistema di classificazione IP (Ingress Protection) è composto da due numeri, ma la prima cifra viene spesso trascurata. Il '6' in IP67 e IP68 indica una protezione completa e a tenuta di polvere contro le particelle sottili. Questa valutazione è altrettanto critica quanto la resistenza all'acqua in molti ambienti. Gli impianti di produzione generano polvere metallica, gli ambienti agricoli producono particolato organico e i pannelli solari esterni sono costantemente esposti alla sabbia portata dal vento.

Se la polvere penetra in un alloggiamento, ricopre i contatti elettrici. Ciò aumenta la resistenza di contatto, genera calore in eccesso e alla fine provoca guasti elettrici. Nelle applicazioni ad alta tensione, l'accumulo di polvere conduttiva crea percorsi imprevisti che portano a cortocircuiti o archi. Una guarnizione a tenuta di polvere garantisce prestazioni elettriche costanti indipendentemente dalla qualità dell'aria circostante, mantenendo i contatti interni puliti e conduttivi.

IP67: Realtà di immersione temporanea

IP67 è una delle classificazioni più comuni, ma i suoi limiti vengono spesso fraintesi sul campo. La norma definisce parametri severi: protezione contro l'ingresso di acqua durante l'immersione temporanea a una profondità di 1 metro per un massimo di 30 minuti. È un test statico eseguito in condizioni di laboratorio controllate. Non tiene conto della pressione dinamica dell'acqua, delle correnti correnti o dell'esposizione prolungata all'umidità.

Questa valutazione è perfettamente sufficiente per l'illuminazione esterna, le applicazioni automobilistiche o gli ambienti esposti a forti piogge e pozzanghere temporanee. Protegge l'attrezzatura durante inondazioni improvvise o cadute accidentali in acque poco profonde. Tuttavia, IP67 è del tutto inadeguato per installazioni subacquee permanenti, illuminazione di piscine o scafi marini. L'implementazione di un componente IP67 in uno scenario di immersione continua garantisce eventuali guasti poiché l'acqua si fa lentamente strada oltre le guarnizioni.

IP68: immersione continua e specifiche del produttore

Un malinteso comune nel settore presuppone che IP68 rappresenti uno standard universale di estrema profondità. In realtà, '8' significa semplicemente che il componente è classificato per l'immersione continua in condizioni più severe di IP67. La profondità e la durata esatte sono lasciate al produttore da definire. Un componente IP68 potrebbe essere classificato per 2 metri per 24 ore, mentre un altro è classificato per 50 metri in modo permanente.

È necessario richiedere ai produttori dati di test specifici relativi ai limiti esatti di profondità e durata per le dichiarazioni IP68. Non utilizzare mai questi componenti in applicazioni marine, in acque profonde o di gestione dei fluidi critici senza verificare i parametri di prova sottostanti. Confermare sempre se la valutazione si applica solo quando il componente è completamente accoppiato o se le singole metà mantengono la valutazione mentre sono disconnesse. Molti connettori IP68 perdono tutta la protezione nel momento in cui vengono disaccoppiati.

IP69K: lavaggi ad alta pressione e ad alta temperatura

IP69K è stato sviluppato per applicazioni industriali specializzate che richiedono servizi igienico-sanitari aggressivi. Questa valutazione indica la resistenza ai getti d'acqua ad alta pressione (80-100 bar) ad alte temperature (80°C). Il test prevede la spruzzatura del componente da più angolazioni a distanza molto ravvicinata su una piattaforma girevole. Questa valutazione non riguarda la profondità; si tratta di sopravvivere alla forza meccanica violenta e localizzata e allo shock termico.

Gli impianti di lavorazione di alimenti e bevande, la produzione farmaceutica e i macchinari medicali pesanti fanno molto affidamento sui componenti IP69K. Questi ambienti utilizzano prodotti chimici detergenti caustici e vapore per mantenere l'igiene. Le guarnizioni standard IP67 o IP68 vengono fatte esplodere da un'idropulitrice. Gli alloggiamenti IP69K sono caratterizzati da geometrie specializzate e guarnizioni per impieghi gravosi per deviare l'acqua ad alta velocità e resistere alla degradazione chimica.

Tipi di connettori impermeabili e loro applicazioni

Connettori circolari impermeabili (alimentazione e dati)

I formati circolari standard, come le serie M8 e M12, dominano l’automazione industriale, le reti di sensori e la robotica. Il loro design cilindrico distribuisce in modo naturale lo stress meccanico e fornisce una superficie altamente efficace per la compressione dell'O-ring. Il meccanismo di accoppiamento filettato garantisce una connessione sicura e resistente alle vibrazioni che mantiene una pressione costante sulla guarnizione impermeabile, anche se montata su macchinari vibranti.

Il formato circolare si è espanso ben oltre la semplice erogazione di energia. Ora è possibile specificare varianti RJ45, USB e in fibra ottica impermeabili alloggiate all'interno di robusti gusci circolari. Ciò consente una trasmissione dati affidabile e ad alta velocità in ambienti di produzione difficili. L'adozione diffusa di fattori di forma standardizzati garantisce l'interoperabilità multi-vendor. Gli ingegneri acquistano componenti compatibili da vari fornitori globali senza riprogettare l'architettura del sistema.

Connettori impermeabili per montaggio a pannello

Le soluzioni con montaggio a pannello instradano l'alimentazione o i dati attraverso gli involucri delle apparecchiature, i sistemi di batterie e i pannelli di controllo. Fungono da ponte critico tra il duro ambiente esterno e l'elettronica interna protetta. Il design prevede tipicamente un corpo filettato che passa attraverso un'apertura nella parete dell'involucro, fissato da un dado di bloccaggio all'interno.

Il grado IP complessivo della custodia dipende interamente dall'integrità della guarnizione del pannello. È necessario valutare lo spessore della parete della custodia per garantire che il dado di bloccaggio comprima adeguatamente la guarnizione. Superfici irregolari del pannello, bave attorno all'apertura o una coppia errata sul dado di montaggio creano spazi microscopici. Queste lacune portano all'inevitabile ingresso di acqua, distruggendo i sensibili componenti elettronici alloggiati all'interno.

Connettori in linea e di giunzione

Le soluzioni in linea e di giunzione gestiscono le connessioni cavo-cavo nei sistemi distribuiti. Sono ampiamente utilizzati nell'illuminazione architettonica esterna, nei vasti pannelli di energia solare e nei sistemi modulari di accumulo dell'energia a batteria. Questi componenti consentono agli installatori di collegare più segmenti di cavo in modo sicuro mantenendo una barriera impermeabile continua sull'intera rete.

Gli ingegneri valutano i compromessi tra opzioni installabili sul campo e cavi stampati in fabbrica. Le unità installabili sul campo consentono ai tecnici di tagliare i cavi a lunghezze personalizzate in loco, offrendo la massima flessibilità durante l'installazione. Tuttavia, si affidano all'abilità del tecnico per assemblare correttamente le guarnizioni. I cavi sovrastampati in fabbrica forniscono l'integrità della tenuta garantita direttamente dal produttore, eliminando l'errore umano, ma richiedono calcoli precisi della lunghezza durante la fase di progettazione.

Connettori rettangolari per carichi pesanti

Le applicazioni che richiedono un numero elevato di pin o configurazioni modulari si basano su design rettangolari per carichi pesanti. Questi sono prevalenti nella produzione gravosa, nei sistemi ferroviari e negli ambienti con macchinari pesanti. Il fattore di forma rettangolare consente inserti modulari. Combinate alimentazione ad alta corrente, segnale a bassa tensione e linee pneumatiche in un unico alloggiamento robusto.

Questi alloggiamenti sono generalmente realizzati in leghe di alluminio e sono dotati di leve di bloccaggio per impieghi gravosi anziché di anelli filettati. Le leve di bloccaggio offrono un enorme vantaggio meccanico, comprimendo le guarnizioni perimetrali spesse per ottenere le classificazioni IP65, IP67 o IP68. Resistono a sollecitazioni fisiche estreme, detriti volanti e impatti accidentali sul pavimento della fabbrica senza compromettere le connessioni interne.

Principali specifiche elettriche e materiali per connettori impermeabili

Corrispondenza di corrente e tensione nominali

Il calcolo accurato dei requisiti energetici è essenziale per la sicurezza del sistema. È necessario valutare la corrente continua massima e la tensione di picco che il circuito subirà. È necessario applicare un margine di sicurezza, soprattutto nelle applicazioni ad alto assorbimento come i sistemi di batterie e i motori industriali. Il funzionamento di un componente alla sua potenza massima assoluta ne riduce la durata e aumenta il rischio di guasti durante sbalzi di tensione imprevisti.

È necessario affrontare il rischio di fuga termica in ambienti impermeabili ermeticamente sigillati. Poiché questi alloggiamenti sono ermetici, limitano notevolmente la dissipazione del calore. Quando la corrente scorre attraverso i contatti, la resistenza elettrica genera calore. Se questo calore non può fuoriuscire, la temperatura interna aumenta, aumentando ulteriormente la resistenza. Consultare le curve di declassamento termico del produttore per regolare la corrente massima consentita in base alla temperatura operativa ambientale. Ignorare il declassamento termico porta alla fusione degli alloggiamenti e agli incendi elettrici.

Materiali di contatto e placcatura

Gli elementi conduttivi all'interno dell'alloggiamento determinano l'affidabilità elettrica della connessione. I metalli di base come l'ottone o le leghe di rame forniscono la base strutturale, ma la placcatura superficiale determina le prestazioni. Confronti la placcatura in oro, argento e stagnatura in base ai requisiti applicativi specifici. Ciascun materiale reagisce in modo diverso all'usura meccanica, ai carichi elettrici e all'esposizione ambientale.

La placcatura in oro offre una resistenza alla corrosione superiore e un'eccellente conduttività per segnali di basso livello. È ideale per la trasmissione di dati e applicazioni che richiedono cicli di accoppiamento elevati, poiché resiste al micro-fretting. La placcatura in argento fornisce la massima conduttività elettrica, rendendola la scelta standard per applicazioni ad alta potenza e corrente elevata, sebbene sia suscettibile all'ossidazione. Lo stagno è un'opzione economica per connessioni statiche a bassa corrente con pochissimi cicli di accoppiamento, ma soffre di corrosione da sfregamento in caso di forti vibrazioni.

Selezione del materiale dell'alloggiamento

L’involucro esterno funge da difesa primaria contro il degrado ambientale. La selezione del materiale influisce direttamente sul tasso di sopravvivenza del componente. Il nylon (poliammide) è ampiamente utilizzato per il suo eccellente equilibrio tra resistenza meccanica, flessibilità e resistenza a molti prodotti chimici industriali. Tuttavia, il nylon standard assorbe l'umidità nel tempo e si degrada in caso di esposizione ai raggi UV intensa e prolungata, a meno che non venga specificamente stabilizzato.

Il policarbonato offre resistenza agli urti e stabilità dimensionale superiori in ampi intervalli di temperature. È altamente trasparente, il che lo rende utile per i componenti che richiedono l'ispezione visiva delle connessioni interne. Per gli ambienti più estremi, le leghe metalliche come lo zinco pressofuso o l'alluminio lavorato con rivestimenti anticorrosione forniscono una protezione fisica senza pari. Gli alloggiamenti in metallo offrono inoltre schermatura elettromagnetica (EMI/RFI) e resistenza a forti shock meccanici in ambienti industriali pesanti.

Migliori pratiche per l'installazione di connettori impermeabili

Compatibilità tra pressacavi e guarnizioni

Un sistema impermeabile è resistente tanto quanto il suo punto di ingresso più debole, che spesso è il pressacavo. La guarnizione interna in gomma del pressacavo deve corrispondere perfettamente al diametro esterno della guaina del cavo. Se il cavo è troppo sottile, il pressacavo non può comprimersi abbastanza da formare una barriera impermeabile. Se il cavo è troppo spesso, la guarnizione si lacera o si deforma durante il montaggio, creando un immediato percorso di perdita.

Gli installatori tengono conto della forma e del materiale della guaina del cavo. I cavi piatti o le guaine molto strutturate richiedono pressacavi specializzati. Le guarnizioni rotonde standard lasciano spazi microscopici sulla superficie irregolare del cavo. Inoltre, il cavo deve essere adeguatamente supportato e dotato di un adeguato pressacavo. Se un cavo pesante pende direttamente dall'alloggiamento, la tensione laterale eventualmente deforma le guarnizioni interne e provoca una perdita.

Coppia di accoppiamento corretta

L'errore umano durante l'installazione è una delle principali cause di guasti sul campo. Il serraggio manuale dei giunti filettati è altamente soggettivo e raramente raggiunge l'esatta compressione richiesta per un grado di protezione IP67 o IP68. Un serraggio insufficiente lascia l'O-ring allentato, consentendo all'acqua di bypassare la guarnizione. Un serraggio eccessivo schiaccia e deforma permanentemente l'O-ring, distruggendo la sua capacità di espandersi e contrarsi con i cambiamenti di temperatura.

La standardizzazione delle procedure di installazione è obbligatoria per un'implementazione affidabile sul campo. I tecnici seguono protocolli rigorosi per garantire che ogni connessione sia stabilita correttamente.

1. Ispezionare tutti gli O-ring e le guarnizioni per rilevare eventuali detriti, lacerazioni o difetti di fabbricazione prima del montaggio.

2. Verificare che il diametro esterno del cavo corrisponda all'intervallo specificato della guarnizione del pressacavo.

3. Spelare la guaina del cavo alla lunghezza esatta specificata dal produttore per evitare arricciamenti interni.

4. Posizionare i contatti completamente nell'alloggiamento finché il meccanismo di bloccaggio non scatta in posizione.

5. Utilizzare una chiave dinamometrica calibrata per applicare l'esatta forza di accoppiamento specificata dal produttore su tutti i componenti filettati.

6. Applicare un pressacavo esterno al cavo entro sei pollici dal connettore per evitare sollecitazioni laterali sulla guarnizione.

Conclusione

Per i progetti che richiedono prestazioni affidabili dei connettori in applicazioni industriali, automobilistiche e di stoccaggio dell'energia, la collaborazione con un produttore di connettori esperto può anche aiutare a semplificare la selezione del prodotto e lo sviluppo personalizzato. Shenzhen Haiyuncheng Electronics , fondata nel 2010 e operante con il marchio HRB, è specializzata in ricerca e sviluppo, produzione e vendita di connettori elettrici e offre oltre 2.000 serie di prodotti per un'ampia gamma di applicazioni di connettività.

1. Controlla lo standard ambientale del tuo sito per identificare minacce secondarie come l'esposizione ai raggi UV, i lavaggi chimici o la nebbia salina prima di selezionare i materiali.

2. Richiedi dati di test specifici ai produttori per qualsiasi dichiarazione IP68 per verificare che i limiti esatti di profondità e durata corrispondano alle tue esigenze di implementazione.

3. Calcolare i margini di declassamento termico in base all'ambiente operativo chiuso per prevenire guasti elettrici indotti dal calore.

4. Implementare rigorosi protocolli di installazione sul campo che richiedono strumenti di coppia calibrati per garantire un'integrità di tenuta coerente e affidabile su tutte le connessioni.

Domande frequenti

D: Qual è la differenza tra IP67 e IP68?

R: IP67 protegge dall'immersione temporanea in acqua fino a 1 metro di profondità per 30 minuti. IP68 protegge dall'immersione continua, ma i limiti esatti di profondità e durata sono definiti dal produttore. È necessario verificare sempre i parametri di test IP68 specifici prima della distribuzione.

D: È possibile utilizzare un connettore impermeabile sott'acqua in modo permanente?

R: Solo se ha una classificazione IP68 specifica progettata per l'immersione permanente alla profondità richiesta. I componenti standard IP67 prima o poi si guastano sott'acqua. Consultare sempre la scheda tecnica del produttore per i limiti di immersione continua.

D: Perché i connettori impermeabili si surriscaldano?

R: Gli involucri impermeabili ermetici limitano la dissipazione naturale del calore. Quando la corrente elettrica scorre, la resistenza genera calore. Se questo calore non può fuoriuscire, la temperatura interna aumenta rapidamente. È necessario applicare calcoli di declassamento termico per garantire che il carico corrente corrisponda alle condizioni di temperatura ambiente.

D: Quali materiali sono migliori per l'esposizione ai raggi UV all'aperto?

R: Il policarbonato stabilizzato ai raggi UV, il nylon specializzato per esterni e le leghe metalliche rivestite sono le scelte migliori. Le plastiche standard diventano fragili, si rompono e perdono la loro integrità impermeabile se esposte alla luce solare prolungata e agli agenti atmosferici.

D: In che modo un connettore per montaggio a pannello mantiene la sua classificazione di impermeabilità?

R: Si basa su una guarnizione perimetrale compressa tra il corpo del connettore e la parete dell'involucro. Il dado di montaggio deve essere serrato a una coppia specifica per garantire una compressione adeguata senza deformare la guarnizione o deformare il pannello.

D: I connettori installabili sul campo sono affidabili quanto quelli stampati in fabbrica?

R: I cavi stampati in fabbrica generalmente offrono un'integrità di tenuta superiore e garantita perché eliminano l'errore umano. Le opzioni installabili sul campo sono altamente affidabili se assemblate correttamente, ma dipendono interamente dal tecnico che utilizza il diametro del cavo e la coppia di accoppiamento corretti.
