Domande frequenti generali

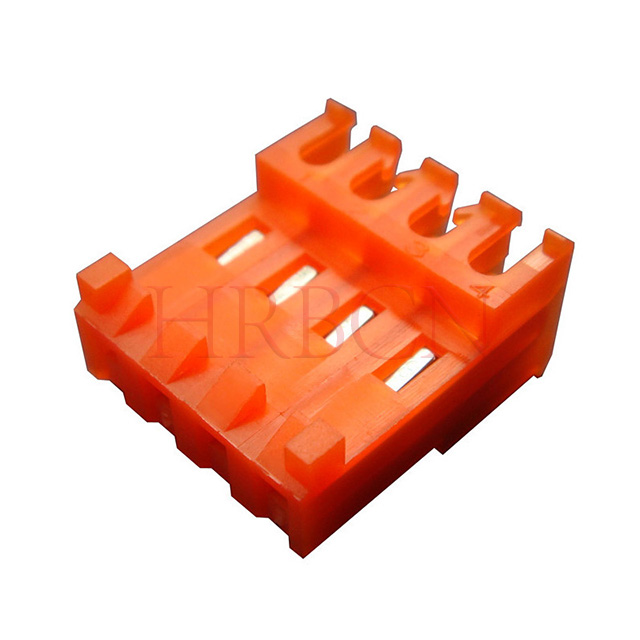

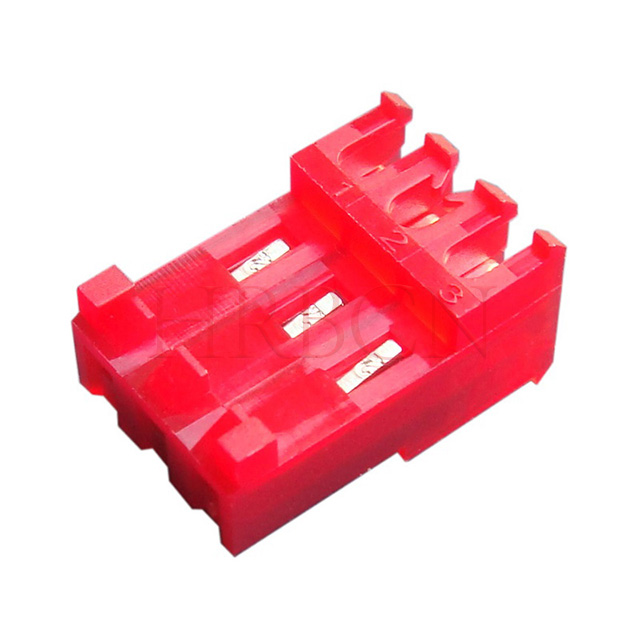

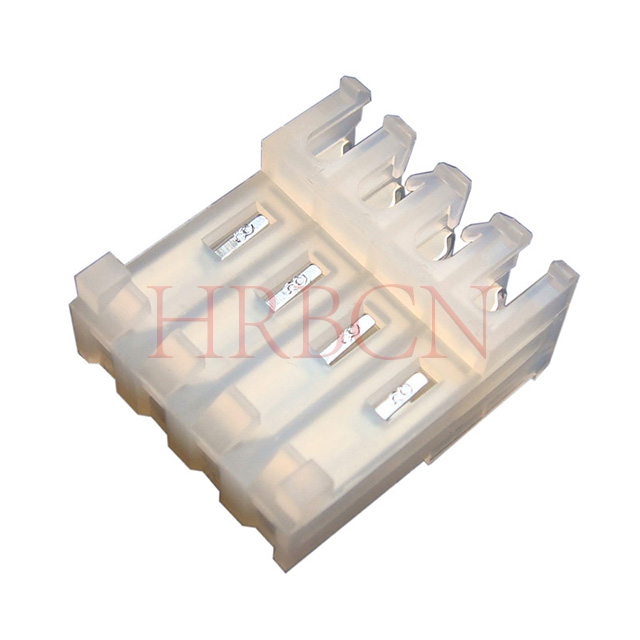

Q1: Qual è il passo e l'intervallo dei pin del connettore IDC della serie M7060?

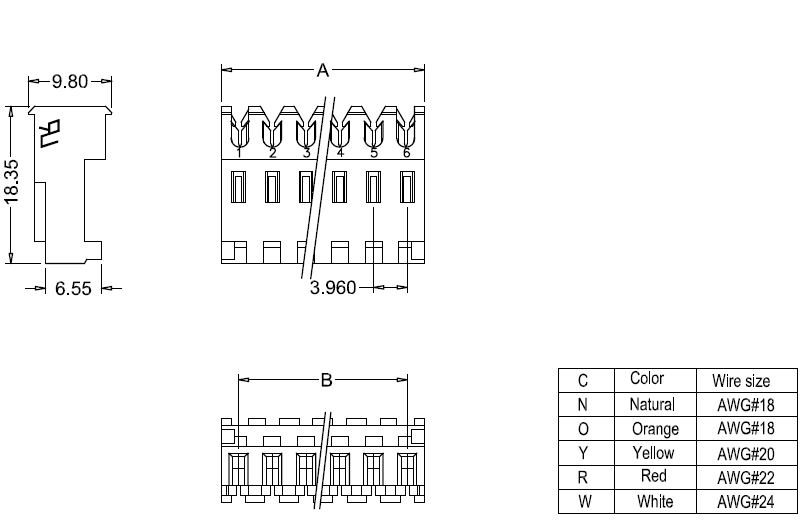

R: È un connettore IDC passante con passo da 3,96 mm, che supporta da 2 a 24 pin per la selezione.
Q2: Quali calibri di filo sono compatibili con questo connettore?
R: Si adatta a cavi AWG18, AWG20, AWG22 e AWG24, corrispondenti a diversi codici colore dell'alloggiamento.
Q3: Quali sono i valori elettrici e la temperatura di funzionamento?
A: Corrente nominale: 5 A CA/CC; Tensione nominale: 600 V CA/CC; Temperatura di funzionamento: da -25°C a +85°C.
Q4: Quali sono i materiali e il grado ignifugo?
A: Custodia: Nylon66, UL94V-2; Terminale: bronzo fosforoso con stagnatura o doratura.
Q5: Quali sono le funzioni delle linguette polarizzanti e della rampa di bloccaggio?
R: Le linguette polarizzanti impediscono l'inserimento inverso; la rampa di bloccaggio garantisce un accoppiamento stabile ed evita una connessione allentata.
Q6: Si tratta di un connettore diretto? Qual è l'orientamento?
R: Sì, è un connettore IDC passante a 180° per l'accoppiamento indiretto.
Q7: Per quali applicazioni è adatto M7060-NCR?
R: Utilizzato principalmente per la terminazione dei cavi di apparecchiature di controllo industriale, elettrodomestici e prodotti elettronici generali.
Q8: potete fornire conteggi o colori personalizzati dei pin?

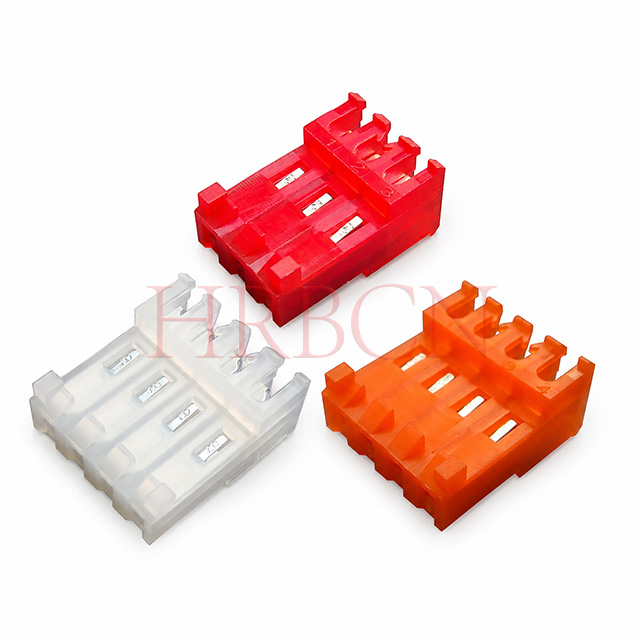

R: I pin standard vanno da 2 a 24 e sono disponibili più colori standard. Contattaci per personalizzazioni non standard.
Domande frequenti tecniche
Q1: Perché esistono due versioni di connettori IDC: con rampa di blocco e senza rampa di blocco?
R: Sono progettati per soddisfare diversi scenari di affidabilità meccanica, costi e assemblaggio:
Con rampa di bloccaggio: aggiungere nervature di bloccaggio integrate sull'alloggiamento per formare un accoppiamento fisico a scatto dopo l'accoppiamento. Aumenta notevolmente la forza di ritenzione, resiste alle vibrazioni, alla trazione dei cavi e allo spostamento dell'espansione termica, evitando la disconnessione accidentale. Mira a condizioni di lavoro ad alta affidabilità.
Senza rampa di bloccaggio: struttura dell'alloggiamento semplificata senza chiusura a scatto. L'accoppiamento si basa solo sull'attrito tra terminale e intestazione. Costo del materiale inferiore, dimensione esterna più piccola e assemblaggio completamente automatizzato più semplice, progettato per dispositivi di consumo interni statici e a bassa sollecitazione.
Q2: Quali sono le differenze applicative pratiche tra i due tipi?
IDC con rampa di bloccaggio
Vantaggio principale: forti prestazioni antivibranti e anti-allentamento, evidente 'clic' udibile per confermare l'accoppiamento completo
Applicazioni tipiche: apparecchiature di controllo industriale, moduli di azionamento di motori, apparecchi HVAC, scatole di controllo di potenza, strumenti di test portatili, apparecchiature soggette a trasporti frequenti o shock meccanici.
Ambiente di lavoro: attrezzatura con vibrazioni continue, cicli di temperatura, tensione del cavo esterno; prodotti in cui un collegamento allentato può causare rischi per la sicurezza o l'arresto dell'apparecchiatura.
IDC senza rampa di bloccaggio
Vantaggio principale: dimensioni compatte, costo unitario inferiore, inserimento fluido senza ulteriore resistenza al bloccaggio
Applicazioni tipiche: elettronica di consumo statica per interni, moduli di illuminazione a LED, piccoli elettrodomestici, cablaggio fisso interno di circuiti stampati, accessori digitali a basso costo.
Ambiente di lavoro: installazione statica, nessuna vibrazione/urto evidente, cavi fissati con fascette senza forza di trazione, trasmissione del segnale a bassa richiesta.
Q3: Come selezionare tra i connettori IDC con rampa di bloccaggio e non bloccabile?
Segui questi 4 standard di giudizio:
Controllare le condizioni di vibrazioni e urti
Se il dispositivo funziona con vibrazioni continue, urti o movimenti frequenti → Scegliere con rampa di bloccaggio
Se il prodotto viene fissato all'interno senza vibrazioni → Scegliere senza rampa di bloccaggio
Valutare il rischio di connessione allentata
L'accoppiamento allentato causerà un'interruzione di corrente, una perdita di segnale o rischi per la sicurezza → È richiesta la versione con rampa di bloccaggio
Cablaggio interno temporaneo, impatto trascurabile anche se disconnesso → Versione senza bloccaggio accettabile
Limite di costo e volume
Rigoroso controllo dei costi della distinta base, spazio alloggiamento compatto richiesto → Senza rampa di bloccaggio
Lunga durata, elevato standard di qualità del prodotto, tolleranza dei costi → Con rampa di bloccaggio
Domanda di assemblaggio e produzione
Linea di assemblaggio automatizzata di massa che richiede una bassa resistenza all'inserimento → Senza rampa di bloccaggio
Assemblaggio manuale, è necessario un chiaro feedback del clic per giudicare l'inserimento completo → Con rampa di bloccaggio
D4: Il design della rampa di bloccaggio influisce sulla compatibilità con i connettori PCB corrispondenti?
R: No. L'IDC serie M7060 con/senza rampa di bloccaggio condivide passo, disposizione dei pin e dimensioni del terminale interno identici, completamente compatibile con le basette PCB della serie M3965 corrispondenti. Solo la struttura della serratura dell'alloggiamento esterno è diversa, nessun impatto sulla connessione elettrica o sulla corrispondenza dimensionale dell'accoppiamento.
Q5: La rampa IDC non bloccabile cadrà facilmente durante l'uso?
R: Dipende dalle condizioni di lavoro. Nell'installazione completamente statica con cavo fissato tramite pressacavo o fascette, la ritenzione per attrito può garantire una connessione stabile. Ma in caso di vibrazioni, forza di trazione o cicli di temperatura, si allenterà gradualmente e causerà un'interruzione intermittente del segnale, quindi non è consigliato per scenari industriali ad alta affidabilità.
